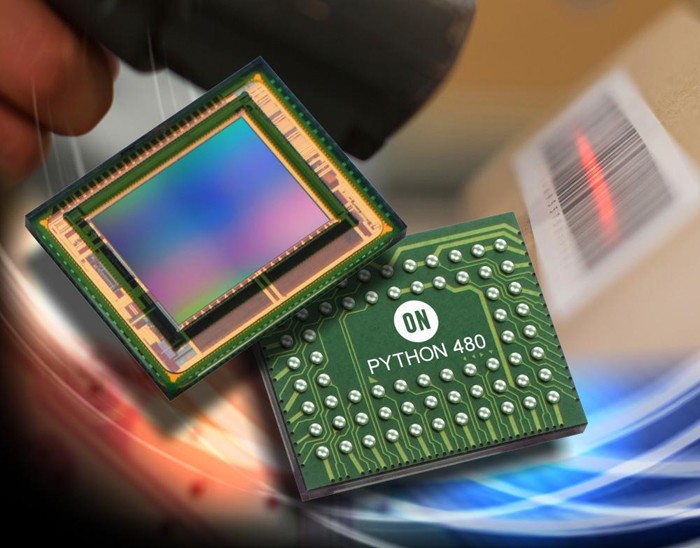

   一、CMOS发展的未来

　　从两种类型的传感器类型来看，CMOS在不刷新造作流水线的情况下就能克服高像素造作工艺的难题，并且像素的提升也要比CCD来得稍微容易些。出产流水线正是CCD造作的软肋，随着CCD尺寸的增长，其出产线也往往要做相应的调整，因而这也是高像素CCD国际市场千颗售价高居不下的原因８显贑MOS方面像素数的提升与影响传感器尺寸的增长是相辅相成的，不至于出现此时CCD中出现的一幕达800万像素还在使用500万像素的2/3英寸框架这种啃老本的情况，故宽容度、信噪比等各方面都比幼尺寸的CCD来的优越，这也正是800万像素CCD至今无法使用到DSLR机身中的原因之一。

　　开发使用CMOS当初只是佳能公司为了不受造于人的一个缓解之计，此刻看来CMOS真的演绎了丑幼鸭变白日鹅的神话。纵观目前安防市场上网络摄像机出格是高清网络摄像机，绝大部门都是选取CMOS的机型，像素数根本分为30万、130万、200万及500万象素。

　　由于CMOS品质的不休提升，出产成本的大幅度降落，CMOS已经占了残山剩水，更有取代CCD之势。

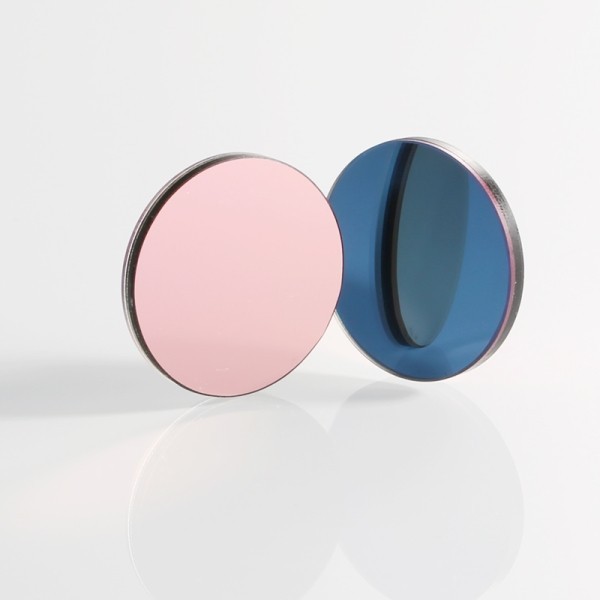

二、滤光片的作用

　　镀膜和蓝玻璃的作用

　　红表发射二级管--红表灯是由红表辐射效能高的资料(常用砷化镓)造成PN结，表加正向偏压向PN结注入电流引发红表光。光谱功率散布为中心波长830～950nm，半峰带宽约40nm左右，它是窄带散布于近红表光谱波段领域内，为通常CCD和CMOS可感触的领域。这样，不论在白日还是在夜晚，都能进行实时监控。由于任何在绝对零度(-273℃)以上的物体都对表发射红表线，也就是说在白日，CCD或CMOS同时感应到可见光和红表光，凭据光的折射道理和定律可得出：波长越长，折射率越；波长越短，折射率越大。因而，倒剽些光线同时进入摄像机镜头，被镜头透镜折射后，可见光和红表光就会在分歧的靶面成象，而可见光的成像为彩色图像、红表光的成像为灰度图像，当我们将可见光所成图像调试好，也就是所谓镜头后焦调整和聚焦，这时红表光就会在这个靶面形成虚像，从而影响图象的色彩和质量。对此，我们能够用镀膜的步骤或蓝玻璃来滤除红表光，还原物体的真实色彩，从而解决图像色彩失真的问题。

　　镀膜分真空镀膜和化学镀膜两种，化学镀膜是将石英片侵入溶剂中加以电镀，成本低但镀膜厚度不均匀且容易脱落，真空镀膜是用真空蒸镀法，镀膜厚度均匀且不容易脱落，但成本较高。这两种我们都称之为IRCoating。IRCoating能滤除特定波长(如650nm以上)的光，可能满足通常要求不高的CCD摄像机的要求；而对于分歧品牌、规格、型号的CMOS，由于存在红表半峰带宽的问题，它们感应红表光的前提是不一样的，因而必须针对每一款产品，镀与之相适应、截止分歧波长波段的膜，以达到最佳成效。蓝玻璃是用吸收的方式过滤红表光，可过滤630nm波长以上的光，并且过滤比力彻底；而IRCoating镀膜是用反射的方式滤掉红表光，而反射光容易造成滋扰，因而，蓝玻璃是比力好的选择，但蓝玻璃不能单独长功夫保留和使用，由于在切割、打磨抛光加工过程中，蓝玻璃表表物理层被粉碎，就会产生析晶(俗称发霉)，

因而，我们通经常用两片水晶夹一片蓝玻璃，这样，既解决了蓝玻璃析晶，又提高了图像的清澈度。有时，在现实利用中遇到需滤除强光照射的情况，例如汽车大灯(远光灯)灯光的强光对摄像机CCD拥有强烈影响，必须滤除这部门光，能力使强光周围物体清澈成像。我们能够扭转膜系或资料，使强光地点波长领域的光全数滤除以达到主张，这就是黑玻璃。黑玻璃有透红表的，也有透紫表的。

　　另表，滤光片并不是齐全透光的，还必要加上所谓的ARCoating的镀膜，主张是增长透光率，由于光线在透过分歧介质(好比从空气进入石英片)时，会产生部门的折射和反射，ARCoating拥有抗反射之职能，当加上单面ARCoating后，滤光片会提升3-5%的透光率，若是加上双面ARCoating镀膜，滤光片可达到98%以上的透光率，不然只有不到90%的透光率，这对CCD或CMOS的感光度就有很大的影响，也就是说，不用ARCoating就会降低摄像机的感光度，而使用双面ARCoating，就会使图像更清澈。同时，ARCoating拥有抗氧化之职能和有增长；つぶ澳，滤光片有ARCoating的；ひ簿筒蝗菀灼鹞砹。

　　水晶的作用与选择

　　多所周知，CCD和CMOS两者都是利用矽感光二极管进行光与电转换的图像传感器，由一颗颗的感光体(CELL)组成，它要求光线最好是直射进来，斜射进来的光会滋扰到邻近感光体，而产生色漂(伪彩)，这就必要对光线加以建整。我们利用水晶的物理偏光个性，把射进来的光线，保留直射部门，反射和折射斜射部门，预防斜射光去影响旁边的感光点。但是，斜射光存在分歧的角度，一片水晶只能处置一个方向的斜射光，从理论上来说，分歧方向的水晶片叠加的层数越多，解决色漂(伪彩)的成效就越好。但思考到现实需要和成本，通常都只用1到3片水晶片来解决水平、垂直和45°;角的色漂(伪彩)问题。也就有所谓“两片式"、"三片式"滤光片，其中IRCoating膜或蓝玻璃用来滤除红表光，而水晶用来建整光线，在水晶片上还需ARCoating镀膜，用来增长透光率。

       水晶建整光线是物理方式的，而分歧CCD的品牌、规格、型号及分歧像素还有N造、P造的分歧，水晶的厚度都要共同CCD上感光点而变动，不能谬误搭配使用。
