光学薄膜沉积技术是一种用于造备光学薄膜的关键工艺
，其重要主张是在光学器件、光学元件和光学系统中实现特定的光学机能。这种技术通过在基板表表上沉积极度薄的光学资料来扭转光的传布和个性
，以满足特定的光学需要。光学薄膜沉积技术通常蕴含物理气相沉积（PVD）和化学气相沉积（CVD）两大类
，这些技术在造备光学薄膜时各有曲直
，合用于分歧的利用领域和需要。

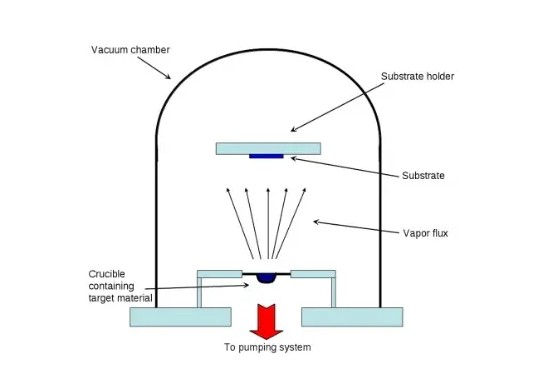

热蒸发道理图（图源网络
，侵删）

1. 物理气相沉积（PVD）

物理气相沉积是一种利用机械、机电或热力学过程将资料从源开释并沉积在基材上的技术。这种步骤下
，固态资料在真空环境中蒸发并沉积在基材表表
，形成纯资料或合金成分的涂层。物理气相沉积（PVD）最常见的两种技术是蒸发和溅射。

蒸发：蒸发镀膜是通过加热资料
，使其在真空环境中转变为气态
，而后沉积在基材表表形成薄膜。这种步骤合用于造备纯净、高机能的涂层
，常用于光学镜片、透镜和反射镜的造备。

溅射：溅射镀膜是利用高能离子轰击靶材表表
，使其开释出原子或离子
，而后在基材表表沉积
，形成薄膜。这种步骤拥有较高的沉积速度和较好的节造机能
，常用于造备光学滤光片、反射镜和光学涂层。

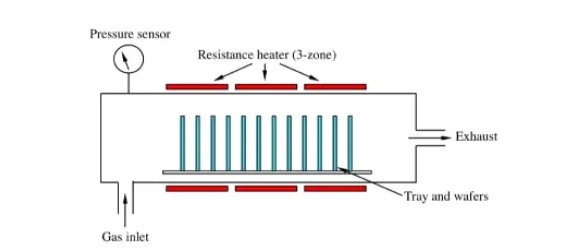

化学气相沉积道理图（图源网络
，侵删）

2. 化学气相沉积（CVD）

化学气相沉积通常称为 CVD
，是一种用于出产高质量、高机能固体涂层或聚合物薄膜的技术。只管有多种特定的 CVD 工艺
，但它们的共同点是利用热或等离子体驱动的气态化学前体的化学反映
，在基板表表上产生致密的薄膜。

热CVD：在热CVD中
，加热衬底并将前体反映气体引入沉积室
，反映气体能够直接吸收到基板表表
，也能够在气相中形成中央反映物
，而后沉积到基板上。这种步骤合用于造备光学镀膜、光学波导和光学纳米结构。

等离子体加强CVD（PECVD）：PECVD是在等离子体环境中进行的一种CVD技术
，通过引发气体分子形成等离子体
，使反映活性加强
，从而在较低温度下进行沉积。这种步骤常用于造备光学光纤、光学波导和光学传感器。

以上就是光学薄膜沉积技术的重要内容。这些技术的发展和利用为光学器件、光学系统和光学元件的造备提供了关键的支持
，为现代光学科学和工程领域的发展做出了沉要贡献。
