车载仰面显示HUD投影技术及光学元件分析
（图源网络 ，侵删）
车载仰面显示（HUD）的光学元件是组成HUD系统的沉要组成部门 ，它们掌管将图像天生单元（PGU）产生的图像通过光学伎俩投射到驾驶员前方的通明介质（如挡风玻璃）上 。
（图源网络 ，侵删）

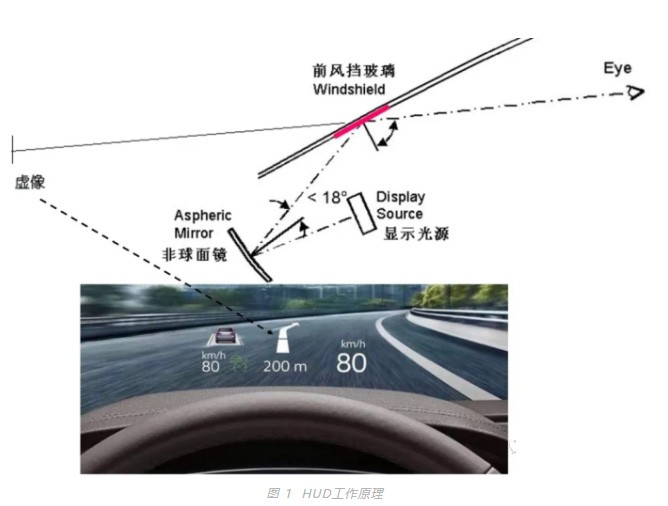

HUD性质上是一个光学器件 ，其工作道理与投影仪根基一样 ，就是将必要显示的信息投影到驾驶员前方的通明介质上 。HUD重要由图像天生单元（PGU）和光学显示系吐浣大部门组成 ，图像天生单元用以天生HUD输出图像 ，光学显示系统用于显示图像 。
一、图像天生单元（PGU）
图像天生单元PGU（Picture Generation Unit）是HUD最主题的部件 ，占HUD总成本的50%左右 。图像天生单元的作用是天生HUD输出图像 ，由光源、光学膜片和其它光学组件组成 。
PGU作为HUD的主题技术壁垒 ，其技术路线的选择直接决定未来的产业发展路线 ，具体可分为TFT-LCD、DLP和MEMS激光投影三种技术 。分歧的技术路线 ，其光源和光学组件都齐全分歧 。

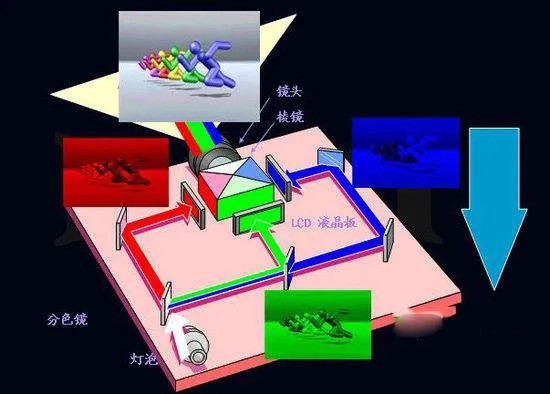

（TFT-LCD ，图源网络 ，侵删）
1.薄膜晶体管液晶显示屏技术TFT-LCD
TFT-LCD是液晶显示器（LCD）技术的一种 ，它结合了薄膜晶体管（TFT）与液晶显示技术 ，以提供高质量的图像显示 。TFT-LCD技术通过在两片玻璃基板之间夹一层液晶资料 ，并利用薄膜晶体管（TFT）作为开关元件来节造每个像素点的透光性 ，从而实现图像的显示 。TFT-LCD拥有高分辨率、高对比度、急剧响应功夫和丰硕的色彩阐发能力 ，是现代电子产品中宽泛利用的显示技术之一 。
组成及道理

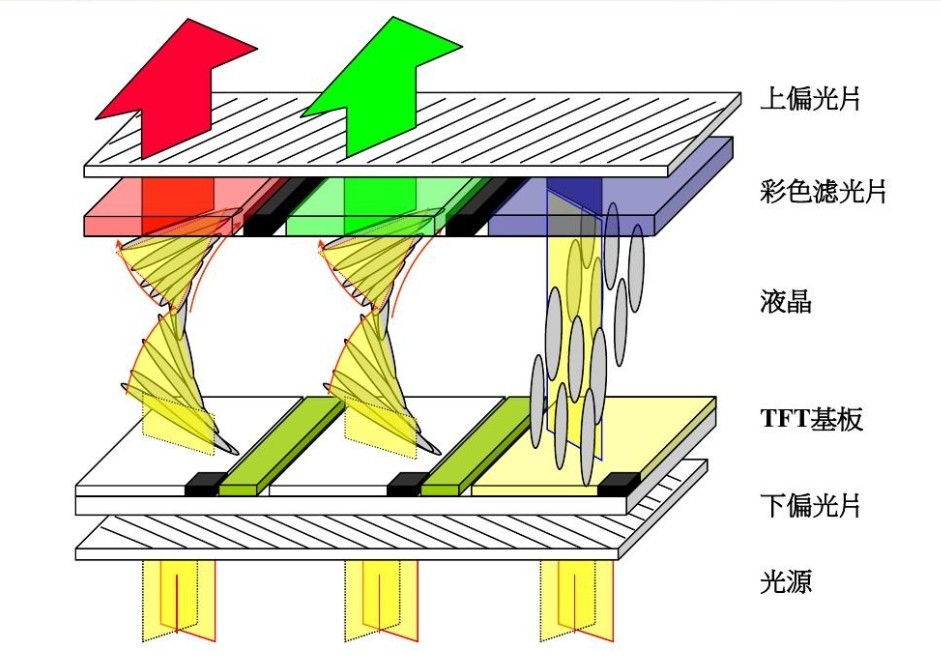

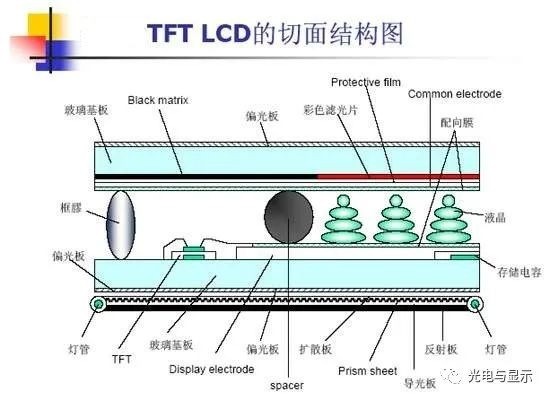

TFT-LCD屏重要由两片玻璃基板、液晶层、彩色滤光片、偏光片、TFT阵列等部门组成 。上层的玻璃基板附有彩色滤光片 ，用于天生红、绿、蓝三原色；基层的玻璃基板则镶嵌有TFT阵列 ，用于节造每个像素点的透光性 。
（图源网络 ，侵删）
工作道理：当电流通过TFT的栅极时 ，会在沟路区域形成导电通路 ，从而允许源极和漏极之间的电流流动 。这个电流的大幼能够节造液晶分子的分列方向 ，进而扭转通过液晶层的光线的偏振状态 。偏光片则用于将偏振光转化为可视光线 ，形成图像 。
（图源网络 ，侵删）
TFT-LCD能够做到高分辨率、高对比度、急剧响应、色彩丰硕、低功耗与长命命、安全无辐射、无闪动且易于回收 ，市场技术成熟、成本低 ，是目前HUD的主流技术路线 。
2. 数字光处置技术DLP
DLP投影是一种以数字微镜元件（DMD ，Digital Micromirror Device）的数字光处置技术 ，该技术由美国德州仪器（TI）公司开发 ，通过将影像信号进行数字处置后 ，再利用DMD芯片将光投影出来 ，实现可视数字信息显示 。
（DLP投影仪 ，图源网络 ，侵删）
工作道理

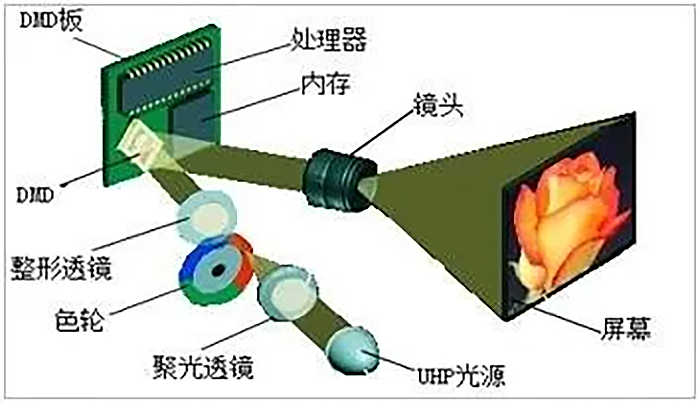

DLP的选取UHP灯泡作为光源 ，发射出冷光源 ，通过冷凝透镜和光管（Rod）将光线均匀化 ，而后经过一个色轮（Color Wheel）将光分成RGB三色（或更多色）实现光处置 ，经过处置后的光线投射到DMD芯片上实现反射 ，DMD芯片由集成数十万个超微型镜片组成 ，每个镜片代表一个像素 ，可能独立节造光线的开关 。在数字驱动信号的节造下 ，微镜片可能迅速扭转角度 ，从而反射或吸收光线 。反射出的光线通过投影透镜投射到屏幕上 ，形成图像 。在单片DLP投影仪中 ，色轮挨次旋转 ，使得红、绿、蓝光顺次投射到DMD芯片上 ，再通过人眼的视觉暂留效应形玉成彩色图像 。而在三片DLP投影仪中 ，则使用棱镜将白光分成红、绿、蓝三色光 ，别离投射到三个DMD芯片上 ，再经过合成形玉成彩色图像 。
DLP技术的优势蕴含热效应不严沉 ，及图像明亮度、色彩鼓和度等阐发较佳 。
DLP技术的劣势有图像对位、清澈度、锐度、沉影、失真等问题 ，以及成本相对较高 。
（MEMS投影 ，图源网络 ，侵删）
3.激光扫描技术MEMS
激光扫描技术MEMS投影是一种结合了微机电系统（MEMS）与激光扫描技术的投影显示规划 ，MEMS技术使器拥有较高功率的红、绿、蓝（三基色）单色激光器为光源 ，激光经相应的光学元件和处置芯片的整合与扫描后投射在显示屏上 。
组成结构及工作道理

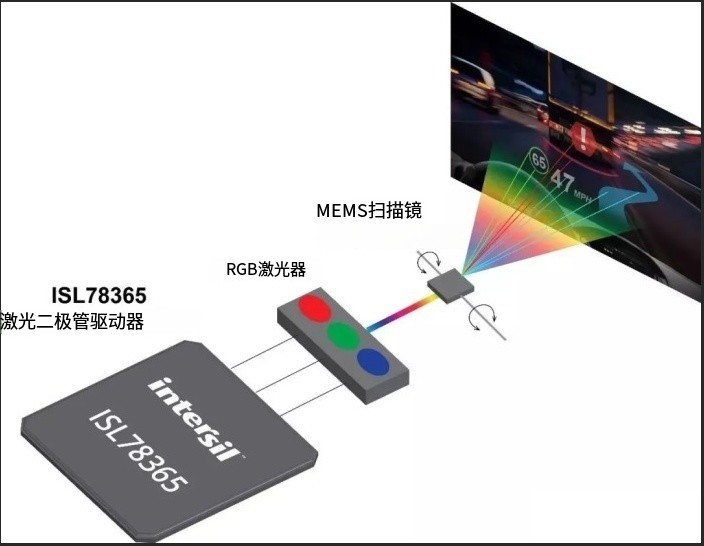

激光扫描技术MEMS投影系统由激光模组、MEMS微镜、驱动电路、图像处置节造电路几个部门组成 ，激光模组蕴含红、绿、蓝（RGB）三基色激光管 ，通过内部光学系统产生色彩光强可变且拥有高度空间有关性的单像素点激光束；MEMS微镜则是利用微机电系统技术造作的幼尺寸反射镜 ，通过电流或电压节造实现急剧扫描；驱动电路为MEMS微镜提供驱动信号 ，节造其扫描轨迹和速度；图像处置节造电路掌管接管并处置图像信号 ，将其转换为节造MEMS微镜活动的指令 。
激光扫描技术MEMS投影的根基工作道理是利用MEMS微镜扫描结合RGB激光束的光强调造来成像 。具体来说 ，激光器产生的激光束被引入MEMS系统 ，通过节造微镜片的地位和角度 ，实现对激光束的反射和折射 ，从而节造激光束的方向和大幼 ，最终将图像投射到投影屏幕上 。激光扫描技术MEMS投影拥有色彩丰硕、无需聚焦、体积幼、功耗低、高分辨率蹬着势 ，在汽车仰面显示HUD上可能将行驶速度、导航信息等直接投射在驾驶员视线前方的挡风玻璃上 ，提高驾驶安全性和方便性 。
MEMS规划存在问题：n激光二极管不耐高温 ，暂无法满足车载高温工作环境要求；n激光二极管目前价值昂贵 ，相对使用其它投影技术无成本优势；
二、HUD的光学显示系统
HUD光学显示系统通常蕴含反射镜、调节电机及节造单元与前挡风玻璃 。
（图源网络 ，侵删）
反射镜：反射镜是HUD光学系统中的关键元件 ，它掌管将PGU产生的图像光线进行反射 ，进而投射到挡风玻璃上 。反射镜的设计必要思考到光线的折射和反射角度 ，以确保图像可能正确、清澈地呈此刻驾驶员的视线领域内 。
调节电机及节造单元：这些组件用于调整反射镜的角度和地位 ，以适应分歧驾驶环境和驾驶员的视线需要 ＝谠斓ピü庸艹盗臼葑芟叽吹男畔 ，如车速、导航等 ，来节造调节电机的活动 ，从而实现图像的精准投射 。
前挡风玻璃：在汽车HUD系统中 ，前挡风玻璃不仅是车辆的结构部件 ，还充任了显示屏幕的角色 。HUD图像通过反射镜投射到挡风玻璃上 ，形成虚像供驾驶员旁观 。为相识除沉影和提高成像质量 ，挡风玻璃的结构设计（如PVB夹层的楔形设计）和表表处置（如附加反射膜层）都至关沉要 。
HUD的光学显示系统工作道理基于光学反射和折射道理 。具体来说 ，图像天生单元（PGU）首先产生蕴含所需信息的图像光线 ，这些光线经过反射镜的反射和调节后 ，被投射到前挡风玻璃上 。挡风玻璃作为显示屏幕 ，将光线进一步折射和反射后进入驾驶员的眼睛 ，从而在驾驶员的视线前方形成虚像 。这个虚像位于驾驶员视线的前方肯定距离处（通常为2-2.5米） ，感触就像信息悬浮在前方路路上一样 。
HUD光学元件的发展趋向
随着汽车智能化和网联化的发展 ，HUD技术也在不休进取和美满 。未来HUD光学元件的发展趋向可能蕴含以下几个方面：
更高精度和更低成本的反射镜造作技术：通过新资料和新工艺的利用 ，提高反射镜的造作精度并降低成本 。
更先进的挡风玻璃处置技术：开发越发高效和环保的挡风玻璃处置技术 ，提高HUD的显示成效并降低对驾驶员视线的影响 。
更紧凑和高效的光学透镜组设计：通过优化透镜组的设计和结构 ，实现更紧凑的HUD系统并提高成像质量 。
光波导技术的宽泛利用：随着光波导技术的不休成熟和美满 ，未来将有更多车型选取基于光波导技术的HUD系统以实现更广的视场角和更丰硕的信息显示职能 。
未来随着技术的不休进取和美满这些光学元件的机能和成本将得到进一步优化以满足消费者对智能化和网联化汽车的需要 。
