反射镜是一种利用光的反射定律工作的光学元件，它可能将光线从一个方向反射到另一个方向，即光线入射到镜子上时，入射角与反射角相称（θi = θr）。通过节造入射角和反射角，能够实现将光线疏导到所需的地位。

反射镜的分类和组成重要基于其面型、状态、反射水平以及镀膜资料等多个方面，从面型上能够单一分为平面反射镜、球面反射镜、非球面反射镜，依照状态能够分为平面反射镜、直角棱镜反射镜、离轴抛物面反射镜、中空屋脊棱镜反射镜。从反射水平来分类又能够分为全反反射镜、半透半反反射镜（分束镜）；平面反射镜又能够细分为介质反射镜、激光线反射镜、超快反射镜、超等反射镜和金属膜反射镜；金属膜反射镜又细分为铝膜反射镜、金膜反射镜、银膜反射镜；

反射镜的分类

1. 按面型分类

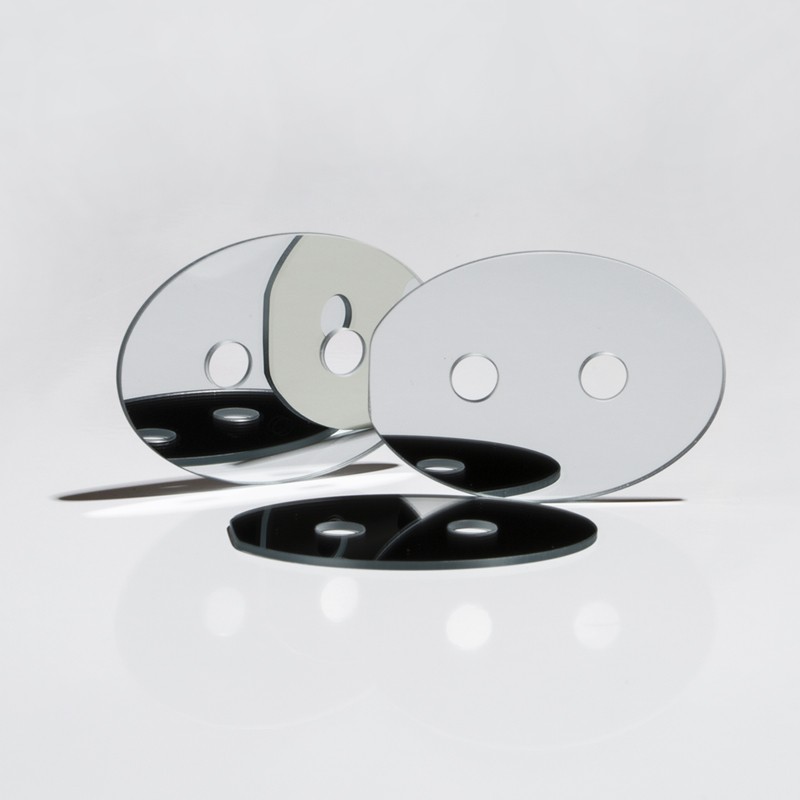

平面反射镜：反射面为平面的反射镜，其反射面可所以前表表也可所以来表表。平面反射镜重要用于扭转光的传布方向，它遵循光的反射定律，即光线入射到镜面上时，入射角与反射角相称。平面反射镜的重要特点是可能将光线以一样的角度反射回去，形成镜像成效。

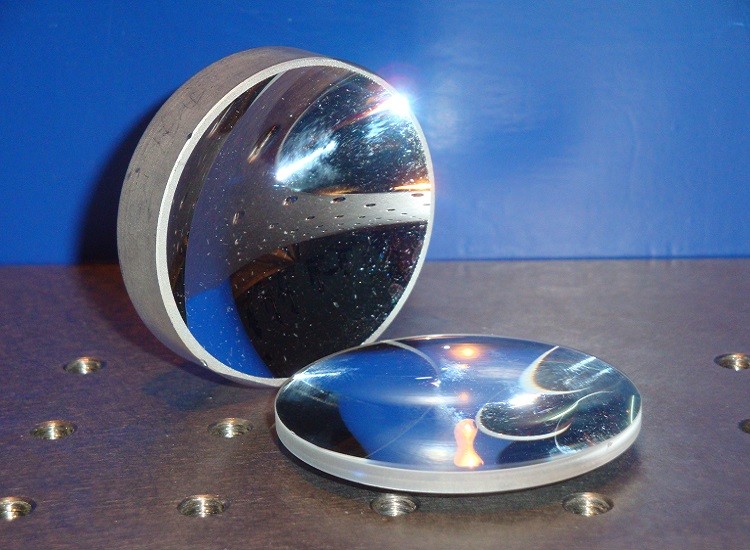

球面反射镜：反射面为球面的反射镜，分为凸面镜和凹面镜两种。凸面镜使平行光线发散，凹面镜则使平行光线汇聚到一点。球面反射镜在光学成像、聚光等方面有宽泛利用。

非球面反射镜：反射面既不是平面也不是球面的反射镜，如抛物面镜、双曲面镜和椭球面镜等。这类反射镜在特定利用场所下拥有怪异的优势，如聚焦平行光束、准直点光源等。

状态分类

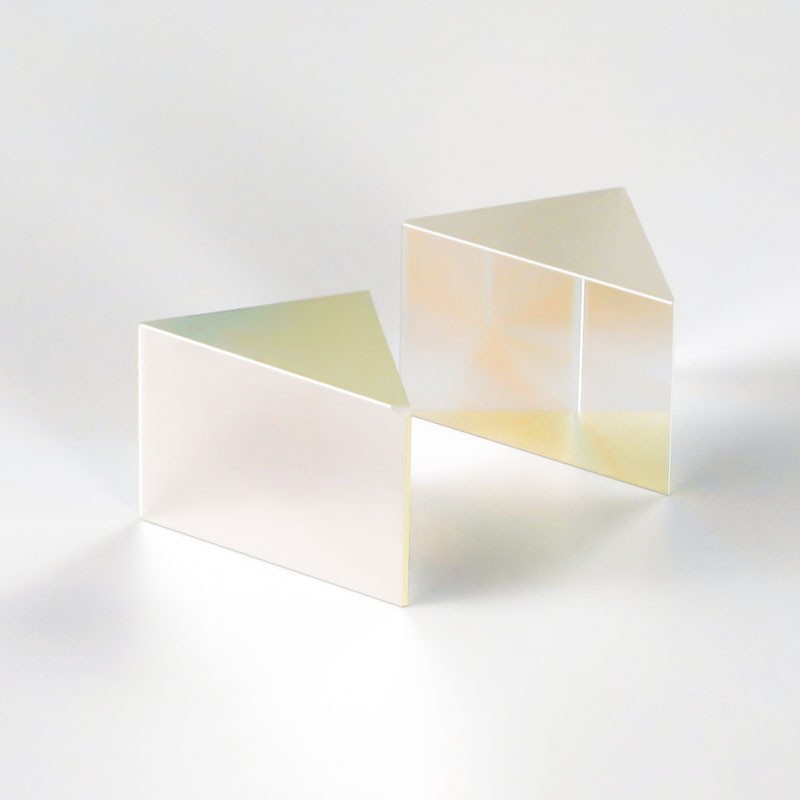

直角棱镜反射镜：

通常直角边镀增透膜，斜边镀反射膜。直角棱镜自身有较大的接触面积以及有45°，90°这样典型的角度，所以，和通常的反射镜相比， 直角棱镜更容易装置，对机械应力拥有更好的不变性和强度。它们是各类装置和仪器用光学件的最佳选择。

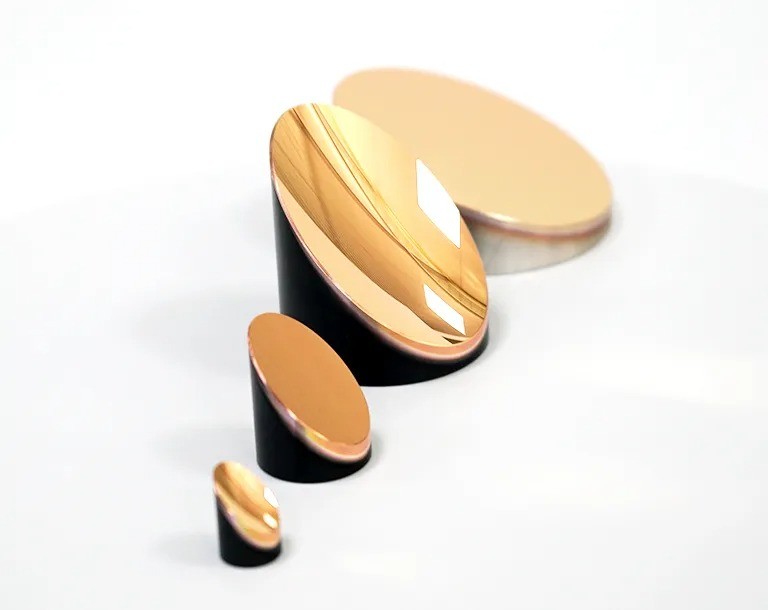

离轴抛物面反射镜：

离轴抛物面反射镜是表表反射镜，其反射表表是母抛物面中截取的一部门。利用离轴抛物面反射镜能够聚焦平行光束或准直点光源，其离轴设计能够使焦点从光路中分离出来。与透镜相比，使用离轴抛物面反射镜不会产生球差、色差，且不会引入相位延长和吸收损耗，极度合用于飞秒脉冲激光器。

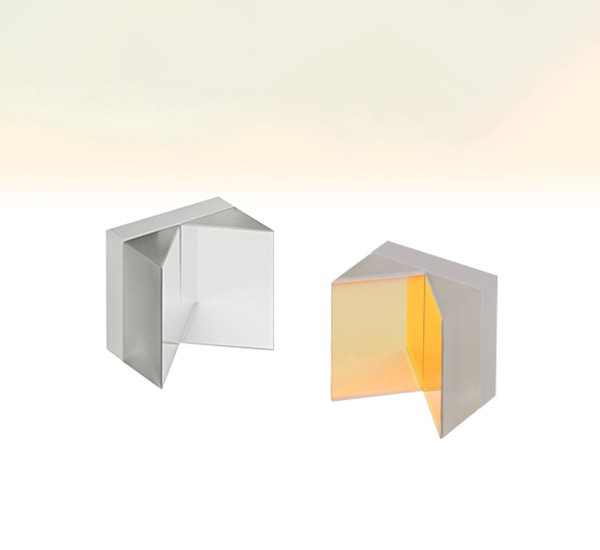

中空屋脊棱镜反射镜

中空屋脊棱镜反射镜是由两块直角棱镜和一块长方形基片组成，材质为Borofloat（由德国SCHOTT公司研造的特种高硼硅玻璃玻璃）。Borofloat资料拥有极高的表表平坦度和优良的光学机能，在整个光谱领域内拥有优越的透光性和极低的荧光强度。同时直角棱镜斜面上镀有带金属；げ愕囊，在可见光和近红表波段都拥有高反射率，两个棱镜的斜面相对搁置，且二面角成90±10 arcsec。中空屋脊棱镜反射镜能够反射从表部入射到棱镜斜边的光，与平面反射镜分歧之处是反射光线依然和入射光线平行，预防了光束过问的影响，比手动调节两个反射镜实现要精确。

3. 按反射水平分类

全反反射镜：反射率靠近100%的反射镜，可能险些齐全反射入射光线。

半透半反反射镜（分束镜）：既反射又透射光线的反射镜，反射率和透射率可凭据必要调整。这类反射镜常用于光学丈量、光路分束等场所。

4.平面反射镜的分类

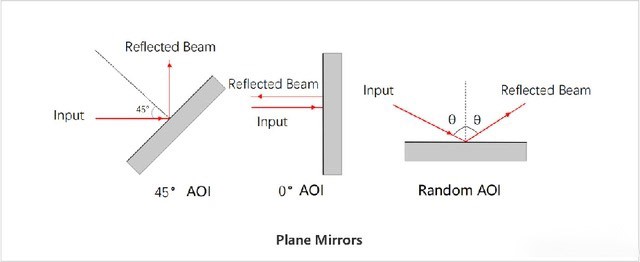

介质膜反射镜：

在光学元件表表镀多层介质膜，使得某一波段过问叠加，从而加强反射率。介质膜反射率较高，可在宽波长谱区使用，膜没有对光的吸收，膜较硬不易受损，合用于多波长激光的光学系统。该类反射镜膜层较厚，角度敏感，成本较高。

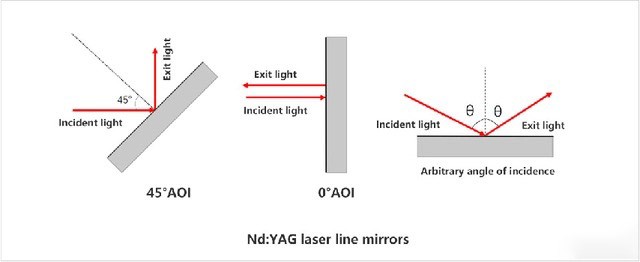

激光线反射镜

激光线反射镜的基片资料为紫表熔融石英，其表表的高反射膜为Nd:YAG介质膜，选取电子束蒸镀和离子辅助沉积的工艺镀造而成。相较于K9材质，紫表熔融石英拥有更好的均匀性和更低的热膨胀系数，使其出格适合利用于紫表到近红表波段，高功率激光和成像领域。常见的激光线反射镜的工作波长有266 nm、355 nm、532 nm和1064 nm四种，入射角度分为0-45°或45°两种，反射率高达97%以上。

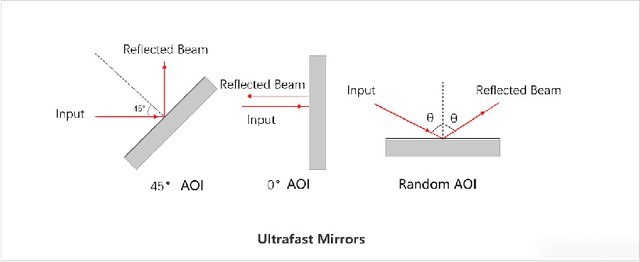

超快反射镜

超快反射镜的基片资料为熔融石英，其表表的高反射膜为低群延长色散介质膜，选取离子束溅射（IBS）的工艺镀造而成。熔融石英拥有更低的热膨胀系数和极高的热震荡不变性，使其出格合用于高功率飞秒脉冲激光和成像领域。超快反射镜常见的工作波长领域有460 nm-590 nm、700 nm-930 nm、970 nm-1150 nm和1400 nm-1700 nm四种，光束从45°入射，反射率高达99.5%以上。

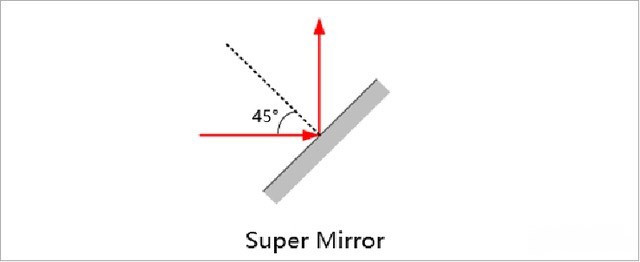

超等反射镜

超等反射镜通过在紫表熔融石英基底上镀多层折射率凹凸交替的介质反射膜造作而成，通过增长膜层数量提高反射率，能够使超等反射镜在设计波利益的反射率优于99.99%，适合用于反射率要求很高的光学系统。

金属膜反射镜

金属膜反射镜极度合用于宽谱光源光路偏转，其在宽谱领域内拥有较高的反射率。金属膜在高湿度环境中很容易被氧化变色或脱落，因而金属膜反射镜通常在其表表镀一层二氧化硅；つ，用于断绝金属膜与空气直接接触，预防金属膜被氧化影响光学机能。

金属膜反射镜分类

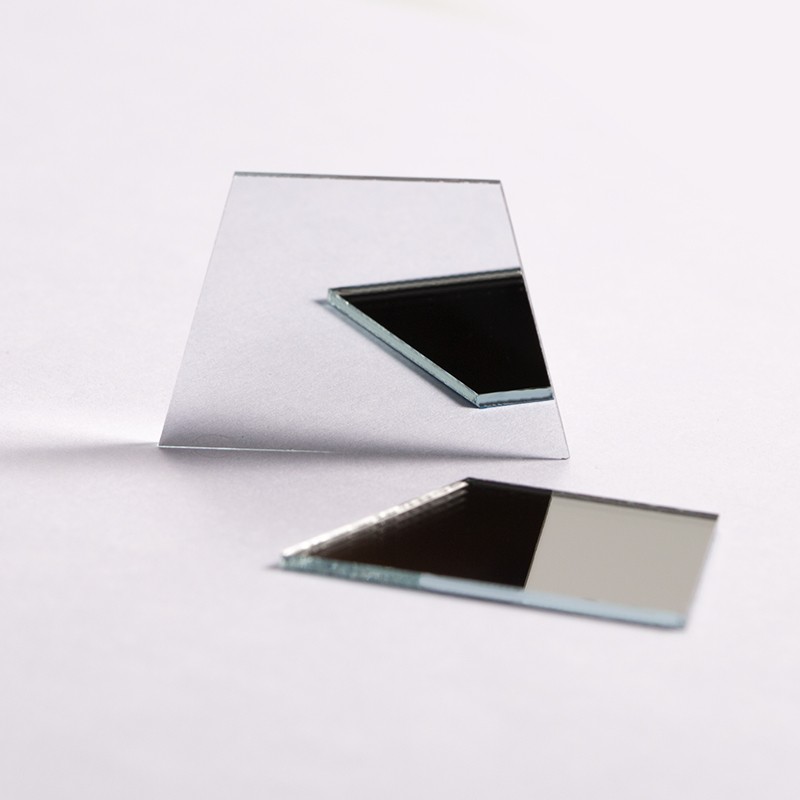

1.铝膜反射镜

通常是在高精度抛光的平面基片上蒸镀铝膜，这类反射镜的使用不受光线入射角的限度。凭据现实使用场景的分歧，出产中会对铝膜反射镜做出轻微的调整，如：只蒸镀铝膜的、为了预防危险在铝膜上镀有；つさ摹⑽颂岣咴谧媳聿ǘ畏瓷渎识朴斜；つさ囊约霸谄叫衅矫婊迳隙朴斜；つさ乃闹址瓷渚。从紫表到红表波段都有比力高的反射率（>90%)，光学膜层相对其他金属资料较为牢固。

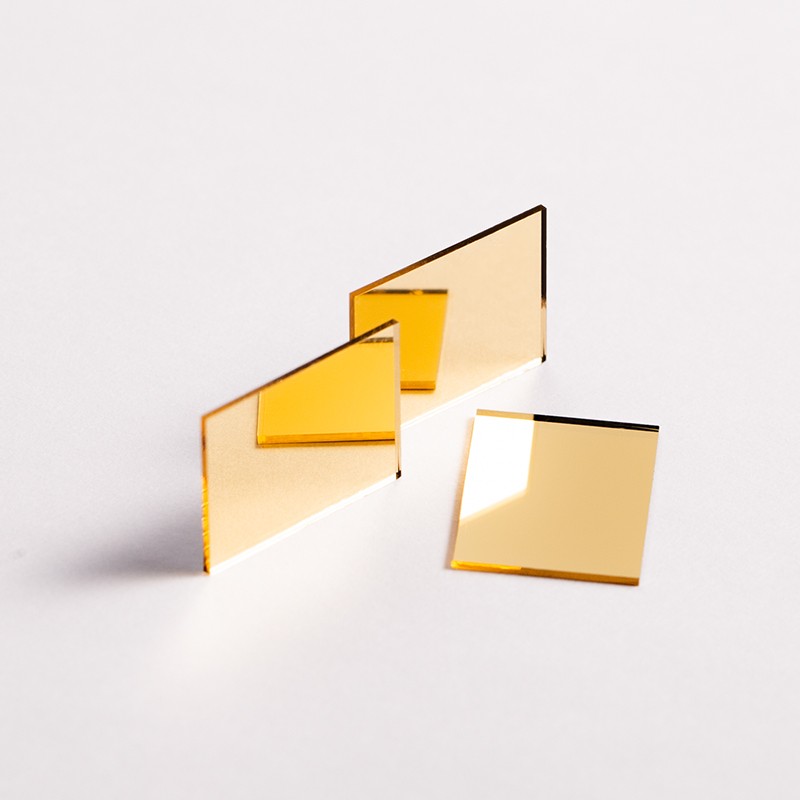

2.金膜反射镜

金膜反射镜通常利用于近红表、红表宽谱区，在造备金膜反射镜时选用导热系数高、金膜附着力强和耐热性好的硅基基底或者浮法玻璃。现实使用的过程中金膜对红表、近红表的光线反射率很高，没有反射的光线会被金膜全数吸收，不会透过基板，金膜反射镜的强度和不变性比银膜反射镜好。

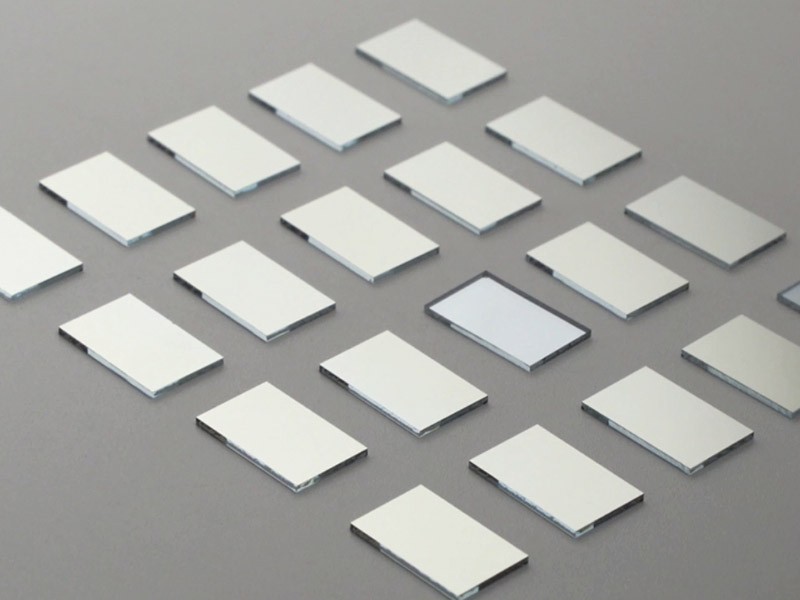

银膜反射镜

银膜在可见光到红表波段都有不错的反射率。银膜反射镜与铝膜反射镜相比，在可见光到红表波段的反射率要更高一些；与介质膜反射镜相比，不会受光线入射角的影响。银膜与光学玻璃基片的附着力差，造备时会在银膜上再镀一层；つ，延缓银膜氧化，增长其使用寿命。

反射镜的组成

反射镜重要由基底资料和镀膜层两部门组成。

1. 基底资料

常见的基底资料蕴含玻璃（如K9玻璃、熔融石英等）、紫表熔融石英等。这些资料拥有优良的光学机能和机械强度，可能满足分歧利用场景的需要。

基底资料的选择必要思考其热膨胀系数、透光性、成本以及抛光容易水平等成分。

2. 镀膜层

镀膜层是反射镜的关键部门，决定了反射镜的反射率、不变性和耐用性等机能。

镀膜层资料可分为金属资料和介质资料两种。金属资料如银、铝、金等拥有较宽的反射光谱带和较高的反射率，但容易受损和氧化变色；介质资料如多层介质膜则拥有较高的反射率和较低的吸收率，合用于特定波长的激光和成像领域。

镀膜层的沉积工艺蕴含电子束蒸镀、离子辅助沉积、离子束溅射等。这些工艺可能确保镀膜层与基底资料之间的优良结合和均匀性。
