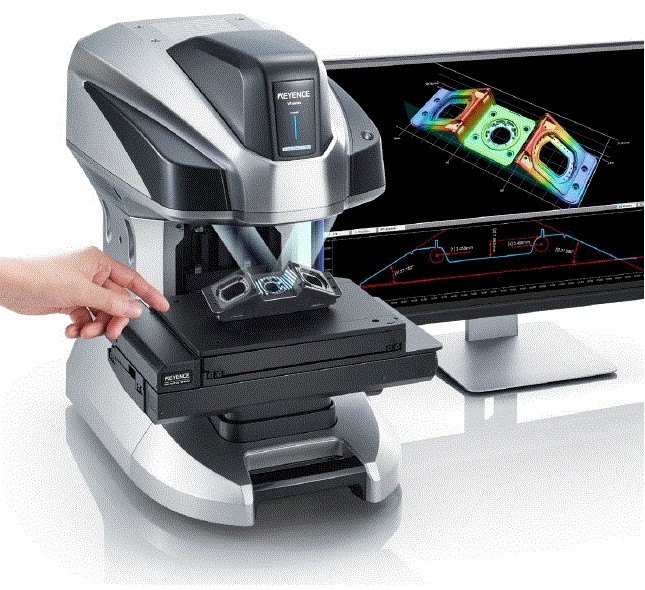

3D概括丈量仪滤光片简介
3D概括丈量仪，也叫三维概括丈量仪，是一种用于获取物体三维概括信息的精密丈量设备，其工作道理通常为光学三角法、激光过问法、结构光法。
（图源网络，侵删）
工作道理：

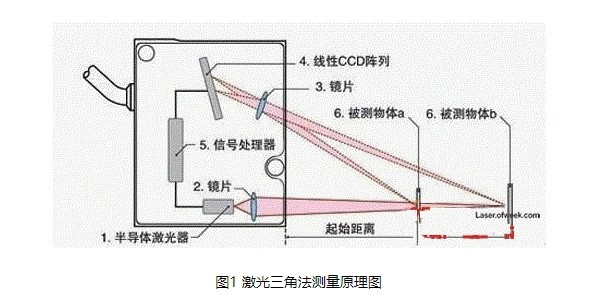

光学三角法：通常被称为 “光学三角丈量仪” 或 “三角激光位移传感器”，通过光源照射物体，物体表表的反射光被探测器接管。凭据光源、物体和探测器之间的几何干系，以及反射光的角度和强度等信息，推算出物体表表各点的高度信息，从而构建出物体的三维概括。例如，在工业检测中，对幼型零部件的概括丈量常选取此道理，能急剧正确地获取零部件的三维状态。
激光过问法：通常叫过问概括仪，利用激光的有关性，将一束激光分成参考光和丈量光。参考光直接照射到探测器，丈量光照射到物体表表后反射回来与参考光产生过问。凭据过问条纹的变动，能够精确丈量出物体表表的微幼位移或变形，进而得到物体的三维概括。这种步骤在高精度丈量领域利用宽泛，如对光学元件表表描摹的丈量 。
（过问概括仪道理，图源网络侵删）

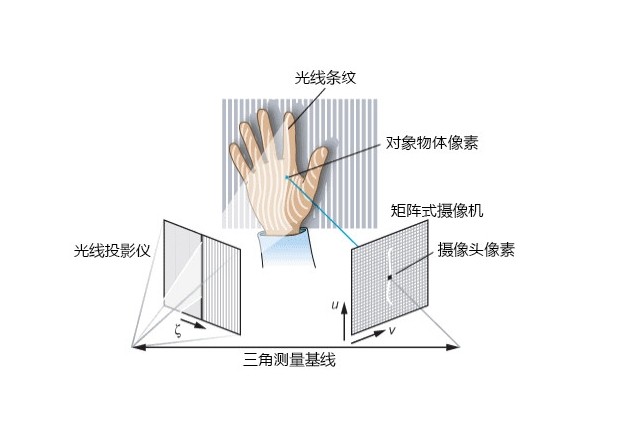

结构光法，通常被称为 “结构光3D扫描仪” 或 “结构光概括丈量仪”将特定模式的结构光（如条纹、网格等）投射到物体表表，由于物体表表的高度和状态分歧，会使结构光产生变形。通过拍摄变形后的结构光图像，并对图像进行分析和处置，解算出物体表表的三维概括信息。常用于消费电子产品的表观检测、人体三维建模等领域 。
（结构光3D扫描仪道理，图源网络侵删）
3D 概括丈量仪滤光片简介
窄带滤光片（激光过问法）：
特点：拥有较窄的带宽，通常只允许特定波长领域内的光通过，而对其他波长的光有很强的抑造作用。
作用：在3D概括丈量中，可用于选择特定波长的光，以加强对特定指标或特点的检测。例如，在使用激光作为光源的丈量仪中，选择与激光波长匹配的窄带滤光片，能够有效滤除环境光和其他杂散光的滋扰，提高丈量的信噪比和精度。例如，若是3D概括丈量仪使用的是波长为 635nm的激光光源，且丈量环境中有较强的环境光滋扰，可能会选择中心波长为635nm、带宽较窄、截止深度大、透过率高、尺寸相宜且拥有优良温度不变性的滤光片。

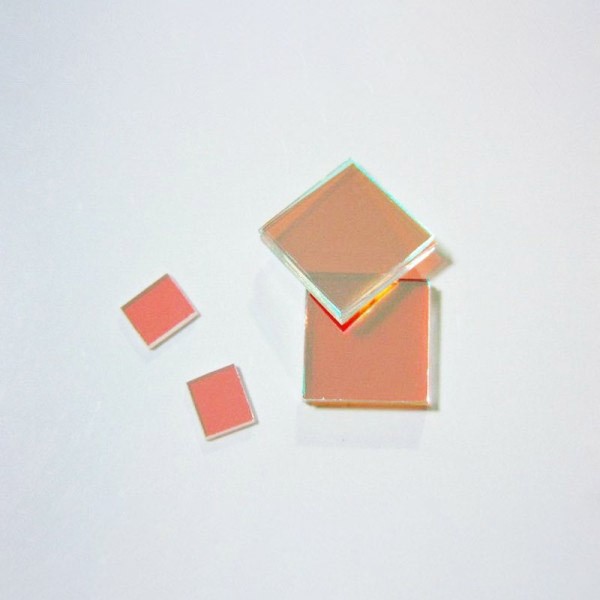

（凯时尊龙人生就是博BP635窄带滤光片）
带通滤光片（光学三角法）：
特点：允许肯定波长领域内的光通过，类似于窄带滤光片，但带宽相对较宽。
作用：合用于必要同时检测多个特定波长或波长领域的场景。好比，在某些 3D 概括丈量仪中，可能必要同时对分歧资料或结构的表表进行丈量，而分歧的资料在分歧的波长领域内有怪异的光学响应。通过使用带通滤光片，能够选择蕴含这些感兴致波长领域的光，从而实现对多种指标的同时丈量或分辨。
过问滤光片（激光过问法）：
特点：基于光的过问道理设计，可能对特定波长的光进行精确选择和过滤，拥有很高的波长选择性和透过率。
作用：在 3D 概括丈量仪中，可用于获取高精度的光学丈量了局。例如，在基于白光过问技术的 3D 概括丈量仪中，过问滤光片能够援手选择相宜的过问波长，使得丈量系统可能正确地获取被测物体表表的过问条纹信息，进而通过度析过问条纹来沉建物体的 3D 概括，实现纳米级甚至更高精度的丈量。

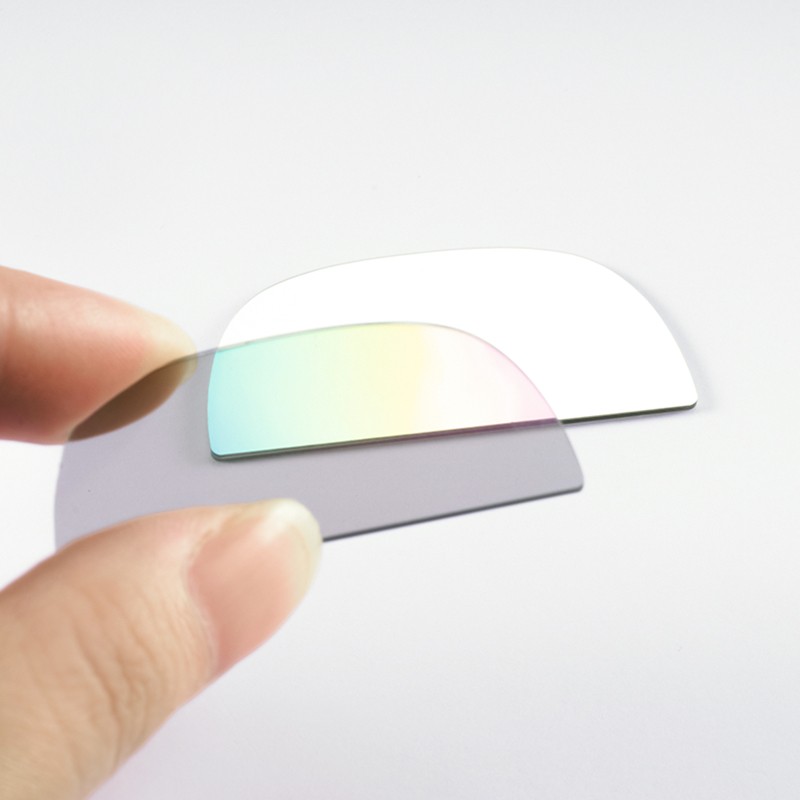

特点：能够选择性地透过特定方向偏振的光，而反对其他方向偏振的光。
作用：在 3D 概括丈量中，有助于削减反射光和散射光的影响，提高丈量的正确性和不变性。例如，当丈量拥有反光或散射个性的物体表表时，通过使用偏振滤光片，能够调整入射光和接管光的偏振方向，使得反射或散射的杂散光被有效抑造，从而凸起物体表表的真实概括信息。同时，偏振滤光片还能够用于解除或削减由于物体表表的双折射景象引起的丈量误差。
3D 概括丈量仪滤光片几个关键成分
丈量光源的波长：首先要明确丈量仪所使用的光源的波长。滤光片的中心波长应与光源波长相匹配，以确保最大水平地通过有效光。
带宽要求：凭据丈量的精度和分辨率需要，选择相宜带宽的滤光片。较窄的带宽能够提供更高的光学分辨率，但可能会削减光通量；较宽的带宽则能增长光通量，但可能会降低分辨率。
截止深度：这决定了滤光片对截止波长以表的光的反对能力。对于有强烈杂散光滋扰的环境，必要选择截止深度大的滤光片，以有效反对滋扰光。
透过率：高透过率的滤光片能保障足够的光达到探测器，从而提高丈量仪的活络度和丈量成效。
环境光前提：若是丈量环境中存在大量与丈量光源波长相近的杂散光，必要选择拥有优良抗滋扰能力的滤光片。
温度不变性：确保滤光片在工作温度领域内机能不变，不会由于温度变动而影响其光学个性。
尺寸和装置方式：要与 3D 概括丈量仪的光学系统相匹配，便于装置和固定。
成本：在满足丈量需要的前提下，思考滤光片的成本，以实现性价比的优化。
利用领域
工业造作：在汽车造作中，可用于检测汽车零部件的尺寸精度和表表质量，如发起机缸体、活塞、曲轴等关键零部件的概括丈量，确保产品的质量和机能；在电子造作领域，能对印刷电路板（PCB）、芯片、衔接器等微幼部件进行高精度的三维概括丈量，保险电子产品的质量和靠得住性。
资料科学钻研：用于分析资料的表表描摹和结构，如对金属资料的侵蚀表表、陶瓷资料的微观结构、高分子资料的表表纹理等进行钻研，为资料的机能评估和改进提供凭据。
生物医学领域：在口腔医学中，可用于牙齿模型的三维沉建，为牙齿改过、建复等医治规划的造订提供精确的数据支持；在人体组织和器官的钻研中，可能对细胞、组织切片等进行三维概括丈量，有助于医学钻研和疾病诊断 。
文化遗产；ぃ憾晕奈锏娜爬ń姓闪亢徒，如古代雕塑、陶瓷器、书画等，既可以为文物的建复和；ぬ峁┦莶慰，又能方便文物的数字化展示和保留，让人们更好地鉴赏和相识文化遗产的魅力 。
