光刻是半导体芯片出产流程中最复杂、最关键的工艺步骤，耗时长、成本高。半导体芯片出产的难点和关键点在于若何在硅片上造作出指标电路图样。下面我们将分析光刻机光学系统的主题工作道理，沉点解析了光源波长节造机造与滤光片的职能定位。通过对比深紫表（DUV）与极紫表（EUV）光刻技术的光源个性，揭示了光学元件协同作用对半导体造作精度的关键影响。

（图源网络，侵删）

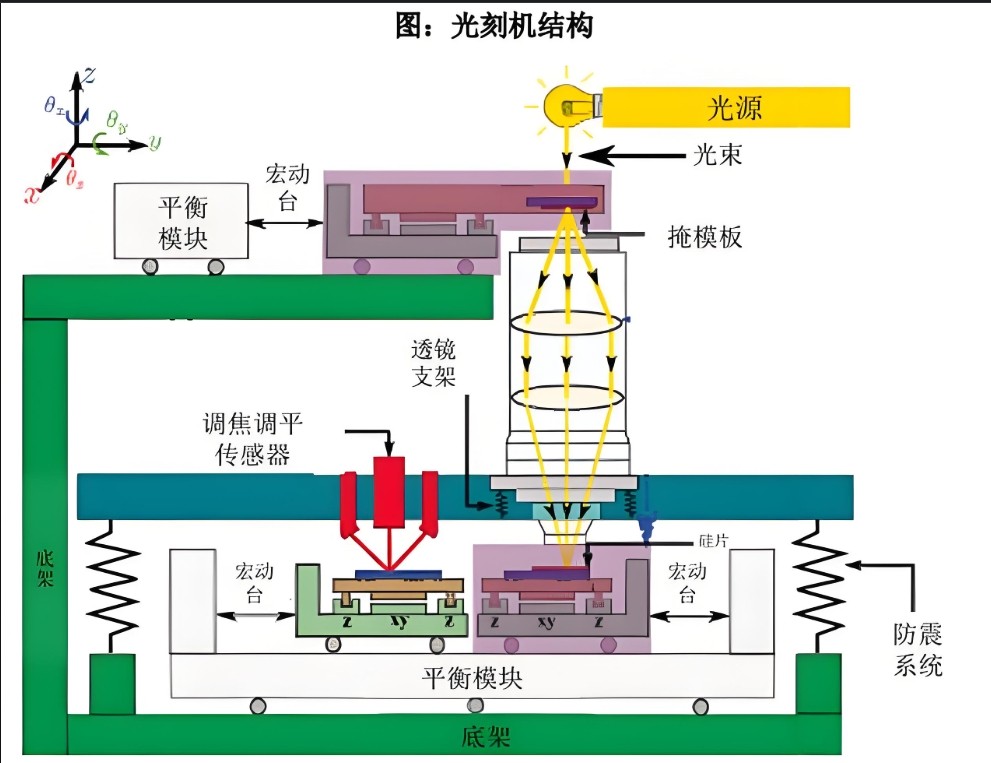

光刻的工作道理

在诸如硅片的基底表表覆盖一层拥有高度光敏感性的光刻胶，再用特定光（通常是紫表光、深紫表光、极紫表光）透过蕴含指标图案信息的掩模版照射在基底表表，被光线照射到的光刻胶会产生反映。

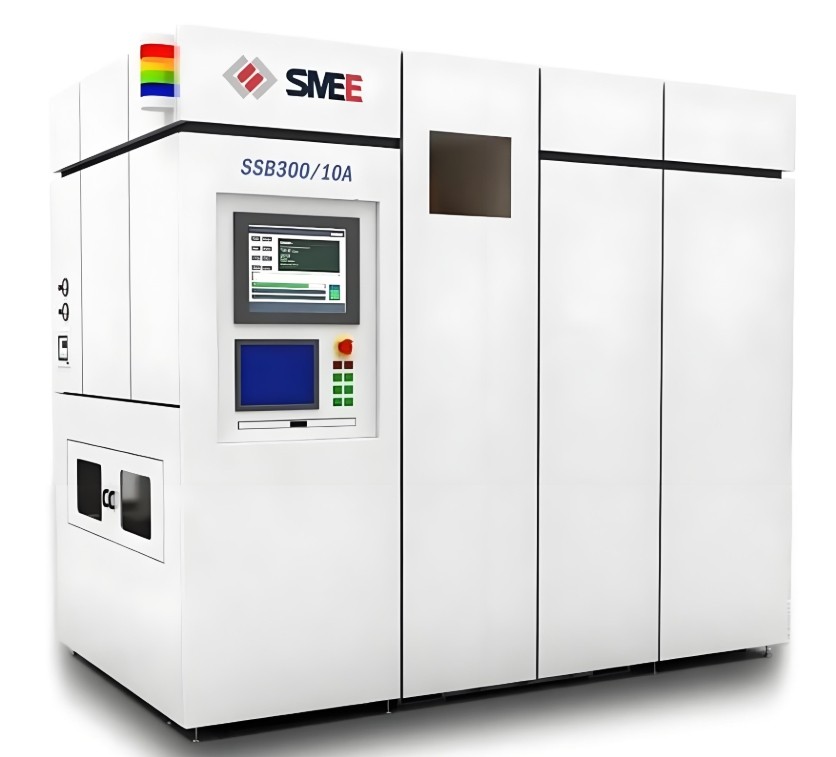

（图源网络，侵删）

一、光刻机光源波长节造道理

1.1 物理机造主导的波永天生

在先进光刻系统中，光源波长由物理引发机造直接确定：

- DUV系统选取ArF准分子激光器（193nm），通过Ar/F?混合气体受引发射产生紫表光，波长不变性达±0.1pm。

- EUV系统基于锡液滴等离子体辐射（13.5nm），选取高功率CO?激光（>20kW）引发产生极紫表光。

1.2 波长优化技术

(1)光谱纯度提升：通过气体配比动态节造（Ar/F?比例精度0.01%）和脉冲能量调节（<1%颠簸），优化输出光谱线宽。

(2)杂散光抑造：EUV系统使用40层Mo/Si交替镀膜反射镜（反射率>65%），实现13.5nm±0.1nm带通滤波。

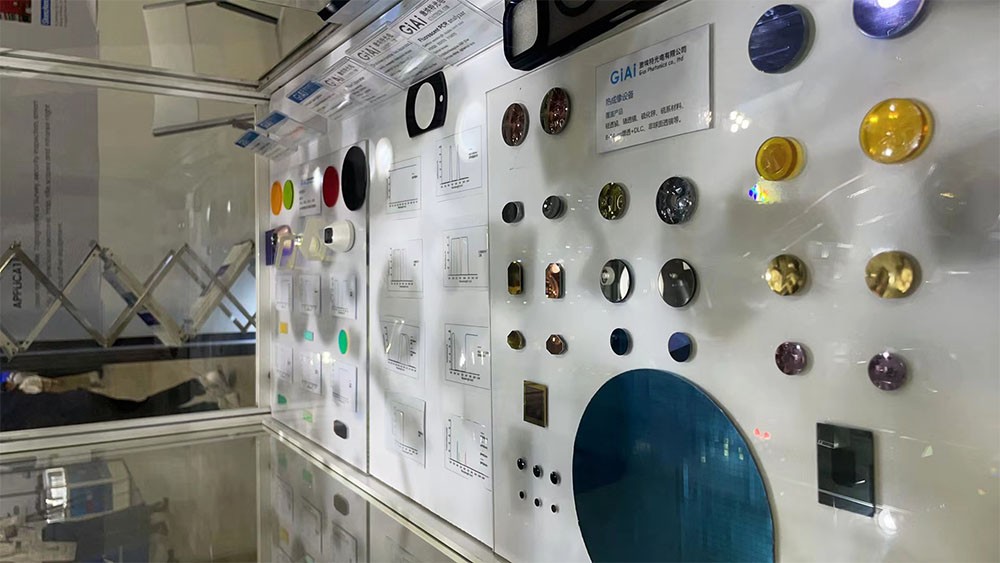

（凯时尊龙人生就是博展会图片摄）

二、滤光片的辅助职能实现

2.1 光刻工艺支持系统

(1)对准系统优化

选取带通滤光片（带宽<5nm）抑造环境光滋扰，使掩模-晶圆对准精度达到<1nm。例如，i-line（365nm）对准系统通过多层介质膜滤光片实现98%的带表抑造比

(2)检测？榧忧

明场检测系统集成可调谐滤光轮（6-8波段），共同EMCCD相机实现缺点鉴别活络度<10nm。

2.2 半导体造作全流程利用

滤光片关键技术参数

三、光刻系统主题波长节造元件

3.1 EUV反射镜技术突破

多层膜反射镜选取超精密沉积技术（层厚误差<0.01nm），通过布拉格反射道理实现：

- 每周期厚度≈λ/4（3.375nm）

- 热负载接受能力>500W/cm?

- 表表粗糙度<0.1nm RMS

3.2 DUV色差校对系统

氟化钙透镜组（透光率>99.8%@193nm）共同梯度折射率设计，实现：

- 波前畸变<λ/50

- 色散赔偿精度10??量级

- 热膨胀系数匹配度<1ppm/℃

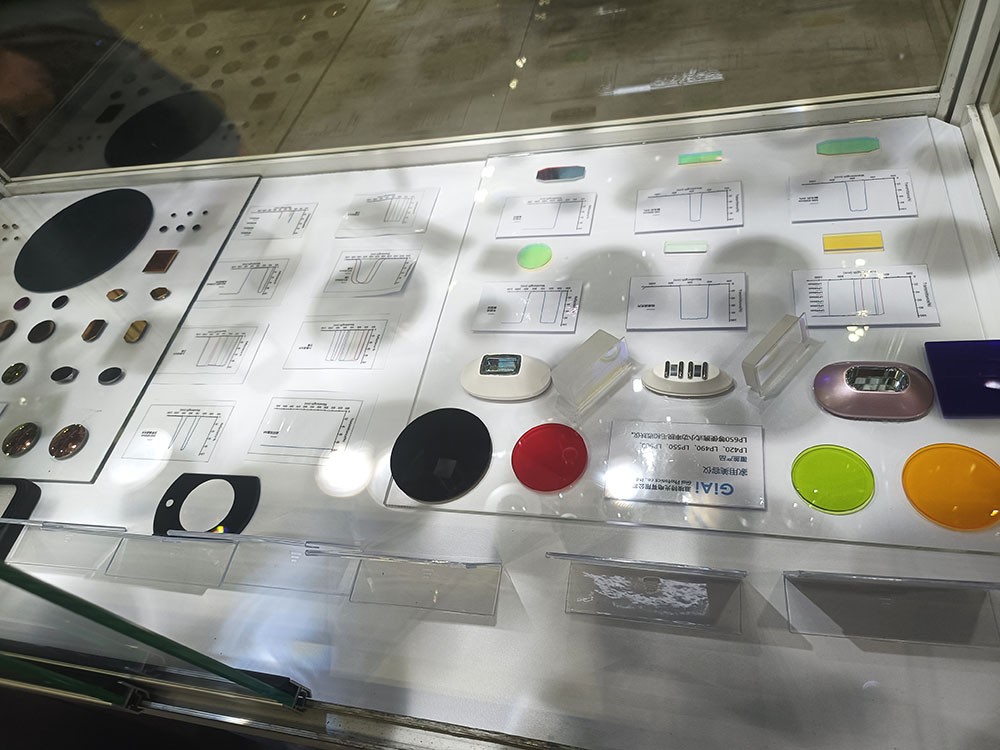

 （凯时尊龙人生就是博展会图片摄）

四、技术演进与产业影响

4.1 滤光片技术创新

- 深紫表硬质镀膜：耐激光危险阈值>5J/cm?（193nm, 20ns）

- 可编程液晶滤光片：响应功夫<1ms，波长调谐领域200-250nm

- 超表表滤光器：亚波长结构实现90%以上衍射效能

4.2 半导体造作升级蹊径

(1)检测维度拓展：多光谱联用技术使缺点分类正确率提升至99%

(2)工艺监控改革：在线式光谱分析将工艺异常检出功夫缩短至0.1s

(3)设备靠得住性突破：抗辐射滤光片使太空芯片失效能降低3个数量级

现代光刻系统通过物理机造与光学元件的协同创新，实现了纳米级造作精度。滤光片作为光学信号处置的关键元件，在提升系统信噪比、扩大检测维度等方面持续阐扬不成代替的作用。随着超表表技术、自适应光学等新领域的发展，光学元件将推动半导体造作向亚纳米时期迈进。
