在数码摄影领域，长短波通滤光片通过精准节造光波段的透射与截止，沉塑了成像系统的光谱响应个性。这些光学元件突破了传统拜耳阵列的物理限度，为专业摄影和科研影像启发了全新的创作维度。
（图源网络，仅供参考，侵删）
一、滤光片的主题光学个性
1. 长短波通滤光片的物理界说
长波通滤光片（Longpass Filter）：允许波长大于截止波长（λ_c）的光透过（透射率>90%），截止短波辐射（阻隔率>OD4）。
短波通滤光片（Shortpass Filter）：仅透过波长幼于截止波长的光线，抑造长波滋扰。

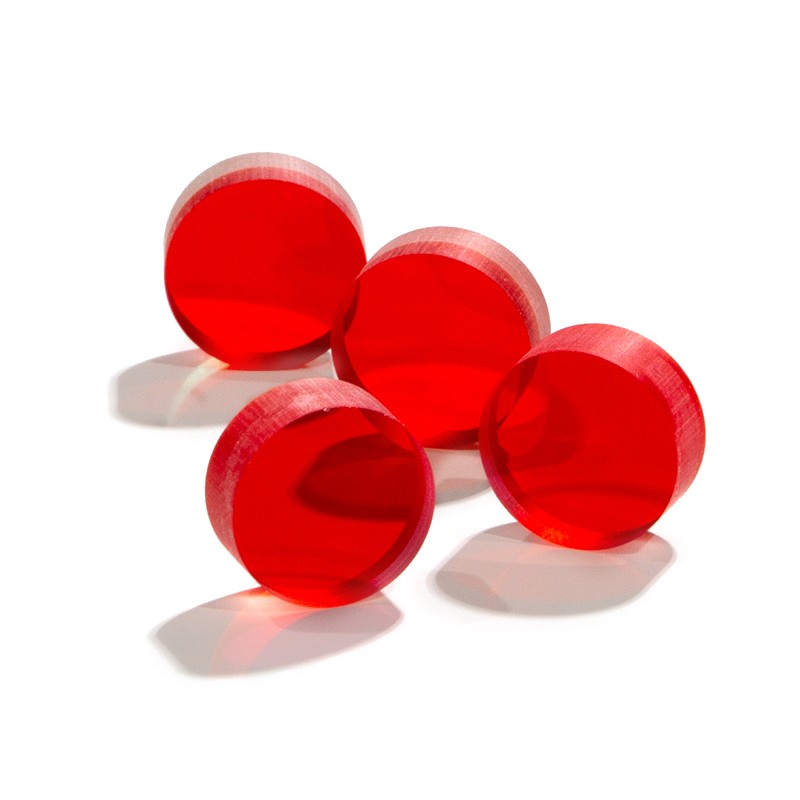

（LP650长波通滤光片）
2. 关键机能参数
| 参数 | 长波通典型值 | 短波通典型值 | 测试尺度 |
| 截止波长（λ_c） | 650±2nm | 720±2nm | ISO 9211-4 |
| 过渡带陡度 | 10nm（80%→10%） | 15nm（10%→80%） | 分光光度计扫描 |
| 透射波段纹波 | <±3%（λ_c+50nm后） | <±5%（λ_c-50nm前） | 激光过问仪检测 |
| 危险阈值 | >5J/cm?（1064nm） | >3J/cm?（532nm） | MIL-STD-810G |
二、光谱调控技术实现蹊径
1. 多层介质膜镀膜工艺
- 选取交替沉积的SiO?/Ta?O?膜系（50-150层），通过过问效应实现：
- 长波通：λ_c=650nm时，400-630nm波段阻隔率>99.9%。
- 短波通：λ_c=720nm时，750-1100nm波段衰减达OD6。
- 离子束辅助沉积（IAD）技术使膜层密度>98%，湿度不变性提升3倍。
2. 硬质基底资料选择
| 资料类型 | 合用波段领域 | 热膨胀系数（×10??/℃） | 抗划伤等级 |
| 熔融石英 | 200-2500nm | 0.55 | 莫氏7级 |
| 光学级BK7玻璃 | 350-2000nm | 7.1 | 莫氏6级 |
| 蓝宝石（单晶） | 150-5500nm | 5.3 | 莫氏9级 |
三、典型利用场景与波段配置
1. 红表摄影加强系统
配置规划：长波通650nm+短波通1000nm组合
移除可见光滋扰（λ<650nm），保留近红表（650-1000nm）
植被反射率提升至60%-90%（原可见光区仅10%-20%）
穿透雾霾能力加强3-5倍（红表波长散射率降低）
2. 多光谱成像融合
四通路滤光片组配置：
波段1：450-500nm（短波通500nm）——水体透视
波段2：520-600nm（长波通520nm）——叶绿素检测
波段3：650-680nm（长波通650nm）——血氧浓度分析
波段4：700-1000nm（长波通700nm）——皮下血管成像
3. 天文摄影降噪
短波通滤光片（λ_c=680nm）利用：
抑造城市钠灯（589nm）和汞灯（404/546nm）传染
提升星云Hα线（656nm）信噪比达8dB
共同造冷CMOS实现0.001e?/pixel/s暗电流
四、光学系统集成挑战
1. 像面匹配性问题
- 滤光片厚度公差需节造±0.02mm，预防引入球差（导致MTF降落>15%）
- 镀膜面形精度要求λ/4@632.8nm，预防波前畸变
2. 热不变性节造
- 温度每升高1℃导致λ_c漂移0.02nm（需赔偿算法染指）
- 选取Invar合金镜座，热膨胀系数匹配至0.5×10??/℃
3. 抗反射协同设计
- 在滤光片背面集成宽带增透膜（400-1100nm均匀反射率<0.5%）
- 共同镜头纳米涂层，将系统杂散光降低至<0.01%
五、前沿技术演进方向
1. 可调谐液晶滤光片
- 电控双折射效应实现λ_c在500-900nm陆续可调
- 响应功夫<10ms，满足8K/120fps高速拍摄需要
2. 超表表滤光技术
- 亚波长纳米结构阵列（周期<λ/5）
- 实现肆意透射曲线设计（如矩形系数>95%）
3. 量子点复合滤光
- CdSe/ZnS量子点层实现波长转换（转换效能>80%）
- 扩大硅基传感器响应至1500nm中红表波段
长短波通滤光片作为数码相机的"光谱雕镂刀"，正从被动光学元件向智能光谱治理单元进化。未来随着可编程滤光与推算摄影技术的深度融合，摄影师将获得超过人眼可见领域的全新创作维度。在选型时应沉点评估截止陡度、危险阈值与环境不变性指标，同时关注镀膜工艺对偏振个性的影响，以实现最优成像机能。
