红表探测器是一种将红表辐射（波长领域约0.75μm~1000μm）转换为电信号的装置，其主题工作道理基于光电效应或热效应；常见通常分为光电型探测器和热释电型探测器；光电型探测器（如碲镉汞、铟镓砷）通过红表光子引发半导体资猜中的电子跃迁，产生光电流。热释电型探测器（如钽酸锂、硫酸三甘肽）利用红表辐射的热效应扭转资料极化状态，输出电信号。  当然，无论哪种类型，红表探测器都必要通过光学系统（透镜、滤光片等）对入射光进行筛选和聚焦，以提升信噪比和探测精度。

（图源网络，侵删）

一、红表光路道理与滤光片的作用

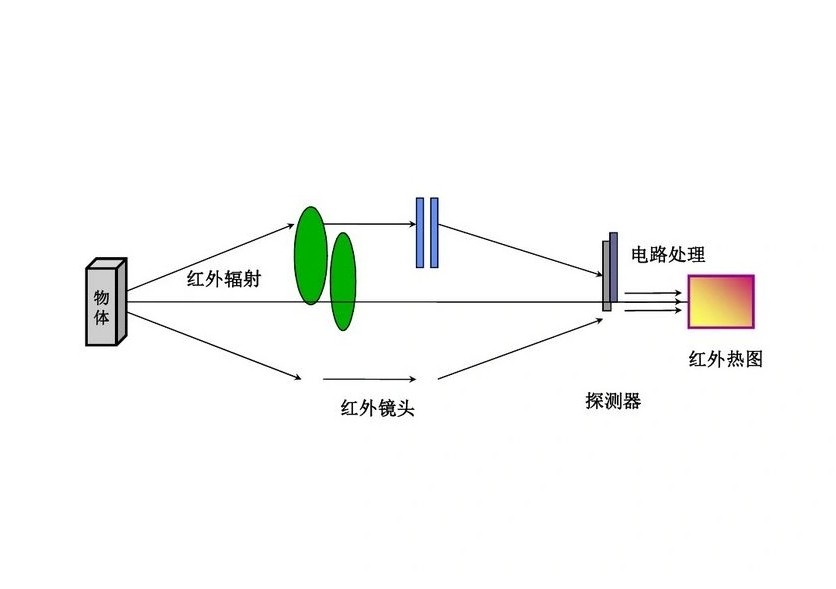

典型的红表探测器光路结构蕴含：红表光源 → 指标物体 → 光学透镜组 → 滤光片 → 探测器感光面。其中，滤光片的主题作用是通过特定波段红表光通过实现波段筛选，抑造布景滋扰（如可见光、杂散热辐射）。在多波段探测中，通过度光滤光片实现分歧通路的信号分离实现光谱分离（例如气体检测中的多组分分析）。

红表滤光片常见类型与利用场景

（图源网络，侵删）

二、滤光片关键参数与技术要求

为满足红表探测需要，滤光片需满足以下主题参数尺度：

1. 光谱机能

透过率：指标波段内均匀透过率需≥85%（窄带滤光片中心波长透过率≥90%）。

截止深度：非通带区域截止深度需≤0.1%（例如8~14μm带通滤光片在可见光至7.5μm波段需齐全截止）。

过渡带陡度：带通滤光片的边缘陡度需≤5%波长偏移（如8~14μm滤光片在7.5~8μm过渡区透过率从0%升至80%）。

2. 基材选择

近红表（0.75~3μm）：硅（Si）、石英玻璃（高机械强度，但需镀膜加强红表透过）。

中红表（3~5μm）：氟化钙（CaF?）、硫化锌（ZnS，耐高温抗侵蚀）。

远红表（8~14μm）：锗（Ge，高折射率需增透膜）、硒化锌（ZnSe，低吸收损耗）。

3. 镀膜设计

硬质多层膜（如TiO?/SiO?交替镀层）以提升耐久性和环境适应性。

带通滤光片需选取非周期性膜系设计（APF），平衡通带平展度和截止深度。

4. 环境靠得住性

温度不变性：在-40℃~+85℃领域内，光谱偏移≤±1%（军用级要求≤±0.5%）。

湿度耐受：通过85℃/85%RH双85测试后，膜层无脱落、起泡。

5. 光学验收尺度

光谱检测：凭据MIL-PRF-13830B尺度，使用嘎凤叶红表光谱仪（FTIR）进行全波段扫描。

面型精度：PV值≤λ/4@632.8nm，预防光路畸变。

三、典型利用案例分析

例子：当滤光片用于工业气体泄漏检测，如需检测甲烷（CH?）在3.3μm的特点吸收峰，可选择CaF?作为基材（氟化钙在红表阐发为高透过率，耐热冲击）进行窄带滤光片镀膜，（中心波长3.3μm±0.05μm，带宽50nm，透过率≥90%）。

当红表滤光片用于人体测温热成像时，可选镀增透膜的锗片，其特点在于两全高透过率与机械强度，可能有效抑造可见光滋扰，聚焦8~14μm人体热辐射波段，同时选取长波通红表进行镀膜规划（截止波长≤7.5μm，8~14μm透过率≥92%）。

四、未来发展趋向

目前而言，针对红表探测器滤光片重要覆盖三个方面；

1. 超窄带滤光片：光谱带宽向纳米级发展，支持高分辨率光谱分析。

2. 智能可调滤光片：基于MEMS或液晶技术，实现动态波段切换。

3. 耐极端环境镀膜：适应航空航天、深海探测等严苛场景。

总的来说，红表探测器滤光片对于红表光学系统阐扬着关键性作用，其造作到产品利用都感触着其现实的使用成效，随着红表技术向智能化、微型化发展，滤光片的设计与造作将持续推动红表探测领域的创新突破。
