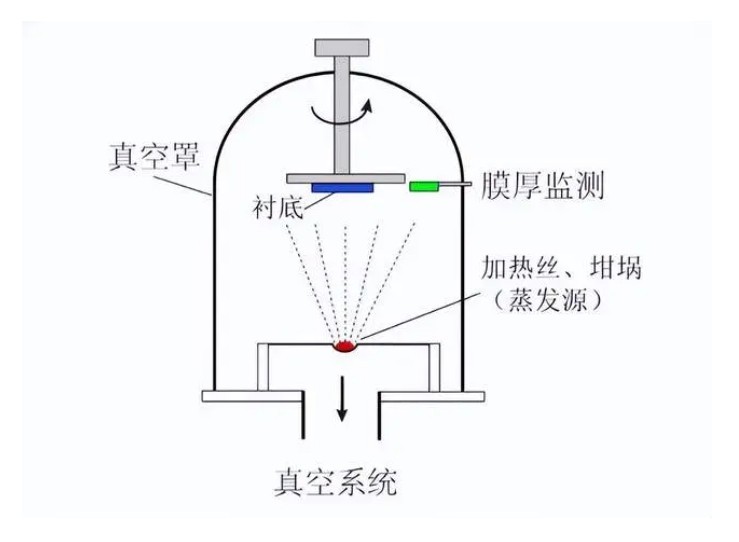

在滤光片的加工过程中，由于部门滤光片成本的高昂性，在滤光片薄膜造备过程中，我们会将一类辅助基片与造备指标基片（如滤光片）一共放进镀膜机内进行镀膜，通常这类辅助基片为幼尺寸的玻璃、硅片或其他资料，其主题作用是实时监控镀膜工艺参数（如膜层厚度、折射率），确保指标滤光片的机能切合设计要求，这类辅助基片就是陪镀片（Monitor Chip 或 Witness Sample）

一、陪镀片的主题作用

在滤光片造作和测试中，陪镀片承担各类作用，如工艺监控、均匀性验证、机能标定、失效分析等
。

1.工艺监控通过丈量陪镀片上的膜层厚度和光学常数（折射率、消光系数），间接反映指标滤光片的镀膜质量，预防直接丈量滤光片时可能造成的危险或传染
。

2. 陪镀片与滤光片在镀膜机内处于一样地位或对称散布，通过对比两者的膜厚差距，评估镀膜机的空间均匀性，从而实现验证
。

3. 机能标定则是利用陪镀片的测试数据（如透射率、反射率曲线）校准镀膜设备的参数，优化后续出产批次的一致性
。

4. 针对滤光片机能不达标的失效分析，可通过度析陪镀片的膜层结构（如SEM、驮飓仪数据）追忆工艺问题（如膜层应力、缺点）
。

（图源网络分享）

三、陪镀片在滤光片测试中的具体利用

1. 光谱机能测试

透射率/反射率丈量：陪镀片与滤光片同步镀膜后，用分光光度计测试其光谱曲线，验证膜系设计是否实现（如带通滤光片的中心波长、截止陡度）
。举例：若陪镀片的透射峰值波长偏离设计值5nm，则指标滤光片可能需调整镀膜功夫或速度
。

2. 膜厚节造

通过驮飓仪或台阶仪丈量陪镀片的膜厚，反推滤光片的现实膜厚（如1/4波长光学厚度节造）
。

关键点：陪镀片与滤光片的基底资料需一致，预防因热膨胀系数差距导致膜厚误差
。

3. 环境不变性测试

将陪镀片与滤光片一起进行高温高湿老化尝试，对比老化前后光谱变动，评估膜层耐久性
。

4. 出产一致性保险

在大批量出产中，每批次抽取陪镀片测试，确保分歧批次滤光片的机能颠簸在允许领域内（如中心波长误差±1nm）
。

四、陪镀片的选择与造备要求

五、陪镀片与滤光片测试的关联案例

案例1：带通滤光片的中心波长校准

问题：某红表带通滤光片实测中心波长为780nm，偏离设计的800nm
。

分析：查抄陪镀片的驮飓仪数据，发现SiO?膜层厚度比设计值薄8%
。

解决：调整镀膜机的蒸发速度，耽搁镀膜功夫，后续批次波长达标
。

案例2：膜层附着力失效

景象：滤光片边缘出现脱膜
。

诊断：陪镀片的SEM显示膜层-基底界面存在传染，追忆至镀膜前洗濯不彻底
。

六、陪镀片的局限性

1. 间接性：陪镀片数据仅能间接反映滤光片机能，若镀膜机均匀性差，两者可能存在误差
。

2. 幼尺寸限度：大尺寸滤光片（如＞200mm）需多点搁置陪镀片，增长成本
。

3. 动态工艺监控不及：传统陪镀片无法实时反馈镀膜过程中的参数颠簸（需结合晶控仪等在线监测）
。

七、未来发展趋向

1. 智能陪镀片：集成传感器（如光纤光栅），实时传输膜厚和应力数据
。

2. 虚构陪镀片：通过镀膜机仿真软件预测膜层机能，削减实物陪镀片的使用
。

3. 尺度化数据库：成立陪镀片测试数据与滤光片机能的关联模型，提升工艺优化效能
。

陪镀片作为滤光片造作中的“工艺影子”，虽不直接参加光学系统工作，却是保险滤光片机能一致性和靠得住性的关键环节
。从尝试室研发到工业化出产，其精密化利用将持续推动光学薄膜技术的进取
。
