随着“关税对等”后，越来越多的国产设备将迎来新的发展机缘，尤其在进口与国产间的差距在慢慢拉近，目前以医学行业为例，当下国内医学仪器对比进口仪器依然存在差距，我们以内窥镜为例，并分析当下内窥镜行业在镜片技术上的发展。

一、ITI 124000/124300系列微型管镜光学分析

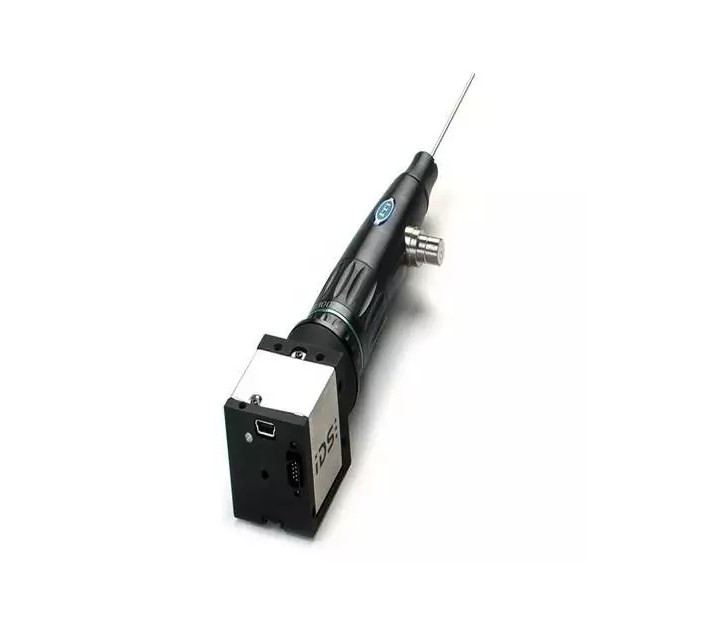

美国ITI（Image Technology Incorporated）的124000系列与124300系列微型管镜，代表了硬性内窥镜领域的高端光学设计水平，其主题突破在于渐变棒镜片（Gradient Index Rod Lens） 与熔融石英（Fused Silica）图像疏导器的协同利用，解决了传统内窥镜微型化与高成像质量的矛盾。

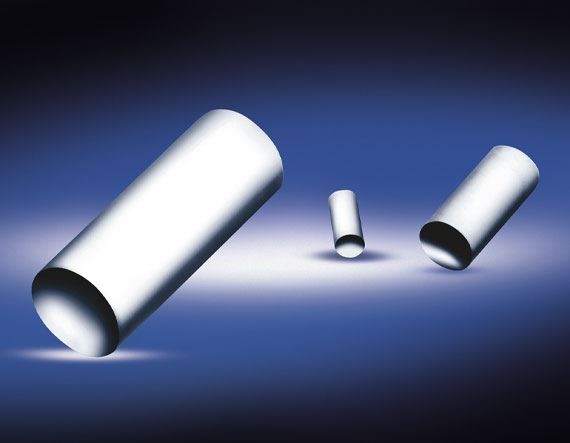

1. 渐变棒镜片的技术个性

材质选取渐变折射率光学玻璃（GRIN资料），折射率沿轴向或径向陆续变动，代替传统多片式透镜组。

参数优势：

单棒镜片实现等效多透镜职能，系统长度缩短50%以上（典型值：直径1.5mm，长度10mm）。

数值孔径（NA）达0.3-0.4，分辨率＞150lp/mm（通例硬镜NA＜0.2，分辨率约80lp/mm）。

加工尺度：

切合ISO 14880（微光学阵列尺度）及ASTM F218（医用光学元件表表质量要求），面形精度＜λ/8（@632.8nm）。

2. 熔融石英图像疏导器的利用

材质及结构个性：

超低羟基含量（OH?＜1ppm），紫表至近红表波段透光率＞99.5%。

热膨胀系数（5.5×10??/℃）靠近零，耐受300℃高压蒸汽灭菌。

结构设计选取蜂窝状光纤束（Honeycomb Fiber Bundle），填充率＞85%，像素损失率＜3%（通例光纤束填充率约70%）。

二、国产内窥镜镜片技术近况与差距分析

国内主流硬镜厂商的光学系统仍以传统透镜组为主，目前在镜片技术面对以下挑战：

1. 材质局限

主流资料：

透镜：BK7/H-K9L光学玻璃（透光率92%-95%，耐温＜200℃）。

传像系统：通常多模光纤（透光率＜90%，灭菌后易发黄）。

对比差距：ITI的熔融石英与GRIN资料在透光率、耐温性、尺寸节造上全面当先。

2. 加工精度瓶颈

国产镜片缺点：

面形精度：λ/4-λ/6（导致像散与场曲）。

偏疼误差：0.02-0.05mm（ITI节造在0.005mm以内）。

镀膜技术：

国产宽带增透膜（400-700nm）反射率约0.8%-1.2%，而ITI选取离子束溅射（IBS）镀膜，反射率＜0.2%。

3. 尺度系统差距

国际尺度：ITI执行ASTM F2504（医用硬镜光学机能）与ISO 8600-5（内窥镜分辨率测试）。

国内尺度：YY 0068（医用硬性内窥镜）未明确渐变光学元件与熔融石英的验收指标。

三、国产镜片技术突破蹊径

1. 资料代替规划

短期代替：推广氟磷酸盐玻璃（透光率98%，耐温250℃），代替BK7/H-K9L。

持久攻关： 结合科研机构开发国产GRIN资料（中科院西安光机所已有尝试室级样品）。

2. 精密加工工艺升级

超精密磨削：引入磁流变抛光（MRF）技术，将面形精度提升至λ/10。

自动扮装配：选取六轴联动调芯仪，节造透镜组偏疼误差＜0.01mm。

3. 尺度系统美满

新增测试项目：在YY 0068中增长渐变光学元件折射率梯度一致性（要求Δn＜0.001/mm）。

灭菌兼容性尺度：参照ISO 17664，划定熔融石英光纤的耐高温测试循环≥500次。

四、市场影响与国产代替机缘

1. 高端市场被垄断

ITI等表企占据国内三级医院90%的硬镜市场，单台售价30万-50万元。

国产硬镜价值仅为8万-15万元，但多用于基层医院。

2. 国产代替突破口

政策窗口：国度卫健委《国产医疗器械优先审批目录》将超细内窥镜列为沉点。

技术路线：跳过传统透镜组，直接布局渐变棒镜片（如漯河微创已启动GRIN镜片预研）。

ITI的渐变棒镜片与熔融石英技术为硬镜微型化与高清化设置了新标杆，而国产镜片在资料、工艺、尺度上的短板亟待突破。通过“资料-工艺-尺度”三位一体攻关，有望在5-8年内实现高端硬镜镜片的国产化代替，突破表企在微创手术器械领域的技术垄断。

内容图片申明，图片源自网络分享，仅供进建参考，侵删---
