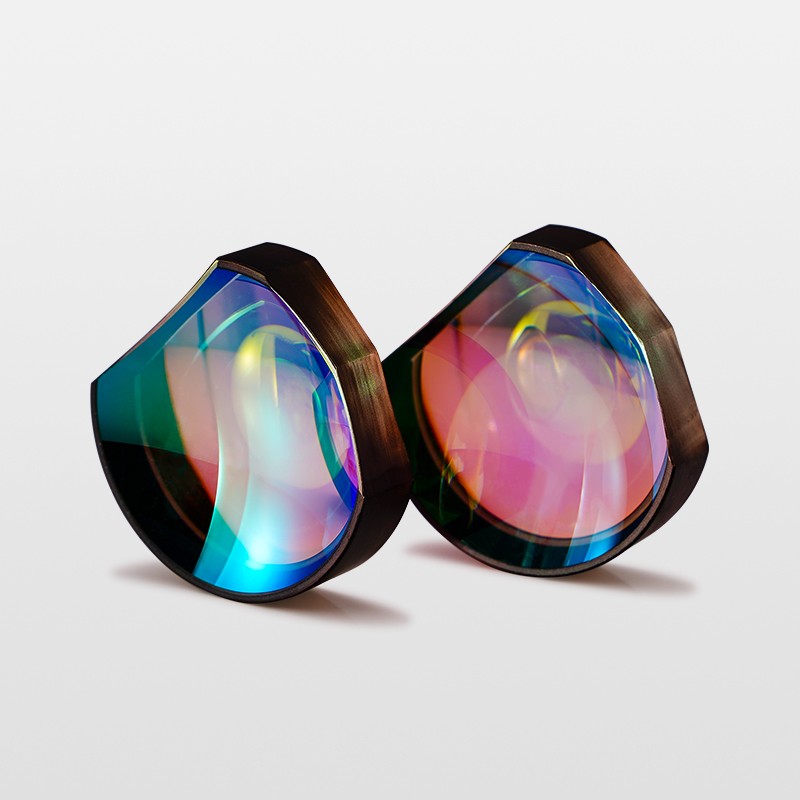

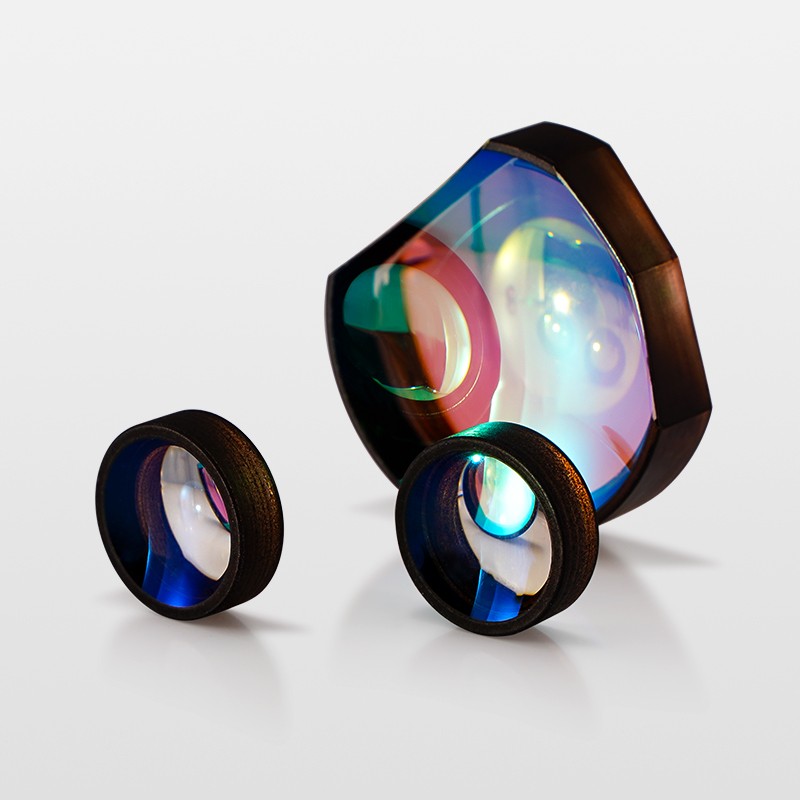

切边透镜
，单一来说就是“建剪过边角”的透镜。若是把传统透镜比作一块圆形饼干
，切边透镜就像把饼干切成六边形、方形或其他特殊状态
，但中央部门维持齐全。这种设计不是轻易切割
，而是通过精密推算
，在缩幼体积的同时
，确保中央透光区域不受影响。

透镜的主题职能是折射光线
，而边缘区域对成像贡献较幼
，通过切除有余边缘
，能够在有限空间中塞入更多光学元件
，在保留有效区域的同时切除的只是不参加成像的边缘部门
，使得现实满足分歧前提的现实使用需要。透镜的切边具备状态可定造性
，凭据设备空间需要
，可切割成多边形、扇形甚至不规定状态。

2. 常见类型

一、为什么必要切边透镜


？

当下
，面对分歧的电子设备不休钻营轻薄化
，传统圆形透镜的固定状态成为故障
，电子设备不休钻营轻薄化
，传统圆形透镜的固定状态成为故障：

手机摄像头：iPhone 14 Pro的摄像头模组厚度仅7.85mm
，内部需堆叠7片透镜。

AR眼镜：Meta Quest Pro的光学模组厚度压缩到15mm
，仅为上一代的60%。

光线滋扰问题

圆形透镜边缘易产生杂散光
，如同夜晚开车时对面车辆的远光灯眩光
，杂散光会降低成像对比度
，在医疗内窥镜中可能导致误诊
，切割边缘可削减30%-50%的杂光（数据起源：《光学精密工程》2021年尝试汇报）。

装置不变性需要

圆形透镜在狭幼空间中容易滚动偏移
，切边设计提供天然固定位
，六边形透镜可直接嵌入蜂窝状支架
，装置误差幼于0.05毫米。如：特斯拉车载摄像头使用矩形透镜
，通过卡扣固定招架车辆震荡。

二、切边透镜的四大主题作用

1. 空间利用率提升

智能手机案例：华为P50 Pro的潜望式镜头选取5片切边透镜
，在8mm厚度内实现10倍光学变焦。圆形规划至少必要12mm。

工业检测设备：基恩士（Keyence）的激光测距仪通过扇形透镜
，将光路长度缩短40%。

2. 成像质量优化

削减光晕景象：索尼α7 IV相机使用切边透镜后
，逆光拍摄时的光晕面积削减35%。

提升信噪比：奥林巴斯医疗内窥镜的成像噪点降低20%
，能更清澈观察0.1mm的病变组织。

3. 系统不变性加强

抗震机能：大疆无人机云台相机选取六边形透镜
，在10Hz振动环境下仍维持像素级不变。

温度适应性：切割边缘分散扰爪力
，使车载激光雷达在-40℃~85℃领域内焦距变动幼于0.01%。

4. 出产成本节造

资料节。毫咝瓮妇当仍残蜗骷22%的原资料亏损（以直径10mm的熔融石英透镜为例）。

自动化组装：矩形制品率比圆形高18%
，由于机械臂更容易抓取定位。

四、切边透镜的五大利用领域

1. 消费电子

手机镜头：幼米13 Ultra的1英寸大底模组
，通过4片切边透镜实现边缘厚度削减3.2mm。iPhone的LiDAR扫描仪使用扇形透镜
，精准捉拿3D空间信息。

AR/VR设备：微软HoloLens 2的多边形透镜组
，在30°视野内实现47像素/度的清澈度。

2. 医疗设备

内窥镜：奥林巴斯ENF-V4喉镜直径仅4.9mm
，内部集成2片D形透镜。

胶囊内镜通过椭圆透镜实现150°广角观察
，电池续航提升30%。

激光医治仪：飞顿公司的脱毛仪使用异形透镜
，精准节造光斑状态预防皮肤灼伤。

3. 汽车科技

激光雷达：速腾聚创M1雷达选取16片扇形透镜阵列
，探测距离达300米。切割边缘设计使模组体积缩幼45%
，更易集成进车顶。

车载摄像头：特斯拉Autopilot的侧视摄像头使用矩形透镜
，在-30℃低温下仍急剧对焦。

4. 工业造作

半导体检测：ASML光刻机的照明系统选取六边形透镜阵列
，实现晶圆曝光均匀度＞99%。

切割设计让光路更紧凑
，每颖厩圆产量提升15%。

激光加工：通快（TRUMPF）的3D打印激光头
，通过异形透镜将焦点精度节造在±2μm。

5. 科研仪器

空间探测：韦伯望远镜的红表传感器选取切边透镜组
，在-223℃极端温度下不变工作。切割边缘的轻量化设计
，使单个透镜沉量削减18%。

量子尝试：中国科大的光量子推算机中
，定造透镜精准疏导光子蹊径
，运算速度提升40%。

五、造作切边透镜的五大当苦衷项

1. 精亲昵割工艺

工具选择：金刚石线切割：精度达±1μm
，适合高硬度资料。

飞秒激光切割：扰装响区幼于5μm
，预防资料变性。

过程节造：实时温度监控：预防部门过热导致裂纹。

切削液循环：维持切割面清洁度。

2. 边缘精密处置

抛光要求：切割面粗糙度需＜5nm（相当于镜子表表的1/100）。

倒角角度误差＜0.1°
，不然会引起光线折射异常。

镀膜；ぃ呵懈蠲嫘柰扛卜婪瓷淠
，反射率＜0.5%。

耐磨损涂层：硬度＞8H（铅笔硬度尺度）。

3. 强度验证测试

检测步骤：超声波探伤：发现＞10μm的内部裂纹。

三点弯曲试验：施加1.5倍工作载荷不变形。

环境测试：凹凸温循环（-40℃~120℃）测试100次。85%湿度环境存放720幼时。

4. 光学机能校准

波前检测：使用过问仪检测面形精度
，误差＜λ/4（λ=633nm）。焦距误差＜0.1%。

杂散光测试：在暗室中用激光扫描
，检测非预期光斑。

5. 尺度化封装

定位基准：切割边作为机械定位面
，平行度误差＜0.005mm。

防误装设计：非对称切割状态
，预防组装时方向颠倒。

总之
，看似幼幼的切边扭转
，现着实利用上可能带来的突破是内容的
，矫捷的状态使得切边可定造肆意状态
，像拼图一样适配设备空间。在保留有效透光区齐全的同时做到不就义成像质量
，精密的工艺切割面精度
，使得在设备的精度节造上实现更大的飞跃。

主题优势

未来瞻望

随着3D打印、超精密加工技术的发展
，切边透镜在向更极致的方向进化：

智能变形透镜：通过电控资料实时扭转边缘状态。

自清洁镀膜：切割面涂覆疏水涂层
，防尘防雾。

超薄设计：厚度＜0.5mm的柔性切边透镜即将面世。

从让手机拍清月亮的潜望镜头
，到探查人体内部的超细内窥镜
，切边透镜这项“建剪边缘”的奇妙设计
，在用毫米级的扭转
，推动着光学技术的巨猛进取。
