半导体激光器道理、类型与光学元件全解析

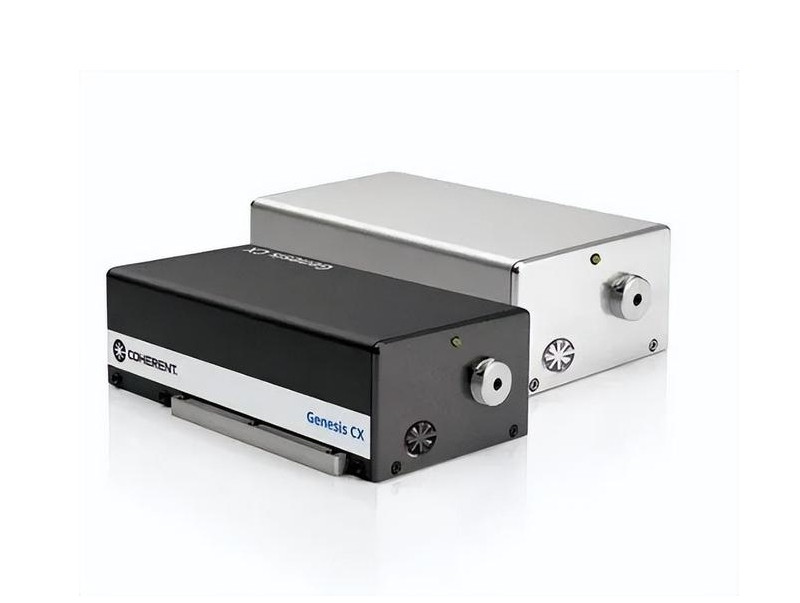

半导体激光器（Semiconductor Laser Diode）是光电子技术的主题器件 ，激光器凭借其高效能、幼型化及波长多样性 ，宽泛利用于通讯、医疗、工业加工等领域。从1917年爱因斯坦提出“受引发射”理论起头 ，半导体激光器迎来蓬勃的发展阶段。
（图源网络 ，侵删）

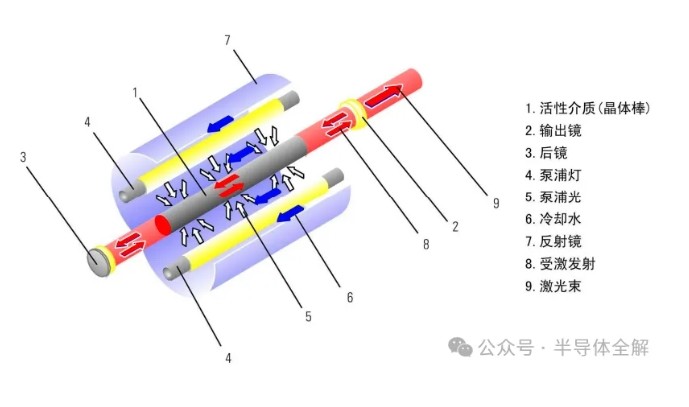

遵循“受引发射”理论 ，在激光器的中央搁置一种叫YAG钇铝石榴石（状态看似一根玻璃棒） ，而后在名义覆盖一些钕元素 ，钕元素是一种不不变的元素 ，一旦受到刺激就发光 ，且发出的光很不变 ，为1064nm波段光线 ，通过不休刺激钕使其一向发光 ，就形成了激光 ，刺激钕元素的灯 ，叫泵浦灯 ，多个激光器串成一线能够有效把激光能量放大。
（图源网络 ，侵删）

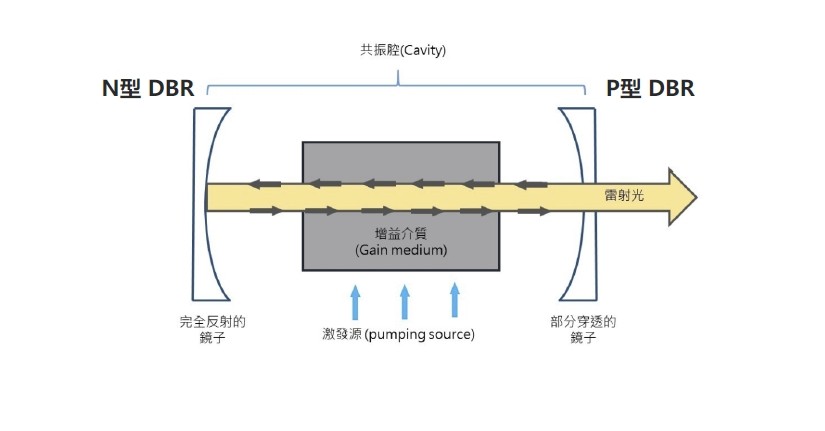

一、半导体激光器工作道理
1. 根基发光机造
半导体激光器的发光也是基于受引发射道理 ，通常经历粒子数回转、 谐振腔反馈及光放大几个步骤。
粒子数回转：当向半导体PN结施加正向偏压时 ，电子从导带跃迁至价带 ，与空穴复合开释光子。
谐振腔反。河煞瓷渚底槌傻墓庋痴袂唬ǚú祭-珀罗腔）使光子屡次反射 ，触发受引发射链式反映 ，形成有关激光。
光放大：增益介质（如GaAs、InP）在电流驱动下持续产生光子 ，直至输出不变的激光束。
（图源网络 ，侵删）
2. 主题结构特点
有源区（Active Region）：光子产生与放大的主题区域 ，厚度仅几微米。
波导结构：限度光子横向扩散 ，提升能量密度（如脊形波导、安葬异质结）。
热沉设计：高导热资料（如铜钨合金）急剧散热 ，预防热致波长漂移。
二、半导体激光器的重要类型
凭据结构与利用场景 ，半导体激光器可分为以下四类：
1. 边发射激光器（Edge-Emitting Laser, EEL）
激光从芯片侧面的解理面输出 ，形成椭圆形光斑（发散角约30°×10°） ，典型波长如808 nm（泵浦）、980 nm（通讯）、1550 nm（光纤通讯） ，宽泛用于高功率工业切割、光纤激光器泵浦源、光通讯骨干网。
2. 垂直腔面发射激光器（VCSEL）
激光垂直于芯片表表发射 ，光束圆形对称（发散角<15°） ， 集成散布式布拉格反射镜（DBR） ，无需表部反射镜 ，宽泛用于3D传感（如手机人脸鉴别）、短距光通讯（数据中心）、激光雷达（LiDAR）。
3. 量子级联激光器（Quantum Cascade Laser, QCL）
基于电子在量子阱间的级联跃迁 ，波长覆盖中远红表（3–30 μm） ，无需粒子数回转 ，通过子带间跃迁产生光子 ，通例用于气体传感（如CO?检测）、太赫兹成像、环境监测蹬爪用领域。
4. 可调谐激光器（Tunable Laser）
可调谐激光器表腔设计（光栅/棱镜/MEMS反射镜） ，波长调谐领域可达±50 nm ，窄线宽（<100 kHz） ，高边模抑造比（>50 dB） ，常用于密集波分复用（DWDM）通讯、光谱分析、生物医学成像蹬爪用。
三、半导体激光器的主题光学元件
半导体激光器的机能高度依赖光学元件的协同作用 ，如激光窗口片、反射镜、准直与聚焦透镜、滤光片与分束片、衍射光学元件。

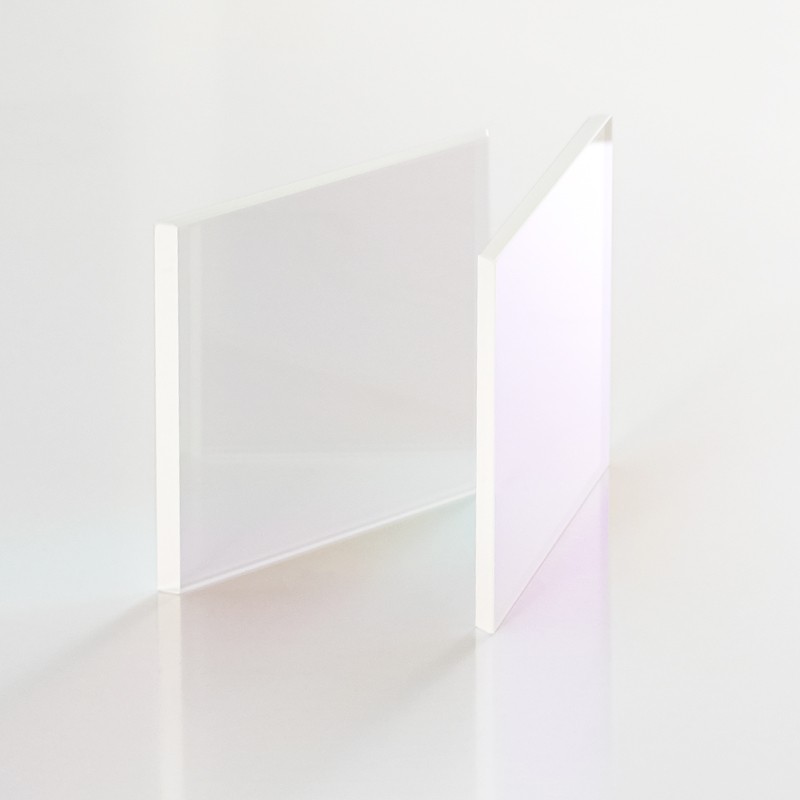

1. 窗口片（Optical Window）作为激光输出端的；し ，需同时满足高透过率与抗环境侵蚀。
技术指标：资料透过率：>95%（以GaAs窗口片为例 ，808 nm透过率可达99%）。
危险阈值：>10 MW/cm?（预防高功率激光烧蚀）。
适配场景：高功率EEL常选取金刚石窗口片（导热率2000 W/m·K ，散扰着异）。

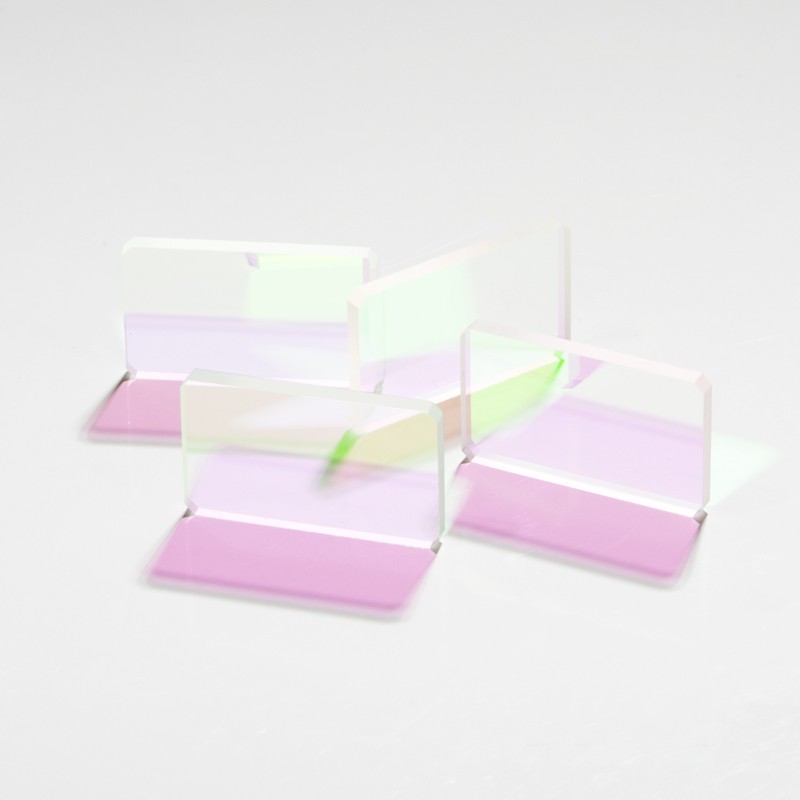

2. 反射镜（Mirror）
集成式反射镜：DBR反射镜：由数十层AlGaAs/GaAs交替成长 ，反射率>99.9%（VCSEL主题）。
解理面反射镜：利用半导体晶体的天然解理面（如InP） ，反射率约30% ，组成法布里-珀罗腔（EEL）。
表置反射镜：
光栅反射镜：用于可调谐激光器 ，波长调谐精度达0.01 nm。
高反镀膜：介质膜仓库（如SiO?/Ta?O?）实现>99.5%反射率。

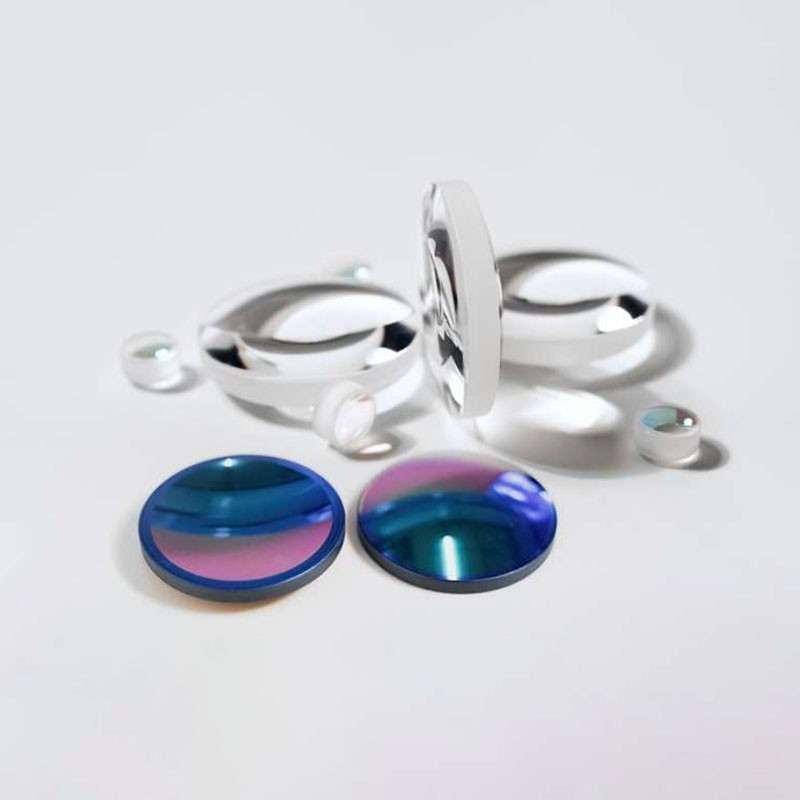

3. 准直与聚焦透镜
设计挑战：半导体激光器的高发散角（EEL典型值30°×10°）需通过透镜改过为平行光。
解决规划：
非球面透镜：解除球差 ，准直效能>90%（如Thorlabs C240TME-B ，NA=0.6）。
光纤耦合透镜组：多透镜组合（如双胶合透镜）将光斑匹配单模光纤（模场直径9 μm）。
(凯时尊龙人生就是博原创图)
4. 滤光片与分束片
光谱优化：带通滤光片：抑造自觉辐射（边模抑造比提升至>40 dB）。
二向色分束片：反射泵浦光（如808 nm）回谐振腔 ，提升电光效能。
功率监控：
分束片（90:10）将部门激光导向光电二极管 ，实时校准输出功率。
5. 衍射光学元件（DOE）
职能扩大：
光束匀化：将高斯光斑转换为平顶散布（均匀性>95%） ，用于激光焊接。
结构光天生：VCSEL阵列+DOE产生数万点阵 ，用于3D人脸鉴别（如iPhone Face ID）。
四、光学元件与激光器机能的关联
| 机能指标 | 依赖的光学元件 | 技术影响 |
| 输出功率 | 窗口片抗危险能力、反射镜热不变性 | 金刚石窗口片可接受kW级陆续光功率 |
| 光谱纯度 | 滤光片带宽、DBR反射镜波长选择性 | 窄带滤光片（0.1 nm）用于DWDM系统 |
| 光束质量 | 非球面准直透镜、DOE光束整形 | M?因子从3.0优化至1.1（近衍射极限） |
| 靠得住性寿命 | 耐侵蚀镀膜、高精度胶合工艺 | Si?N?镀膜使激光器寿命>10,000幼时 |
五、未来技术趋向
1. 片上集成光学：硅光子学技术将透镜、光栅直接集成于激光芯片 ，削减装配复杂度（如Intel硅光激光器）。
2. 智能光学调控：液晶空间光调造器（LC-SLM）动态校对像差 ，适应复杂传输介质（如生物组织）。
3. 超构表表（Metasurface）：纳米级结构代替传统透镜 ，实现亚波长尺度光束操控（如偏振分束超构透镜）。
半导体激光器是“光与电”的精密结合体 ，其机能既取决于半导体资料的量子个性 ，也离不开光学元件的精准调控。从；ぜす馇坏拇翱谄剿茉旃馐腄OE ，每一个元件都是光学工程与半导体物理的智慧结晶。未来 ，随着微纳造作与推算光学的突破 ，半导体激光器将进一步向智能化、多职能化与极端机能（超短脉冲、超窄线宽）演进 ，成为下一代光子技术的主题引擎。
