半导体控温滤光片利用解析
在现代光学系统中,温度颠簸对精密光学器件的机能影响不容忽视。以滤光片为例,其主题职能是通过选择性透射或反射特定波长的光,但温度变动会导致其光学个性偏移,从而影响系统整体机能。为了应对这一挑战,半导体控温滤光片应运而生,它通过自动温控技术将滤光片的工作温度不变在设定领域内,显著提升了光学系统的靠得住性和精度。

一、半导体控温技术的利用需要
滤光片的机能高度依赖环境温度,重要原因在于:
1. 资料热膨胀效应:温度变动会引起滤光片基底或镀膜层的物理形变,导致透射波长偏移。例如,某些薄膜过问滤光片的中心波长会以约0.1-0.3 nm/℃的速度随温度漂移。
2. 折射率温度依赖性:光学资料的折射率随温度变动,直接影响多层膜过问前提。
3. 持久不变性:高温或低温环境可能加快镀膜老化,缩短器件寿命。

通过半导体温控技术(基于帕尔贴效应),滤光片可被动态加热或冷却,使其始终处于最佳工作温度(如25±0.1℃)。这种技术尤其合用于以下场景:
极端环境:航天设备在太空温差(-100℃至+120℃)中需维持光学系统不变;
高精度检测:荧鲜明微镜的引发光滤光片若产生波长偏移,会导致荧光信号采集失真;
持久陆续工作:工业激光加工中,温控可预防滤光片因热累积而机能衰退。
二、内部光学道理与控温机造
1. 滤光片的光学道理
半导体控温滤光片的主题是薄膜过问滤光片,其通过多层介质膜的过问效应实现波长选择:
- 每层膜的厚度为λ/4(λ为指标波长),利用光波在界面处的反射叠加加强或抵消;
- 例如,带通滤光片通常由数十层高、低折射率资料交替堆叠组成(如TiO?/SiO?),通过设计膜层厚度和挨次,仅允许特定窄波段(如1550±5 nm)的光透过。

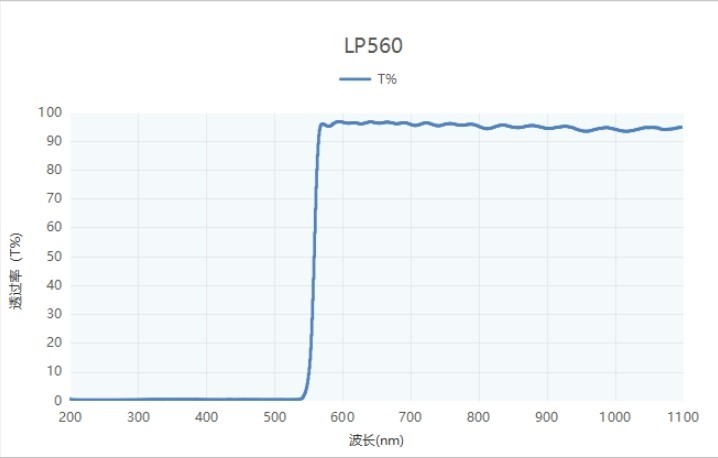

(图源网络,侵删)
2. 温度对光学机能的影响
温度变动会通过两种蹊径粉碎过问前提:
物理形变:基底和膜层的热膨胀扭转膜层厚度,导致中心波长偏移;
折射率变动:资料折射率n随温度T变动(dn/dT效应),例如熔融石英的dn/dT约为1×10??/℃。
尝试批注,未控温的滤光片在温度颠簸10℃时,中心波长可能偏移1-3 nm,这对高精度光谱仪(分辨率<0.1 nm)而言是致命缺点。
3. 半导体温控系统的工作逻辑
控温系统蕴含三个主题?椋
温度传感器:实时监测滤光片温度,常用铂电阻(精度±0.1°C);
半导体造冷器(TEC):通过扭转电流方向实现加热或造冷,响应功夫短(毫秒级);
PID节造电路:凭据传感器反馈动态调节TEC功率,解除温度颠簸。

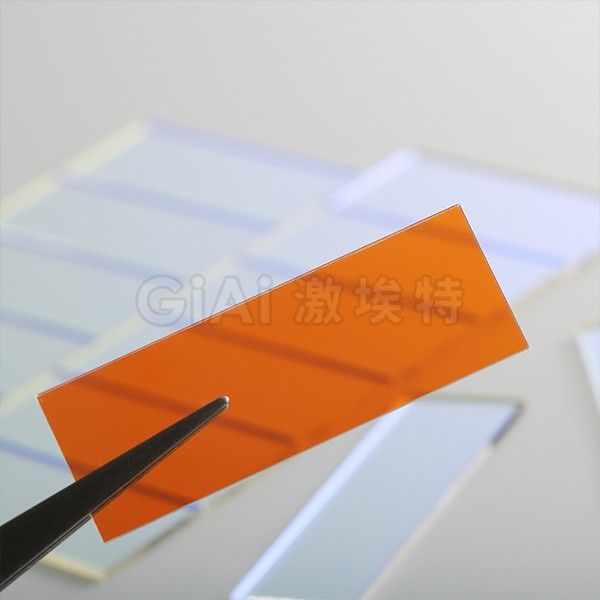

三、半导体控温滤光片的关键参数
利用机能参数
| 参数 | 注明 |
| 控温领域 | 通常为-20℃至80℃,需覆盖滤光片资料的安全工作温度 |
| 控温精度 | ±0.1℃(高精度型)至±1℃(通用型) |
| 通光孔径 | 直径5-50 mm,需与光学系统光路匹配 |
| 透过率/截止深度 | 带通滤光片典型透过率>90%,截止波段的光密度(OD值)>4(即透过率<0.01%) |
| 热平衡功夫 | 从环境温度达到设定值的时长,通常<5分钟(依散热设计而定) |
2. 镀膜加工主题指标
多层膜的设计与造备直接影响滤光片机能,关键指标蕴含:
膜层资料:常用高折射率资料(如Ta?O?、TiO?)与低折射率资料(如SiO?)组合;
膜厚节造精度:单层膜厚度误差需<1%(电子束蒸发或磁控溅射工艺);
环境不变性:通过高温高湿测试(如85°C/85%湿度下500幼时)验证膜层无脱落、氧化;
激光危险阈值:对于高功率激光利用,膜层需接受>5 J/cm?(脉宽10 ns)的激光辐照。

四、验收指标与质量节造
为确保半导体控温滤光片的靠得住性,需通过以下关键测试:
1. 光谱机能测试:使用分光光度计丈量透射/反射曲线,验证中心波长、带宽、陡度是否切合设计要求;在控温状态下沉复测试,确认温度不变性对光谱无影响。
2. 温控机能测试:在设定温度点(如25°C)陆续工作24幼时,纪录温度颠簸领域;仿照极端环境(如-40℃或+70℃),测试系统能否急剧复原设定温度。
3. 机械与环境适应性:
振动测试:仿照运输或车载环境,查抄滤光片与TEC?槭欠袼啥;
防冷凝验证:低温工作时,表表湿度传感器监测是否出现结露。
4. 持久老化测试:
在最大工作温度下陆续运行1000幼时,评估光谱机能衰减水平(通常要求<2%)。
总之,半导体控温滤光片通过“光学+温控”的协同设计,解决了传统滤光片在复杂环境中的机能瓶颈。随着精密光学在量子通讯、自动驾驶激光雷达等领域的拓展,对滤光片的温控精度和靠得住性提出了更高要求。未来,该技术或与人为智能结合,实现温度的自适应调节,进一步推动光学系统向智能化、微型化方向发展。
