工业点火视觉哨兵--火焰监测仪光学滤光片分析
在石化、电力、冶金等工业领域，锅炉、加热炉、熔炉等设备的点火安全至关沉要 ；鹧婕嗖庖亲魑凳奔嗫氐慊鹱刺闹魈馍璞，犹如工业炉膛的"眼睛"，而其中的光学滤光片则是这双"眼睛"的关键"瞳孔"，掌管精准捉拿火焰特点信号，过滤滋扰光。下面我们将从火焰监测仪的工作道理动手，深度解析其主题部件——光学滤光片的技术奥秘。
(图源网络，侵删)

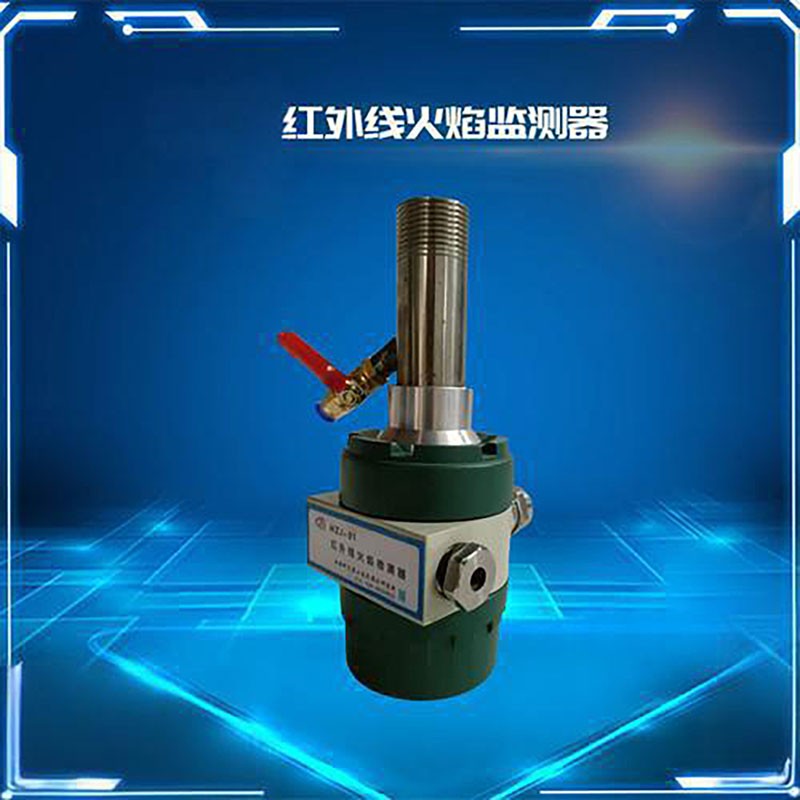

一、火焰监测仪主题职能及利用
火焰监测仪作为工业点火系统的"安全哨兵"，其利用设计到三大职能火焰存在性检测、火焰强度监测和火焰不变性分析。
火焰存在性检测：判断点火是否正常启动，预防"假火焰"引发安全变乱 ；
火焰强度监测：实时反馈点火效能，辅助调整燃料供给 ；
火焰不变性分析：鉴别火焰闪动频率、状态变动，预警熄火或爆燃风险。
(图源网络，侵删)
2. 典型利用场景
石化行业：加热炉、催化裂扮装置的火焰监控，预防因点火不齐全导致的积碳或爆炸 ；
发电厂：燃煤锅炉、燃气轮机的火焰状态监测，保险发电效能与设备安全 ；
冶金工业：高炉、转炉的高温火焰检测，预防炉膛内衬烧穿或燃料泄漏。
二、火焰监测的光学道理
在我们日常生涯中，常见的入门指纹鉴别系统可援手我们更好设置安防，对于工业火焰来说也是如此，火焰点火时会开释特定波长的光信号，这些信号就成为监测仪鉴别火焰的"光学指纹" ；好比化学反映发光，燃料与氧气反映时，自由基（如CH、C2）跃迁开释430nm蓝光（含380-460nm波段），是火焰存在的直接标志 ； 其次还有热辐射发光，高温火焰（>800℃）中的CO?、H?O分子振动辐射760nm近红表光（含700-1000nm波段），反映火焰温杜纂不变性。
当然，在这段过程中环境滋扰光（如日光、设备热辐射、车间灯光）覆盖宽泛波长，若不滤除，会导致监测仪误判，因而光学滤光片的作用正是可能援手监测仪精准筛选火焰特点波长，屏蔽全频段滋扰，犹如给监测仪装上"定向信号接管器"。

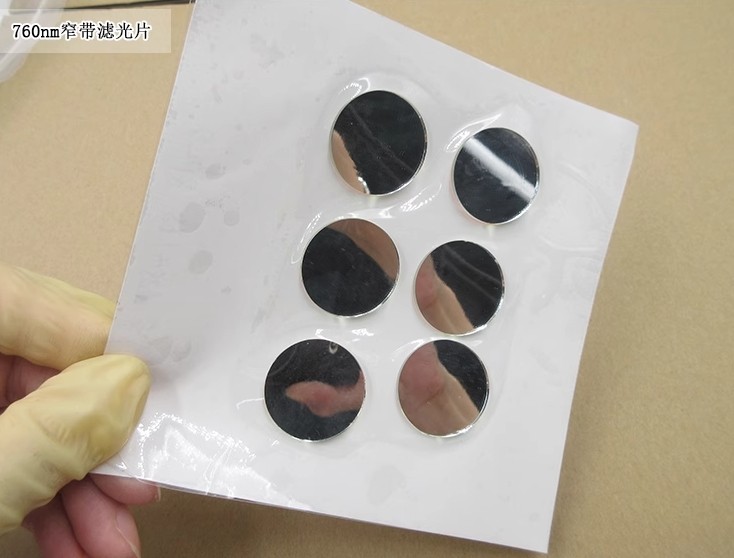

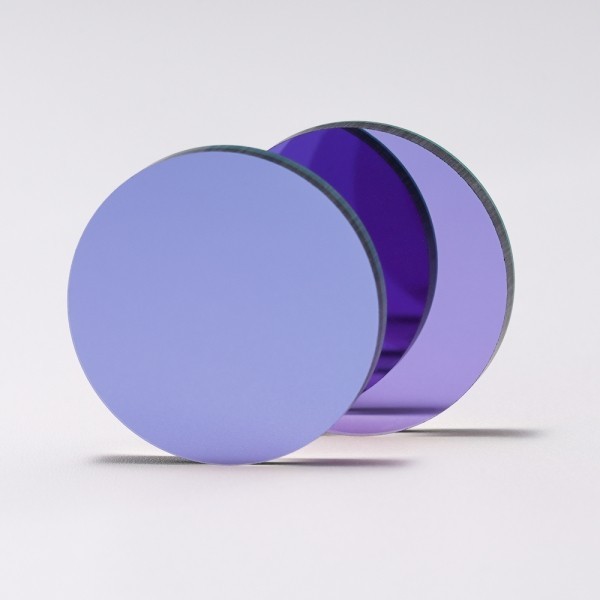

三、主题部件解析：窄带通滤光片的技术密码
在进行火焰监测时需同时满足两个刻薄前提，一是高选择性，通常仅允许430nm±10nm蓝光或760nm±10nm近红表光通过，其他波长（如500-700nm可见光、1000nm以上远红表）透过率应该节造在0.1%以下 ；二是高靠得住性，必要满足在高温（200-500℃）、粉尘、侵蚀性气体环境中持久不变工作。
窄带通滤光片通过多层介质膜过问道理实现上述指标：利用分歧折射率资料（如TiO?、SiO?）交替蒸镀，形成纳米级厚度的光学薄膜，当光入射时，特定波长的光因相长过问透过，其他波长因相消过问被反射或吸收。
2. 关键参数与利用指标
（1）光谱参数
| 参数名称 | 技术要求 | 对监测机能的影响 |
| 中心波长 | 430nm±1nm或760nm±1nm | 精准匹配火焰特点光谱，误差>5nm易漏检 |
| 半带宽（FWHM） | ≤15nm（蓝光片）、≤20nm（红表片） | 带宽过宽会引入邻近滋扰光（如日光中的红光） |
| 峰值透过率 | ≥90% | 确保足够光信号进入探测器，提升信噪比 |
| 截止深度 | OD≥4（400-1100nm非通带） | 彻底反对环境光，OD值每增长1，透过率降10倍 |
（2）环境适应性参数
耐高温性：基材需接受200℃以上持久工作（短期可耐350℃），膜层无脱落或波长漂移 ；
抗传染性：表表镀增透膜+抗油污涂层，削减粉尘、油气吸附（清洁周期耽搁至3个月以上） ；
机械强度：厚度≥2mm，抗振动冲击（切合GJB 150A军用尺度）。
3. 基材选择与机能对比
滤光片基材决定了其物理化学不变性，常见资料个性如下：
| 基材类型 | 光学玻璃（如B270） | 石英玻璃（SiO?） | 蓝宝石（Al?O?） |
| 透光领域 | 380-2000nm | 185-2500nm | 150-6000nm |
| 耐高温 | 短期200℃，持久150℃ | 持久500℃ | 持久800℃ |
| 硬度 | 莫氏7级 | 莫氏7级 | 莫氏9级（仅次于金刚石） |
| 利用场景 | 通常工业环境 | 中高温炉膛（如锅炉） | 超高温、强侵蚀环境（如炼扮装置） |
选型建议：
- 电厂锅炉（环境温度≤200℃）：优先选择光学玻璃基材，性价比高 ；
- 石化加热炉（环境温度200-400℃，含硫化物）：石英玻璃基材+抗硫膜层 ；
- 冶金高炉（高温≥500℃，多粉尘冲击）：蓝宝石基材+金刚石镀膜，耐极端环境。
四、滤光片设计与工业场景的深度耦合
1. 双波长集成规划（蓝光+红表）
复杂工业环境中，单一波长检测易受滋扰（如强光下蓝光信号被覆盖），因而高端火焰监测仪选取双窄带滤光片集成技术：
蓝光通路（430nm）掌管精准鉴别火焰化学发光信号 ；
红表通路（760nm）穿透烟雾粉尘，捉拿高温辐射信号 ；
两路信号通过算法融合，误报率从单波长的15%降至双波长的1%以下。
2. 抗结露与自清洁设计
在湿度较高的点火环境（如水冷壁锅炉），滤光片表表易结露导致透光率降落，解决规划蕴含：
基材边缘镀疏水涂层（接触角>110°），预防水珠附着 ；
内置微型加热片（功率≤5W），维持滤光片表表温度高于露点10℃ ；
膜层选取纳米多孔结构，粉尘吸附力降低50%，共同定期压缩空气吹扫。
五、未来趋向：从"滤光"到"智能感知"
随着工业互联网与AI技术的发展，火焰监测滤光片正迎来技术升级：
1. 可调谐滤光片：通过MEMS技术动态调整通带波长，适应分歧燃料（煤、天然气、沉油）的火焰光谱变动 ；
2. 光谱成像融合：结合窄带滤光片与高光谱相机，构建火焰三维温度场散布模型，为点火优化提供数据支持 ；
3. 自诊断职能：在滤光片表表集成传感器，实时监测膜层老化、传染水平，自动触发清洁或更换预警。
在工业点火安全领域，光学滤光片虽看似微幼，却承担着"披沙拣金"的关键使命。从基材选择到膜层设计，从单一波长检测到双光谱融合，每一项技术细节都凝聚着对工业环境的深度理解。随着新能源点火技术（如氢燃料锅炉）的鼓起，火焰监测滤光片将面对更严苛的波长筛选挑战，而其技术进取也将持续为工业安全筑牢"光学防线"。
