滤光片若何影响LCD液晶显示屏显示的？
相信各人都几多看过一些关于我的世界的视频 ，当一个方块以某种固定色彩分列成一行行时 ，便能够组成分歧的二维图形 ；我们都知路 ，组成人眼可见的彩色世界的根基色彩R（红）G（绿）B（蓝） ，倒剽个方块足够幼 ，且这些方块能够通过光透过强度进行各自调控时 ，它便成为一个像素点 ，这些像素点形成的阵列（如条状阵列或Delta分列）通过不休变动色彩形成分歧的图像成效 ；倒剽些像素点足够幼而多时 ，便形成了我们所说的分辨率。
（我的世界阵列推算器换算-图源网络 ，侵删）
那么 ，这些“方块”是若何通过变动色彩的呢！这里我们就要介绍一下LCD成像了 ；
在LCD成像中 ，由LED灯管或侧入式导光板发出纯白色光（含所有可见光谱） ，白光自身无图像信息 ，需被精密操控。液晶层是由两片玻璃基板夹持的液晶分子层 ，未通电时液晶分子呈90°扭曲 → 疏导光线旋转90° ，通电时：液晶分子竖直分列 → 光线无旋转。

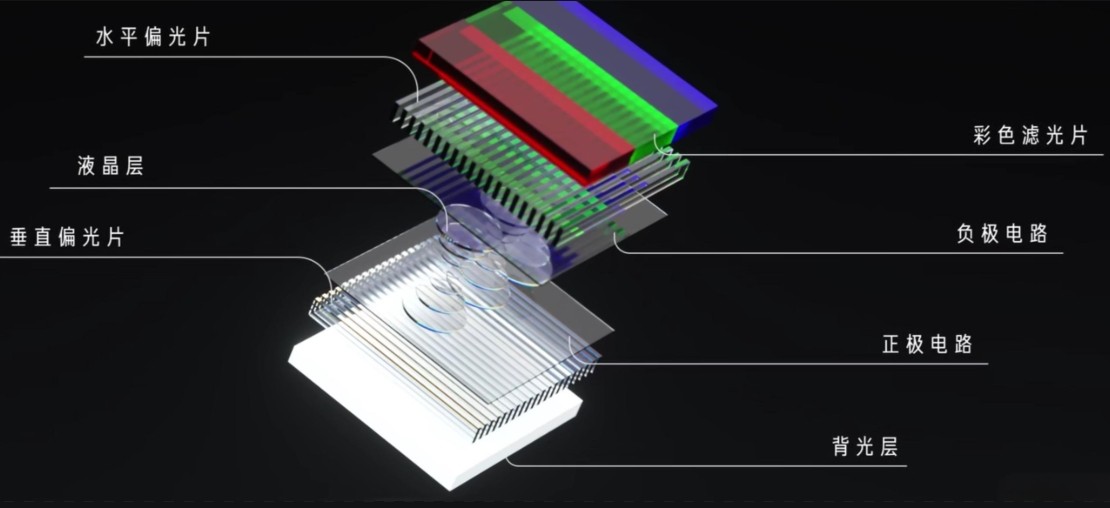

（LCD成像元件）
此时由高低偏光片掌管协调作战:
下偏光片仅允许竖止伛动光通过（如只放杏装立正”的光） ；
上偏光片仅接管水平振动光（如只迎接“躺平”的光） ，
→ 未通电：光被旋转90°后匹配上偏光片 → 亮像素
→ 通电：光未被旋转 → 被上偏光片反对 → 暗像素
此时已形成是非图像（如同老式液晶推算器）。
接下来 ，就是彩色滤光片阐扬的时辰了 ，这些是非光影将在彩色滤光片的滤波下转化为壮丽色彩 ，彩色滤光片由的微观结构宰割为红(R)/绿(G)/蓝(B) 三个子像素 ，子像素约3微米（头发丝的1/25）。

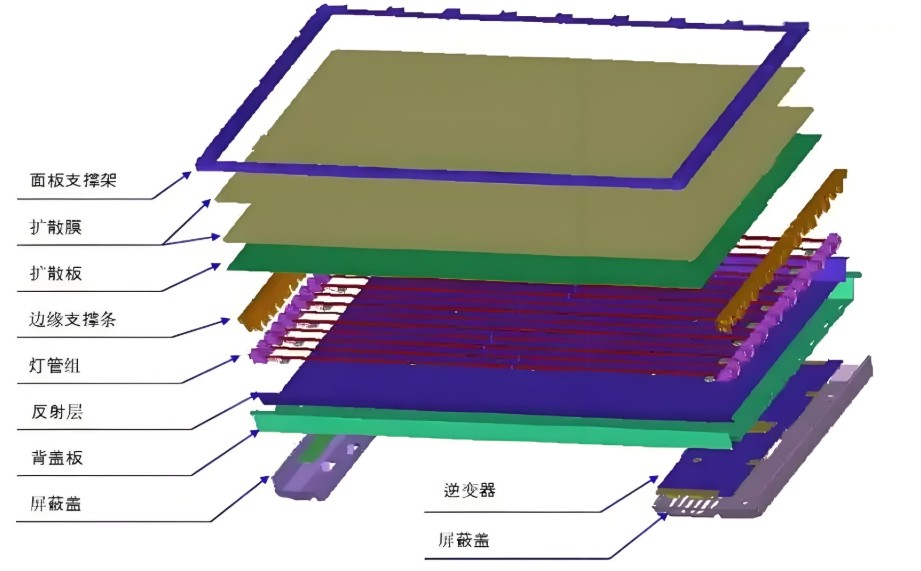

（LCD液晶模组）
这是实现彩色显示的关键。对于彩色LCD屏（即便是单色屏 ，早期也有灰色滤光片） ，在液晶层和面向用户的上偏光片之间 ，有一层彩色滤光膜。
作用：这层膜由无数微幼的红(R)、绿(G)、蓝(B)三种色彩的滤光单元（类似马赛克）组成。背光（白光）通过液晶层后 ，再经过这些RGB滤光单元 ，就被过滤成了红、绿、蓝三原色光。通过节造每个像素点上RGB子像素的亮度混合 ，就能显示出各类色彩。

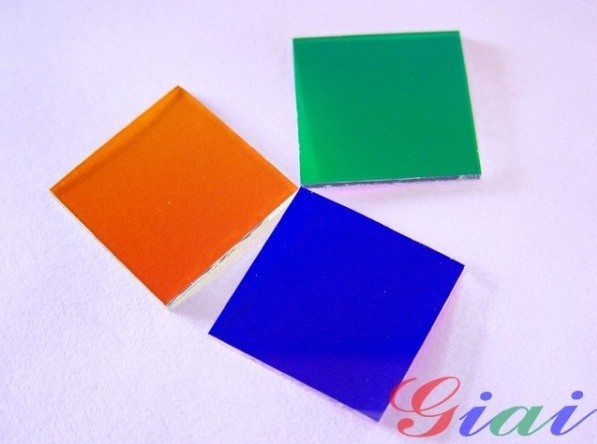

（彩色滤光片-仅做配图展示）
工作道理

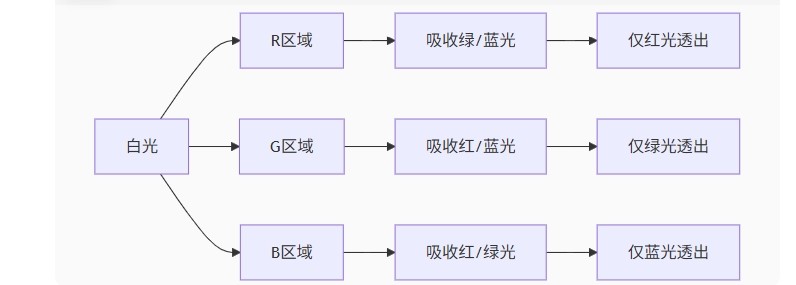

（LCD发光道理）
混色道理：人眼在正常视距下自动混合三原色（如：R+G=黄 ，R+B=品红 ，G+B=青）
当然 ，好多人比力好奇 ，三原色是若何通过调控混合成色的呢！其实也很单一 ，例如必要显示成黄色时 ，红色子像素调控为100%亮度 ，绿色子像素调控为100%亮度 ，蓝色子像素调控为0%亮度 ，即可显示黄色成效。
关键组件2：玄色矩阵（Black Matrix）
地位：彩色滤光片间的金属隔断
作用：预防相邻子像素串色（如红色侵入绿色区）、提升对比度（如同像素间的“防溢堤坝”）
滤光片的主题价值
| 作用维度 | 技术实现 | 用户感知影响 |
| 色彩天生 | RGB三原色精准分离 | 屏幕显色是否鲜艳真切 |
| 对比度 | 玄色矩阵阻隔杂散光 | 玄色是否纯正不发灰 |
| 可视性 | 圆偏光片解除环境反光 | 阳光下能否看清屏幕 |
| 能效 | 高透光率资料削减光损失 | 高透光率资料削减光损失 |
典型案例：
通常LCD屏色域约72% NTSC（sRGB 100%）
量子点滤光片（如三星QLED）色域达110% NTSC
道理：量子点将蓝光转化为纯红/绿光 ，光谱纯度提升40%*
技术演进：滤光片的未来
超薄化：折叠屏用PET基材代替玻璃 ，厚度从200μm降至50μm
自觉光代替：MicroLED技术取缔滤光片（每个像素自觉光）
光效革命：无偏光片设计（金属线栅偏振器）提升透光率至90%
成像链的关键枢纽
总的来说 ，滤光片如同LCD显示屏的「色彩翻译官」——它将液晶层输出的是非光信号 ，通过数百万个微缩RGB滤镜转化为彩色图像。没有滤光片的精密分光 ，再先进的液晶技术也只能出现灰色世界。正是这些纳米级的“染色师”与“光警员”（偏光片）协同工作 ，才让方寸屏幕得以展示亿万象色彩。
