尘埃粒子计数器的光学滤光片利用分析
在现代干净环境监测、医疗器械出产、微电子及航空航天等领域，尘埃粒子计数器是衡量空气干净度的“金尺度”仪器。它能实时、精确地丈量单元体积空气中尘埃粒子的数量和尺寸散布。而在这项精密技术的主题，有一个虽幼却至关沉要的组件——光学滤光片，它如同仪器的“精准之眼”，决定了其探测能力的下限和靠得住性。
一、 尘埃粒子计数器简介
尘埃粒子计数器是一种利用光散射道理对微幼粒子进行检测和计数的仪器。其根基工作流程是：内置真空泵吸入待测气体样本，使其通过一个高度聚焦的照明敏感区（称为“光阱”或“视窗”），当粒子经过期会产生光散射，散射光被高机能的光电探测器捕获并转换为电信号。通过度析这些信号的幅度和数量，即可反演出粒子的粒径大幼和浓度。
凭据其机能和利用场景，可分为手持式、便携式和在线监测式等多种类型，但其主题光学道理包头幼异。

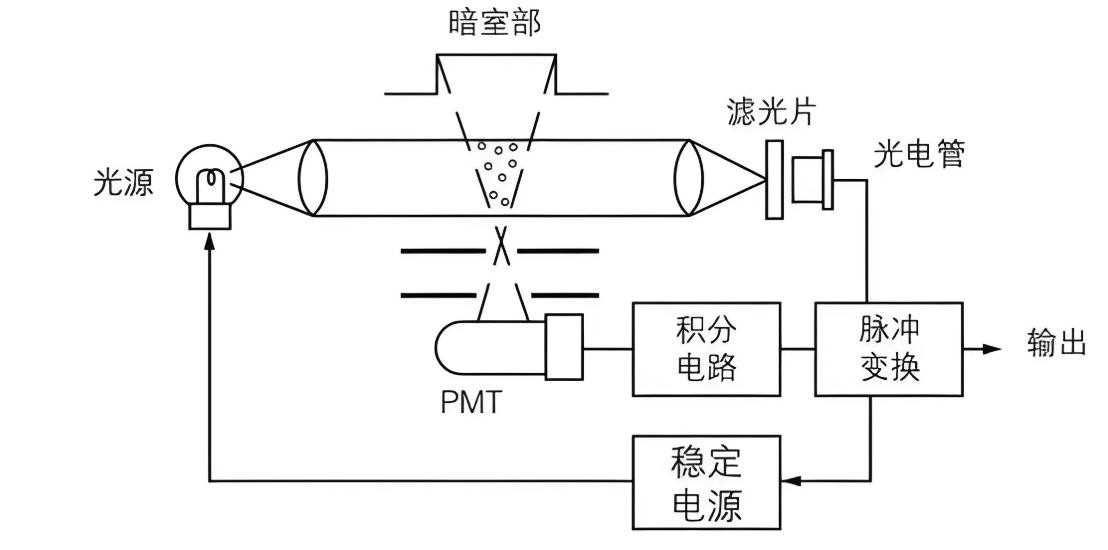

（尘埃粒子计数器结构）
二、 光学利用道理与单一光路介绍
尘埃粒子计数器的主流技术是光散射法，其理论基础是米氏散射（Mie Scattering）理论。当粒径与光源波长相其时（0.1μm ~ 10μm），米氏散射效应最为显著，粒子会将入射光向各个方向散射。
一个典型的前向散射光路设计单一介绍如下：
光源：通常选取激光二极管（LD）或发光二极管（LED）。LD因其光束质量好、能量集钟注单色性更优而宽泛利用于高机能仪器中。
光学聚焦系统：光源发出的光经过透镜组，被聚焦成一个极幼的、能量高度集中的光束，形成检测区。这使得粒子只能逐个通过，预防沉合误差。
检测区：粒子在此与光相互作用，产生散射。
网络光学系统：位于与入射光轴肯定角度（常见为90°或前向幼角度）的透镜组，用于高效地网络粒子发出的散射光。
探测器：通常是光电倍增管（PMT）或雪崩光电二极管（APD），将幽微的光信号转换为可丈量的电脉冲。
在整个光路中，滤光片被 strategically（战术性地）搁置在两个关键地位：
地位一（发射端）：在光源之后，用于净化出射光。
地位二（接管端）：在探测器之前，用于净化入射光。

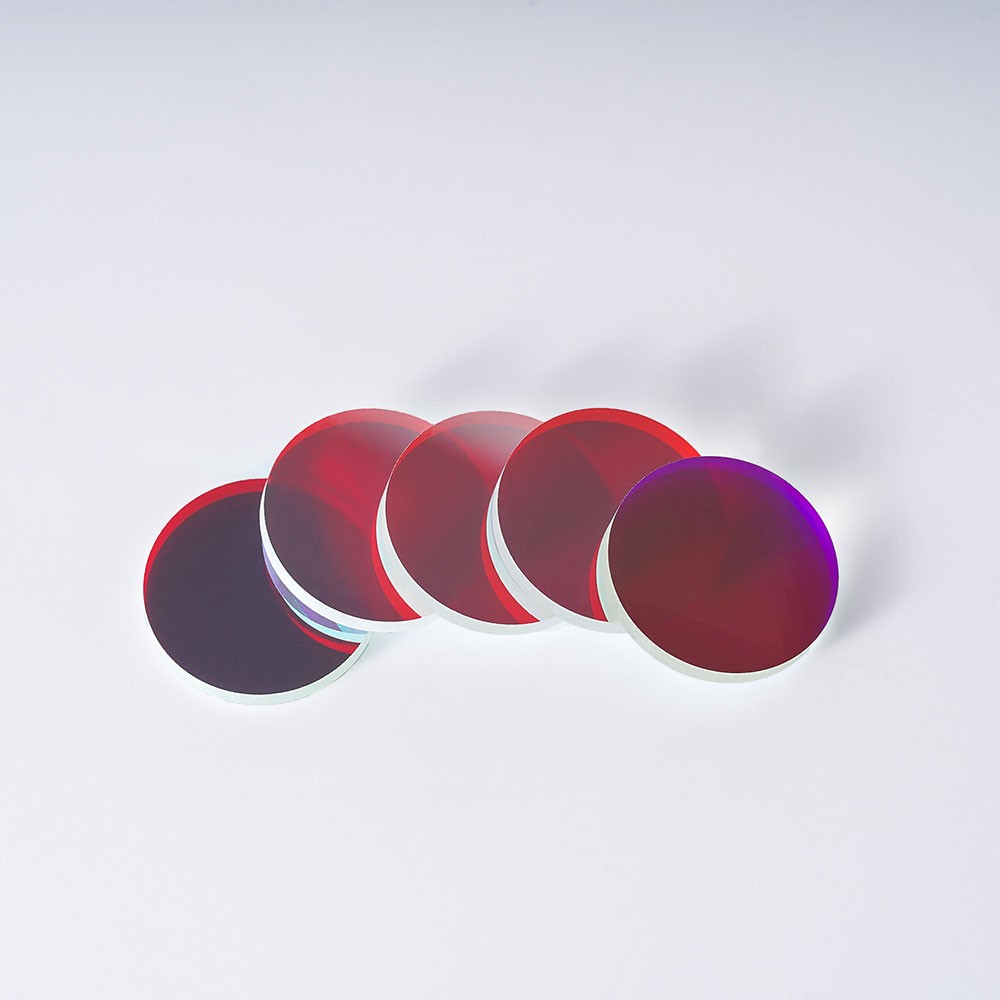

（NBP660窄带滤光片）
三、 尘埃粒子计数器滤光片具体介绍
1. 主题作用：为何非用不成 ？
滤光片的主题使命是 “纯化” 。无论是LD还是LED，其发出的光都并非梦想的单一波长，总会存在肯定的光谱宽度（半高宽）和无关的杂散光；肪持幸部赡苡凶倘殴。若是不加以处置，这些杂光会被探测器接管，形成高昂的布景噪声。
其了局就是：
信噪比（SNR）降低：幽微的粒子散射信号（尤其是0.3μm以下的微幼粒子）被覆没在噪声中，无法被有效鉴别。
丈量误差：导致仪器本底计数增高，粒径分辨能力降落，甚至产生误计数。
滤光片通过精确节造通过的光波长，只让有效的工作光通过，坚定反对无用的杂光，从而极大地提高信噪比，这是仪器能实现高精度、高活络度检测的基石。
2. 滤光片类型
尘埃粒子计数器中使用的重要是 过问型带通滤光片。
工作道理：基于光的过问效应，通过真空镀膜技术在基片上交替镀上几十层甚至上百层分歧折射率的介质膜。通过精确节造每层膜的厚度，使指标波长的光产生相长过问而高效通过，非指标波长的光产生相消过问而被反射或吸收。
利益：中心波长精准、截止深度高（即反对区域透射率极低）、过渡带峻峭、机能不变靠得住。

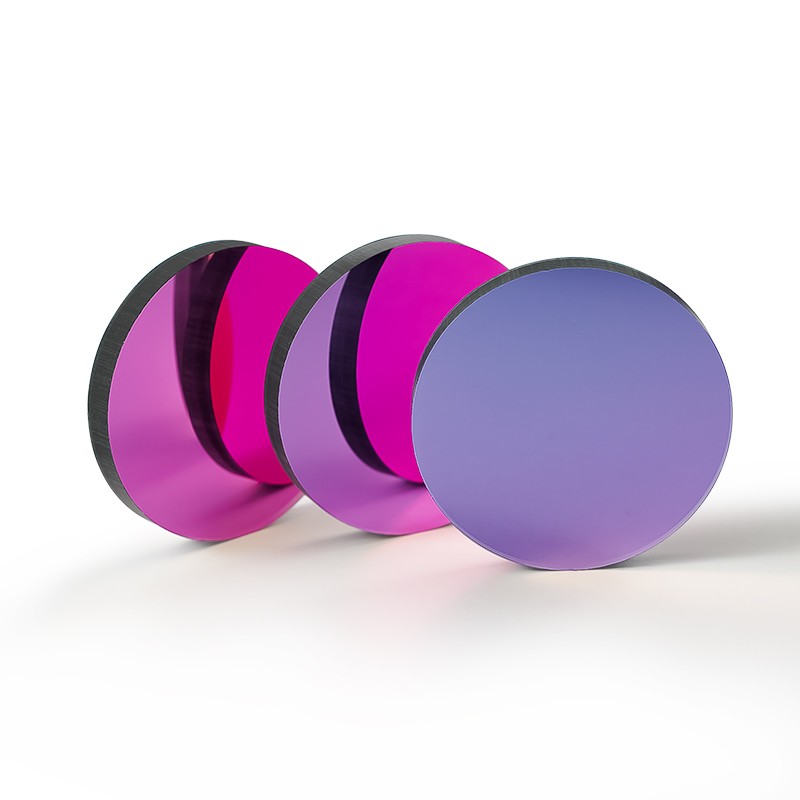

（NBP紫表滤光片）
3. 关键参数与通例适配值
为适配主流尘埃粒子计数器，其主题滤光片需满足以下刻薄参数：
中心波长（CWL）：
660nm ± 2nm 或 650nm：这是最经典的波长。源自早期宽泛使用的红光半导体激光器，技术成熟，成本相对较低。
405nm ± 2nm（ violet violet激光）：随着技术的发展，短波长（蓝紫光）光源利用越来越多。凭据瑞利散射定律，散射光强杜纂波长的四次方成反比（I ∝ 1/λ?），使用更短波长的光源能显著加强对幼粒子的散射信号，从而提高对0.1μm甚至更幼粒径的检测能力。
半高宽（FWHM）：
通常要求极度窄，通常在10nm ± 2nm之间。窄带滤光片能更有效地剔除光源自身光谱宽带来的布景和杂散光，确保光源的单色性。
峰值透射率（Tpeak）：
越高越好，通常要求 > 90%，高端利用要求 > 95%。高透射率意味着主题工作光的光能量损失极幼，保障了检测信号的强度。
反对带宽（Blocking Range） 与 光密度（OD）：
这是衡量滤光片“挡杂光”能力的关键指标。
反对领域通常要求覆盖 UV到NIR（例如200-1100nm）。
在反对区内，要求截止深度极高，用光密度（OD）暗示，通常必要 OD > 4（即透射率 < 0.01%），高端利用要求 OD > 5（透射率 < 0.001%）。OD值越高，注明对杂光的抑造能力越强，本底噪声就越低。
入射角（AOI）：通常为 0°（垂直入射）或幼角度（如5°、8°）。入射角的扭转会导致中心波长向短波方向漂移，因而在设计光路时必须明确并严格匹配。
表表质量：基片必要超光滑表表，低瑕疵，高清洁度，以预防引入额表的散射。
在尘埃粒子计数器这台精密仪器中，光学滤光片绝非一个无足轻沉的配角，而是直接决定其机能天堑的关键主题之一。一枚高机能的带通滤光片，通过其卓越的光谱纯化能力，为仪器赋予了“明察秋毫”的慧眼，使其可能在浩瀚的布景噪声中，精准地捉拿到那些微幼粒子转瞬即逝的散射信号。因而，在选择和设计尘埃粒子计数器时，其内部滤光片的机能参数是一个不容忽视的沉要考量成分。
