在我们日常的设想中，镜子通常是一块玻璃背面镀上一层薄薄的金属（好比银或铝）。这层金属能高效地反射大部门光线，无论是可见光还是其他波段的电磁波。然而，在精密的光学世界里，这种金属反射镜却存在一个致命的弊端：吸收损耗。

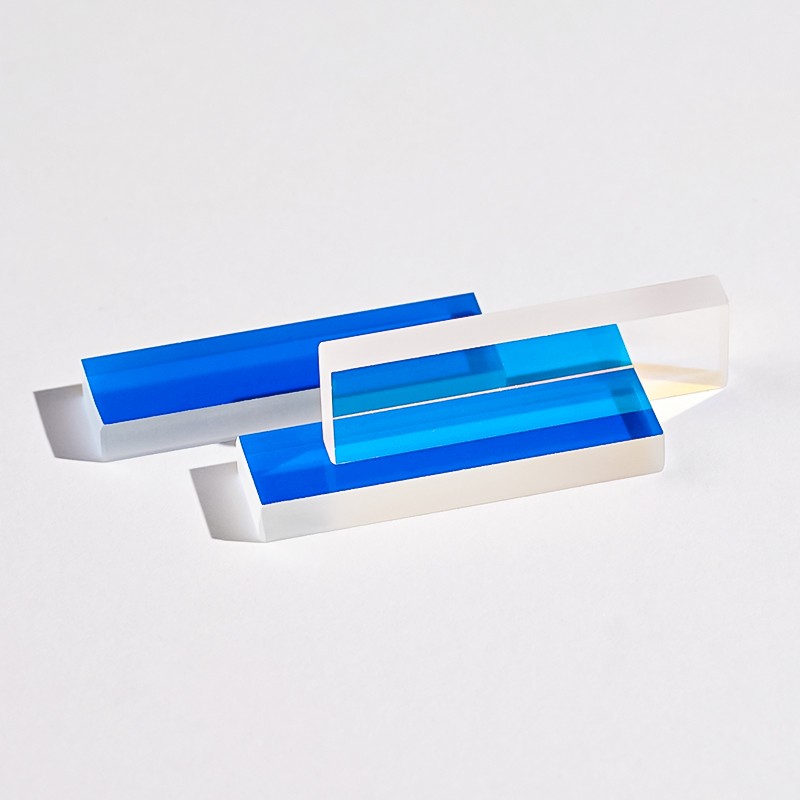

（650nm反射镜）

我们都知路，光照在金属反射镜上时，金属会吸收一幼部门入射光并将其转化为热能。对于家用镜子而言，这微不及路，但对于功率动辄数千瓦的工业激光器，这些极其幽微的光学信号所造成吸收就意味着镜片可能被销毁，或者信号被噪声覆没。因而，一种机能更卓越的反射镜诞生了——全介质反射镜。它就像一位精准的“彩虹捕手”，能险些毫无损耗地将特定色彩的光美满反射回去。

一、全介质反射镜：一种齐全由介电（绝缘）资料组成的镜子

全介质反射镜，顾名思义，是一种齐全由绝缘介质资料（如二氧化硅SiO?、二氧化钛TiO?、五氧化二钽Ta?O?等）通过精密镀膜技术交替堆叠而成的光学元件。

它的主题使命是：在特定的波长、特定的角度下，实现极高的反射率（通常>99.9%，甚至可达99.999%），同时将光线的吸收和散射损耗降到极低。

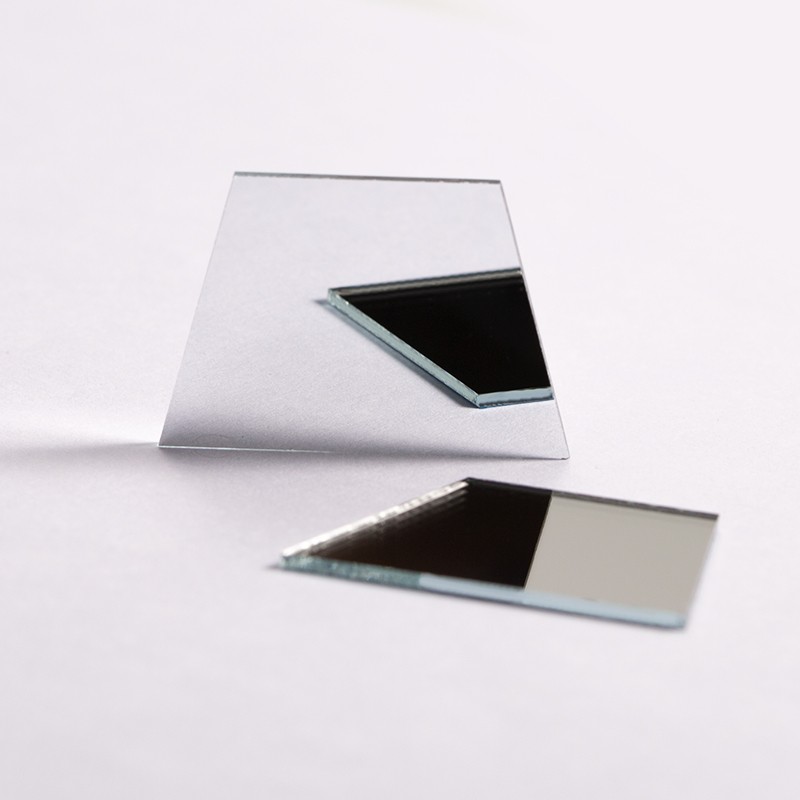

（镀铝反射镜）

与金属镜的单一对比：

金属镜：反射带宽很宽（从紫表到红表都能反射），但反射率有上限（通常约90-98%），且肯定有吸收。

全介质镜：反射带宽较窄（通常只针对特定波长设计），但反射率极高（>99.9%），吸收损耗极低（<0.01%）。

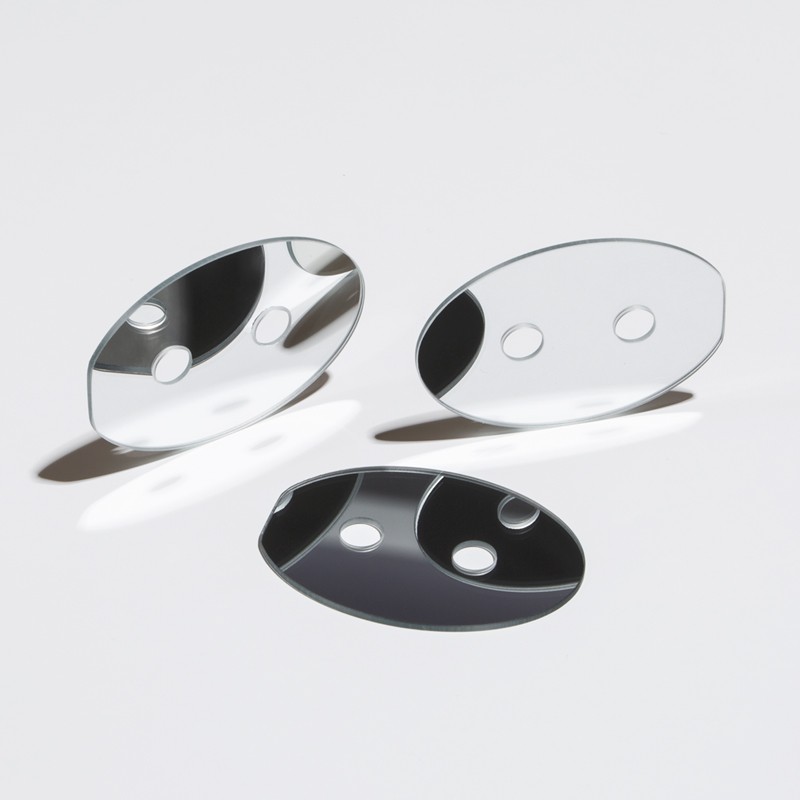

（905反射镜）

二、 主题道理：光的“千层糕”与过问效应

全介质反射镜的工作道理基于光学中最沉要的景象之一：薄膜过问。你能够把它设想成一块精心造作的“光学千层糕”。

1. 根基结构：这种镜片是在一个高度抛光的基底（通常是玻璃或晶体）上，交替镀上两种折射率分歧的介质薄膜。一层是高折射率资料（H层，如TiO?, Ta?O?），另一层是低折射率资料（L层，如SiO?, MgF?）。通常从基底起头，以 H/L/H/L... 的挨次堆叠几十甚至上百层。

2. 过问相长——构建反射波的“同盟军”：当一束光照射到这堆薄膜上时，它会在每一层膜的高低界面都产生反射和折射。这些无数次的反射会产生大量频率一样、但传布方向有轻微差此外反射光波。

全介质反射镜的精妙设计在于，通过精确节造每一层膜的光学厚度（物理厚度 × 折射率），使其刚好蹬宗指标波长λ的四分之一（λ/4）。

凭据颠簸光学道理，这些光波相遇时会产生相长过问——即波峰与波峰叠加，波古纂波谷叠加，其了局是光的振幅（强度）被极大地加强。

反之，那些本应透射从前的光波，由于层与层之间的过问效应，大部门会产生相消过问（波峰遇波谷，相互抵消）。最终，险些所有的光能量都被“堵”了回去，被迫向反射方向传布。

单一来说，全介质反射镜并非像金属镜一样靠“挡”住光来反射，而是通过精密的过问效应，让所有反射光“措施一致、群策群力”，从而实现了近乎美满的反射。

（介质反射镜）

三、 关键光学参数：若何界说一面好镜子

反射率 (Reflectance)：最沉要的参数，指被反射的光能量与入射光总能量的比值。全介质镜的指标是无限靠近100%。

中心波长 (Central Wavelength, CWL)：反射率最高的那个特定波长。镜子是针对这个波长设计的，例如1064nm激光镜、1550nm通讯镜。

带宽 (Bandwidth)：反射率高于某个特定值（如99%）的波长领域。全介质镜的带宽通常较窄，但能够通过特殊设计加宽。

入射角 (Angle of Incidence, AOI)：光线射向镜面的角度。反射个性（出格是中心波长）会随入射角变动而变动，设计时必须明确。

危险阈值 (Laser-Induced Damage Threshold, LIDT)：镜片所能接受的最大激光功率/能量密度而不被败坏。由于介质资料吸收极低，全介质镜的LIDT远高于金属镜，这是其用于高能激光系统的关键。

偏振敏感性：在非正入射时，S偏振光（偏振方向垂直于入射平面）和P偏振光（平行于入射平面）的反射个性会有所分歧。在某些利用中必要出格把稳。

四、 光学镀膜加工：纳米级的精密雕塑

造作全介质反射镜是尖端造作工艺的体现，重要选取物理气相沉积（PVD） 技术，最常见的是：

电子束蒸发 (E-beam Evaporation)：用高能电子束轰击固态膜料（如TiO?, SiO?颗粒），使其加热升华，汽化的分子向上活动并均匀沉积在缓慢旋转的基底上。通过晶控仪实时监控膜厚，精度可达纳米级别。

离子束溅射 (Ion Beam Sputtering, IBS)：一种更先进的技术。用惰性气体（如氩气）产生的离子束轰击靶材（膜料），通过物理碰撞将靶材原子“溅射”出来，沉积在基底上。IBS技术造备的薄膜密度极高、缺点极少，因而散射损耗更低，危险阈值更高，机能最优异，但成本也更高。

整个镀膜过程必要在超高真空环境中进行，以预防任何杂质气体分子混入薄膜中，影响其纯度和光学机能。

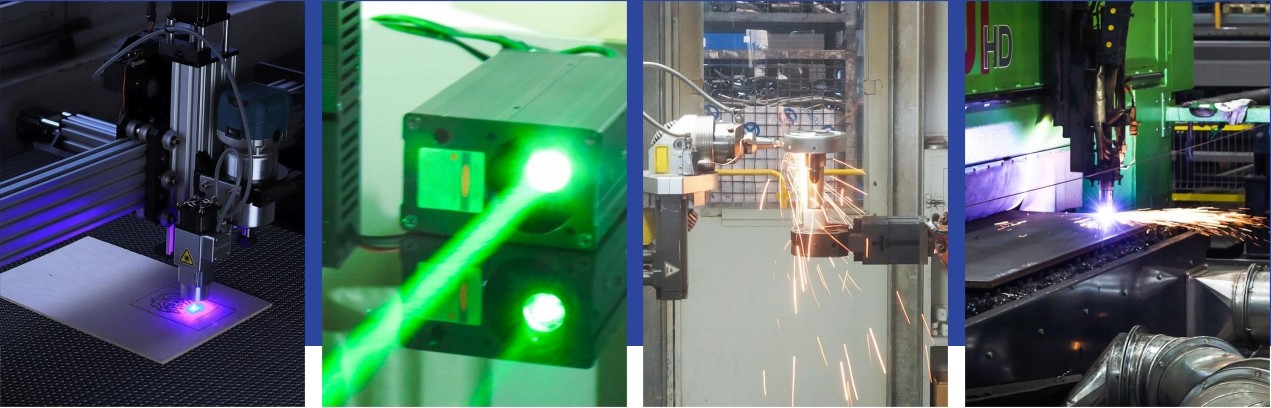

五、 宽泛利用场景：从尝试室到日常生涯

全介质高反镜是现代光学和光子学不成或缺的基石，其利用遍布各个领域：

激光技术：这是其最主题的利用。所有激光器的谐振腔都必须由两面高反镜组成，能力让光子在中央来回振荡、放大。无论是手术用的医用激光器、切割金属的工业激光器，还是科研用的超快激光器，其主题都离不开低损耗、高抗危险的全介质反射镜。

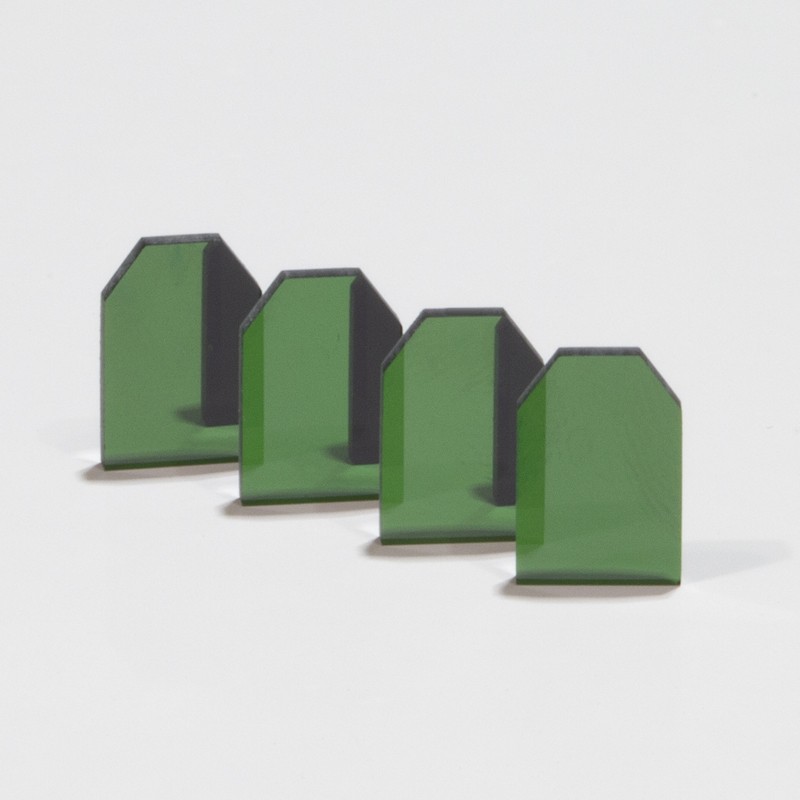

光通讯网络：在光纤通讯系统中，必要各类波分复用（WDM）器件来归并和分离分歧波长的光信号；谌橹示瞪杓频谋∧ぢ瞬ㄆ鳎═FF） 是其中的关键元件，可能精确地让特定波长的光通过或反射，从而实现高速数据的传输与路由。

精密光谱学：用于分析物质成分和结构的光谱仪（如嘎凤叶变换红表光谱仪FTIR）中，必要分束器来宰割光路。全介质镀膜能够造作出效能极高、特定波段机能优化的分束器。

天文与航天：太空望远镜（如哈勃、韦伯）的精密光学系统内部，大量使用全介质反射韭反疏导和把持来自遥远天体的幽微光线，最大化光信号的利用效能。

消费电子：固然不直接可见，但智能手机中的面部鉴别传感器、AR/VR头盔中的光学组合器等，内部都集成了微幼的全介质光学薄膜元件。

全介质反射镜，这件人类微观造作工艺的杰作，美满诩蚁缢若何通过把持光的颠簸性来实现对光路的极致节造。它舍弃了金属镜“广而不精”的个性，转而钻营在特定波段下“唯精唯一，近乎美满”的机能。从驱动工业出产的壮大激光，到衔接全球的通讯网络，再到索求宇宙奥秘的深空望远镜，全介质反射镜作为幕后英雄，静静地反射着光线，推动着现代科技不休向前发展。
