高功率激光系统光学镜片镀膜解析
在高功率激光系统（如激光核聚变装置、工业激光加工机、科研用超强超快激光器）中，光学镜片不仅是光路的疏导者，更是能量传输的关键节点 。未经镀膜的镜片表表会反射掉相当一部门能量，并因吸收激光能量而发热，导致热透镜效应甚至永远性危险 。因而，高机能的光学镀膜是高功率激光系统可能不变、高效、安全运行的主题保险 。
(图源网络，侵删)
一、光学镜片基材：关键机能参数的量化选择
镀膜的机能与基材性质密不成分 ；牟唤鼍龆硕颇さ钠鸬，其热力学、光学和机械机能更是整个元件能否接受高功率负载的基础 。选择基材必须对以下主题参数进行量化考量：
光学性质：折射率与吸收系数是设计膜系和评估热负载的起点 。任何微幼的吸收（如10?? cm??）在高功率下城市产生显著的热效应 。
热力学性质：热导率决定了散热速度，热膨胀系数(CTE) 则影响扰爪力大幼，其与膜层的CTE失配是导致失效的主因 。
机械性质：硬度和弹性模量影响加工难度和环境耐久性 。

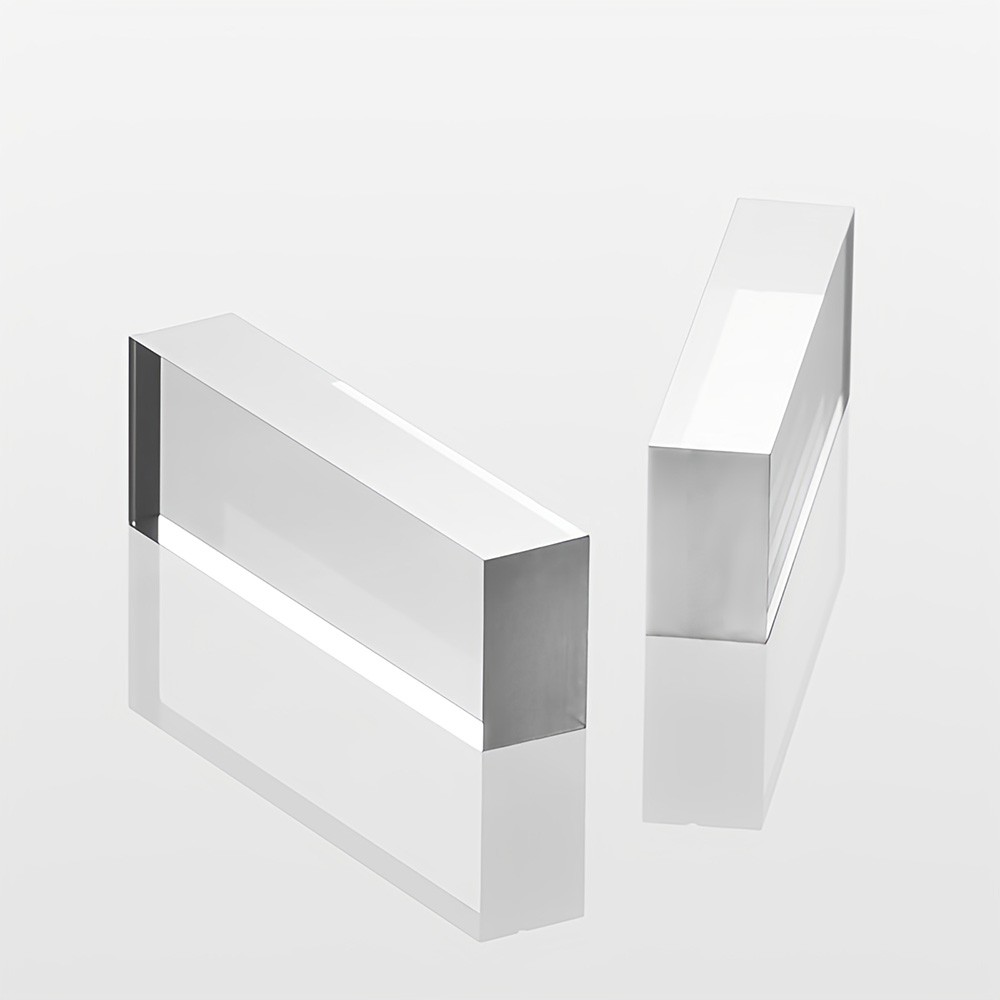

（石英玻璃）
常用高功率激光基材：
熔融石英（Fused Silica）：利用最广，紫表到近红表波段机能优异，热膨胀系数极低，热不变性好 。
硼硅酸盐玻璃（如BK7）：成本较低，常用于中低功率场景，但热导率较差，热膨胀系数较高 。
晶体资料：如硅（Si）、锗（Ge）（用于中远红表）、蓝宝石（Sapphire）（硬度极高，用于极端环境）、CaF?/MgF?（用于深紫表）等 。它们通常价值昂贵，加工难度大 。
主流高功率激光基材关键参数对比 (@1064nm):
| 资料 | 折射率 @1064nm | 热膨胀系数 (×10??/K) | 热导率 (W/m·K) | 吸收系数 (cm??) | 典型利用与备注 |
| 熔融石英 | ~1.45 | 5.5 | 1.38 | < 5 × 10?? | 黄金尺度 。用于从紫表到近红表的绝大无数高功率利用，热不变性极佳 。 |
| BK7 | ~1.51 | 71 | 1.11 | ~1 × 10?? | 用于中低功率 。热机能较差，热透镜效应显著 。 |
| 合成熔石英 | ~1.45 | 5.5 | 1.38 | < 2 × 10?? | 超高纯度，金属杂质含量极低（<1 ppm），LIDT比通常熔石英高20-30% 。 |
| 硅 (Si) | ~3.55 | 26 | 149 | 不合用 | 重要用于3-5 μm中红表波段 。高热导率是主题优势 。 |
| 蓝宝石 (Al?O?) | ~1.76 | 58 | 27.5 | 极低 | 极高的硬度和优良的热导率，用于恶劣环境及紫表、可见光领域 。 |
数据解读：
热透镜效应推算：对于100 W的陆续激光，吸收系数为1×10?? cm??的BK7基片与吸收系数为5×10?? cm??的熔石英基片，其产生的热畸变量可相差数倍 。
扰爪力分析：热膨胀系数（CTE）的差距直接影响膜-基界面的扰爪力 。CTE失配是膜层在高功率热循环下开裂或脱落的主因 。

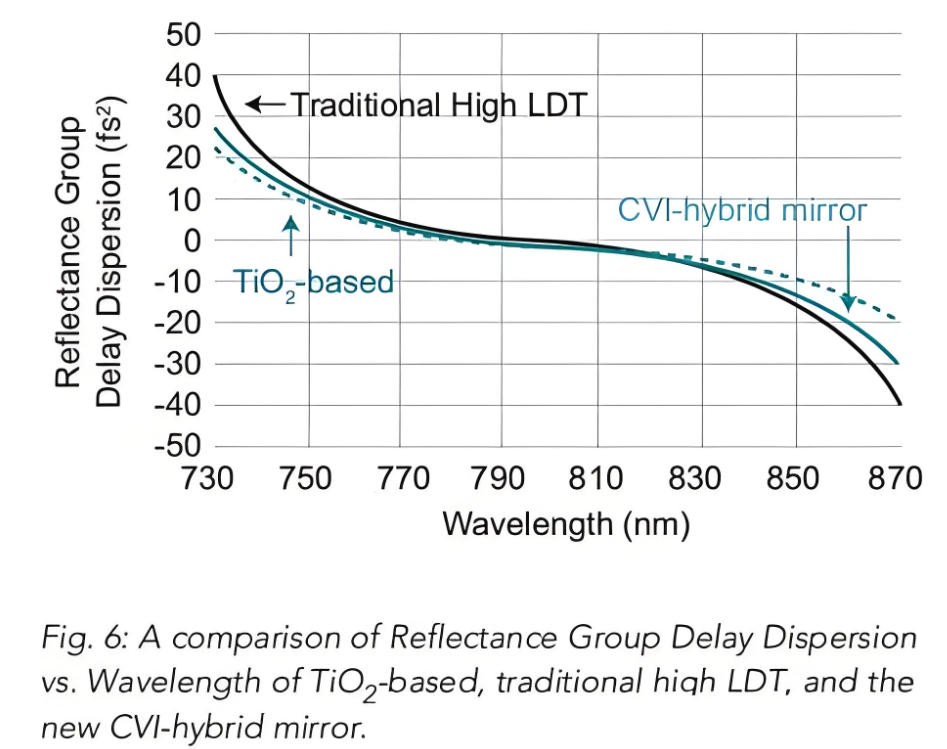

（激光危险阈值）
二、 镀膜要求的量化指标
抗激光危险阈值 (LIDT)：
丈量尺度：遵循 ISO 21254 尺度 。
机能水平：
通常电子束蒸发镀膜：~5-15 J/cm? (纳秒脉冲, 1064nm)
离子辅助沉积(IAD)镀膜：~15-25 J/cm?
离子束溅射(IBS)镀膜：> 30 J/cm?，顶尖工艺可达 50 J/cm? 以上 。
挑战：对于飞秒脉冲激光，危险机造分歧，LIDT通常用功率密度暗示，要求达 数百 GW/cm? 至 TW/cm? 量级 。
吸收与散射损耗：
吸收 (Absorption)：使用激光量热法丈量 。高端IBS镀膜要求体吸收损耗 < 5 ppm (0.0005%)，表表吸收损耗 < 1 ppm 。
散射 (Scatter)：使用积分散射仪丈量 。总积分散射 (TIS) 需 < 50 ppm 。
光谱机能精度：
高反膜 (HR)：在中心波利益反射率 R > 99.95%，顶级要求 R > 99.99% 。带宽Δλ需满足设计值（如Nd:YAG激光器的1064nm ±15nm） 。
增透膜 (AR)：渣滓反射率 R < 0.1% (单面)，顶级要求 R < 0.05%（“超等增透膜”） 。对于超快激光利用的宽带增透膜，要求在数百纳米带宽内R < 0.5% 。

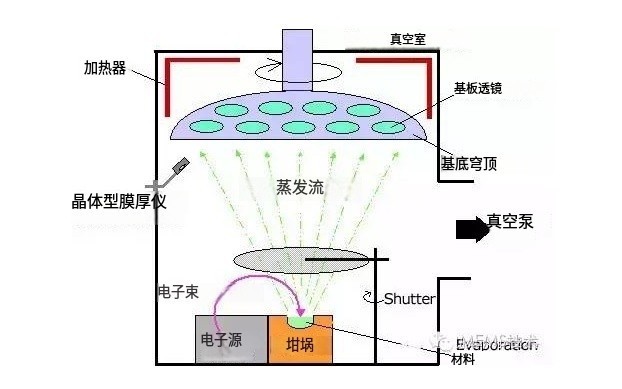

（电子束蒸发镀膜）
三、 镀膜工艺与主题参数对比
| 参数 | 电子束蒸发 (E-beam) | 离子辅助沉积 (IAD) | 离子束溅射 (IBS) |
| 沉积速度 | 快 (0.5 - 5 nm/s) | 中 (0.2 - 2 nm/s) | 慢 (0.01 - 0.1 nm/s) |
| 基底温度 | 高 (200 - 350 °C) | 中 (100 - 300 °C) | 低 (< 100 °C) |
| 膜层密度 | 较低 (多孔，~80-95%体密度) | 高 (>95%体密度) | 极高 (靠近100%体密度) |
| 表表粗糙度 | 较高 (~1-2 nm RMS) | 低 (~0.5-1 nm RMS) | 极低 (< 0.3 nm RMS) |
| 应力节造 | 通常为张应力 | 可调节（压应力或张应力） | 通常为可控压应力 |
| 典型LIDT | 中低 | 中高 | 极高 |
工艺选择的数据驱动决策：
选择IBS：当系统要求 LIDT > 25 J/cm? 且 吸收 < 10 ppm 时，IBS是唯一选择 。
选择IAD：当预算受限，且要求LIDT在15-20 J/cm?领域内，IAD是性价比最优解 。
选择E-beam：重要用于对危险阈值要求不高的能量激光或初步原型验证 。
四、 镀膜达标的量化检测
LIDT测试 (ISO 21254)：
步骤：使用1-on-1法，在待测光斑内照射多个点，每个点只照射一次 。
数据分析：通过线性回归拟合出危险几率曲线，将0%危险几率对应的能量密度值界说为LIDT 。
光斑尺寸：通常为200-1000 μm，需精确丈量以推算能量密度 。
吸收丈量：
激光量热法：直接丈量样品吸收激光能量后的温升 。活络度可达0.1 ppm 。
表表热透镜技术：活络度极高，可分辨体吸收和表表吸收 。

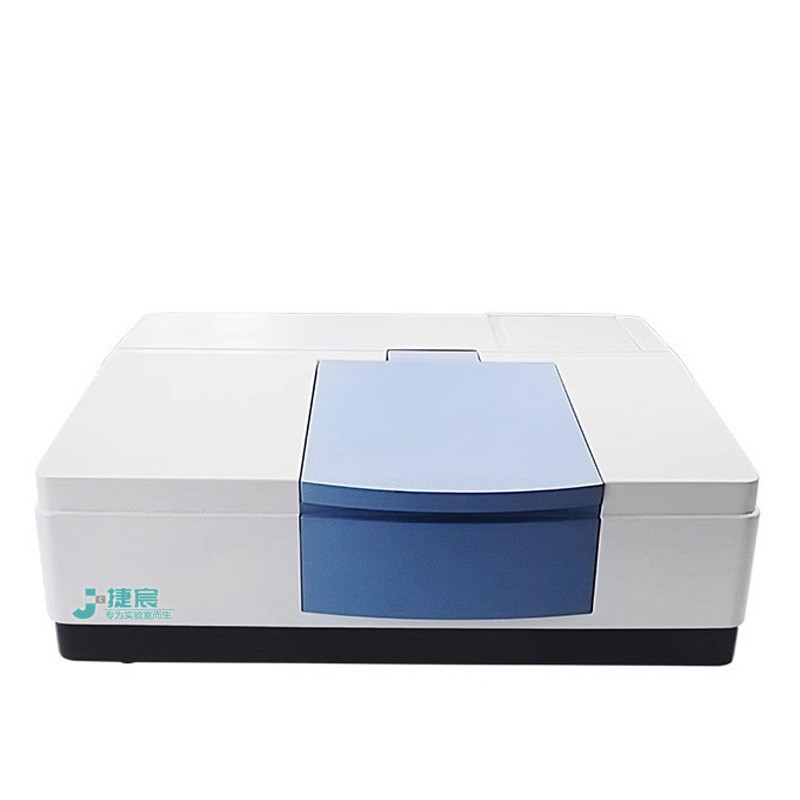

（分光光度计）
光谱机能：
分光光度计：精度达 ±0.05%，用于丈量R/T 。
白光过问仪：用于丈量膜层厚度和表表描摹，厚度节造精度可达 < 0.1% 。
五、 面对挑战的量化表述
1.缺点导致的电场加强：节瘤缺点是LIDT的最大杀手 。一个高度为100 nm的节瘤缺点，可导致其周围部门的激光电场强度加强为正常区域的2-3倍 。凭据危险阈值与电场强度的平方反比关系，此处LIDT将降至正常区域的1/4 到 1/9 。
2.热治理挑战的量化：如果一个10 kW的陆续激光被一个反射镜反射，即便其吸收率仅为5 ppm，也会有 50 mW 的功率被吸收 。若该热负载不均匀，将在光学元件内产生温度梯度（ΔT）和相应的热形变（OPD，光程差） 。OPD可推算为：OPD = (dn/dT + α(n-1)) * ΔT * t，其中dn/dT为热光系数，α为热膨胀系数，t为厚度 。此形变会严沉劣化光束质量（增大M?因子） 。
3.超快激光的非线性效应：飞秒激光危险阈值与脉冲宽度的平方根成正比（~√τ） 。一个在10 ns脉冲下LIDT为40 J/cm?的膜层，在100 fs脉冲下，其LIDT理论上约为 0.4 J/cm?（但现实机造更复杂，涉及多光子吸收） 。
4.大规模元件的均匀性节造：对于直径> 500 mm的基板，要保障膜厚均匀性在 ±0.1% 以内，对溅射源的布局、真空腔体内的压强和温度场均匀性提出了极致挑战 。
高功率激光镀膜已从一门艺术演变为一门精确的数据科学 。每一个百分比的反射率提升、每一个ppm的吸收损耗降低、每一个J/cm?的LIDT突破，都成立在对其物理机理的深刻理解、对工艺参数的纳米级节造以及对机能指标的量化表征之上 。未来，随着激光器功率和能量向艾瓦（EW）级迈进，对镀膜技术的要求将逼近资料物理的绝对极限，这必要跨学科的创新来界说下一代的技术参数尺度 。
