DLP投影仪光学滤光片深度解析
在现代显示技术中，德州仪器（TI）的数字光处置（DLP）技术凭借其高亮度、高靠得住性和卓越的动态成效，已成为投影领域的主流技术之一。公共往往将DLP的成功归功于其主题——DMD数字微镜芯片。然而，在DMD的“数字之舞”背后，一整套精密的光学滤光片系统表演着至关沉要的“光路治理者”角色。它们不仅是色彩的创造者，也是光路的调度员，更是系统寿命的守护神。
(图源网络，侵删)
一、DLP投影仪工作流程与滤光片的角色定位
要理解滤光片，首先需将其置于齐全的光路中。DLP投影仪的根基工作流程如下：
1.光源发光：LED、激光或超高压汞灯发出复合白光。
2.光路整合与匀光：光线通过透镜与积分棒，形成均匀的矩形光斑。
3.色彩治理与光路疏导（滤光片主题舞台）：此环节集中了各类滤光片：
净化：UV/IR截止滤光片首先过滤掉有害的紫表和红表光。
分离：二向色镜凭据波长对光线进行反射或透射，实现光路分离或合色。
天生：色轮（旋转的滤光片）将白光在功夫上序列化为红、绿、蓝等单色光。
4.DMD调造：时序性的单色光由DMD芯片进行像素级反射节造。
5.投影成像：反射的“开”状态光线通过镜头，在屏幕上合玉成彩图像。
由此可见，滤光片并非单一元件，而是一个各司其职的“职能家族”。下面，我们对其进行分门别类的精密化解剖。

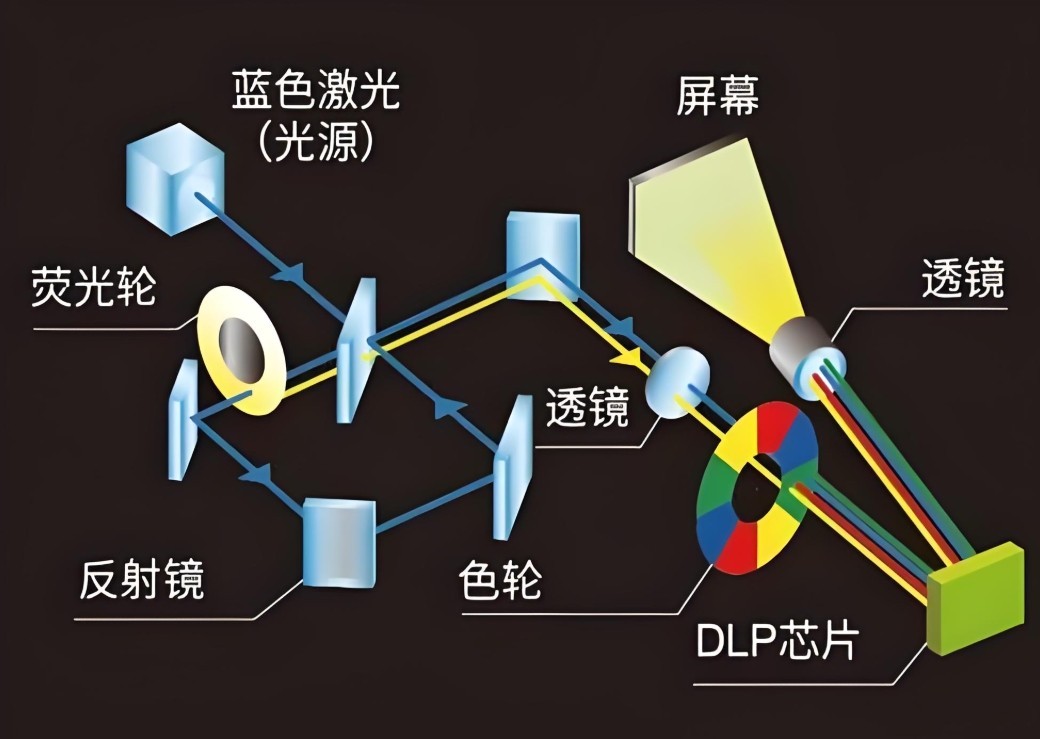

（DLP投影仪工作流程）
二、光学滤光片家族的职能化精密分析
第一类：色彩天生的主题——色轮滤光片
这是最直观的滤光片，其机能直接决定画面的色彩与亮度基础。
主题参数侧沉点：
光谱透过率曲线——色彩的“基因图谱”：
中心波长与带宽：不仅要求红、绿、蓝各自的中心波长（如~630nm,~540nm,~450nm）正确，更需严格节造其通带半高宽。更窄的带宽带来更高的色纯度，但会就义光通量；反之则亮度高但色彩发白。这是在色域与光效之间的关键衡量。
截止陡杜纂边带抑造：高机能色轮要求通带与阻带之间的过渡尽可能峻峭，并对阻带光线（即“串色光”）有极高的截止深度（光学密度OD值常需>4）。例如，红色滤光片必须在绿、蓝波段有极强的反对能力，任何泄漏城市导致色彩传染，降低色鼓和度。
峰值透过率——效能的“性命线”：每一片滤光片都钻营>95%的峰值透过率。在高速旋转的色轮上，1%的损耗都意味着可观的亮度损失和额表的热治理职守，这直接依赖于高质量的基材与先进的镀膜工艺。
热不变性与抗辐照能力——靠得住性的“基石”：色轮持久处于高强度光照（尤其是高能蓝光与紫表光）下。劣质滤光片会出现热致波长漂移（通常红移）和辐照致衰，导致投影仪在使用后出现色彩失真、亮杜桌久性降落。

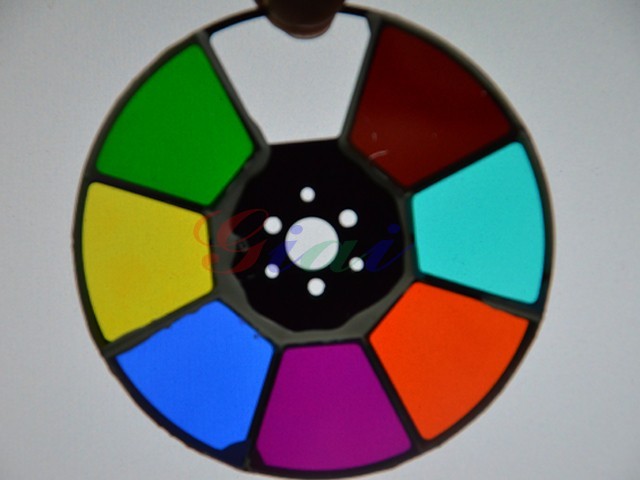

（色轮镜）
第二类：光路治理的幕后英雄——二向色镜
二向色韭符用光的过问道理，凭据波长选择性反射或透射光线，是光路整合与分离的“交通枢纽”。
主题参数侧沉点：
分光个性——光路的“调度指令”：
其主题是分光曲线，即反射率/透过率随波长的变动关系。
案例：在激光荧光投影系统中，一片关键的二向色镜必要高反射（>99.5%）蓝色引发激光，同时高透过（>95%）激光引发产生的黄色荧光。这就要求其分光曲线在激光波利益有一个极高的反射峰，并在荧光波段迅速转换为高透射区，且过渡带必须极窄（如<20nm）。任何误差城市导致光能损失或色彩混乱。
入射角个性——必须精确节造的“变量”：二向色镜的光谱个性对入射角极为敏感。光线非垂直入射时，其分光曲线会向短波方向蓝移。因而，光学设计必须凭据光线的现实入射角（如45°）进行定造和赔偿，不然现实机能将与理论设计天壤之别。

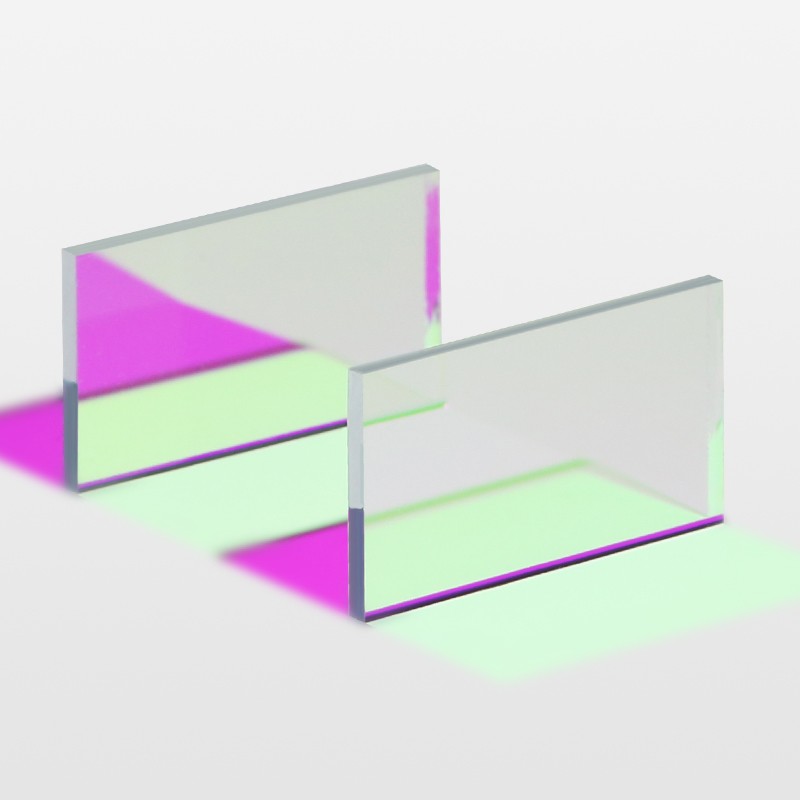

（二向色镜）
第三类：系统；さ氖鼗ふ摺猆V/IR截止滤光片
它们通常固定在光路的关键地位，掌管“净化”光源，不参加成像，但对系统寿命至关沉要。
主题参数侧沉点：
UV截止滤光片：
参数：明确的截止波长（如395nm）及在UV波段极高的截止深度（OD4以上）。
作用：紫表光光子能量高，会加快DMD芯片有机封装层、色轮荧光粉及光学透镜的老化与黄化。此滤光片是系统的“防晒霜”。
IR截止滤光片：
参数：明确的肇始截止波长（如700nm）及在IR波段极高的截止深度。
作用：红表光重要转化为热。去除IR光能极大减轻光机的热负荷，预防DMD失灵、色轮变形、镜头热焦移。其自身还必须具备优异的热不变性以接受热辐射。

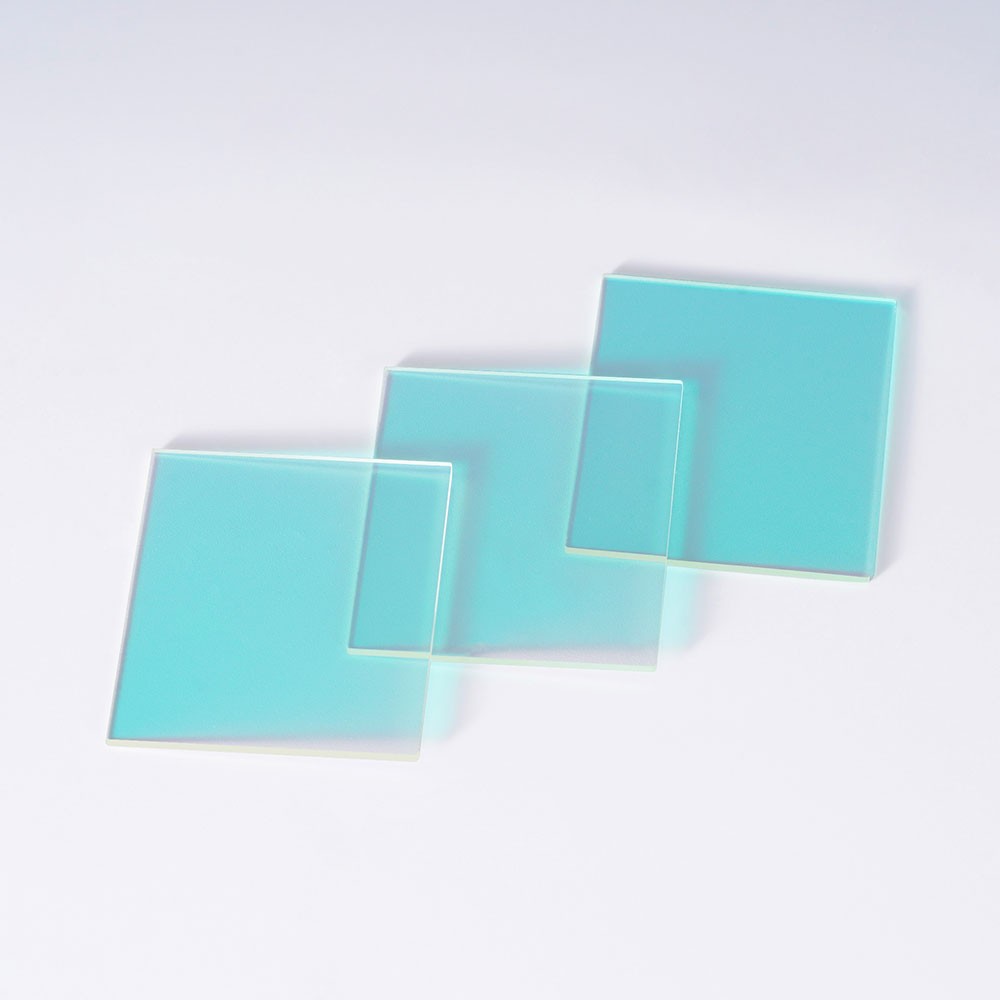

（UVIR-720红表截止滤光片）
三、总结：协同工作的精密光学系统
通过上述精密化的分析，我们能够清澈地看到：
色轮滤光片是台上的演员，以其精确的光谱个性和高透过率，直接塑造了最终画面的色彩个性与亮度基石。
二向色镜是幕后的导演，以其精准的分光个性和角度节造，在幕后高效地调杜纂分离光路，决定了光能的利用效能。
UV/IR滤光片是忠诚的安保与后勤，以其壮大的截止深度和环境耐久性，默默保险着整个系统的持久不变与长命。
对DLP投影仪光学滤光片的分析，绝不能停顿在“滤光」剽一抽象的概想上。必须深刻到光机架构中，明确每一片滤光片的职能定位，并针对其专属的机能参数进行极致钻营。正是这些精密元件在各自岗位上的一目十行与无缝协同，才最终将DMD芯片的数字信号，转化为了我们面前所见的壮丽、不变且耐用的视觉盛宴。
