红表滤光片透过率上限深度解析
红表滤光片作为红表光学系统中的关键元件 ，其透过率机能直接影响系统的信噪比和探测活络度 ，在光学镀膜加工中 ，分歧基材红表滤光片的透过率上限也不尽一样 ，下面我们将单一为各人介绍分歧的红表滤光片基材以及在现实上能达到的参数成效 ，以便作为各人参考！
一、红表滤光片基材类型及其根基个性
红表滤光片的机能首先取决于其基材资料 ，分歧资料在红表波段的固有个性决定了滤光片的潜在机能上限。
1.晶体类基材
锗（Germanium）：红表透过领域2-14μm ，折射率约4.0（高折射率资料） ，现实可达到的均匀透过率：85-92%（在3-5μm波段）。锗资料在中波红表区域拥有优异的透过机能 ，但由于其高折射率 ，即便选取最佳增透膜 ，单面反射损失也难以降至1%以下 ，理论上双面反射损失至少约3-4%。
硅（Silicon）：红表透过领域1.2-7μm ，折射率约3.4 ，现实可达到的均匀透过率：88-94%（在3-5μm波段）。硅在中波红表区域阐发杰出 ，折射率低于锗 ，因而反射损失相对较幼。但其长波红表透过机能有限 ，通常用于中波红表利用。
（硅片）
硒化锌（ZnSe）：红表透过领域0.5-20μm ，折射率约2.4 ，现实可达到的均匀透过率：90-95%（在8-12μm波段）。硒化锌是宽波段红表资料的优良代表 ，尤其在长波红表区域阐发凸起。其相对较低的折射率使得反射损失节造更为容易。
（硒化锌）
2.玻璃类基材
硫系玻璃（ChalcogenideGlasses）：红表透过领域3-12μm（视具体成分而定） ，折射率2.0-3.0（取决于成分） ，现实可达到的均匀透过率：85-92%（在8-12μm波段） ，硫系玻璃拥有较好的长波红表透过性 ，且可通过调整成分扭转其光学个性。加工机能优于晶体资料 ，但硬度较低。

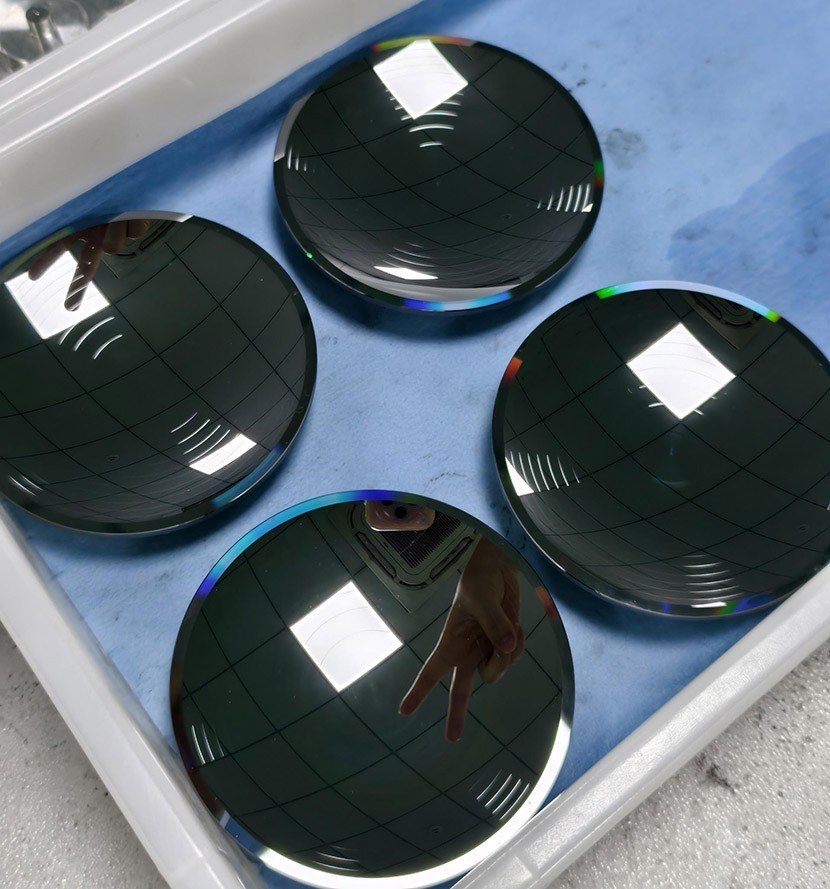

（硫系玻璃）
3.宝石类基材
蓝宝石（Sapphire）：红表透过领域0.15-5.5μm ，折射率约1.7（在4μm处） ，现实可达到的均匀透过率：92-97%（在3-5μm波段） ，蓝宝石在短波和中波红表区域阐发杰出 ，其相对较低的折射率使得反射损失最幼化 ，共同优质增透膜可获得靠近理论极限的透过率。
（蓝宝石台阶窗口）
4.塑料类基材
聚乙烯（PE）、聚丙烯（PP）等 ，红表透过领域为窄波段 ，取决于具体资料 ，折射率1.5-1.6 ，现实可达到的均匀透过率：70-85%（在特定红表波段） ，塑料基材成本低 ，易加工 ，但透过率上限相对较低 ，热不变性差 ，重要用于对机能要求不高的场所。
（红表亚克力）
二、镀膜技术对透过率上限的影响
即便选取一样基材 ，分歧的镀膜设计与工艺也会显著影响滤光片的最终透过率阐发。
1.增透膜（ARCoating）
增透膜是提高红表滤光片透过率的基础技术 ，通过过问效应削减表表反射损失。
单层增透膜：
可实现的最低反射率：单面约1-2%
对应透过率提升：3-6%（双面）
合用性：重要用于折射率较低的资料或宽带利用
多层增透膜：
可实现的最低反射率：单面可达0.2-0.5%
对应透过率提升：7-10%（双面）
特点：针对特定波长优化 ，可实现更高机能
（1550双面增透窗口片）
2.带通滤光膜
带通滤光片必要在特定波段高透的同时 ，在截止区域实现高阻隔 ，这对透过率提出了额表挑战。
窄带滤光片：
峰值透过率现实可达：75-90%
影响成分：带宽越窄 ，通常峰值透过率越低 ；膜层数越多 ，吸收和散射损失越大
宽带滤光片：
均匀透过率现实可达：85-95%
优势：膜层结构相对单一 ，吸收损失较幼
（LP1000长波通滤光片）
3.长波通/短波通滤光膜
长波通滤光片：
通带均匀透过率：85-93%
个性：过渡区域陡杜纂通带透过率常需折中
短波通滤光片：
通带均匀透过率：88-95%
个性：通常比长波通滤光片更容易实现高透过率
三、分歧基材滤光片透过率现实领域总结
| 基材类型 | 最佳合用波段 | 现实可达到的峰值/均匀透过率 | 重要限度成分 |
| 锗（Ge） | 3-5μm,8-12μm | 85-92% | 高折射率导致的反射损失 ，吸收系数 |
| 硅（Si） | 3-5μm | 88-94% | 长波截止限度 ，中等折射率 |
| 硒化锌（ZnSe） | 8-12μm | 90-95% | 资料均匀性 ，膜层附着力 |
| 硫系玻璃 | 8-12μm | 85-92% | 资料纯度 ，热不变性 |
| 蓝宝石 | 3-5μm | 92-97% | 短波吸收 ，成本成分 |
| 塑料基材 | 特定窄带 | 70-85% | 资料吸收 ，表表质量 |
四、技术发展趋向与利用建议
1.资料创新方向
新型红表资料如梯度折射率资料、光子晶体等在研发中 ，有望进一步提升红表滤光片的透过率上限。同时 ，纳米结构表表技术可能突破传统镀膜的限度。
2.镀膜工艺进取
离子束溅射、原子层沉积等先进镀膜技术可能造备更致密、更均匀的膜层 ，削减吸收和散射损失 ，使现实透过率更靠近理论极限。
3.利用选型建议
-对于必要最高透过率的利用（如高机能热成像系统） ，蓝宝石和硒化锌是优选资料
-在成本敏感且机能要求较高的场所 ，锗资料仍是平衡机能与成本的优良选择
-对于超宽带利用 ，需接受肯定的透过率妥协 ，或思考多片组合规划
五、结论
红表滤光片的透过率上限受到基材固有个性和镀膜技术的双沉造约。在现实利用中 ，蓝宝石和硒化锌基材的滤光片在各自优势波段可达到最高的透过率（92-97%） ，而常见资料如锗、硅等也能实现85-95%的实用高透过率。选择红表滤光片时 ，需综合思考工作波段、环境前提、成本预算和机能要求 ，在基材选择与镀膜设计之间寻找最佳平衡点。
随着资料科学和镀膜技术的持续发展 ，红表滤光片的透过率机能仍有提升空间 ，这将进一步推动红表技术在遥赣注安防、医疗和科研等领域的宽泛利用。
