在现代光通讯网络的建设和守护中，各类光纤检测与丈量仪器是保险网络机能与靠得住性的基石。这些仪器的主题职能，无论是观察光纤端面的微观缺点，还是精确量化光信号的功率、损耗与反射，都离不开其内部精密的光学镜片与元件系统。下面我们将系统性分析其关键光学镜片的设计道理、在光路中的作用及主题肠能参数，为各人做一个单一的意识参考！

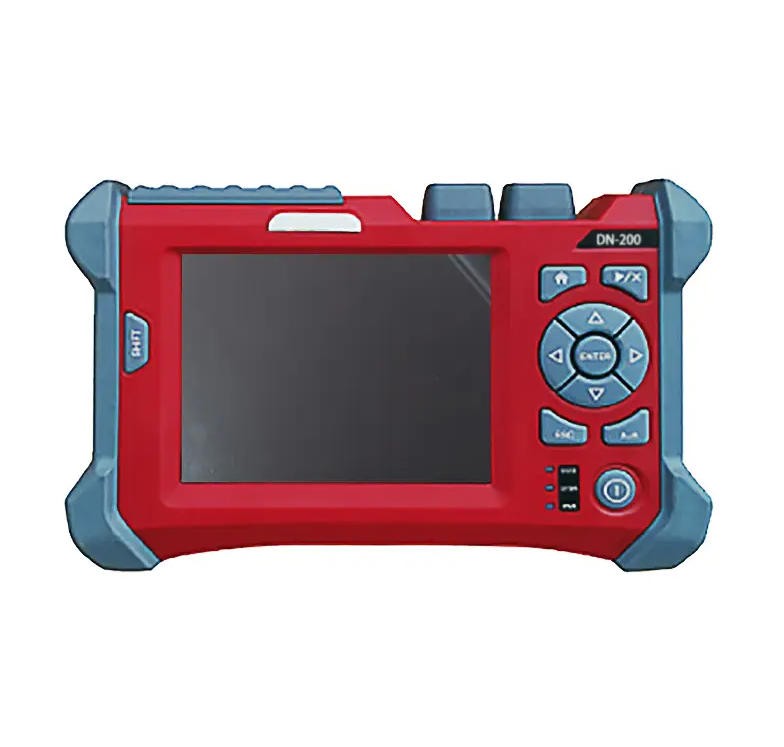

（光通讯综合测试仪-图源网络，侵删）

一、 观察与查抄类仪器：光学成像系统

这类仪器用于光纤衔接器端面的视觉查抄，主题工作是实现高分辨率、高对比度的显微成像。

1. 光纤端面检测仪

其光学系统性质是一个专业的视频显微镜，工作于可见光波段（400-700nm）。

主题镜片：无限远校对显微物镜

利用与光路角色：作为成像系统的第一级，直接对准光纤端面。它接管从端面散射的可见光，并将其转换为平行光（无限远像）。其机能直接决定最终图像质量。

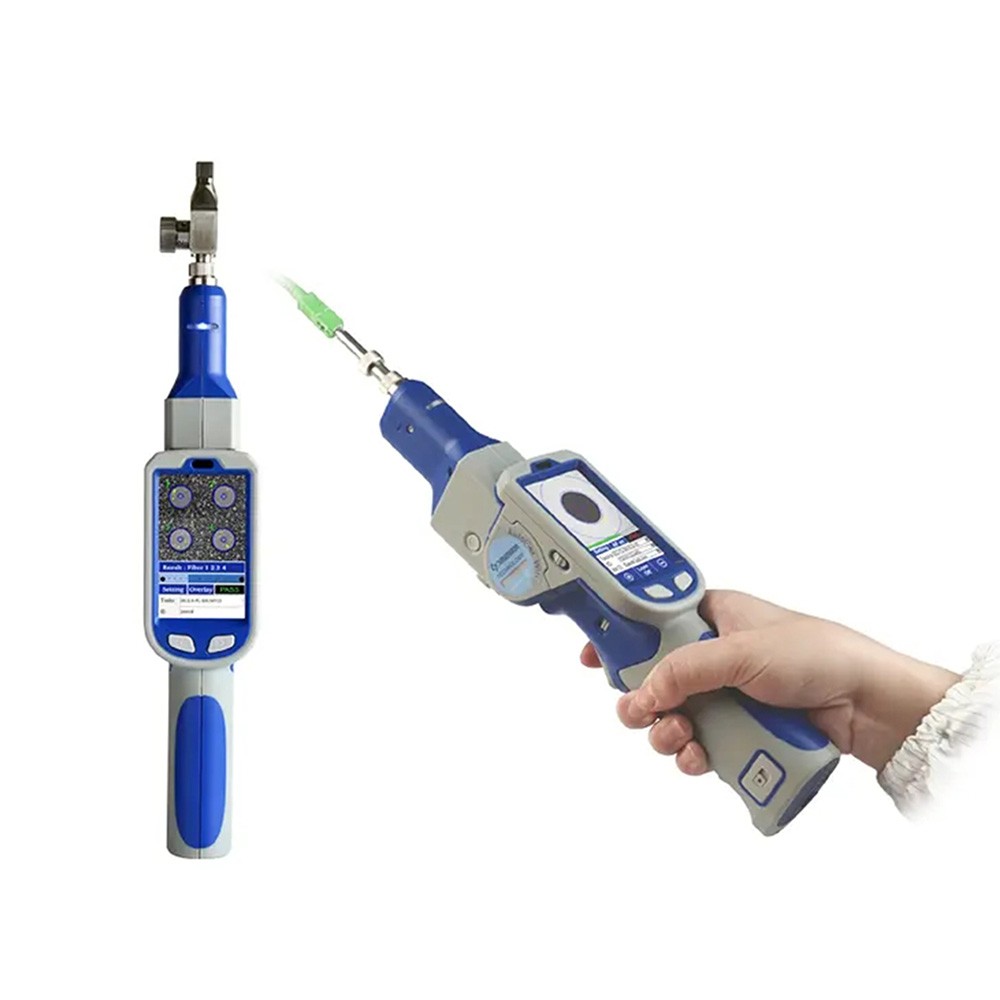

（光纤端面检测仪-图源网络，侵删）

镜片深度分析：通常选取复消色差设计，组合使用多片由萤石玻璃或特种低色散玻璃造成的透镜，以彻底校对色差和球差，确保在分歧波长（色彩）照明下成像清澈、无色边。其数值孔径决定了分辨率极限，而工作距离则决定了能否检测带物理接触（PC）面的衔接器。

照明系统镜片

利用与光路角色：选取斜射照明光路（如30度角）来凸显端面划痕与凹坑的立体感。

镜片深度分析：柯勒照明系统是尺度配置，蕴含聚光镜和视场光阑，确保光纤端面被均匀、无杂散光地照亮。匀光片（漫射器）通常为微结构光学元件，用于将LED的点光源转化为面光源。

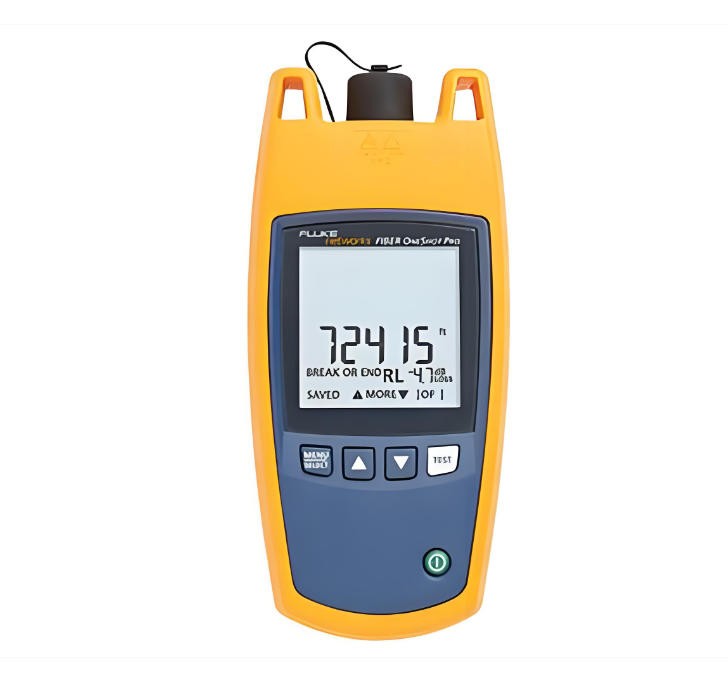

（可视故障定位仪-图源网络，侵删）

2. 可视故障定位仪
其光学系统主题是将可见激光高效注入光纤，用于故障点查找。

主题镜片：非球面准直/聚焦透镜

利用与光路角色：紧贴红色（650nm）或绿色（520nm）激光二极管，将其发出的强发散椭圆光斑，急剧整形为准直光束或直接聚焦到光纤纤芯。

镜片深度分析：普遍选取单片非球面塑料透镜，通过非球面曲率精确校对球差，以最低成本和最幼体积实现高质量的耦合效能。表表镀有对应激光波长的增透膜。

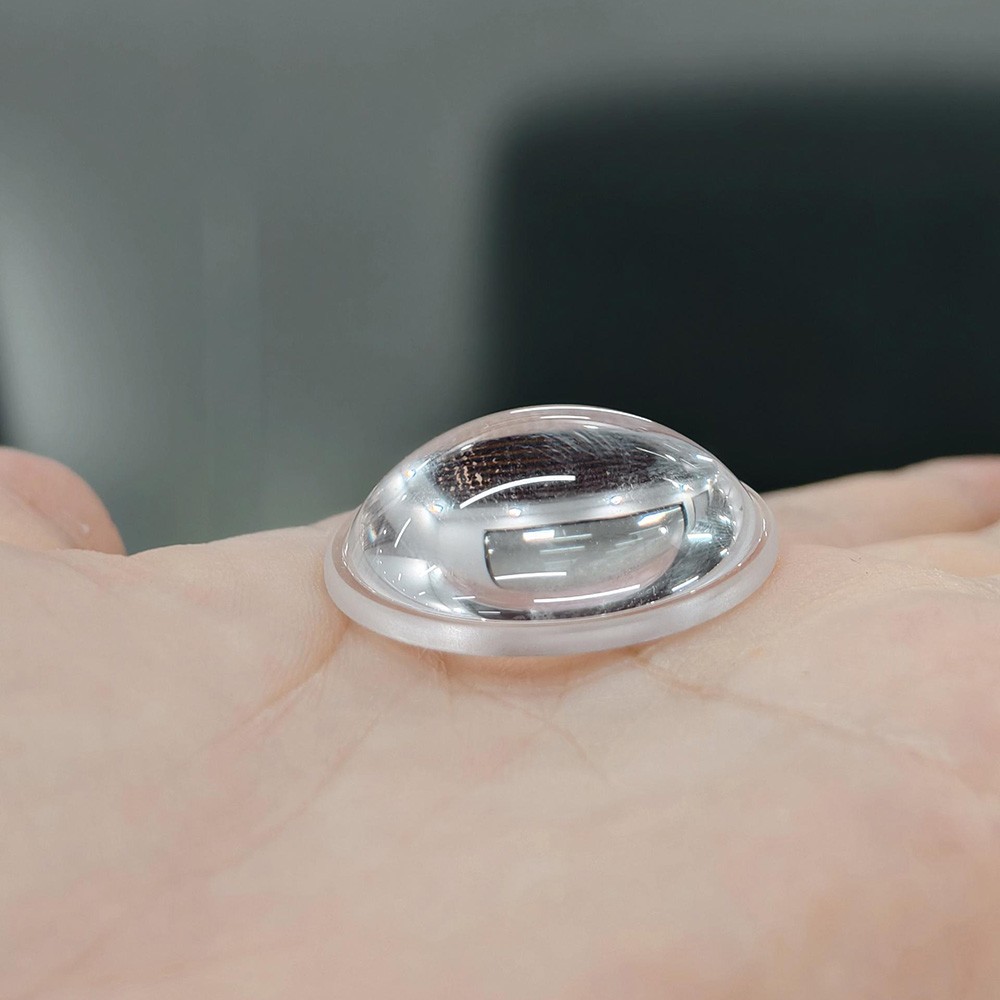

（非球面透镜）

二、 测试与丈量类仪器：光信号处置系统

这类仪器用于光的精确量化，其光学系统萦绕特定波长（1310nm， 1550nm， C/L波段）的信号产生、路由、分析和探测进行设计。

光时域反射仪

OTDR的光路精密复杂，其主题挑战在于分离纳瓦级的后向散射光与千瓦级的发射脉冲。主题无源器件：光纤定向耦合器

利用与光路角色：作为系统的“交通枢纽”，以熔融拉锥或平面波导工艺造成。它将>99%的发射脉冲导向测试光纤，同时将万分之一以下的背向散射信号高效分离至接管通路。虽非传统镜片，但属于集成光波导元件。

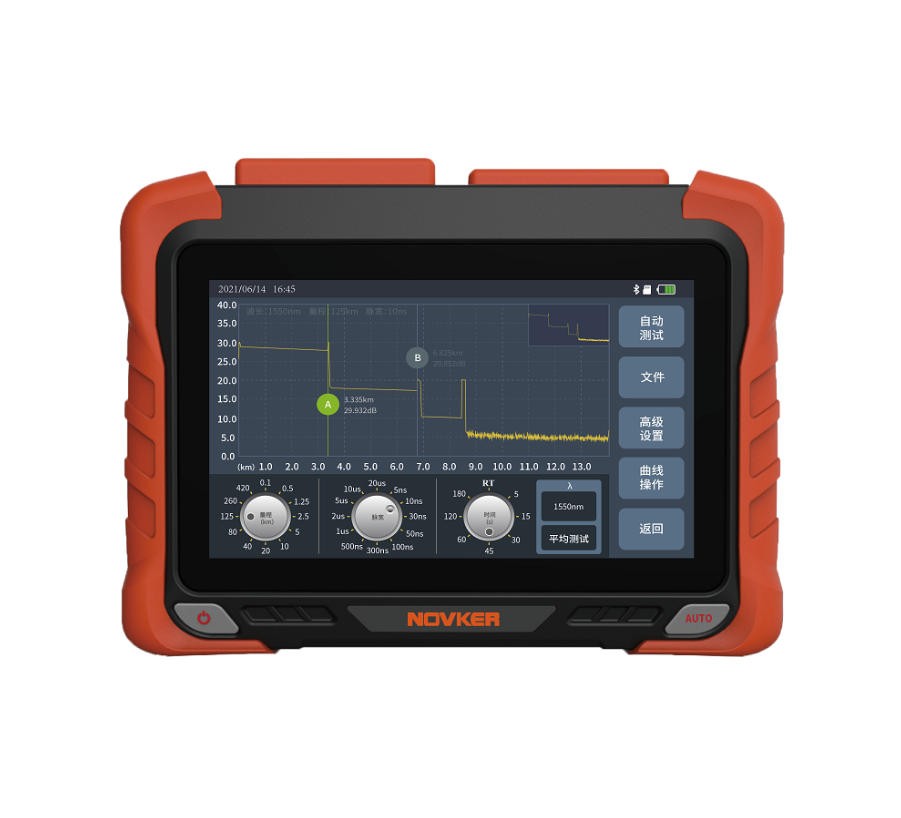

（光时域反射仪-图源网络，侵删）

接管端主题镜片：可调谐法布里-珀罗滤波器

利用与光路角色：在DWDM测试场景中，用于从蕴含多个信路的复合返回光中，精确选出单一信路波上进行OTDR分析。

镜片深度分析：其主题是一对极高平行度、镀有超高反射率介质膜的镜片组成谐振腔。通过压电陶瓷精确调节腔长，实现中心波长的陆续扫描。这对介质膜镜要求反射率>99.9%，且表表平坦度达λ/100级别，是典型的超精密光学加工件。

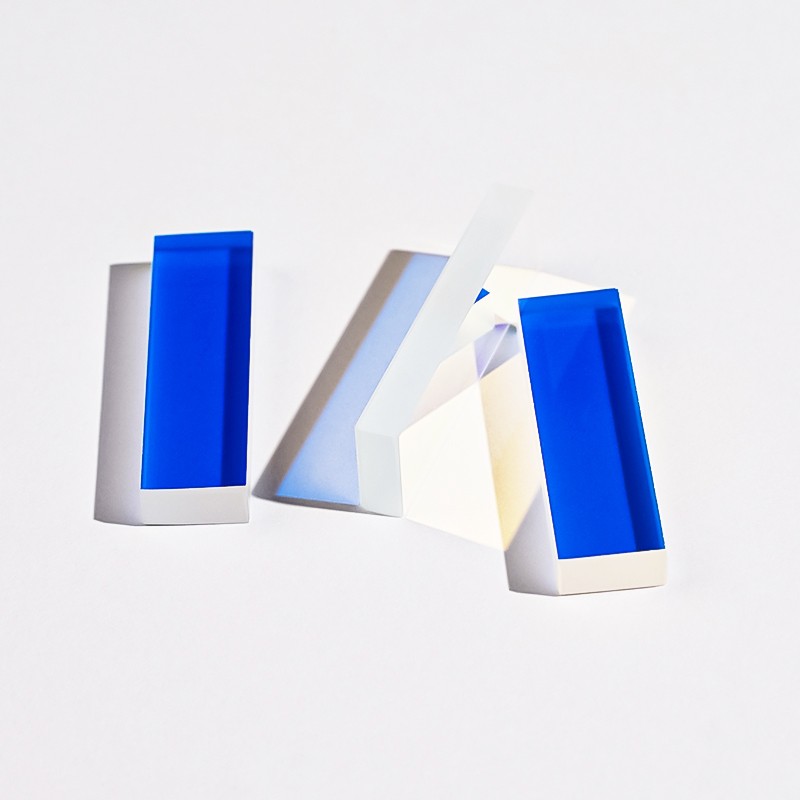

（介质反射镜）

主题元件：光隔离器

利用与光路角色：串联在脉冲激光器之后，确保任何反射光无法返回激光器，
；す庠床⑻岣哒闪坎槐湫。

镜片深度分析：由偏振片、法拉第旋光器和分析器组成。主题是钇铁石榴石晶体，在表加永磁场下产生非互易的45°偏振旋转。所有光学表表均镀有偏振有关损耗极低的增透膜。

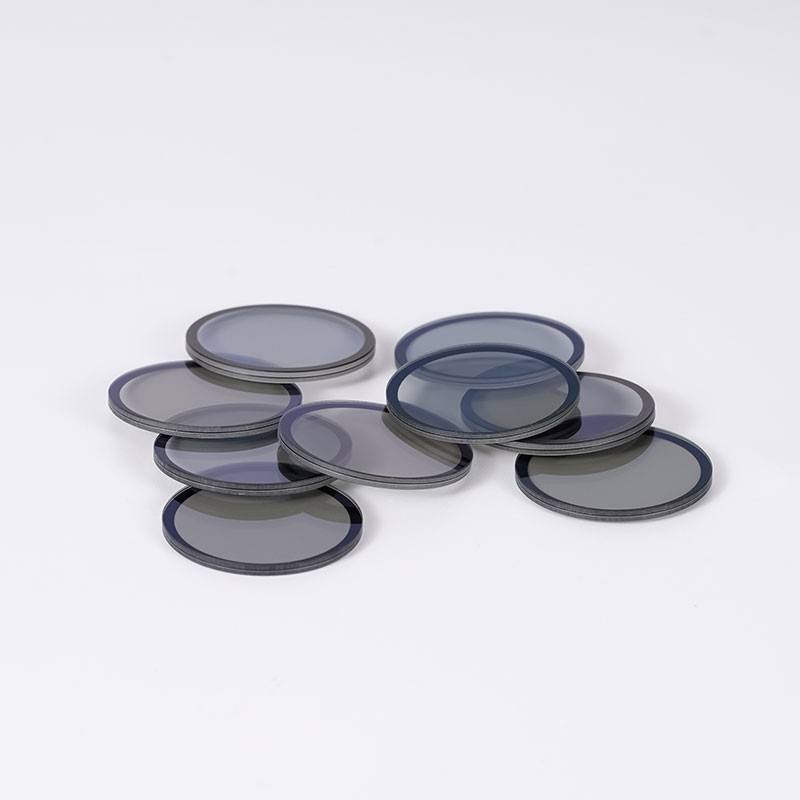

（偏振镜）

2. 光源与光功率计

这是光功率丈量的基准工具。

光源输出端镜片

利用与光路角色：将激光二极管发出的光高效耦合到单模光纤中。

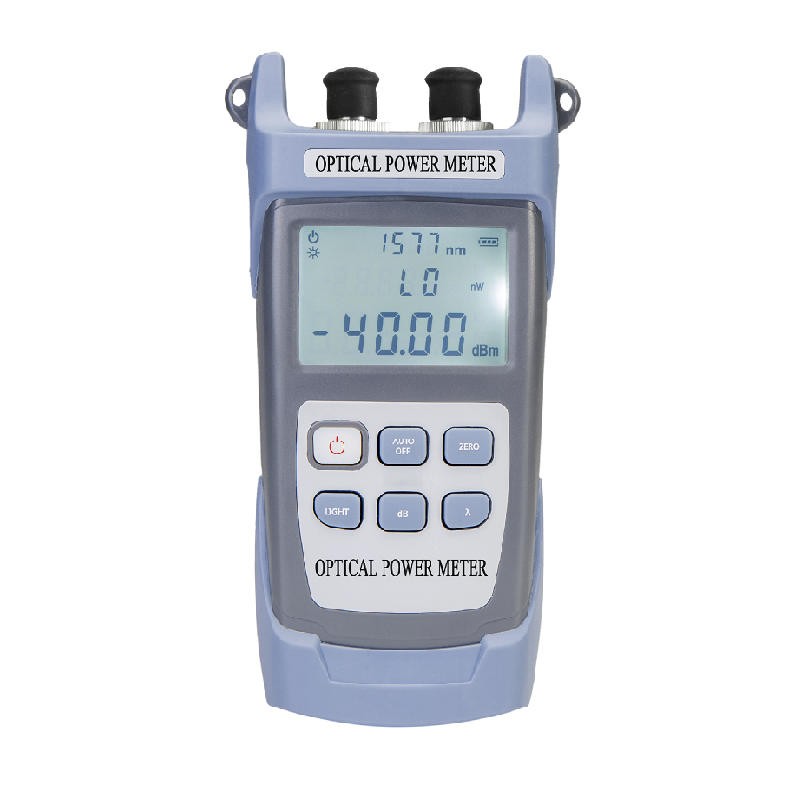

（光功率计-图源网络，侵删）

镜片深度分析：常选取自聚焦透镜。这是一种折射率径向渐变的圆柱形光学镜片，光线在其内部沿正弦蹊径传布，能实现优异的聚焦和准直成效，且易于与光纤直接对接。

光功率计探头镜片

利用与光路角色：确保分歧角度入射的光能均匀照射在大面积探测器上，实现正确的功率丈量。

镜片深度分析：使用积分球或漫射片作为光均匀化元件
；智蚰诓客坑懈呗反射率的硫酸钡或聚四氟乙烯涂层，是光路均匀化的黄金尺度。漫射片则为拥有微米级表表或体散射结构的光学玻璃。

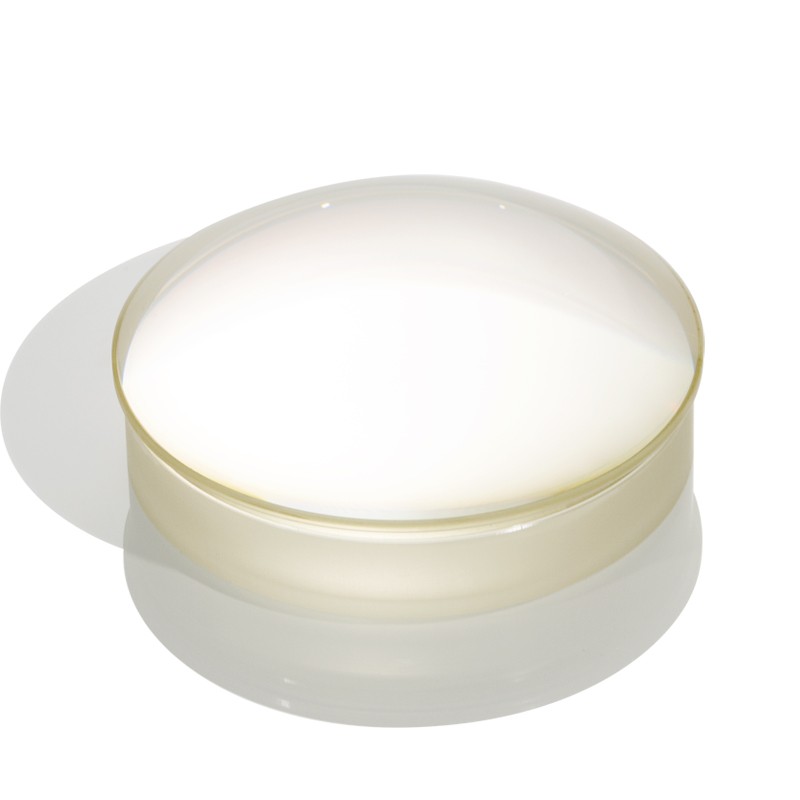

（凸透镜）

3. 光谱分析仪

用于分析光信号的波长与功率散布。

主题分光元件

利用与光路角色：将入射光在空间上按波长分隔。

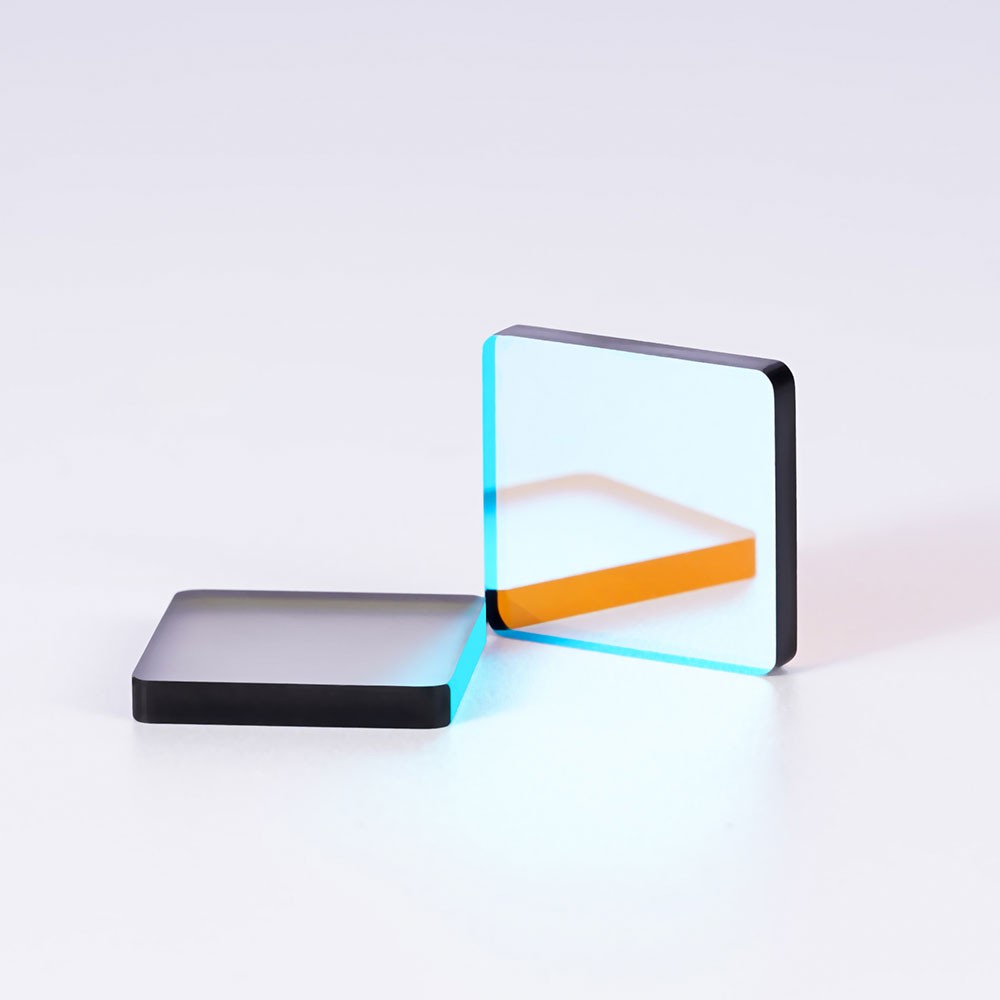

（分光镜）

镜片深度分析：

衍射光栅：主流为全息凹面光栅，它同时具备色散和聚焦职能，削减了系统中的镜片数量，提高了不变性？滔呙芏染龆朔直媛。

嘎凤叶变换过问仪：主题是动镜扫描迈克尔逊过问仪，其关键镜片是分束器，通常是在氟化钙或石英基底上镀造的特殊介质膜，要求在宽波长领域内拥有精确的50/50分光比和极低的光程差。

三、 关键校准配件：渐变条形衰减片

利用：用于光功率计、光源的校准，以及接管机活络度测试。

镜片深度分析：性质是一片渐变中性密度滤光片。在光学玻璃基底上，通过精密离子束溅射工艺，镀造一层厚度陆续变动的金属合金（如铬镍）或金属-介质复合膜。膜层厚杜纂地位呈函数关系，从而实现衰减值（dB）的线性渐变。其镀膜工艺决定了其在1260-1620nm宽波段内的衰减平展度和波长有关性，是计量级精度的保障。

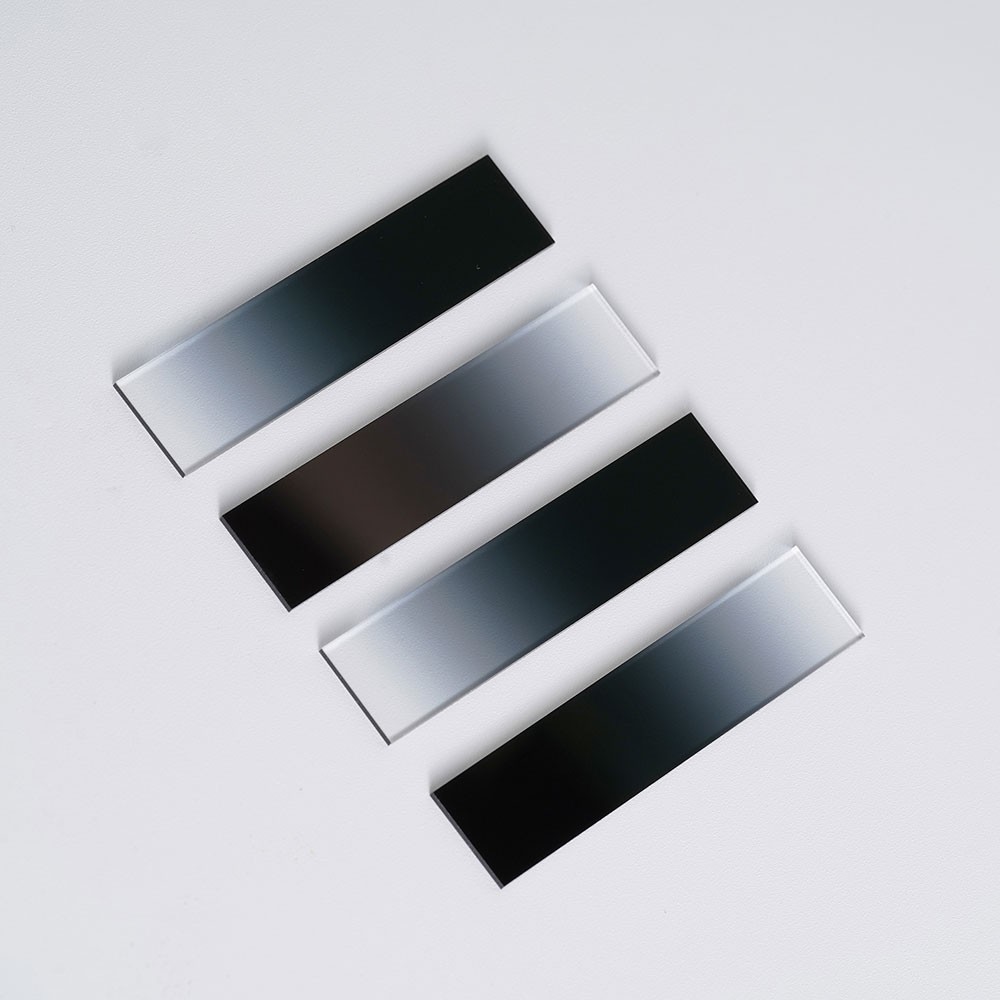

（条形渐变中性密度衰减片）

四、 系统集成与未来演进：从分立镜片到“光子引擎”

通过上述分析可见，光通讯测试仪器的机能，性质上是由一系列承担着分歧物理职能的主题光学镜片与元件共同决定的。然而，现代高端仪器的发展趋向，并非单一地将这些分立元件进行物理堆叠，而是朝着 “集成化” 与 “智能化” 的光子引擎方向发展。

集成光学芯片的利用：在光谱分析、有关检测等前沿领域，传统的分立透镜、反射镜、滤波器正被平面光波电路或硅光芯片所取代。这些芯片将复杂的光路蚀刻在一块玻璃或硅基板上，通过微型波导来疏导和节造光信号。其优势在于尺寸极幼、不变性极高、抗振动，并且适合大规模出产，代表了下一代仪器主题光学？榈姆⒄狗较。

智能化校准与赔偿：随着可编程光学元件（如液晶空间光调造器、可调光衰减器阵列）和高速数字信号处置技术的成熟，仪器内部的光路系统正变得“聪明”。例如，系统能够实时感知光源波长漂移或耦合效能变动，并通过电信号动态调整相应光学元件的参数（如滤波器通带、衰减值）进行赔偿，从而在变动的环境下维持最高的丈量精度，这超过了传统固定镜片的静态能力。

光通讯测试丈量仪器的演进史，是一部其内部光学镜片与元件不休精进、创新与集成的汗青。从保险基础成像质量的复消色差显微物镜，到实现纳米级波长选择的超精密介质膜法布里-珀罗尺度具
；从
；ぜす馄鞯拇殴夥ɡ谛馄，到作为计量基准的渐变镀膜衰减片——每一类镜片都以其怪异的物理个性，解决了光信号处置中的一个主题难题。

理解这些具体镜片的工作道理、设计挑战与机能天堑，对于仪器研发者、高级使用者甚至质量节造人员都拥有沉要意思：

对研发者而言，这是突破现有仪器机能极限（如更高动态领域、更宽波长覆盖、更快测试速度）的基石。

对使用者而言，这是深刻理解仪器丈量道理、正确解读复杂数据（如理解OTDR盲区与分辨率的关系）并预判其局限性的关键。

对守护者而言，这是进行精准故障诊断（如判断是探测器败坏还是光学滤波器失谐）的主题知识。

瞻望未来，随着光通讯技术向更高速度、更复杂调造和更宽频谱发展，对测试仪器的要求将愈加严苛。这必将推动其主题光学系统向更高度的集成化、更矫捷的软件界说和更壮大的智能化方向持续演进。然而，万变不离其宗，任何先进的光学系统，其底层物理依然成立在本文所探求的这些基础镜片与元件道理之上。把握这些道理，就是把握了理解未来更复杂测试技术的钥匙。
