生物鉴别掌纹扫描仪光学镜片利用分析
在以前的科幻电影中 ，我们往往会看到主角轻轻一挥手 ，厚沉的金属门回声而开 。如今 ，这样的场景已悄然走入现实——从刷手支付到智慧门禁 ，从出入境自主通关到企业考勤 ，生物鉴别掌纹扫描仪正以其便捷、安全和难以伪造的个性 ，沉新界说身份认证的方式 。而这项神奇技术背后的主题元勋 ，确离不开一眉看似通常的光学镜片 ，那么它们是若何捉拿我们手掌上那盘根错节的纹路 ，甚至透过皮肤看清血管的 ？下面我们将带您从浅入深 ，揭开掌纹扫描仪光学系统的神秘面纱！
（图源网络-侵删）
一、掌纹扫描仪：不止是“掌印”
1.1什么是掌纹扫描仪 ？
掌纹扫描仪是一种通过采集人体手掌表表纹路特点或皮下静脉散布 ，进行身份识此外生物鉴别设备 。与指纹鉴别相比 ，手掌面积更大 ，特点信息更丰硕（据钻研 ，掌纹蕴含约100个分辨特点点 ，远多于指纹的10-20个） ，因而更难伪造和仿照 ，误识率可低至百万分之一以下 。
1.2主流类型：接触式与非接触式
凭据采集方式的分歧 ，掌纹扫描仪重要分为两大类：
接触式扫描仪：用户需将手掌按压在玻璃或棱镜表表 ，通过物理接触粉碎光线全反射来成像 。这种方式图像不变、成本较低 ，常见于法律纪录仪、监狱门禁等高安全场所 。

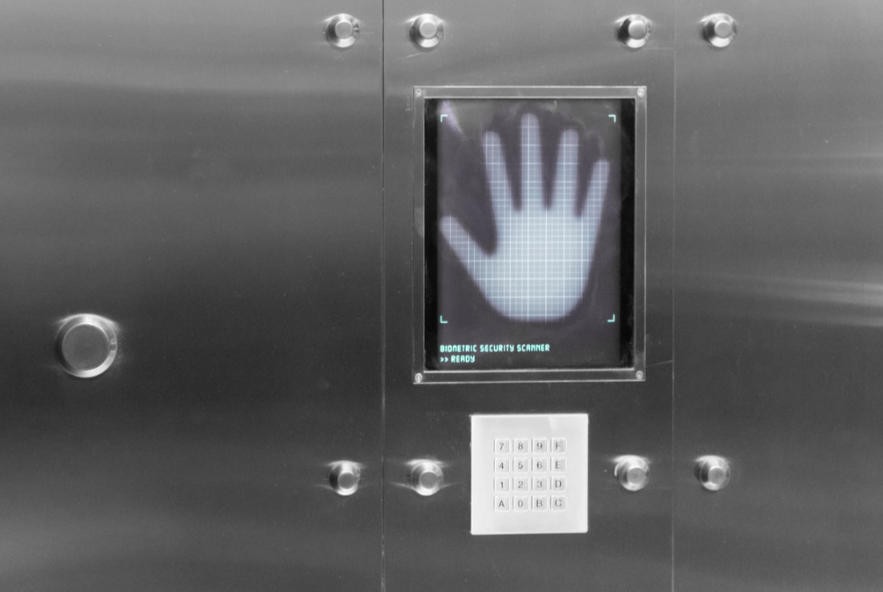

（接触式扫描仪-图源网络-侵删）
非接触式扫描仪：用户只需悬空伸出手掌 ，设备在几厘米到几十厘米表即可实现采集 。它更卫生、用户履历更好 ，疫情期间在支付闸机、自主终端等领域迅速遍及 。为了加强防伪能力 ，现代非接触式设备往往集成多模态鉴别 ，即同时采集掌纹（表表特点）和掌静脉（皮下特点） 。
1.3利用场景遍地着花
金融支付：如亚马逊的AmazonOne手掌支付系统 ，已在美国数百家商店利用 。
智能门禁：高端写字楼、数据中心选取掌纹+掌静脉双沉验证 。
身份认证：机场出入境自主通路、社保领取、考生身份核验等 。

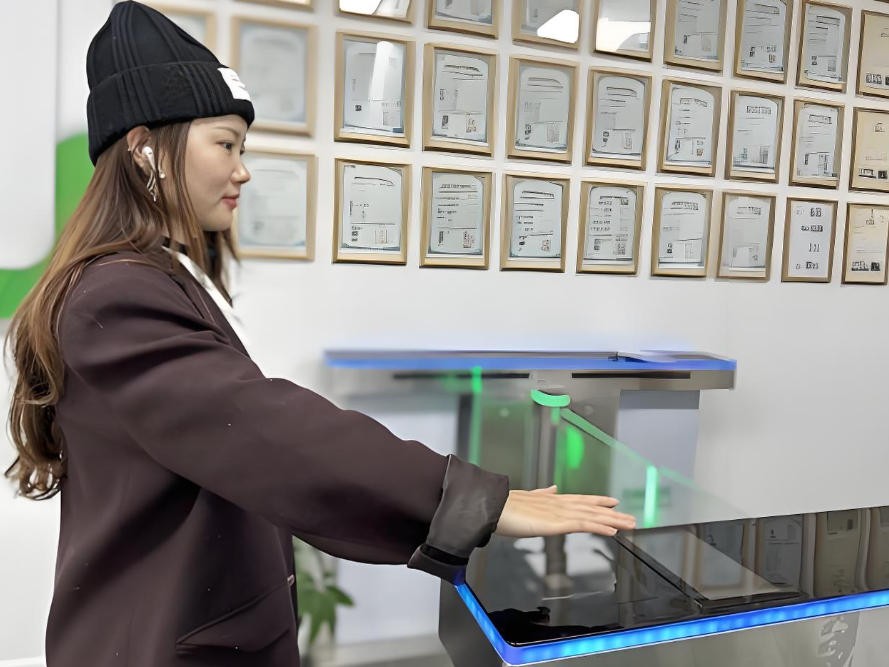

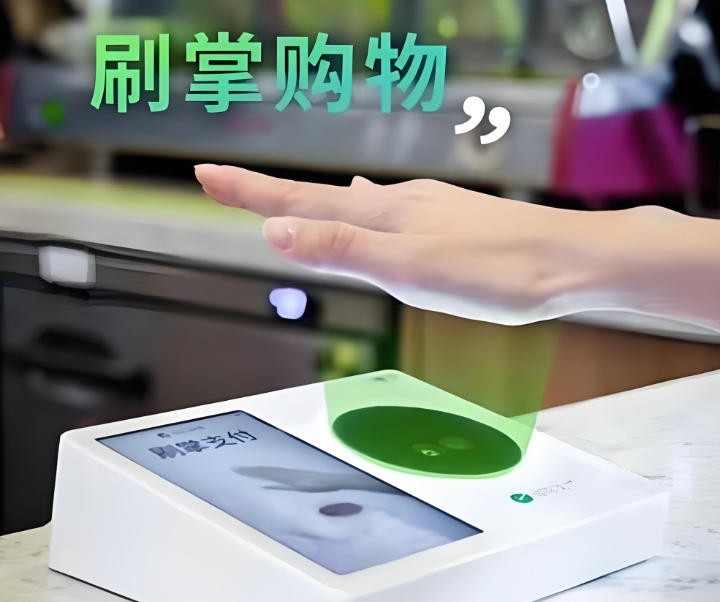

（非接触式手掌鉴别支付-图源网络 ，侵删）
二、工作道理：光与影的“拓印”艺术
掌纹扫描仪性质是一个精密的光学成像系统 ，其工作道理凭据技术路线有所分歧 ，但主题都是通过光的反射、透射和吸收来提取手掌特点 。
2.1接触式：受抑全内反射（FTIR）
这是传统光学指纹/掌纹仪最经典的道理 。主题元件是一个三棱镜：
光线从特定角度射入棱镜 ，在棱镜与空气的界面产生全反射 ，此时感光元件接管到的是一片均匀亮光 。
当手掌按压在棱镜表表时 ，皮肤纹路的“脊”（凸起部门）会粉碎全反射 ，使光线产生散射 ；而纹路的“谷”（凹陷部门）仍维持全反射 。
因而 ，脊对应暗区、谷对应亮区 ，一幅明暗相间的掌纹图像便被传感器纪录下来 。
这个过程就像用拓印的步骤将手掌纹路“复印”下来 。

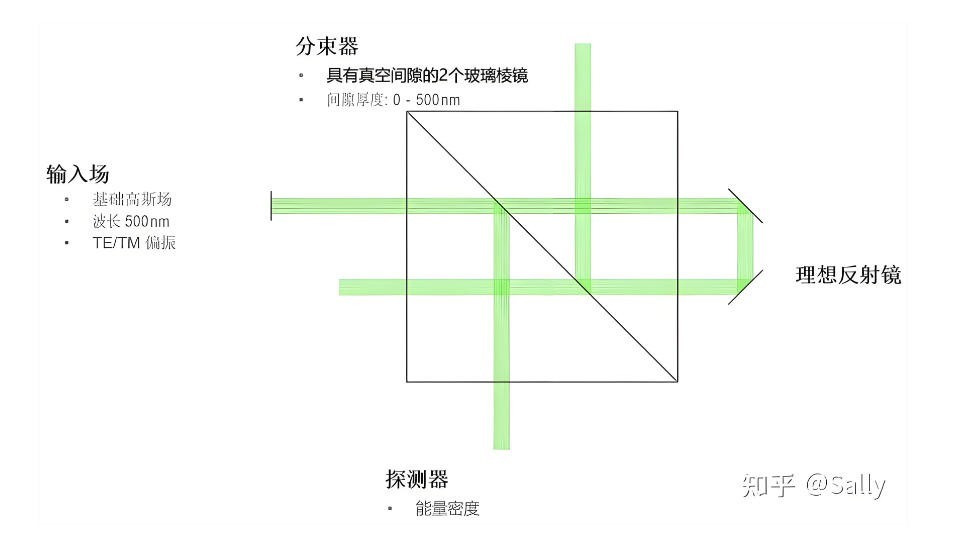

（图源知乎 ，侵删）
2.2非接触式：多光谱成像
非接触式设备无法依附物理按压 ，因而通常选取自动光源照明结合高分辨率相机的步骤：
表表成像（掌纹）：使用可见光（常用绿光）照射手掌 ，摄像头捉拿皮肤表表的纹理 。绿光波长较短 ，在皮肤表表反射率高 ，能形成高对比度的纹路图像 。
皮下成像（掌静脉）：使用近红表光（波长760-960nm）照射手掌 。这种光能穿透皮肤和肌肉 ，但被血液中的血红蛋白强烈吸收 。因而 ，在近红表图像中 ，血管地点地位出现暗色条纹 ，形成怪异的“掌静脉图” ，险些无法用假手伪造 。
多模态设备通过急剧切换光源或选取多光谱分光技术 ，在统一颗传感器上同时获取掌纹和掌静脉图像 ，实现双沉验证 。
2.3图像处置流程
采集到的原始图像需经过一系列处置：降噪、加强对比度、校对畸变、提取特点点（如脊线端点、分叉点） ，最后转化为特点模板进行比对 。

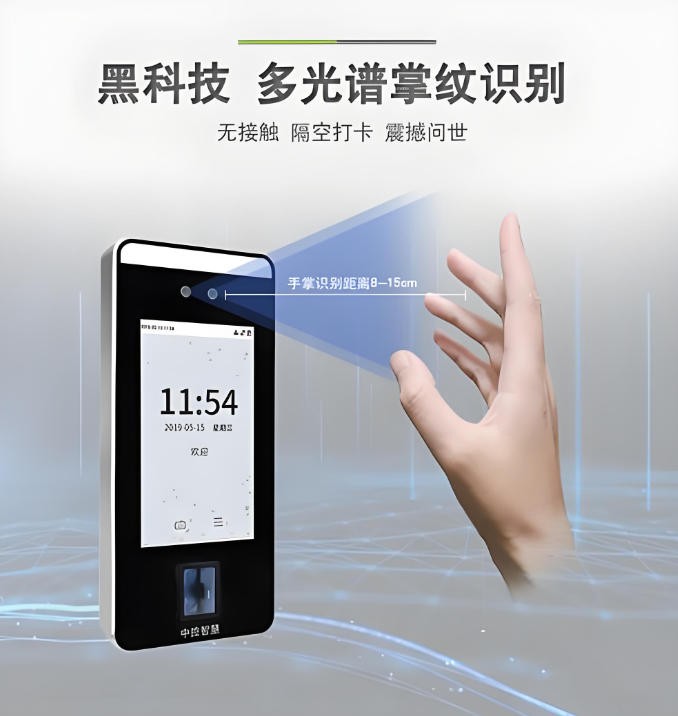

（多光谱掌纹鉴别-图源网络 ，侵删）
三、光学镜片系统：掌纹扫描仪的“眼睛”
一套齐全的掌纹扫描仪光学系统 ，并非只有单一镜片 ，而是由多个精密光学元件协同工作的集成系统 。它们各司其职 ，共同确保成像的清澈度、保真度和抗滋扰能力 。
典型的光学系统蕴含：
采集界面：接触式中的棱镜 ，非接触式中的 ；ご翱 。
成像透镜组：掌管将手掌影像聚焦到图像传感器上 ，并校对各类像差 。
滤光片：选择性地透过特定波段光 ，滤除环境杂光 。
照明元件：蕴含光源、导光板、匀光片等 ，确保手掌照明均匀 。
四、光学镜片类型深度分解
4.1棱镜：接触式成像的基石
在接触式扫描仪中 ，棱镜不仅作为采光元件 ，还参加光学调造 。常用资料为光学玻璃（如K9、B270） ，拥有高透过率、低杂质和优良的化学不变性 。
直角棱镜：最常见的类型 ，利用全反射道理实现光路转折 。
复合棱镜：由多个棱镜胶合而成 ，用于复杂光路设计 ，如同时两全指纹和掌纹采集 。
技术要求：棱镜的反射面要求极高的平坦度（通常面型精度<λ/4 ，λ为波长） ，任何划痕或脏污城市永远留在图像中 。同时 ，接触面常镀有增透膜 ，削减反射光滋扰 。

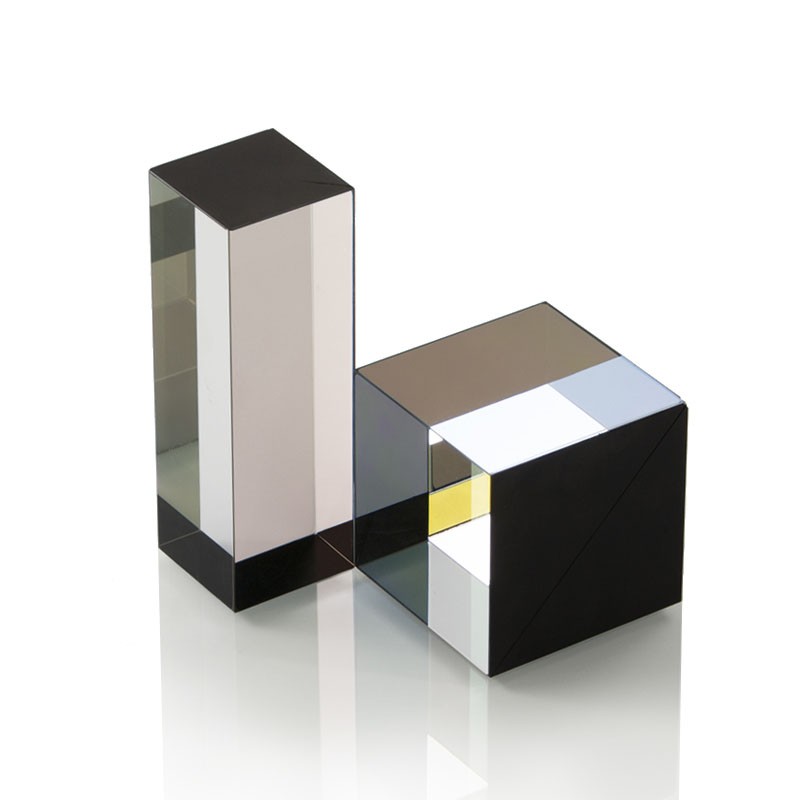

（分光棱镜）
4.2成像透镜组：图像质量的魂灵
成像镜头掌管将手掌图像清澈无畸变地投射到传感器上 。凭据设计复杂度 ，蕴含以下几种镜片：
球面透镜：基础款设备常用多片球面透镜组合 ，成本低 ，但难以同时校对球差、彗差等多种像差 ，边缘畸变较大 。
非球面透镜：通过精确节造镜片表表的曲率 ，非球面透镜能以单枚镜片校对多种像差 ，显著削减镜片数量 ，提升成像锐度 。对于大视场掌纹采集 ，非球面镜能有效节造边缘畸变（如桶形/枕形畸变） ，保障手掌各部位特点点地位正确 。

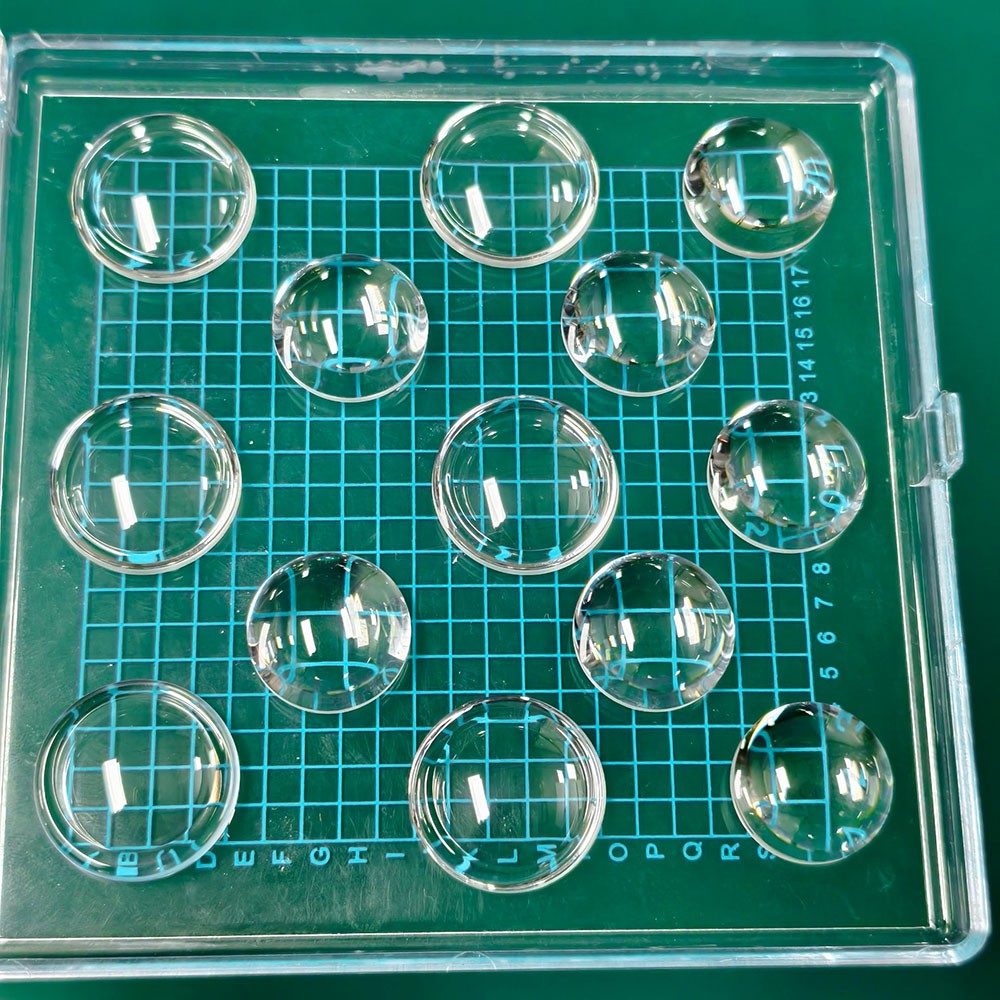

（非球面透镜）

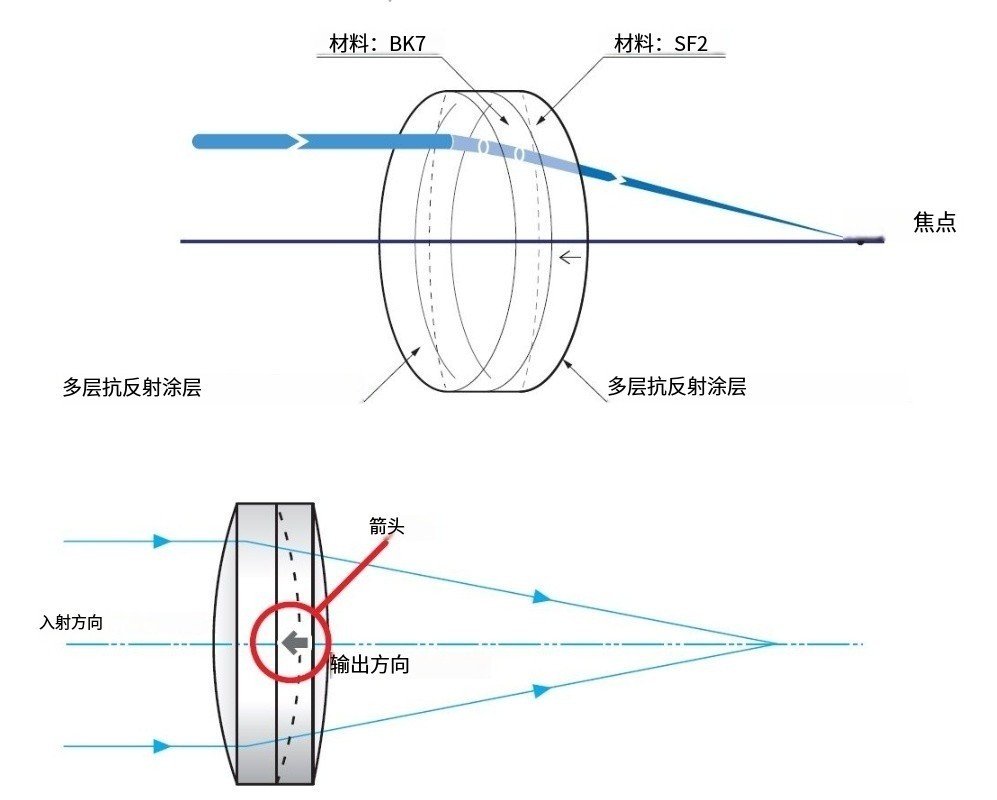

消色差胶合透镜：由两种分歧色散系数的玻璃（如冕牌玻璃和火石玻璃）胶合而成 ，用于校对色差 。固然掌纹鉴别多选取单色光 ，但光源并非梦想单色 ，消色差设计可预防分歧波长的光聚焦地位分歧导致的图像吞吐 ，保障是非图像的清澈天堑 。
（双胶合消色差镜片）
双远心镜头：高端设备可能选取双远心光路 。这种设计使主光线平行于光轴 ，即便手掌有微幼位移 ，图像的放大倍率维持不变 ，从底子上解除了因手掌倾斜或高度变动引起的畸变 。这在大景深要求的非接触式鉴别中尤为沉要 。
4.3滤光片：信号的“守门员”
在多光谱成像系统中 ，滤光片是决定信噪比的关键 。其作用是只允许特定波长的光通过 ，反对其他杂散光 。
带通滤光片：针对掌纹成像 ，常用中心波长530nm（绿光）、带宽±20nm的带通滤光片 ，让绿光高效通过 ，同时滤除环境光中的红蓝成分 。

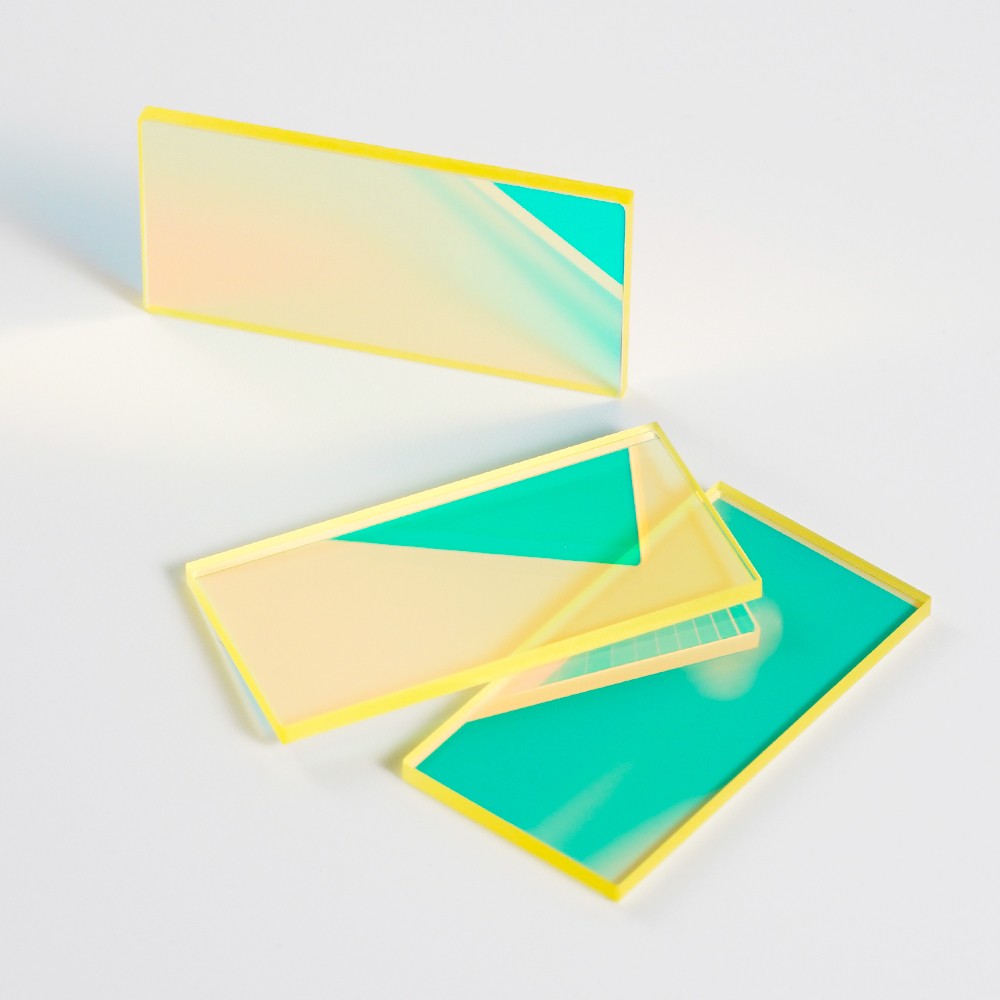

（BP530带通滤光片）
窄带滤光片：针对掌静脉成像 ，常用中心波长850nm或940nm、带宽±10nm的窄带滤光片 。窄带设计能最大水平抑造环境近红表滋扰（如阳光中的红表成分） ，使皮下静脉图像清澈可辨 。
截止深度：好的滤光片要求截止波段的光密度（OD）大于4（即透过率幼于万分之一） ，以确保杂光不影响成像 。
镀膜工艺：现代滤光片多选取多层过问镀膜 ，通过交替沉积高、低折射率资料 ，实现敏感的光谱截止个性 。

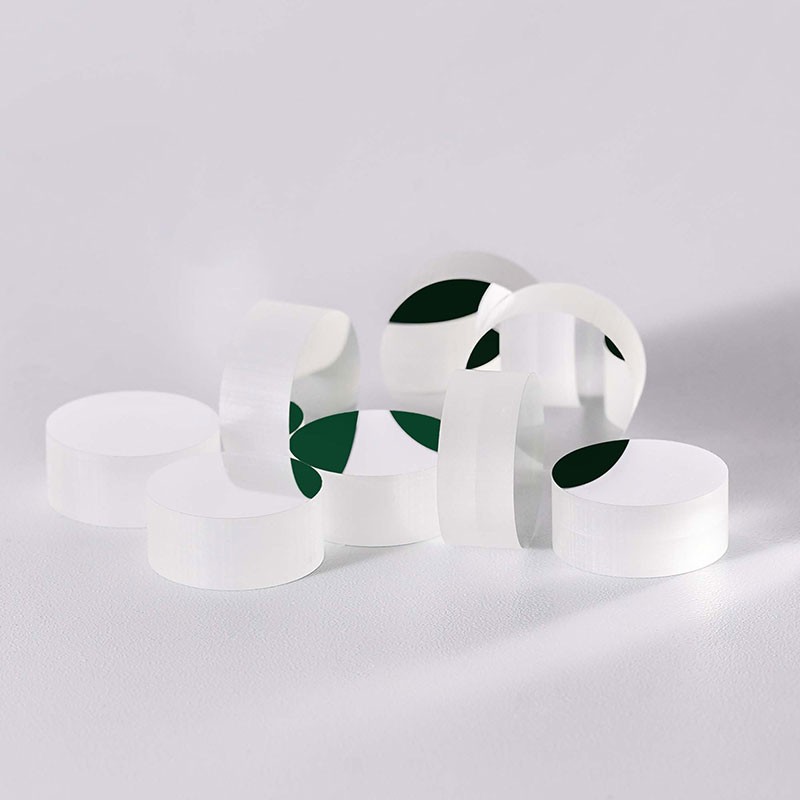

（NBP850窄带滤光片）
4.4照明匀光元件：光影的“化妆师”
手掌不是一个平面 ，而是一个拥有曲面的立体结构 。为了预防因光照不均导致的中心亮、边缘暗 ，必要匀光元件：
导光板：将点光源（LED）转化为均匀的面光源 。
漫射板：利用微结构散射光线 ，打散LED的方向性 。
反射腔：设计特殊的反射曲面 ，使光线在腔内屡次反射后均匀出射 。
这些元件确保手掌各区域光照强度差距幼于10% ，预防因光照不均造成特点点误判 。
五、利用波段：从可见光到近红表
掌纹扫描仪的光学波段选择并非轻易 ，而是由生物组织的光学个性决定 。
| 成像模式 | 波段领域 | 典型中心波长 | 选择原因 |
| 掌纹 | 450nm-650nm | 530nm（绿光） | 绿光在皮肤表表反射率最高 ，能形成高对比度的纹理图像 ，且不易被血红蛋白吸收滋扰 。 |
| 掌静脉 | 760nm-960nm | 850nm/940nm | 此波段能穿透皮肤和肌肉 ，被血液中的还原血红蛋白强烈吸收 ，形成清澈的静脉暗纹 。 |
| 多模态 | 450nm-960nm | 全波段覆盖 | 通过度时或分光技术 ，同时获取表层和皮下特点 ，实现双模态融合鉴别 ，安全性最高 。 |
特殊利用：有些钻研利用紫表光（如365nm）引发皮肤自体荧光 ，用于活体检测 ，但紫表光对人体有肯定中伤 ，商用产品很少选取 。
六、通例利用参数：用数据措辞
要保障掌纹识此外正确率 ，光学系统必须满足一系列严苛的技术指标 。以下是主流设备及行业尺度中常见的参数领域：
6.1分辨率与DPI
界说：DPI（每英寸点数）反映图像细节捉拿能力 。FBI及ISO国际尺度要求掌纹图像分辨率不低于500dpi ，对应像素间距约50微米 。
镜头要求：镜头需在对应空间频率（如228lp/mm）下维持足够的MTF（调造传递函数）值 ，通常要求>0.3 ，以确保纹路细节可分辨 。
6.2畸变节造
畸变：指图像几何状态的变形 。掌纹鉴别要求特点点地位绝对正确 ，因而畸变必须严格节造 。
典型值：高端产品畸变<0.5% ，部门设计可达<0.1% 。这意味着手掌边缘与中心的地位误差不超过几个像素 。
6.3视场与工作距离
采集视 。阂哺瞧肴终疲ㄔ毯种父考按蟛棵耪菩模 ，视场通常需达到100mm×120mm以上 。例如 ，一些设备选取120mm×160mm的视场 。
工作距离：非接触式设备工作距离多为150-300mm ，接触式则直接接触棱镜表表 。
6.4焦距与光圈
焦距：凭据传感器尺寸和视场要求 ，常见焦距在12-25mm之间 。
光圈（F数）：为了两全景深和进光量 ，常用F/4～F/8 。较幼的光圈（如F/8）可增大景深 ，适应手掌的前后晃悠 。
6.5镜片精杜纂公差
高精度镜片的造作公差要求极其严格：
曲率面型：光圈数（N）节造在3-5（即面型误差幼于几个光波波长） ，部门光圈（ΔN）<0.5 。
中心误差：镜片光轴与机械轴误差<±3角分 。
镜片距离：胶合或装配距离误差<±0.02mm 。
镀膜：增透膜反射率<0.5% ，滤光膜透射率>90%（通带内） 。
6.6环境适应性
工作温度：-20℃～+60℃（工业级） 。
防尘防水：光学窗口需满足IP65或更高档级 ，预防尘埃和水汽进入 。
抗振：能接受1.5G的随机振动 ，确保移动设备中的不变性 。
从单一的棱镜成像到精密的多光谱多模态鉴别 ，掌纹扫描仪的光学系统正变得越来越“聪明” 。未来 ，随着推算光学（将光学设计与后端算法结合优化）、超表表透镜（用纳米结构代替传统曲面透镜）和微型光谱成像技术的发展 ，掌纹扫描仪将越发幼巧、低成本 ，同时具备更强的防伪能力和更快的鉴别速度 。
当我们再次伸出手掌 ，轻松实现支付或通过门禁时 ，或许能够想到：在这束照亮手掌的光线中 ，每一片精心设计的镜片都在默默守护着凯时尊龙人生就是博身份信息 。光学技术 ，让“伸手即开”的科幻妄想照进了现实 。
