机械人视觉系统中的滤光片利用全解析
在机械人视觉系统中，滤光片常被视为一个不起眼的配角 。然而，当机械人走出尝试室、进入千变万化的真实环境时，这个幼幼的光学元件往往决定着视觉系统的成败——是不变鉴别还是误判频发，是全天候工作还是只能在特定光线下运行 。滤光片的主题价值在于通过光谱选择，将复杂的光学问题转化为相对单一的图像处置问题 。它不扭转折械人的“大脑”（算法），而是优化机械人的“眼睛”接管到的原始信号，从物理层面提升视觉系统的鲁棒性与适应性 。
（图源豆包）
一、机械人视觉的三大主题挑战
在会商滤光片之前，我们必要理解机械人视觉系统在现实利用中普遍面对的难题：
1.1 环境光滋扰
工厂车间的日光灯频闪、户表太阳光的强度变动、夜间车灯的眩光……环境光的颠簸会直接导致图像亮度和对比度变动，使视觉算法的不变性受到挑战 。统一个工件在白日的图像和晚上的图像可能存在显著差距，导致算法必要不休调整参数或出现误判 。
1.2 指标与布景对比度不及
很多检测对象与布景致彩相近（如通明玻璃在传送带上、红色字符在红色布景上），导致图像中指标难以分辨 。此时，通常白光照明无法提供足够的灰度差距，指标的概括、特点被布景覆没 。
1.3 多物理量耦合
有时辰机械人必要的信息不仅是物体的状态，还蕴含材质、温度、成分等 。通常可见光图像难以分辨这些属性——例如两种色彩一样但材质分歧的塑料，在可见光下险些无法分辨，但它们对特定红表波段的反射率可能存在显著差距 。

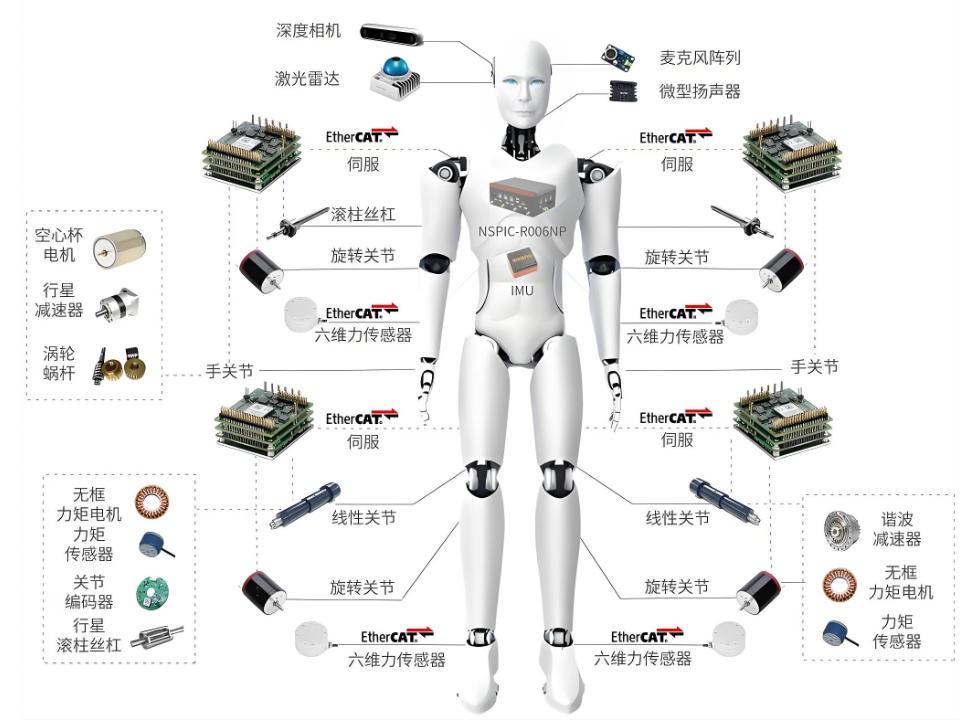

（图源网络，侵删）
二、按利用场景划分的滤光片解决规划
2.1 工业造作场景：在强滋扰下不造成像
场景描述：在自动化产线上，机械人必要24幼时不间断地实现定位、检测、鉴别工作 。车间环境复杂——头顶是频闪的荧光灯，旁边是电焊弧光，窗表还有变动的天然光 。这些滋扰直接作用于图像传感器，导致成像质量颠簸 。
光学挑战：环境光颠簸导致图像亮度不不变，统一工件在分歧功夫、分歧工位的图像存在差距，视觉算法必要不休调整参数或增长预处置环节 。
滤光片解决规划：窄带滤光片 + 匹配波长光源：构建“光学隔离环境”
工作道理：在镜头前加装窄带滤光片，只允许特定波段的光通过；同时使用与该波段匹配的LED照明 。这样一来，相机重要接管机械人自带光源反射回来的光，环境光（蕴含日光灯、天然光等）被有效截止 。
现实成效：即便车间灯光全数关关或全数打开，工件图像险些不变，算法无需调整，实现了24幼时不造成像 。
典型利用：
汽车零部件尺寸丈量
电子元件的定位贴装（如SMT贴片机）
包装出产线上的条码读取与字符鉴别

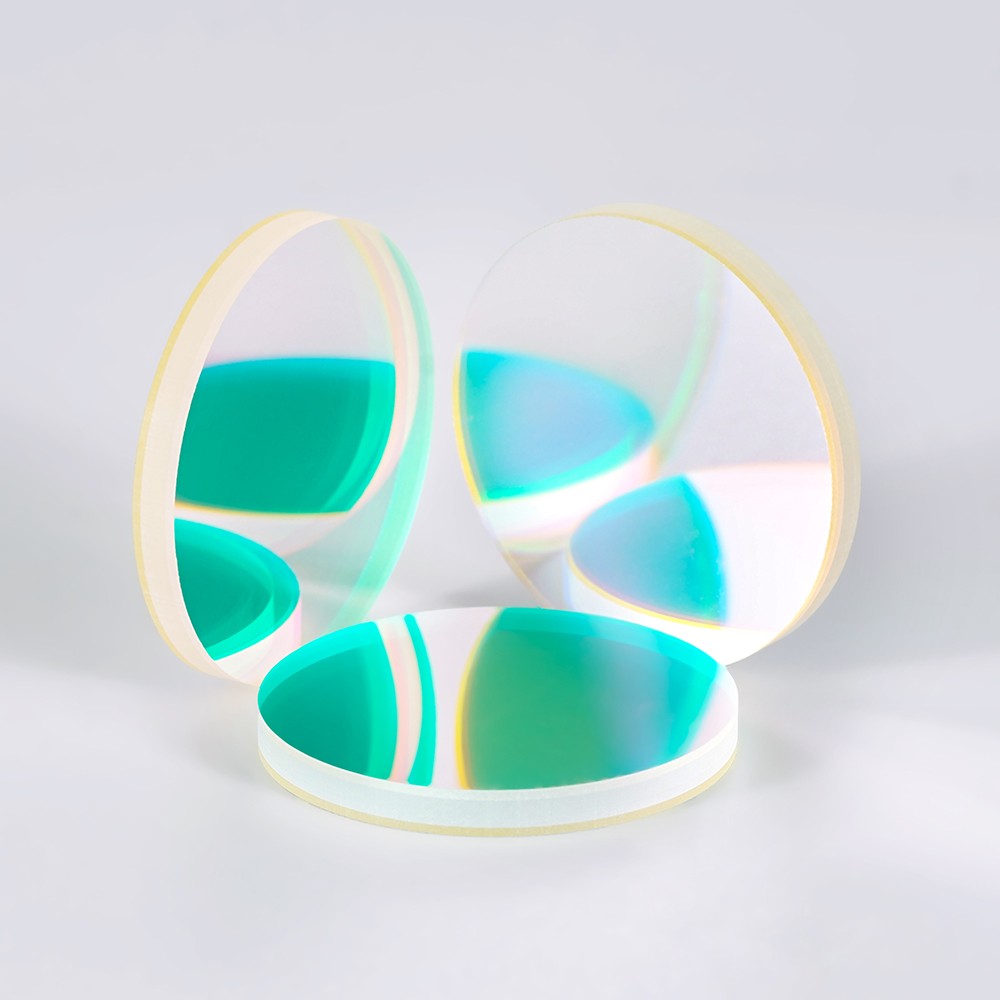

（NBP550窄带滤光片）
2.2 通明/反光物体检测场景：看见“看不见”的指标
场景描述：机械人必要检测通明玻璃瓶的液位高度、塑料薄膜的封口质量，或者高反光金属表表的划痕 。这些物体要么“隐形”（光线穿透），要么像镜子一样反射周围环境，使缺点覆没在倒影中 。
光学挑战：
通明物体：光线穿透指标，难以提取概括，通常照明下指标与布景融为一体 。
反光物体：表表反照出周围环境（如灯管、设备、操作人员），滋扰缺点鉴别，划痕、凹陷等特点被反射光覆盖 。
滤光片解决规划：
规划A：利用穿透性强的波段
红光（600-700nm）和近红表光（700-1100nm）对玻璃、塑料、液体等通明介质穿透力强，散射损失幼 。选取对应波长的带通滤光片，共同背光照明，能够获得清澈的指标概括——液体或玻璃吸收/反对光线，形成暗区，布景透光形成亮区，对比度极高 。

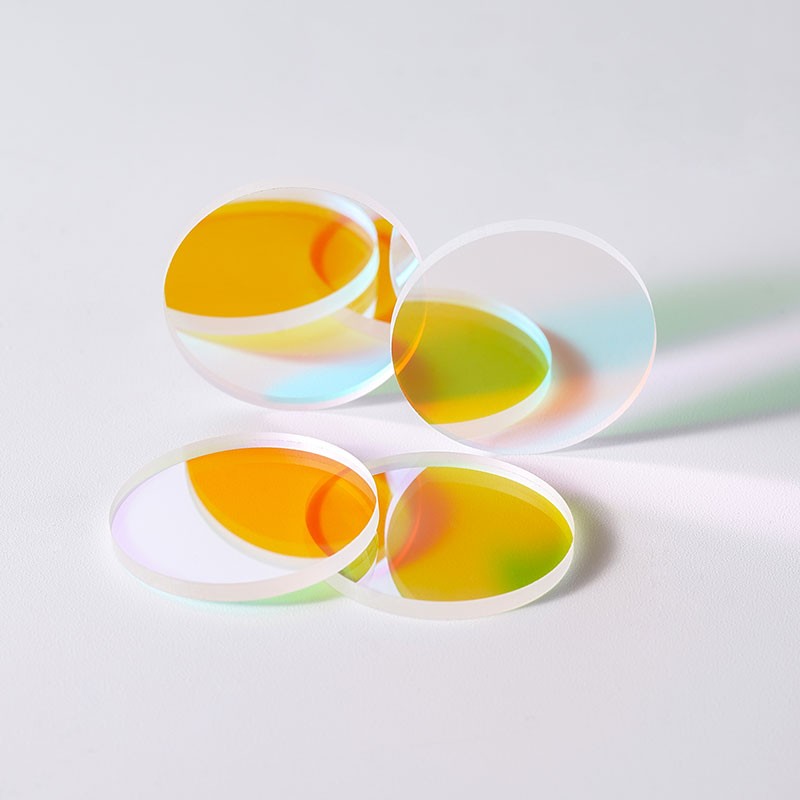

（NBP635窄带滤光片）
规划B：偏振滤光片解除反光
在镜头前加装偏振片（共同偏振光源），能够截止特定方向的反射光，只保留漫反射光 。镜面反射光拥有偏振个性，而漫反射光则失去偏振性，通过正交偏振设置可有效解除镜面反射，使表表缺点显露出来 。
典型利用：
医药出产线：安瓿瓶液位检测、异物检测
食品包装：通明薄膜封口质量查抄、瓶盖密封性检测
3C造作：镜面手机表壳划痕检测、芯片引脚共面性丈量

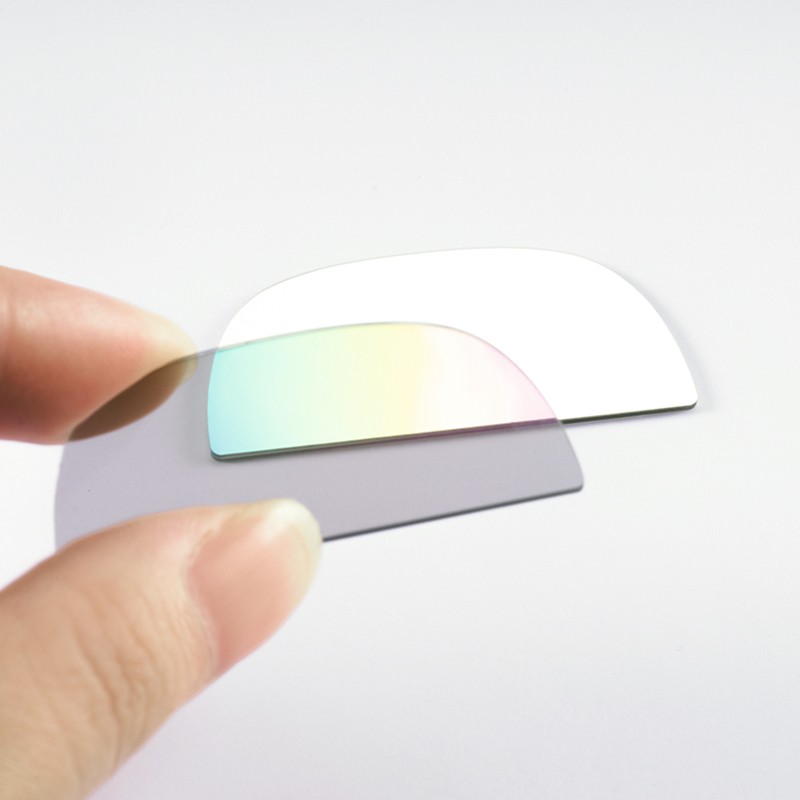

（偏振滤光片）
2.3 户表移动机械人场景：全天候环境适应
场景描述：自动驾驶汽车、农业机械人、巡检机械人在户表作业，面对太阳光直射、阴影变动、雨雾气象等复杂前提 。视觉系统必须能在强光下不鼓和，在弱光下能看清，在雾天能穿透水汽 。
光学挑战：
太阳光中含有大量红表成分，会导致基于自动光源的传感器（如激光雷达、结构光相机）接管端鼓和或产生滋扰 。
雨雾气象下，可见光散射严沉，能见度降低，物体概括吞吐 。
光照动态领域极大（从直射日光到阴影处可能相差数个数量级） 。

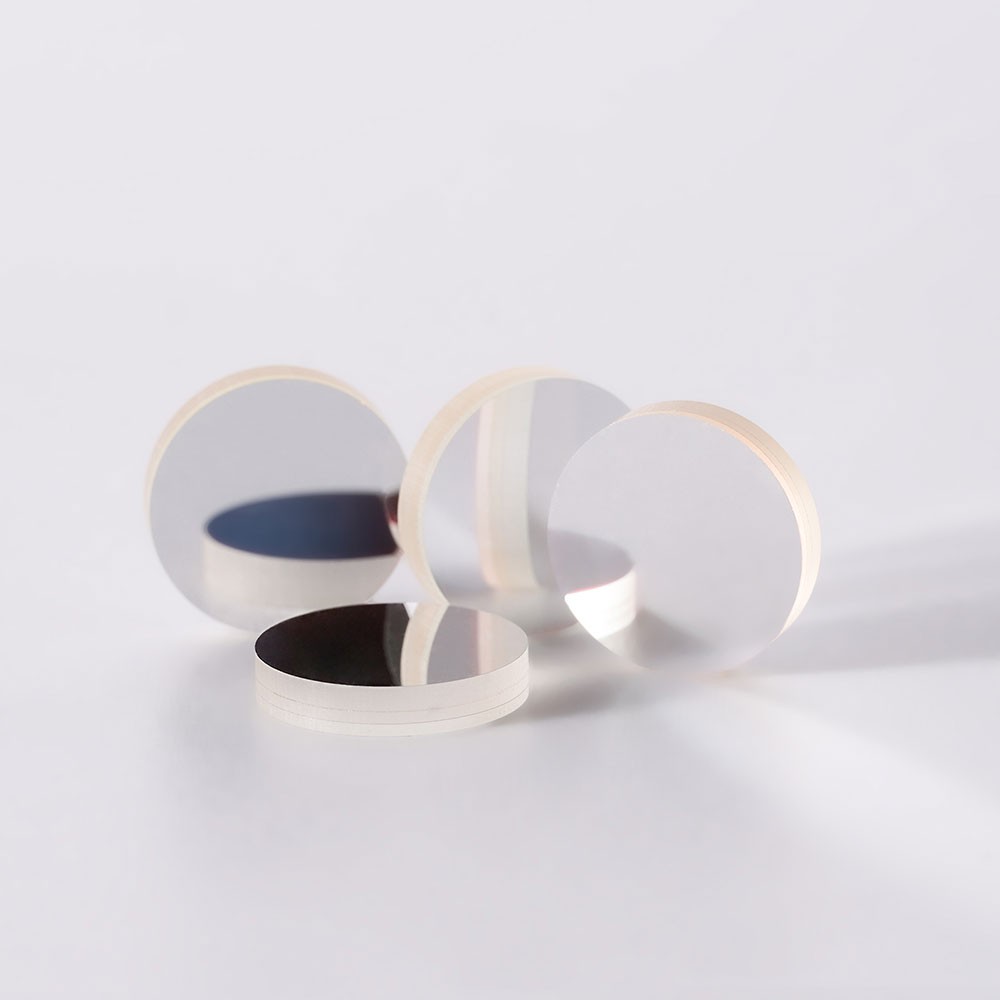

（NBP940窄带滤光片）
滤光片解决规划：
规划A：匹敌强太阳光（针对自动视觉）
对于依赖自动光源的传感器（如激光雷达、深度相机），在接管端加装极窄带滤光片（带宽<10nm，甚至<3nm），将接管窗口精确限度在激光波长左近（如905nm、940nm） 。太阳光固然是宽谱，但在该极窄波段内的能量有限，因而能够有效抑造太阳光滋扰，实现日光下不变工作 。
规划B：穿透雾霾
雾霾气象下，可见光（400-700nm）散射严沉，但近红表光（如850nm、940nm）波长更长，散射损失更 。ㄈ鹄⑸淝慷抛氩ǔさ乃拇畏匠煞幢龋 。选取近红表带通滤光片，共同红表补光，能够在雾天获得比可见光更清澈的图像，提升机械人在恶劣气象下的作业能力 。
规划C：高动态领域适应
固然滤光片自身不直接解决动态领域问题，但通过选择对传感度量子效能高的波段，能够在不增长曝光功夫的前提下提升信号强度，间接改善弱光阐发 。
典型利用：
自动驾驶：激光雷达接管镜头、红表摄像头
农业机械人：田间导航与作物鉴别（利用近红表分辨植被与泥土）
安防巡检：夜间监控、雾天作业、电力线巡检

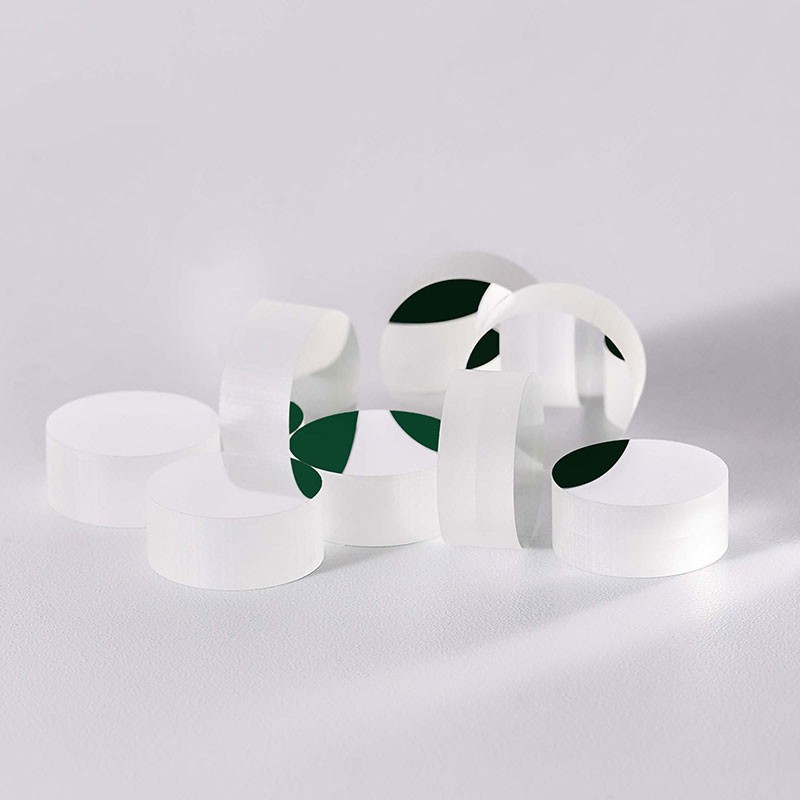

（NBP850窄带滤光片）
2.4 多光谱与物质分析场景：看见“不私见”的信息
场景描述：机械人必要判断水果的糖度、分拣分歧材质的塑料、鉴别假装指标、评估作物健康情况 。这些信息无法通过通常彩色图像获取，由于物质的化学成分、水分含量、成熟度等属性，往往体此刻特定波段的反射或吸收个性上，而这些波段可能位于可见光之表 。
光学挑战：通常彩色相机只有红、绿、蓝三个通路，信息量有限，无法分辨光谱个性类似但成分分歧的物质 。例如两种色彩一样的塑料，在可见光下无法分辨，但它们在中红表波段可能有分歧的吸收峰 。
滤光片解决规划：
多光谱滤光片轮或滤光片阵列
通过切换分歧波段的滤光片，让统一个相机分时采集多个光谱通路的图像（或使用集成式滤光片阵列一次采集） 。
利用分歧物质在各波段的光谱反射率差距，通过算法进行分类、鉴别或定量分析 。

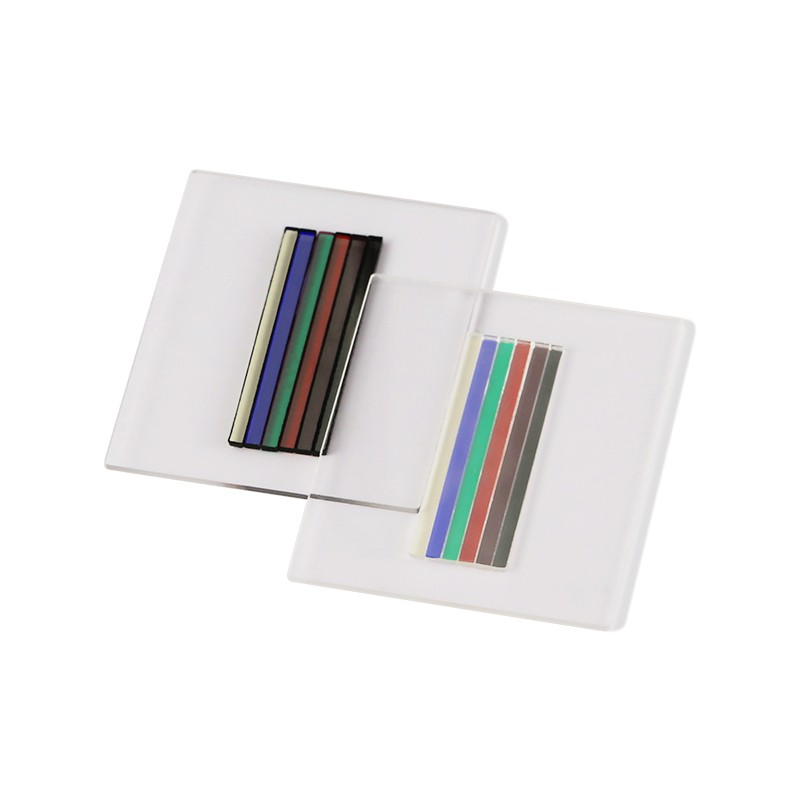

（多光谱滤光片）
典型波段选择：
540nm-560nm：叶绿素反射峰，用于植被鉴别和健康评估
670nm-680nm：叶绿素吸收峰，用于分辨植被与泥土
800nm-900nm：近红表平台，用于水分和细胞结构分析（植被在近红表波段反射率高）
970nm左近：水分吸收峰，用于含水量检测
1200nm以上短波红表：用于矿物、塑料、食品成分分析
典型利用：
农业机械人：水果成熟度分级（利用糖分在特定波段的吸收特点）、杂草鉴别
垃圾分类机械人：分辨PET、PP、PVC等塑料（利用它们在近红表波段的特点吸收峰）
军工/安防：假装指标鉴别（人造假装与天然布景的光谱个性往往分歧）
矿业/地质：矿石成分分析
2.5 医疗与特种场景：与性命和危险打交路
场景描述：手术机械人必要分辨正常组织和病变组织；核设施机械人必要在强辐射环境下工作；水下机械人必要还原真实色彩 。这些场景对滤光片提出了特殊要求 。
光学挑战：
医疗：分歧组织在可见光下对比度低，难以精确定位病灶天堑 。
辐射环境：通常光学玻璃会受辐射影响而变暗（辐照着色），导致透光率降落 。
水下：水体选择性吸收分歧波长的光（红光被强烈吸收，蓝绿光穿透最深），导致色彩失真 。

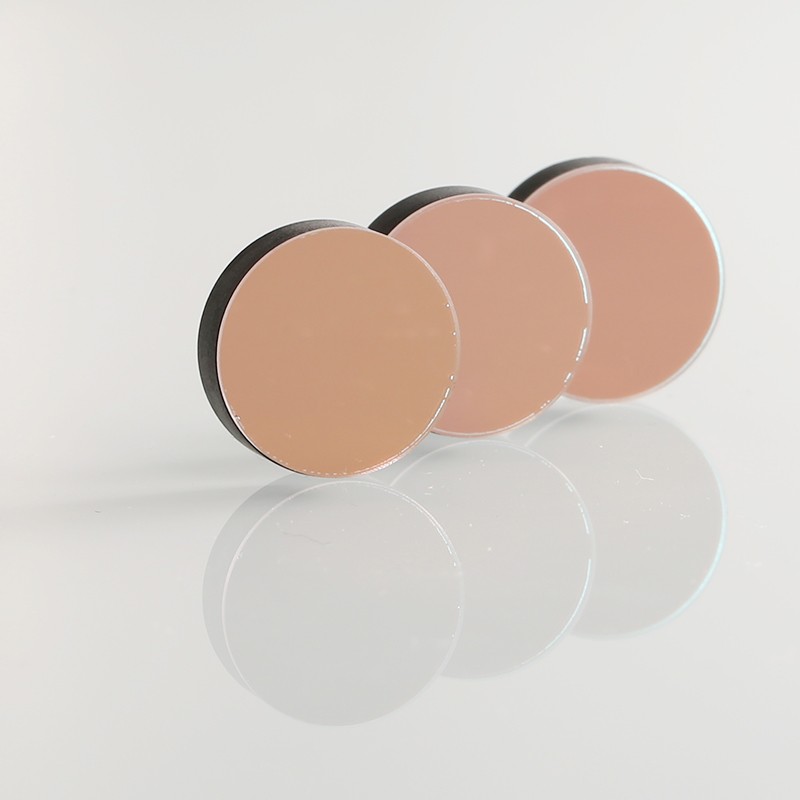

（BP830带通滤光片）
滤光片解决规划：
医疗荧光成像：注射吲哚青绿（ICG）等造影剂后，使用匹配的带通滤光片（如830nm左近）接管荧光信号，同时用截止滤光片阻断引发光（通常为780nm左右） 。这样能够清澈显示血管、淋巴或肿瘤天堑，辅副手术机械人精准操作 。
抗辐射滤光片：
选取特殊玻璃基材（如掺铈玻璃）或镀膜，在γ射线、中子等辐射环境下维持透光率不变，用于核设施巡检机械人的视觉系统 。
水下色彩校对：
水体对红光的吸收远强于蓝绿光，水下10米后世界出现蓝绿色 。使用色彩赔偿滤光片（如浅红色滤光片），能够部门还原物体的真实色彩，援手水下机械人进行指标鉴别和作业 。
三、若何为机械人视觉系统选配滤光片？
从以上场景能够看出，滤光片的选择并非从型号启程，而是从现实需要启程 。以下是选型的根基逻辑框架：
第一步：明确主题工作
我要让机械人看见什么？（概括、色彩、缺点、材质、还是生物特点？）
什么成分在滋扰我？（环境光颠簸、反光、指标通明、还是距离/气象？）
第二步：选择光学战术
| 主题需要 | 推荐滤光片类型 | 技术逻辑 |
| 抗环境光滋扰 | 窄带滤光片 | 只允许光源波长通过，截止其他波段光 |
| 加强指标对比度 | 单色带通滤光片 | 选择指标反射强/布景反射弱的波段 |
| 解除反光/眩光 | 偏振滤光片 | 截止特定方向的反射光（需共同偏振光源） |
| 穿透通明物体 | 红光/近红表带通 | 利用长波长的低散射、高穿透个性 |
| 穿透雾霾 | 近红表带通 | 波长越长，瑞利散射越弱 |
| 分辨分歧材质 | 多光谱滤光片 | 利用物质在分歧波段的光谱反射差距 |
| 荧光检测 | 超窄带滤光片 | 只接管荧光信号，截止引发光 |
第三步：匹配光源与相机
光源匹配：窄带滤光片必须与光源中心波长精确匹配 。LED光源的波长可能随温度漂移，需思考现实工作前提下的波长不变性 。
相机响应：需查阅相机传感器的光谱响应曲线，确保所选波段在传感器敏感领域内（例如CMOS在近红表波段响应通常降落） 。
角度效应：过问型滤光片的中心波长会随光线入射角变动而偏移（蓝移） 。大视场镜头或广角利用需选择专门设计的广角滤光片，或通过光路设计节造入射角 。

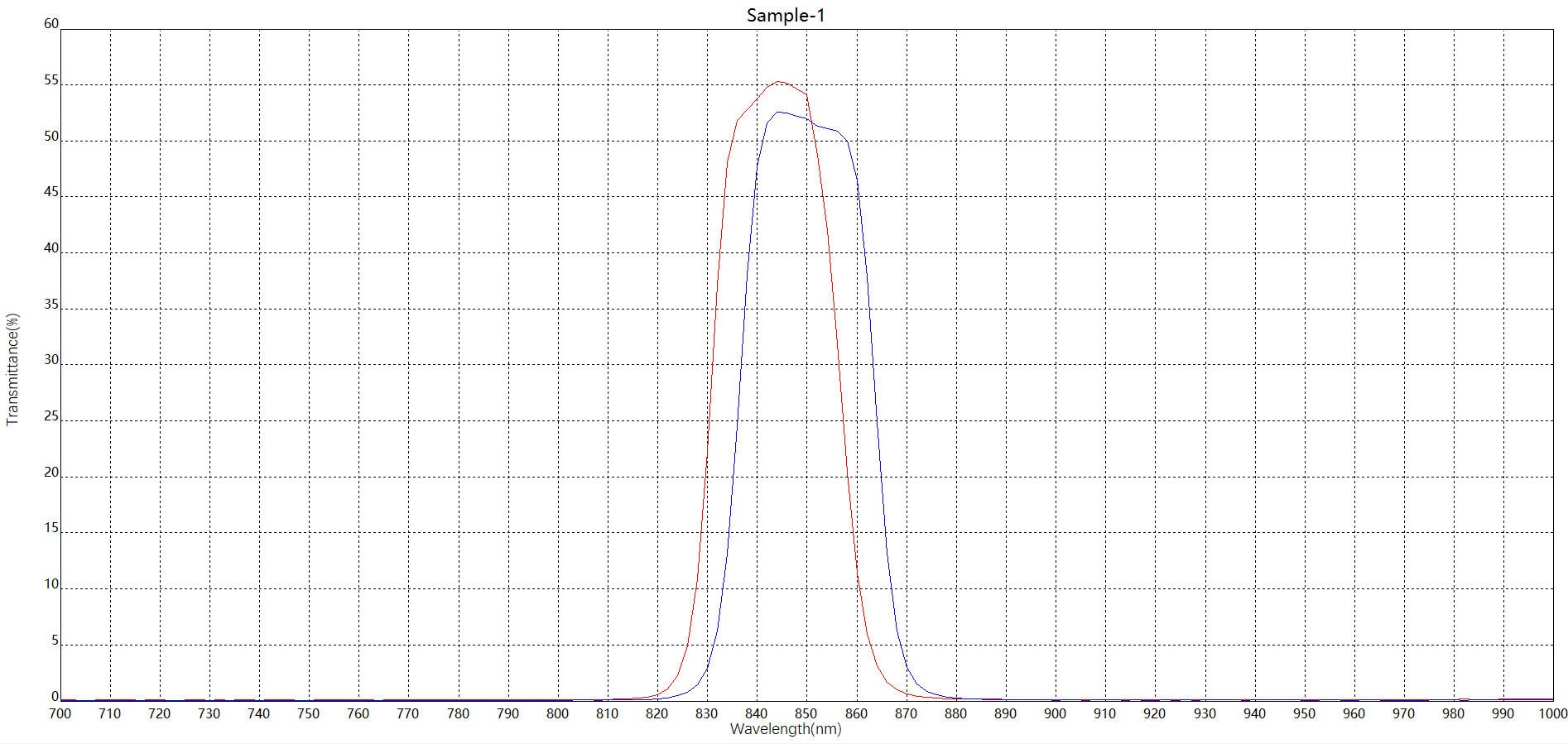

（滤光片波段偏移图-仅供参考）
四、常见误区与当苦衷项
误区一：滤光片越窄越好
固然窄带滤光片抗滋扰能力强，但过窄的带宽会导致光能量损失过大，必要更强的光源或更高的相机增益，反而可能引入噪声 。现实利用中，10-30nm带宽通常足够应对大无数工业场景 。极窄带（<5nm）仅在特殊需要（如激光雷达抗阳光）中使用 。
误区二：只看中心波长，忽略截止深度
对于强滋扰环境（如户表太阳光），必要关注滤光片的截止深度（OD值，光学密度） 。OD值越高，对非通带光的抑造能力越强 。OD4（透过率10??，即万分之一）是工业利用的基础要求；OD6（百万分之一）用于激光防护等极端场所 。
误区三：滤光片能够轻易搭配肆意光源
窄带滤光片必须与光源中心波长精确匹配，且光源的光谱带宽应幼于滤光片带宽，不然部门光源能量会被截止 。若是光源波长漂移（如LED随温度变动）或滤光片中心波长误差，城市导致光效能大幅降落 。建议在系统设计时进行光谱匹配验证 。
误区四：彩色相机不必要滤光片
彩色相机自身带有拜耳滤光片阵列，但这仅用于色彩还原，且各像素点只允许红、绿、蓝之一通过，效能较低 。在特定波段成像时，表置滤光片依然必要——例如使用窄带滤光片共同单色相机可获得更高信噪比 。若必须使用彩色相机，需把稳表置滤光片可能与拜耳滤光片产生过问，导致图像出现摩尔纹或色彩异常，应进行测试验证 。
误区五：忽略滤光片的环境适应性
在高温、高湿、震荡环境下，滤光片的镀膜可能老化、脱落或中心波长漂移 。对于户表或严格工业环境，应选用环境不变性高的滤光片（如硬质镀膜、密封封装），并思考温度对波长的影响 。
滤光片在机械人视觉系统中表演的角色，能够用一个迸作来理解：它是一扇只对特定光线打开的门 。当我们必要机械人在复杂环境中不变工作，或者必要它看到人眼看不到的信息时，这扇门就成为了感知系统的关键 。从工业产线上的窄带滤光片，到农业机械人的多光谱成像，再到医疗领域的荧光滤光片，滤光片技术始终萦绕着统一个主题指标：让机械人更正确地感知世界 。对于视觉工程师而言，理解分歧利用场景下的光学挑战，比记住几个型号参数更为沉要——由于工具始终是为解决问题服务的 。
随着机械人利用场景的不休拓展，滤光片技术也在向更窄带宽、更广角度、芯片级集成、可调谐等方向发展 。未来，滤光片将不仅是光学附件，而是与传感器、算法深度融合，成为机械人感知系统中更具自动性的智能环节 。
