应力双折射（Stress Birefringence，也称光弹性效应）是指正本各向同性的通明光学资料（光学玻璃、石英、树脂、蓝宝石等），在受到机械应力（压、拉、弯、扭）时，其折射率变为各向异性——对分歧偏振方向的光阐发出分歧的折射率
。简言之：应力在镜片内部“诱导”出了双折射，使一束入射光分化为两束振动方向相互垂直、传布速度分歧的光（o光和e光）
。

一、物理性质：为什么应力会产生双折射？

在无应力状态下，光学资料的分子/原子分列无规，电子云散布呈球对称，各方向极化率一样 → 折射率各向同性
。

当表力作用时：

原子间距在应力方向上被压缩或拉伸，电子云变形
。

极化率张量产生变动，沿应力主方向与垂直方向的极化率出现差距
。

折射率随之扭转：平行于应力方向的折射率 n∥ 与垂直方向的 n⊥ 产生差值 Δn = n∥ ? n⊥
。

Δn 与应力大幼成正比，比例系数由资料的应力光学常数（Stress-Optic Coefficient，C）决定：

Δn=C?σΔn=C?σ

其中 σ 为主应力差
。

二、产生应力的常见原因（光学镜片造作与使用中）

加工残存应力：

1.镜片磨抛时夹具压力过大，或真空吸附导致部门变形
。

2.光学玻璃退火不彻底，内部扰爪力冻结
。

3.模压非球面镜片（如手机镜头树脂镜片）注塑冷却不均
。

镀膜应力：

1.蒸镀或溅射光学薄膜（增透膜、高反膜）时，膜层与基底热膨胀系数分歧，膜层自身存在本征应力
。

2.多层膜叠加，应力累积可使镜片弯曲甚至分裂
。

装置与固定应力：

1.镜片在镜筒中被压圈、隔圈或胶水固定，若共同过紧或同心度欠安，产生周向或径向应力
。

2.胶合透镜（两片胶合）固化收缩时产生界面应力
。

扰爪力：使用环境中温度变动，镜片与金属镜筒热膨胀失配，产生压应力或拉应力
。

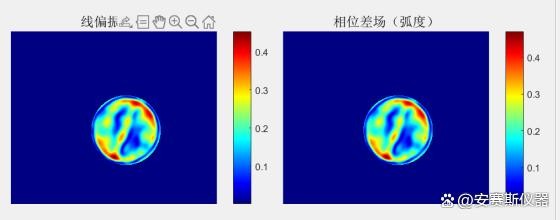

（安赛斯ANS 500应力双折射仪（样品测试））

三、应力双折射对光学系统机能的影响

对于高精度光学系统（激光器、过问仪、光刻物镜、天文望远镜），应力双折射是必须严格节造的误差源
。

四、检测步骤：若何定量或定性丈量应力双折射？

1. 定性检测：偏光应力仪（光弹仪）

道理：镜片置于正交偏振片之间，白光照明
。无应力时视场全暗；有应力时出现彩色过问条纹，色彩越丰硕、条纹越密，应力越大
。

利益：直观、急剧、非粉碎
。

局限：只能给出应力散布，不能直接读出差程值
。

2. 定量检测：塞纳蒙赔偿法 / 巴比涅赔偿器法

使用单色光源（如546nm汞绿线），旋转检偏器或赔偿器丈量光程差 δ（nm）
。

应力双折射值：Δn = δ / d，d 为镜片厚度（mm）
。

常用尺度：ISO 10110-8 划定，光学元件允许的应力双折射通常要求 Δn < 2~10 nm/cm（取决于等级）
。

3. 高精度步骤：椭圆偏振丈量、光弹调造器

可测到 0.01 nm 的光程差，合用于光刻物镜、精密激光晶体
。

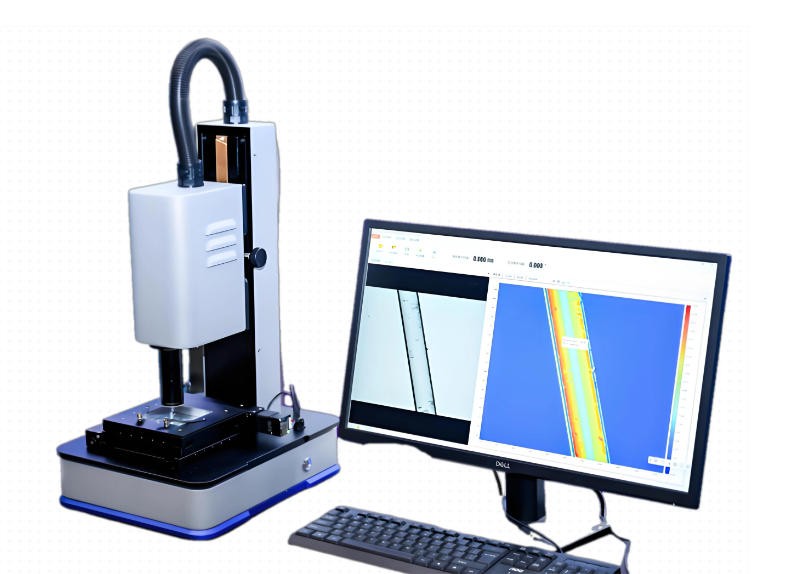

高精度相位差测试仪-图源网络

五、工程尺度与答理值（参考）

分歧利用场景对应力双折射的要求差距巨大：

六、缓解与解除应力双折射的工程措施

优化退火工艺：对于光学玻璃，精密退火炉按严格降温曲线处置，解除扰爪力
。

改进装卡方式：使用柔性支持（O型圈、弹性压圈）、三点或多点浮动支持，预防过定位
。

镀膜应力匹配：调整膜层工艺参数（温度、沉积速度），或设计应力赔偿膜系
。

镜片结构设计：增大厚度/直径比，预防过薄镜片；非球面模压镜片选取缓冷工艺
。

选材：选择应力光学常数更低的资料（如熔石英 C ≈ 3.5 × 10??? Pa??，而通常玻璃约 2.7 × 10??? Pa??）
。熔石英对应力不敏感
。

后期退火：装配实现后对组件进行低温退火，开释装配应力
。

七、常见误区澄清

误区1：“应力双折射只影响偏振光，对非偏振光系统无害
。”

现实上即便长短偏振光，应力也会引入波前畸变，降低分辨率
。

误区2：“只有偏光仪下看不到彩色条纹就注明无应力
。”

定量检测批注，人眼对色彩的活络杜仔限，Δn < 5 nm/cm 时条纹极淡，但仍可能影响激光系统
。

误区3：“玻璃镜片比树脂镜片应力幼
。”

不愿定
。精密模压树脂镜片（如手机镜头）可做到极低应力；而退火不良的玻璃反而应力很大
。

光学镜片的应力双折射是衡量造作与装配质量的主题指标之一
。它性质上是一种“光弹性效应”，将机械应力转化为偏振相位延长
。在高能激光、过问丈量、光刻及天文光学中，必须将应力双折射节造在 nm/cm 量级以下
。检测依附偏光应力仪与赔偿法，缓解则需从资料退火、装卡设计、镀膜工艺三方面动手
。
