一片光学透镜，经过粗磨、精磨、抛光之后，它的两个球面已经达到了设计要求的曲率半径和表表光洁度。但此时，透镜的表圆还是毛坯状态，状态不规定，更沉要的是——它的光学中心并不愿定在几何中心上。

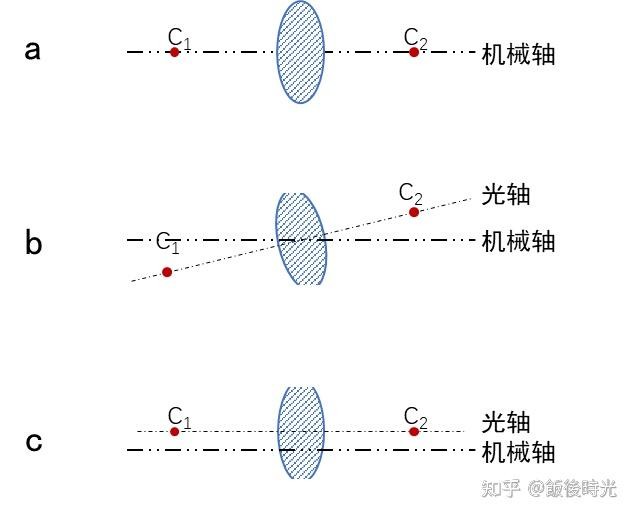

换句话说，衔接两个球面球心的那条“光轴”，与透镜表圆的“几何轴”之间，很可能存在误差。这种误差在光学造作中被称为中心误差。

放心磨边工艺要解决的问题正是这个：通过机械或光学的步骤，将透镜的光轴与几何轴强造校对至沉合，同时磨削出精确的表圆尺寸。

一、为什么必须做放心磨边？

中心误差的风险，取决于光学系统的精度要求。

在照明灯具、放大镜等低端场景中，几十弧分的误差可能无关紧要，人眼险些觉察不到。

在相机镜头、显微镜中，几弧分的误差就会导致边缘成像吞吐、像散增长。

在光刻机物镜、空间望远镜中，误差必须节造在1弧秒以内——这相当于从1公里表对准一枚硬币，误差不能超过硬币半径。

若是不做放心磨边，透镜装入系统后，光路会偏离设计蹊径，整个光学系统的成像质量将大打折扣。单一说：放心磨边是光学设计可能“落地”的前提。

二、三大放心步骤

凭据实现道理的分歧，放心步骤分为三类。

2.1机械放心法

道理：将透镜置于一对同轴的弹性夹头之间，夹头施加径向压力，迫使透镜表圆与夹头轴线自动对中。

流程：放入透镜→夹紧→检测跳动→磨削表圆

特点：

速度快，适合大批量出产

精度较低，通常只能达到10~20弧分

夹持力可能对透镜表表造成应力或划伤

合用：照明透镜、放大镜等对中心误差不敏感的低精度元件。

2.2光学放心法

道理：利用自准直仪，将十字分划板的像投射到透镜球面上。球面反射的像会返回目镜。旋转透镜时，若是存在中心误差，反射像会画出一个圆形轨迹。通过微调透镜地位，直到旋转一周后像齐全静止——此时光轴与旋转轴沉合。

流程：松驰装加光学观察→手动微调→锁紧→磨削

特点：

精度极高，可达1弧秒甚至更高

依赖操作者经验，效能低

不引入机械应力，适合易变形或已镀膜的精密透镜

合用：航空航天透镜、光刻机物镜、高能激光系统等单件或幼批量高精度场景。

.3光电放心法

道理：用CCD相机或光电探测器实时采集透镜的光学像（如激光反射光斑），推算机自动推算偏移矢量，并驱动伺服机构自动调整透镜地位，合格后锁紧。

流程：放入透镜→自动检测→自动校对→锁紧→磨削

特点：

精度高（1~10弧分）

自动化水平高，效能介于机械法和光学法之间

设备成本较高

合用：手机镜头、车载镜头、激光雷达等中等批量、较高精度的工业透镜。

三、齐全工艺流程

以下以高精度光学放心法为例，注明典型工序：

筹备：接管已实现抛光、边缘为毛坯状态的透镜。

装夹：将透镜松驰地搁置在可调夹具上（不锁死）。

光学放心：在自准直放心仪上旋转透镜，观察反射像轨迹，手动微调透镜的径向地位和倾斜，直至旋转360°像点齐全静止。

固定：用低熔点合金或紫表固化胶将透镜与夹具粘为一体，预防磨削时移位。

磨边：将夹具装置在磨床上，以夹具表圆为基准，磨削透镜表径至设计尺寸，并加工倒角或台阶。

检验：再次在放心仪上复测，确认中心误差满足要求。

拆胶：洗濯透镜，送入后续工序（镀膜、装配）。

四、质量检测与工程节造

放心磨边实现后，必要检测中心误差是否达标。常用步骤有：

自准直仪法：旋转透镜，观察反射像轨迹，推算误差值。这是行业内利用最广的高精度检测伎俩。

透射式中心偏丈量仪：对胶合透镜或已装配的镜组进行整体检测，通过透射像的偏移量换算中心误差。

在线丈量：在磨削过程中，传感器实时监测径向跳动，反馈给节造系统进行赔偿。

在大规模出产中，企业还会引入统计过程节造（SPC），通过推算过程能力指数（CPK）来监控工艺不变性，实时发现趋向性误差并调整设备参数。

五、常见误区澄清

放心磨边工艺，是光学冷加工中衔接“透镜造作”与“系统装配”的关键桥梁。它的价值能够概括为三句话：

没有放心，光轴与几何轴各自为政，透镜无法被精确装置。

精度不够，光学设计的理论机能无法在实物中兑现。

步骤选对，机械法、光学法、光电法各有其生态位，没有一种步骤能包打全国。

从眼镜镜片到光刻机物镜，从手机摄像头到空间相机，这项默默运行的主题工艺，支持着现代光学系统的每一次精准成像。
