机载红表丈量吊舱光学镜片利用分析

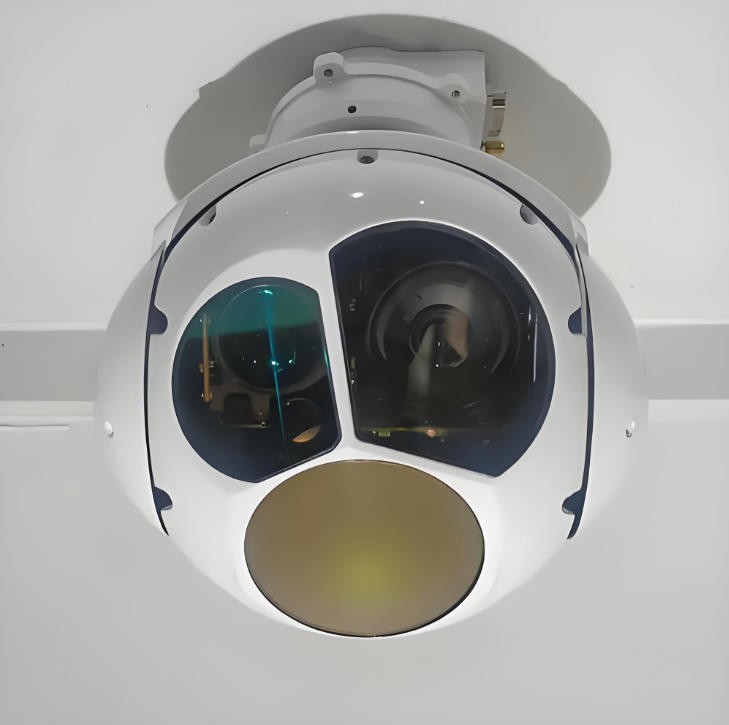

机载红表丈量吊舱是一种悬挂于飞行器腹部的？榛８性睾，重要用于获取地物指标的中波红表（3–5 μm）和长波红表（8–14 μm）辐射信息，服务于地质勘探、环境热传染监测、精准农业估产、丛林火情预警及形象钻研等领域。吊舱光学系统内，覆盖多种镜片协同工作，最前端是兼作气动整流和；ぶ澳艿那蚬诖翱，内部蕴含共口径反射镜组、中继透镜组、分光元件、各红表波段的成像透镜组、滤光片以及焦平刻下的；ご。
（图源网络，侵删）
为了校对像差、削减镜片数量并适应特殊波段需要，非球面透镜和氟化钙等晶质光学元件也被集成到系统之中。各镜片在资料选择、镀膜设计和加工精度上各有侧沉。以下按职能分组以为各人展示通例工程的几个参数供各人意识！

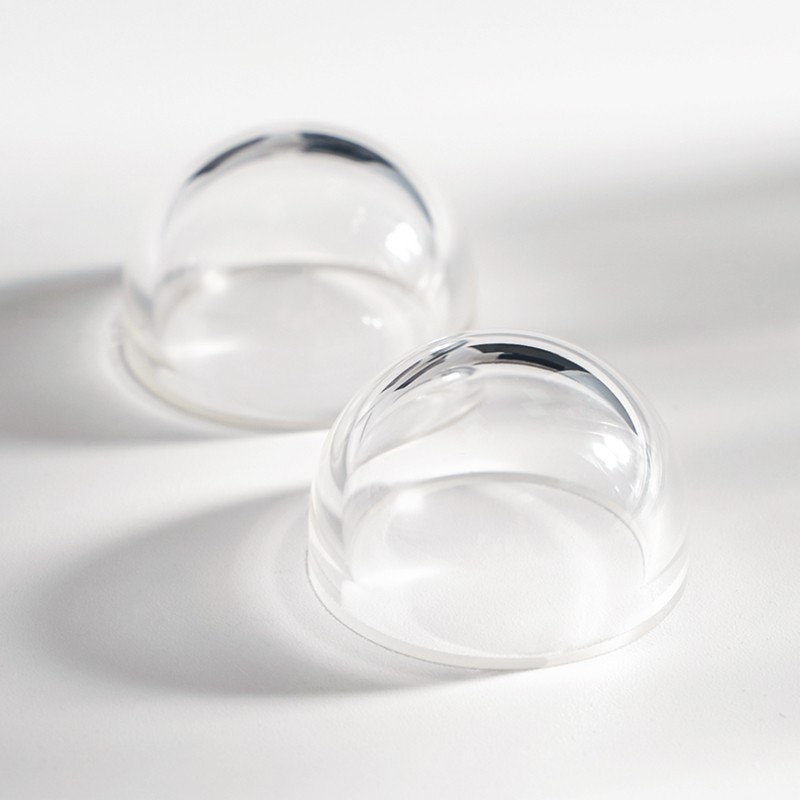

（球罩窗口）
一、前；ぷ
| 镜片名称 | 资料 | 重要职能 | 通例加工参数 |
| 球冠；ご翱 | 多光谱硫化锌 (Cleartran) | 气动整流、宽波段透过、抗风沙雨雪 | 直径公差 +0.0/-0.2 mm； 面形 ≤λ/2 @632.8 nm； 表表质量 80/50； 3–5μm及8–14μm双面增透，单面反射率<1%； 表表表DLC；つ；倒角0.1~0.3 mm×45° |
| 内部密封窗 | 硒化锌或硫化锌 | 密封舱体、防尘防潮 | 面形 λ/4； 表表质量 60/40； 双面对应波段增透膜； 倒角0.2~0.5 mm×45° |

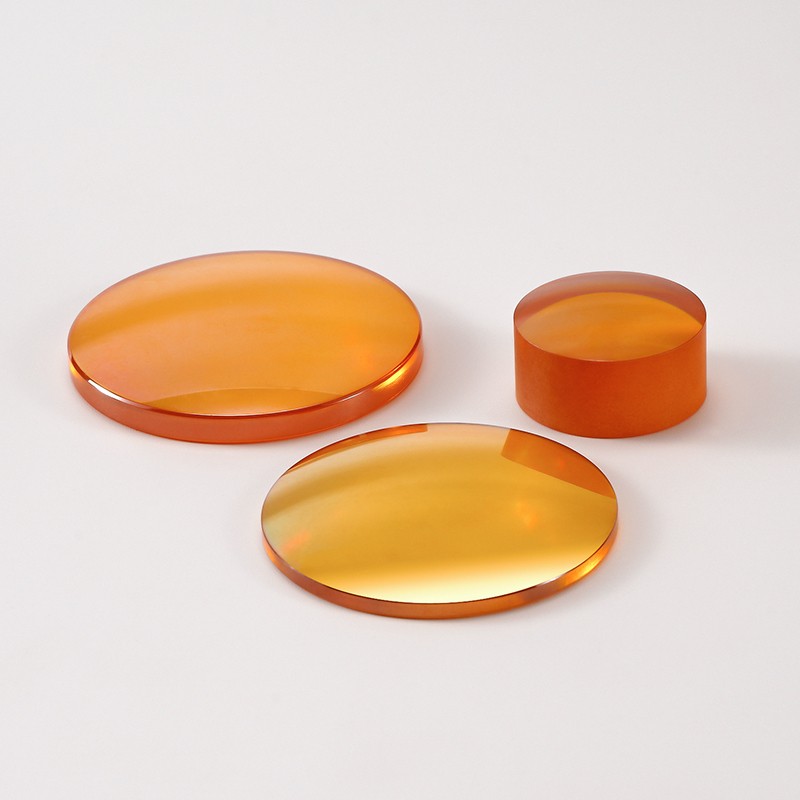

（硒化锌透镜）
二、共口径前置光学组
| 镜片名称 | 资料 | 重要职能 | 通例加工参数 |
| 主反射镜/次反射镜 | 铝合金（镀金/铝）或碳化硅 | 网络宽波段红表辐射，共口径成像 | 面形（RMS）：铝合金λ/2，碳化硅λ/4；表表粗糙度<2 nm RMS；反射率≥96%（铝膜）或≥98%（金膜） |
| 准直透镜组 | 硅或锗 | 压缩大口径光束为平行光 | 面形 λ/4；表表质量 60/40；双面增透；倒角0.2~0.5 mm |
| 中继透镜组 | 硅、锗、硒化锌（含1片非球面） | 光束接力、像差赔偿 | 面形 λ/4；表表质量 60/40；非球面面形 λ/2~λ/4 |
| 场镜 | 锗或硒化锌 | 光瞳成像、节造主光线角 | 面形 λ/4；表表质量 60/40 |

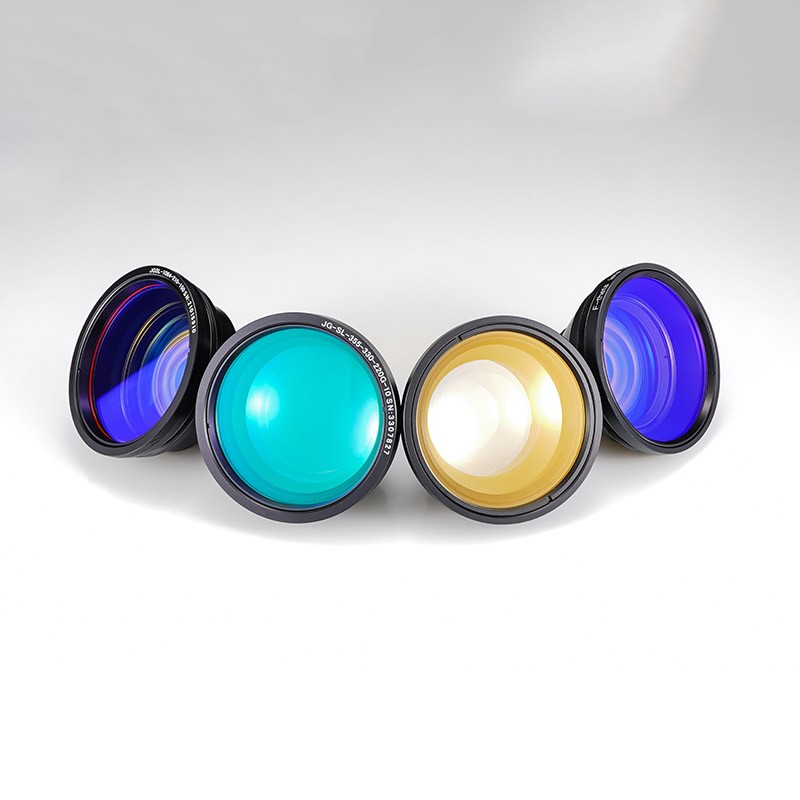

（场镜）
三、分光元件组
| 镜片名称 | 资料 | 重要职能 | 通例加工参数 |
| 二向色分光镜 | 硒化锌（基底） | 分离中波红表与长波红表 | 面形 λ/4 @633 nm；表表质量 60/40；分光膜T/R平衡杜着于90%±5%，截止陡度<5%波长带宽 |
| 分束棱镜（激光测距） | 硅或石英玻璃 | 分离发射激光与接管回波 | 角度公差±3弧分；表表质量 60/40；透射率>90%，反射率>95% |
| 平面反射镜（折叠镜） | K9玻璃 或 硅（镀银） | 光路折转，缩幼吊舱长度 | 面形 λ/4；表表粗糙度<2 nm RMS；反射率>96% |

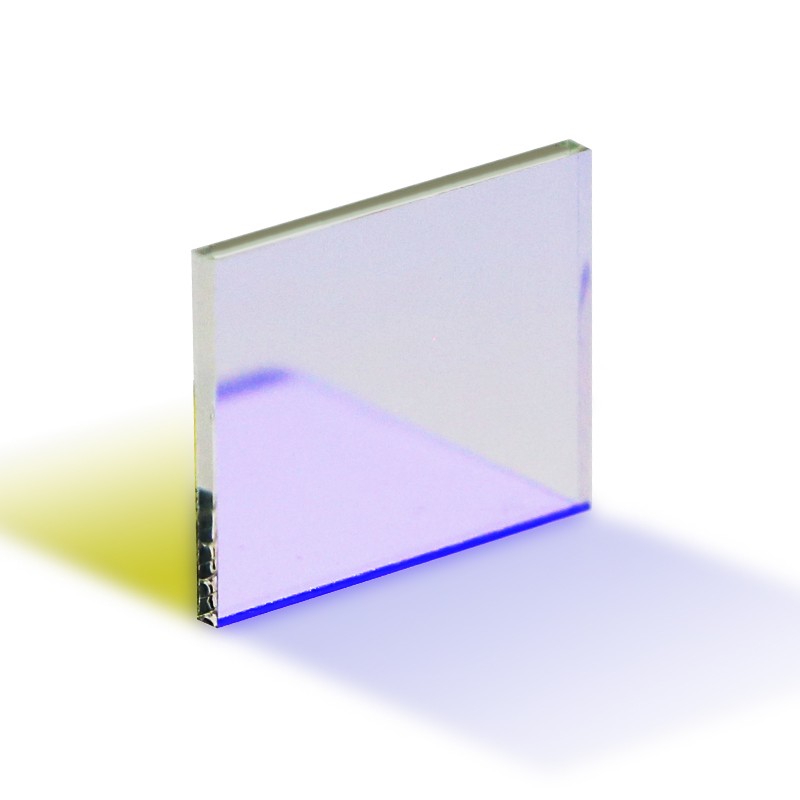

（二向色镜）
四、各波段成像透镜组
| 镜片名称 | 资料 | 重要职能 | 通例加工参数 |
| 中波红表透镜组 | 硅、硒化锌（含非球面） | 3–5 μm波段成像 | 面形 λ/4；表表质量 60/40；双面增透，单面反射率<0.5% |
| 长波红表透镜组 | 锗、硫系玻璃（可模压非球面） | 8–14 μm波段成像 | 锗透镜面形 λ/4，表表质量 60/40；硫系玻璃面形 λ/2~λ/4；双面增透，单面反射率<0.5% |
| 汇聚透镜 | 硅/锗/硒化锌 | 聚焦至探测器焦平面 | 面形 λ/4；表表质量 60/40 |

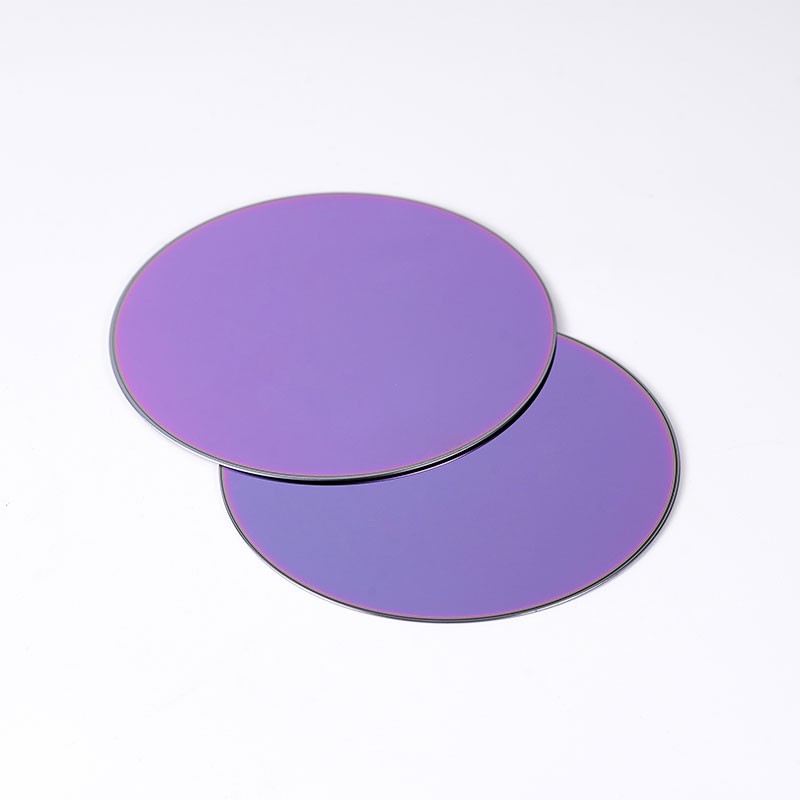

（红表硅片）
五、光谱选择与特殊元件
| 镜片名称 | 资料 | 重要职能 | 通例加工参数 |
| 窄带滤光片 | 硅或锗基底，Ge/ZnS多层膜 | 提取特定谱线，提高信噪比 | 中心波长公差±10 nm（精密±5 nm）；FWHM 10–30 nm；峰值透过率>80%；截止深度OD≥3 |
| 中性密度滤光片 | 红表透射资料 | 强光衰减（如对日观测） | 衰减倍数ND0.3~ND2.0；透过率均匀性±5% |
| 非球面透镜 | 锗、硅、硒化锌、硫系玻璃 | 校对球差，削减镜片数量 | SPDT加工：面形 λ/4~λ/2；表表质量 60/40；模压硫系玻璃：面形 λ/2~λ/4 |
| 晶质光学元件 | 氟化钙(CaF?)、氟化镁(MgF?) | 中红表光谱分析，热不变性好 | 面形 λ/4；表表质量 60/40；可镀增透膜；把稳防划伤 |
| 衍射光学元件(DOE) | 锗或硅（表表刻蚀微结构） | 色差校对（高端系统选配） | 面形 λ/2；衍射效能满足设计值（极度规配置） |

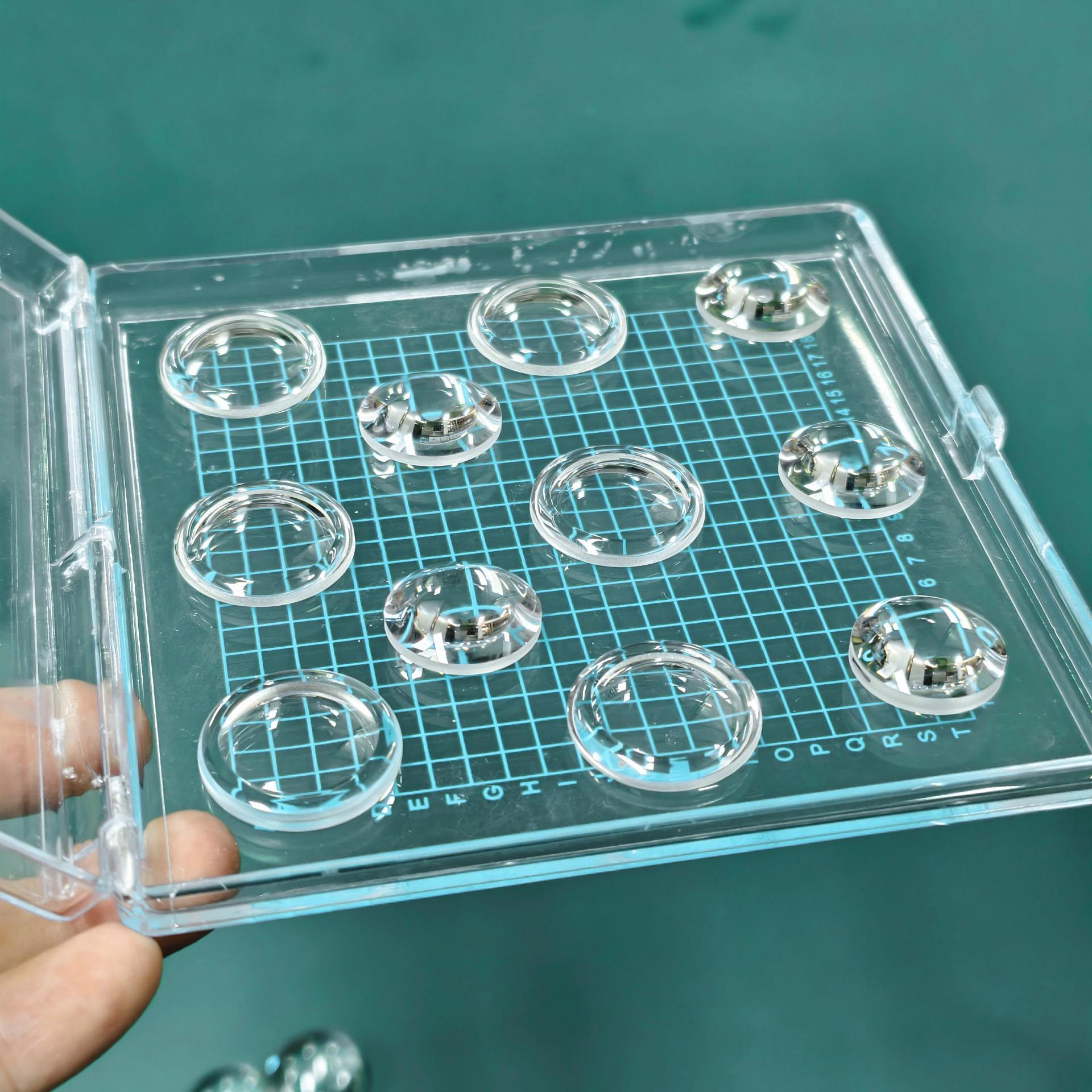

（非球面透镜）
六、加工共性重点
所有通例镜片的通用加工尺度：
| 参数类别 | 通例指标 |
| 面形精度 | λ/2~λ/4（球面λ/4，非球面λ/2~λ/4，反射镜λ/2 RMS） |
| 表表质量 (MIL) | 60/40（量产通例），；ご坝80/50，关键表表可用40/20（非大批量通例） |
| 直径公差 | +0.0/-0.1 mm 或 ±0.1 mm |
| 中心偏（透射镜片） | ≤0.02 mm（0.5弧分） |
| 镀膜 | 对应波段双面增透，单面反射率<1%（通例指标） |
| 倒角 | 通常镜片0.2~0.5 mm×45°；球冠窗口0.1~0.3 mm×45° |
| 亚表表危险节造 | 多阶梯研磨（30 μm → 3 μm）+ 古典抛光；磁流变/离子束抛光用于高精度 |
机载红表丈量吊舱的光学镜片系统涵盖球冠窗口、密封窗、共口径反射镜、中继透镜、分光元件、中波/长波红表成像透镜、滤光片、非球面及氟化钙等晶质元件。选取表格大局汇总的通例加工参数（面形λ/2~λ/4、表表质量60/40、直径公差±0.1 mm）可满足绝大无数工程遥感需要，无需钻营极限精度。合理选用资料和加工等级，两全机能与成本，是吊舱光学系统设计的求实准则。未来硫系玻璃模压非球面与金刚石车削自由曲面技术的遍及，将进一步提升系统集成杜纂成像质量。
文章申明：本文参数基于行业批量出产通例尺度，具体项目请凭据系统指标和预算协商确定。
