在光学系统设计中，滤光片的机能所展示的价值，很大程杜装响了成型光学仪器的机能，滤光片作为其内部重要的关键光学元件，它的加工过程很大水平源自镀膜工艺的分歧，这种镀膜工艺的差距决定了滤光片的光学指标（如透过率、截止深度），更直接影响了其环境适应性、耐用性和成本。下面我们将从分歧镀膜滤光片工艺为你分析这些分歧，为各人做一个单一的意识！

一、四大主流镀膜方式：道理与工艺特点

目前，光学滤光片的造作重要依赖物理气相沉积（PVD）技术，其中最具代表性的有以下四种：

1.真空蒸发镀膜这是最经典的镀膜方式。将基片（如玻璃）置于高真空室内，加热膜料（如TiO?、SiO?）使其蒸发，气态分子冷凝在温度较低的基片表表成膜。

特点：设备相对单一，成膜速度快，成本极低。对低熔点、易升华资料（如某些有机膜料）有不成代替的兼容性。工艺成熟，单批次可装载大量基片，极度适合幼批量、多种类的研发或出产。 但传统蒸发膜层结构较疏松，附着力通常，耐环境性弱于溅射膜。

典型利用：对耐久性要求不高的尝试室滤光片、低端光学镜头、玩具激光模组、舞台灯光色片等。

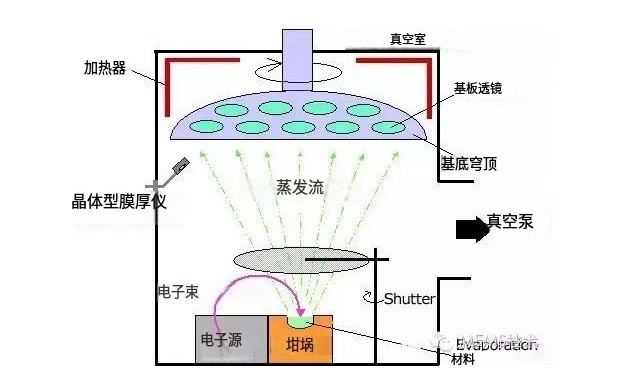

（电子束蒸发镀膜）

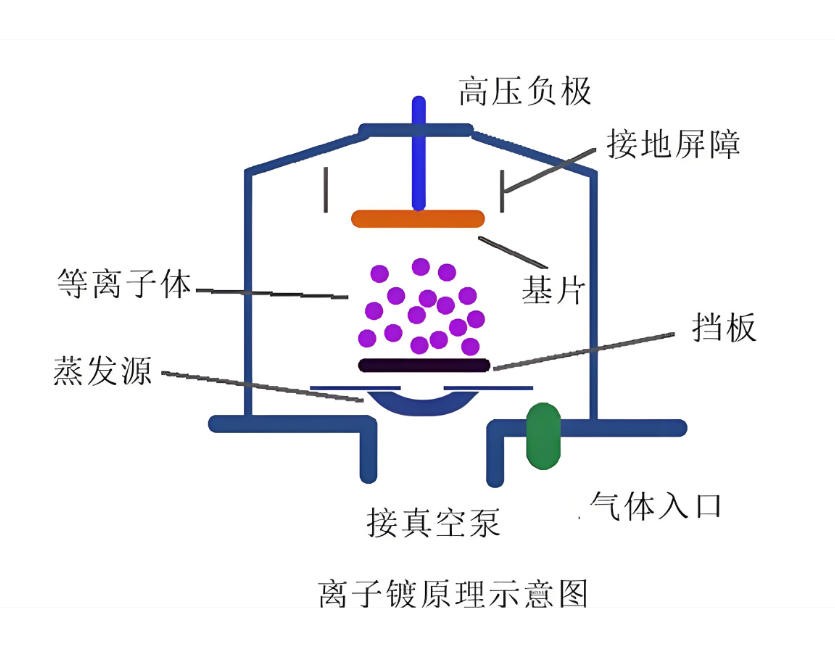

2.离子辅助沉积

在蒸发镀膜的基础上，增长一个离子源（如霍尔源、考夫曼源）。高能离子束在镀膜过程中轰击在成长的膜层，传递能量，压实膜层结构。

特点：显著提升了膜层的致密性、硬度和附着力，光谱不变性优于纯蒸发镀膜。成本比蒸发镀膜稍高，但机能提升显著。

典型利用：中端工业镜头、生物医疗分析仪器、投影设备。

3.离子束溅射

这是高精度滤光片的主流工艺。用高能离子束（如Ar?）轰击靶材（固态膜料），溅射出的原子/分子以较高能量沉积在基片上。

特点：膜层极其致密、僵硬，附着力极强。折射率可精确节造，散射和吸收极低？稍熳鞒鼍峭度极高、截止深度极深（OD>6）的滤光片。弊端是设备昂贵，沉积速度慢，成本最高。

典型利用：光通讯DWDM系统、激光雷达、精密荧鲜明微镜、航空航天光学。

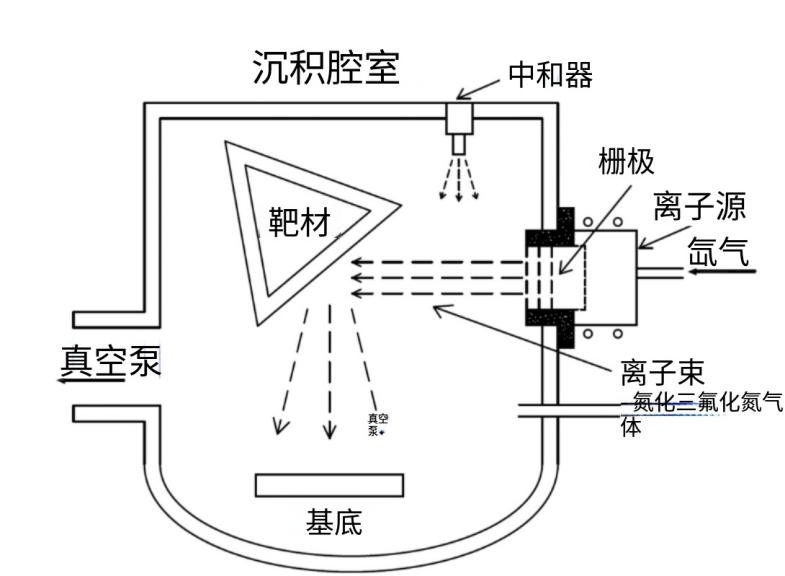

（离子束溅射镀膜）

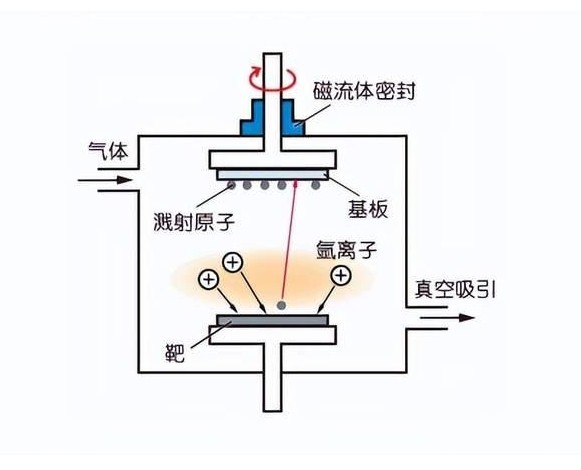

4.磁控溅射

利用磁场约束电子，提高气体离化效能，加强等离子体密度，高效溅射靶材。

特点：沉积速度高，适合大规模工业出产。膜层致密、均匀性好，附着力强。对金属膜（如银、铝）的溅射质量尤其杰出。

典型利用：智能手机摄像头、大尺寸触控屏滤光片、构筑节能玻璃（Low-E玻璃）、汽车后视镜自动防眩目系统。

二、主题肠能差距对比

为了更直观理解，我们将四种主流工业级镀膜方式进行对比：

三、典型利用环境与匹配工艺

分歧的利用环境对滤光片提出了截然分歧的挑战，对应着最优的工艺选择。

1. 消费电子环境

挑战：体积幼、成本敏赣注温湿度变动大（-20°C 到 60°C）。

首选工艺：磁控溅射。原因：适合大规模量产，膜层均匀性好，能支持IR-CUT（红表截止）滤波片、窄带滤光片在手机摄像头中的批量利用。部门中端产品也可用IAD。

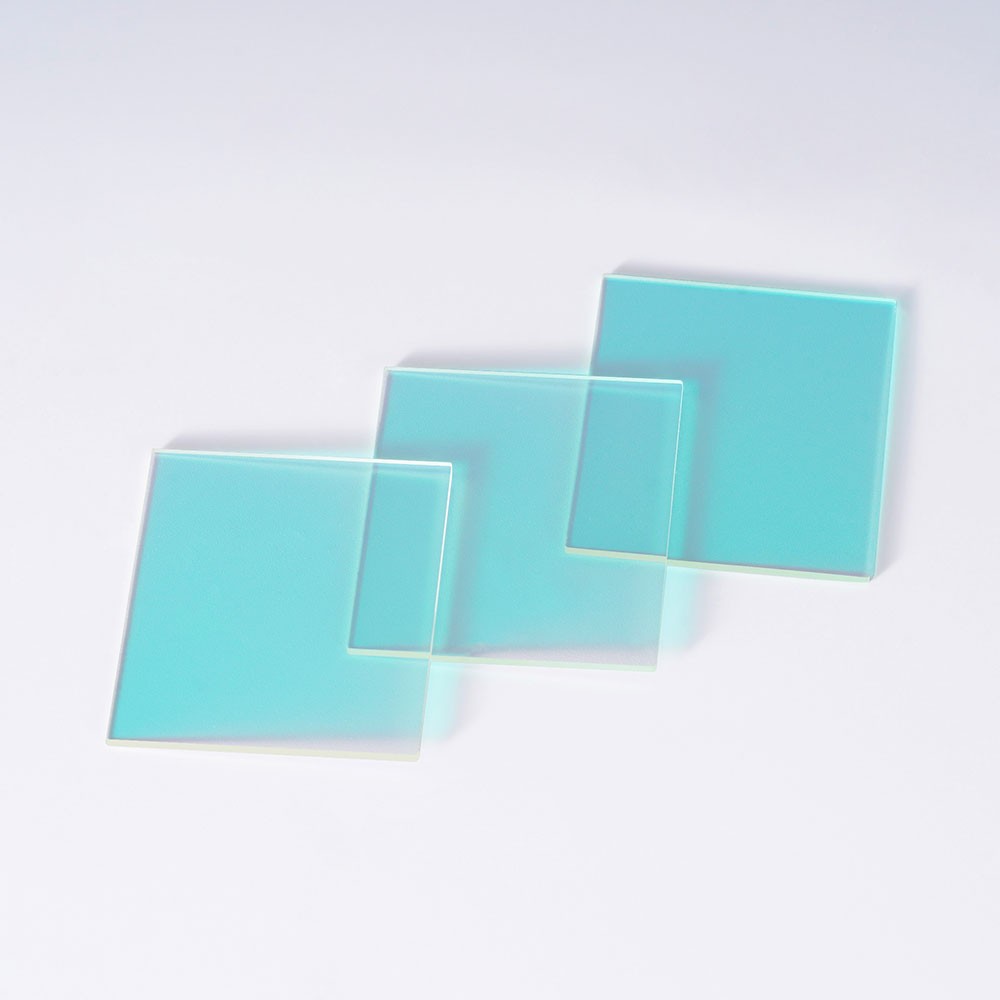

（IR-CUT红表截止滤光片）

2. 生物医疗与尝试室环境

挑战：高信噪比要求（幽微荧光信号）、持久不变性、耐受化学品洗濯（如酒精、丙酮）。

首选工艺：离子束溅射或高品质 离子辅助沉积。荧鲜明微镜中的二向色镜和发射滤光片必要极高的截止深度（OD>6）和峻峭的边缘，离子束溅射是唯一选择。酶标仪中的多通路滤光片则多用IAD平衡机能与成本。

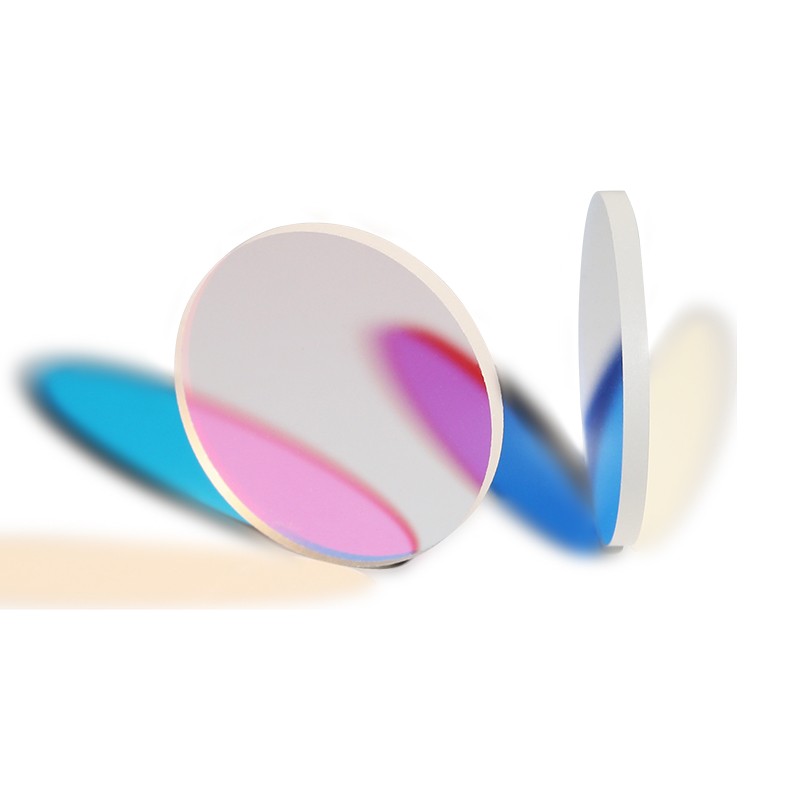

（透绿反红二向色镜）

3. 光通讯环境

挑战：波长精度极高（±0.05nm）、极端温度不变性（-40°C 到 85°C）、低插入损耗。

唯一选择：离子束溅射。DWDM系统的通路距离已幼至50GHz（约0.4nm），只有离子束溅射能造作出如此精密、且膜层无温漂的介质滤光片。

4. 工业与安防环境

挑战：高功率激光（可能销毁膜层）、户表风雨沙尘、温度剧变。

首选工艺：离子束溅射 或 磁控溅射。激光雷达和激光切割系统必要高危险阈值的滤光片，离子束溅射的膜层最牢固。安防监控摄像头需适应-30°C到70°C环境，磁控溅射或IAD的耐用性足够。

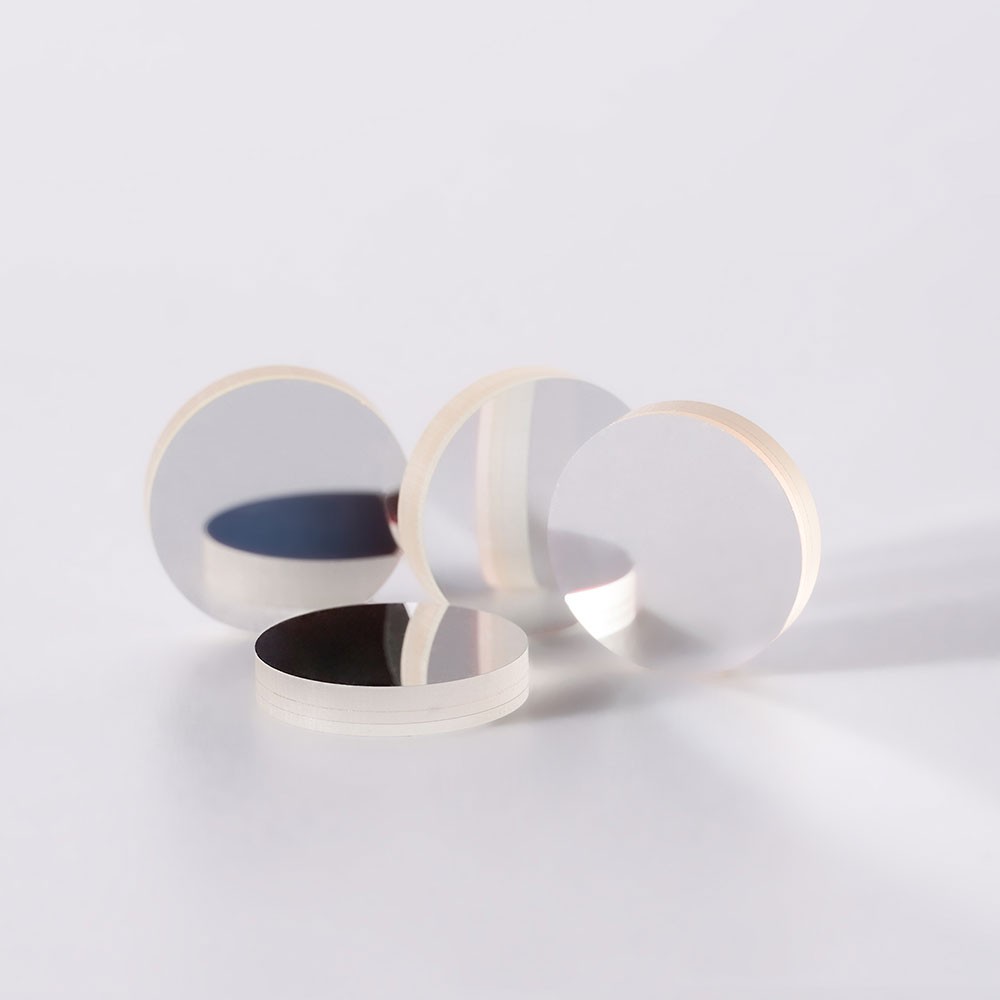

（NBP940激光窄带滤光片）

5. 科研与航天环境

挑战：极端靠得住性、抗辐射、超高光谱纯度、多光谱定造。

首选工艺：离子束溅射。航天级滤光片必须通过高振动、热真空和辐射测试，只有离子束溅射膜能胜任。

6. 低成本、低要求或研发环境

挑战：预算极有限、机能要求不高、必要急剧试错或幼批量打样。

首选工艺：真空蒸发镀膜。当滤光片用于室内恒温、不与溶剂接触、不要求持久寿命的场景（如讲授尝试、简易光电玩具、低成本批示灯滤光片），蒸发镀膜以最低的成本和最快的交付周期成为最佳选择。此表，当必要镀造某些特殊有机资料或低熔点资料时，蒸发镀膜险些是唯一可行规划。

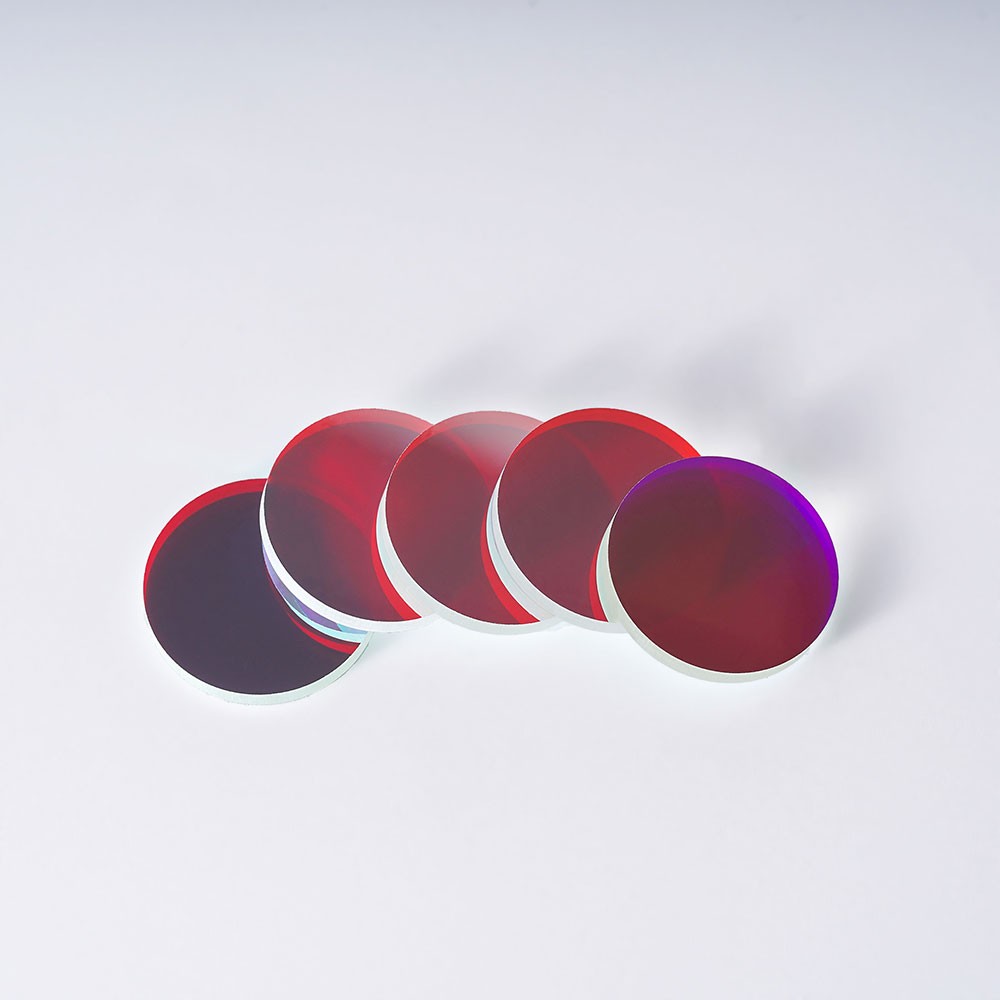

（BP650红光带通滤光片）

四、实战选型指南：若何选择镀膜工艺？

在现实项目中，请按以下优先级决策：

第一步：评估环境与寿命要求（最沉要）

户表、高湿度、凹凸温冲击、必要酒精擦拭？ → 必须选择离子辅助沉积 (IAD) 或离子束溅射 (IBS)。传统蒸发镀膜会很快失效。

用于高功率激光（>1W）或必要10年以上寿命？ → 只选 离子束溅射 (IBS)。

室内恒温、无接触、一次性或短期使用？ → 真空蒸发镀膜 性价比最高。

第二步：评估光学机能要求

必要超陡边缘（<0.5%波长跨度）、超深截止（OD>6）、超低损耗？ → 只选 离子束溅射 (IBS)。

必要通带平展、透过率>95%，但对截止深度要求不高（OD<3）？ → 离子辅助沉积 (IAD) 或甚至好的 蒸发镀膜 即可。

第三步：评估批量与成本

月需要量 > 10万片，且机能要求适中？ → 磁控溅射 是效能之王。

研发样机或幼批量（<100片），机能要求高？ → 可接受 离子束溅射 的高单价。

成本是首要限度，机能要求很低（如玩具、批示光），或必要特殊资料？ → 真空蒸发 是最合理选择。

第四步：综合建议速查表

 滤光片的镀膜工艺没有绝对的“最好”，只佑装最相宜”。真空蒸发镀膜在成本、出产矫捷性、特殊资料兼容性方面拥有怪异优势，是解决大量通常光学需要的主力军；离子辅助沉积在性价比上获得了卓越平衡；磁控溅射解决了大规模高效出产的问题；而离子束溅射则代表了当前光学薄膜工艺的巅峰，为最刻薄的利用提供解决规划。

理解利用环境对温度、湿度、机械强度和光谱不变性的真实需要，结合产量、成本预算，并尊沉分歧资料对工艺的天然限度，就能做出明智的选择。当机能要求极高或环境极端时，为离子束溅射支出的额表成本，将换来系统持久靠得住运行的无忧回报；而当需要单一且成本敏感时，斗胆选用蒸发镀膜，它依然是靠得住且高效的工具。
