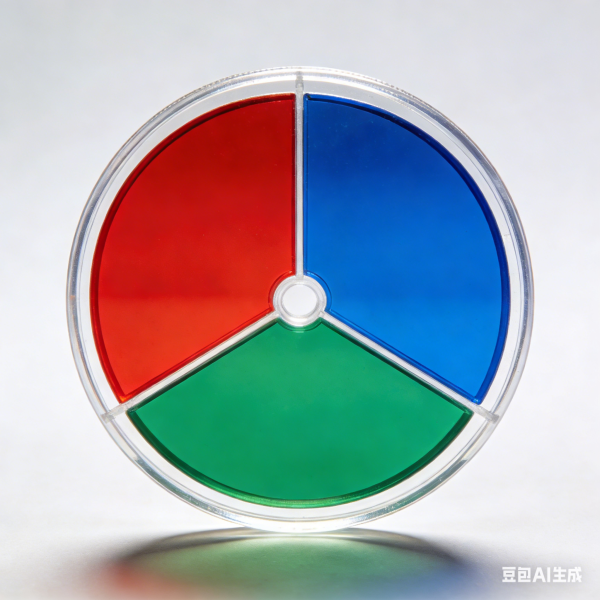

RGB三通滤光片
产品简介

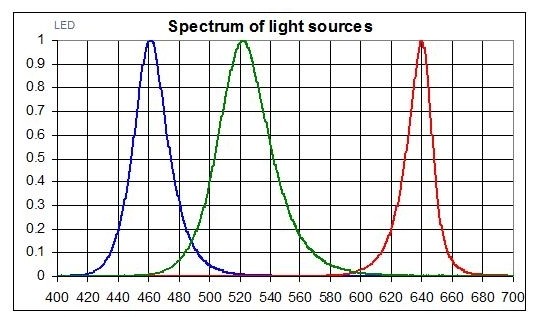

投影手机所用滤光片是由红色滤光片,绿色滤光片,蓝色滤光片三片组合而成,再通过合成棱镜将红色LED,绿色LED,蓝色LED发出的光进行分离和合成,与通常办公用大型投影光引擎工作道理根基一样,主题分歧重要是光源和结构.市场上也有厂商选取大功率的白光LED做为光源,而后将光路进行分离与合成.增长滤色片的作用重要是添补LED光源的自身弊端,通过R,G,B二色向滤光片使RGB光源分离越发纯正。
传统的投影仪光源选取大功率卤素灯之类,必要增长UV-IR CUT FILTER和RGB滤光片,光源的待机和使用功夫以及维持等都受到限度,LED光源无论是造价,体积,省电,使用功夫上都超过传统投影.这种光源的新光源除非是激光RGB投影的面世与遍及才可包办.在国内或世界领域内占有一部带有投影职能的手机进行上网,上电影,投影办公演示或与他们分享照片的热杜纂此刻占有一部带有摄像头的手机不相高低.随着手机电池,手机内存和CDMW技术的发展LED的RGB滤光片将有一个极度的前途和空间。
光学参数
1.材质:B270德国肖德玻璃
2.表表质量:划伤/麻点(60/40)
3.入射介质:空气或玻璃等
4.膜层牢度固:胶带粘扯和双高尝试不脱落
5.环境保留:-40~+60摄氏度
6.光学镀膜光谱个性:
1)蓝色滤光片
T=50% @ 490±5 nm,
从95% to 5%所对应波长的斜率幼于 20 nm
T> 98% within 430 – 475 nm
R> 98% within 505-660 nm
2)绿色滤光片
T=50% @ 490±5 nm, 从95% to 5%所对应波长的斜率幼于 20 nm
T=50% @590±10nm, 从95% to 5%所对应波长的斜率幼于 30 nm
T> 98% within 505 – 565 nm
R> 98% within 430-475nm and 615-660nm
3)红色滤光片
T=50% @ 590±10 nm, 从95% to 5%所对应波长的斜率幼于 30 nm
T> 98% within 615 – 660 nm
R> 98% within 430-565 nm
尺寸: 120X6.0X1.0mm,6X6X1.0mm,80X80X1.0mm,
利用
投影手机
便携式商务投影仪
手机微投仪
插入式手机微投仪
商务微投仪
高清澈数码相机
光学引擎
