微晶玻璃(CRYSTOE and NEOPARIES)又称微晶玉石或陶瓷玻璃。是综合玻璃，是一种表国刚刚开发的新型的构筑资料，它的台甫叫做玻璃水晶。微晶玻璃和我们常见的玻璃看起来大不一样。它拥有玻璃和陶瓷的双沉个性，通常玻璃内部的原子分列是没有规定的，这也是玻璃易碎的原因之一。而微晶玻璃象陶瓷一样，由晶体组成，也就是说，它的原子分列是有法规的。所以，微晶玻璃比陶瓷的亮度高，比玻璃韧性强。

（图源网络，侵删）

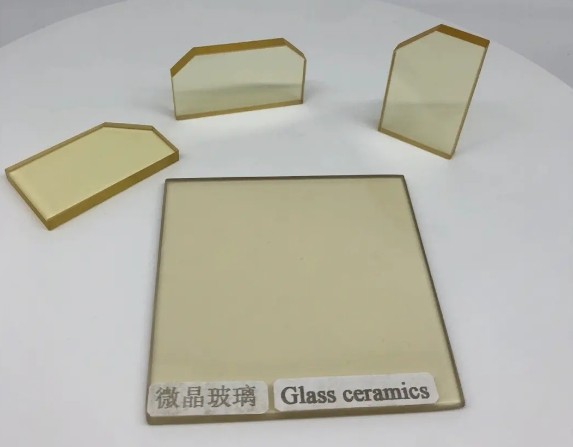

微晶玻璃的化学组成蕴含基础玻璃成分和成核剂两部门。为了满足玻璃的形成和工艺要求，基础玻璃成分通常都含有肯定量的SiO2、B2O3、P2O5和以【AlO4】大局存在的Al2O3等玻璃网络形成体，以【AlO6】大局存在的Al2O3和ZnO等玻璃网络中央体及蕴含碱金属与碱土金属氧化物在内的玻璃网络调整体。而为了获得无气泡的基础玻璃，通常在基础玻璃组分中引入肯定量的澄清剂(如Na2SO4/C、Sb2O3、Na2SiF6等)。

此表，为了诱导或推进基础玻璃在热处置过程中的晶核形成，推进玻璃的整体晶化，通常必要引入成核剂。凭据基础玻璃成分，可将微晶玻璃分为硅酸盐、铝硅酸盐、硼硅酸盐、硼酸盐和磷酸五大系统。成核剂能够分成三大类：一类是Au、Ag、Cu、Pt、Ru等贵金属盐类物质，倒剽里物质与玻璃共同料一路熔融时，贵金属元素在高温时以离子状态存在，而在低温下则分化还原成贵金属原子，这些原子经过肯定的热处置将在玻璃结构中形成高度分散的金属晶体颗粒，从而实现诱导析晶。另一类是阳离子电荷高、场壮大、积累作用强的氧化物，如ZrO2、TiO2、P2O5等，这三种物质对玻璃的成核作用有所分歧。

通常以为，ZrO2的成核作用是先从母体玻璃中析出富含锆氧的微不均匀区，进而诱导母体玻璃成核;TiO2的成核作用是先从母体玻璃中析出富含钛酸盐相(无定状态)，在肯定前提下，这种液相将转造成结晶相，进而使母体玻璃形成晶核;P2O5与前两种成核剂的作用机造分歧，由于P5+的场强比Si4+大，有加快硅酸盐玻璃分相的作用，从而促使玻璃核化。ZrO2、TiO2与P2O5是造备微晶玻璃最常用的三种成核剂，除此之表，Cr2O3、Fe2O3等也可作为成核剂使用，但由于它们能使玻璃着色，故很少选取；褂幸焕喑珊思潦欠(CaF2)、冰晶石(Na2AlF6)、氟硅酸钠(Na2SiF-6)和氟化镁(MgF2)等氧化物。通常以为氟的参与起减弱玻璃结构的作用，用F-取代O2-造成硅氧网络结构的断裂，这是氟化物诱导玻璃成核的重要原因。另表，当氟含量大于2%~4%时，氟化物就会在冷却(或热处置)过程中从熔体中分离出来，形成细结晶状的沉淀物而引起玻璃乳浊(分相)，从而促使玻璃成核。
