光栅分为3D立体光栅,光栅尺,安全光栅,复造光栅,全息光栅,反射光栅,透射(衍射)光栅.根基上都是由一系列等宽等间距的平行狭缝组成，在1毫米的长度上往往刻有N多条的刻痕？毯鄞Σ煌腹，未刻处透光，我们称之为透射光栅，另一种光栅是反射光栅,有些必要进行特殊的镀膜处置,凭据这种阴阳成效演变出更多的图形镜,图案镜等,单一道理就像是手电筒对着手指投影到对面墙壁,看到的图形.只是一个是微光一个是宏光造做.犹如在发丝上雕镂,工艺的难易分歧. 最早的光栅是1821年由德国科学家J.夫琅和用度细金属丝密排地绕在两平行细螺丝上造成的。因形如栅栏，故名为“光栅”。

现代光栅是用精密的刻划机在玻璃或金属片上刻划而成的。光栅是光栅摄谱仪的主题组成部门，其种类好多。按所用光是透射还是反射分为透射光栅、反射光栅。反射光栅使用较为宽泛;按其状态又分为平面光栅和凹面光栅。此表还有全息光栅、正交光栅、相光栅、夸耀光栅、阶梯光栅等。

　　(光栅尺)利用于: 数控加工中心，机床，磨床，铣床，自动卸货机，金属板压造和焊接机，机械人和自动化科技， 出产过程丈量机械，线性产品, 直线马达, 直线导轨定位。

　　(立体光栅)利用于:印刷,展示,立体相片,拥有立体成效,通过角度或摆产生幻变,动画,缩放使图像列美丽,已成为办公函具,家居装璜用户首选产品.

　　(全息光栅)利用于:商标防伪,印刷,光学仪器,激光演示等.

　　(反射光栅)利用于:包头幼异,光学仪器等

　　(透射光栅)利用于:光学仪器,激光演示,激光玩具等产品.

　　随着光栅刻划技术和复造技术进一步的提高，光栅已走出尝试室,从工业到民用及玩具礼物都有光栅的影子,可能光栅进行节造电源开关,能够用光栅出来了的光点做防盗安全网(物体一际遇光线,顿时报警),能够做十字架对准用,能够做水平线用,还能够做激光图形镜,要想做什么图形就做什么图形.单片使用,有双片自转使用,有十几片旋转使用.只有相宜的光源,光栅就会让光源变得更改多样和丰硕.满足各人的爱好和需要.

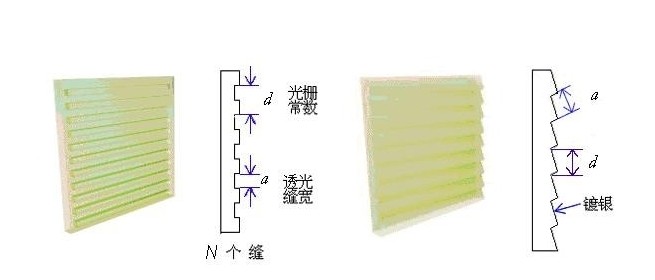

　　任何一种拥有空间周期性的衍射的光学元件都能够称为光栅，若是在一块镀铝的光学玻璃毛胚上刻整齐系列等宽，等距而平行的狭缝就是透射光栅。如在一块镀铝的光学玻璃毛胚上刻出一系列剖面结构象锯齿状态，等距而平行的刻线这就是一块反射光栅。光栅刻划室的温度要求维持0.01-0.0313变动领域, 光栅刻划机工作台的水平振动不超过1-3微米，光栅刻划室应该清洁，要预防透风带来的尘埃，光栅刻划室的相对湿度不应超过60-70%。光栅毛胚大多应有学玻璃和熔融石英研磨造成. 毛胚应该加工得很好，其表表状态和部门误差要求甚严。任何表表误差将使衍射光束的波前产生变形，从而影响成象质量和强度散布。

　　造作光栅的步骤有机械刻划，光电刻划，复造步骤和全息拍照刻划四种。

　　机械刻划是古老步骤，但靠得住，间隙刻划技术比力成熟。但要刻整齐块100X100mm的光栅(刻划机的刻划速度为15-25条/分)推算必要4个昼夜。因而要求机械、环境在长功夫内维持精确恒定不变。

　　光电刻划就是利用光电节造的步骤能够在某种水平上排除光栅刻划过程中机械改观和环境前提扭转所产生的各类刻划误差。它一方面提高了光栅刻划质量，另方面也能在肯定水平上简化机械结构、降低个别零件的精度和对周围环境的要求。

　　光栅复造光栅刻划功夫长和效能低，因而成本很高，不能满足光谱仪器的需要。目前复造法有二种：一次复造法就是真空镀膜法。二次复造法是明胶复造法。一次复造法是一次造成，而二次复造法是先复造母光栅的划痕，而后用该划痕印划在毛胚的明胶上。

　　二次复造的工艺比力啰嗦，但必要设备和前提都比力单一，明胶法复造光栅质量是比母光栅差些。

　　一次复造法的工艺过程图，

　　母光栅的基板和铝膜，涂上一层薄的硅油的清洁的母光栅水平地置于真空镀膜机中，镀一层1.5微米的铝膜。铝膜和硅油之间是便于使光栅分离。在铝膜上再涂一层粘结剂使铝膜能与复造光栅的基板牢固地结合，粘结剂用环氧树脂加咪唑(1：10)

　　刻造光栅的步骤叫全息拍照刻划法，其道理如下：二束有关光沉叠会产生过问条纹，其间距为D=λ/2sinα,其中入为光束波长，α为两束光过问前的夹角。如激光的射出的有关光束，通过发散物镜和针孔，再经抛物镜反射后落人两块平面反射镜。由于平面镜和的反射使已分离的两束光成交于另一面，其交角为2α。这两束光是有关的所以在正面产生过问条纹，条纹的间距d。

　　若在面上搁置一块予先涂上抗光蚀层的毛胚，则在蚀层获得过问条纹的空间潜象，经显影后则在毛胚上获得过问条纹的立体象(全息象)，这就是透射衍射光栅。镀反射膜后可成为反射式衍射光栅。光栅的质量与膜层厚度同光栅常数之比例有关，与光栅毛胚的法线和两有关光束过问前夹角的等分线是否一致有关，并与显影和曝光功夫有关。

　　全息拍照刻造拥有以下利益

　　①扭转激光器的波长，能够造作整个光谱区所必要的光栅。②全息拍照刻划准则上无尺寸限度可造大光栅。③可造作平面和凹面光栅。④出产效能高、成本低，促使全息拍照刻划光栅获得迅速的发展。

　　光栅能分光，是由于光栅上每个刻槽产生衍射的了局。由于光的衍射使光经过光栅后分歧波长的光沿分歧方向衍射出去。每个刻槽衍射的光彼此之间是互有关涉的。波长分歧的光过问的极大值出现的方向分歧，因而复合光经过光栅后使色散而成光谱。先注明光栅衍射后波长和衍射角的关系。

　　相邻两刻槽间距离为d，设入射光线与光栅法线成α角入射，此时分歧波长的光衍射方向是分歧的，如波长为入的光将与法线成β角的方向衍射。两相邻刻槽的衍射光 ①和②，在到光栅前，光线②多走光程为dsinα，而经光栅衍射后光线①又比光线②多走dsinβ，故衍射光①和②经光栅衍射后光程差为d(sinα-sinβ)。衍射光产生过问，按过问道理，当光程差为波长的整倍数时，起到了加强和迭加作用。因而，对于波长为入的光，其衍射方向应满足下列方程。

　　d(sinα-sinβ)=mλ(m为正整数)

　　显然，若是衍射光线和入射光线同在法线一侧，则光程差为：

　　d(sinα+sinβ)=mλ 由此得到下列公式：

　　d(sinα±sinβ)=mλ

　　式中：

　　d相邻两刻线间的距离，称光栅常数。

　　α入射角，即入射光束和光栅法线夹角。

　　β衍射角，即衍射光束和光栅法线夹角。

　　如α与β都在光栅法线统一侧，方程取“+”号。

　　如α与β都在光栅法线异侧时，方程取“-”号

　　λ衍射光的波长：

　　m过问级或称光谱级。

　　这个公式称光栅方程，这对平面，凹面，反射和透射光栅都是合用。当给定光栅的入射角确按时，便能够推算分歧波长衍射方向。

　　对于给定d和α值，推算分歧波长光的β值时，如β为负值，即暗示入射光和衍射光在法线的异侧;如β为正值，即表入射光和衍射光在法线的同侧。

　　光栅方程公式对每个分歧的m值有相应的光谱，这称光谱的级。当m取0，1，2.....时，别离为0级，1级，2级光谱。相应于各m的负值，有各负级光谱。所谓0级光谱，就是光栅不起色散作用，只起镜面反射形成的入射狭缝的像。

　　该当看到这样一个事实，当光栅常数d和入射角给按时，对于分歧波长的光会被衍射到分歧的β角方向，这就是光栅的分光作用，这些被分光后的光束经聚焦后就成为按波长分列的狭缝象一光谱线。该当看到，一级光谱中波长为λ的谱线和波长为λ/2的二级谱线，波长为λ/3的三级谱线一沉迭在一路，这是光栅光谱的一个特点。光栅的色散

　　光栅的角色率是指它对分歧波长的光彼此衍射的角度间隙的大幼，这是作为色散元件光栅的沉要参量。我们把光栅方程的d和α看作常量，对β和λ求微分可得到：

　　这就是暗示光栅的角色散率的公式，其单元是弧度/nm。

　　由上式能够看出，光栅的角色散率随分歧的衍射角β而变动。但当衍射光在光栅的法线方向，则β=0，COSβ=1。如取正一级光谱，则角色散率就是以弧度/nm为单元光栅常数的倒数。只管角色散率是光栅的沉要参数，但通常并不标出，只标出光栅每毫米宽度中的刻线数。

　　削减d值，就能够提高分光仪的角色率。但是，光栅的刻线密杜仔肯定的限度。对于给定的光栅，若是我们利用级数高的光谱，也可提高色散率。如二级光谱的角色散率是一级光谱的两倍。通常不用角色散来标志分光仪的机能，而用线色散率或线色散率的倒数来标志其机能。

　　线色散率是标志分歧波长的谱线在分光仪焦面上分隔的线距离的大幼，它的单元是mm/nm，线色散率和角色散率的关系为：(只有当焦面垂直于仪器的光轴时，此式能成立)。

　　其中f是分光仪的成象焦距。由此可见，要增大分光仪的线色散率，须提高光栅的角色散率或者增长分光仪的焦距。

　　习惯上分光仪的色散能力总是以线色散率的倒数来暗示。即用nm/mm来暗示。因而，这个数字愈幼，暗示分光仪的色散能力愈大光栅的分辨能力

　　光栅的分辨能力指的它能分隔相邻谱线的能力。当然光栅分辨能力同它的角色散率有关。但并不是一回事，两者有分歧的概想。若是波长λ+Δλ的谱线刚好能与波长λ谱线分隔，在这个光谱区域的分辨能力的界说用R=λ/dλ来暗示，称之为理论分辨率。如图所示：

　　分辨率可分为理论分辨率及现实分辨率。理论分辨率比现实分辨率大。理论分辨率的数蹬宗mN。用下式暗示

　　式中：m为光栅级次

　　N为光栅的总线槽数。数值上蹬宗光栅的有效长度L(毫米)和线槽密度N(线/毫米)的乘积，因而上式可写为：

　　R理论=m2N=m2L2n

　　由此可知，影响理论分辨率的成分是光谱级次，光栅有效长度，光栅的线槽密度以及光的入射角和衍射角。R随这些成分增大而增大。

　　现实分辨率还要思考到其他成分，例如光学系统的象散，仪器狭缝的现实宽度及色散能力，接受器的分辨能力等，因而R现实要比R理论幼。

　　现实分辨率的暗示步骤，指出该仪器能够分辨开那些谱线组中的邻近线，这时能够选择谱线组中相距最近的两条谱线的均匀波长λ与其波长差Δλ之比来暗示。

光栅的集光能力

　　集光能力取决于光栅刻划面积的大幼，由于光强正迸宗仪器相对孔径的平方值，故衡量集

　　光能力只需比力相对孔径值的大幼，而相对孔径D/f上的D值是指光栅刻划面积的等效直径值，即式中：

　　h 光栅高度，

　　B 光栅宽度，

　　α入射角。

　　凹面光栅

　　凹面光栅与平面光栅的区别在于毛胚为凹球面反射镜刻成光栅的，在光电直读光谱仪中，凹面光栅自身既是色散元件，又是聚焦元件，由于凹面光栅分光仪的色差幼，透镜吸收幼，反射损失率幼，所以能用到远紫表光谱区。

　　凹面光栅所产生的光谱齐全切合光栅方程：

　　d(sinα±sinβ)=mλ

　　其中 α： 入射角

　　β： 衍射角

　　m： 光谱级数

　　d： 光栅常数

　　入： 衍射波长

　　α和β在法线同侧时取十号，异侧时取-号，d是指球面上弦等分的刻线槽距。罗兰(RowLand)于1882年发现凹面光栅所产生的光谱线的焦点可由下式暗示：

　　式中：α入射角

　　β衍射角

　　ρ凹面光栅的曲率半径。

　　S 入缝到光栅中心的距离。

　　S'光栅面中心到谱线地位的距离。

　　罗兰发现，当其中一个解为：

　　s =ρcosα

　　s'=ρcosβ

　　时，入射狭缝s，谱线s，及光栅面中心G在一个图上，该园称为罗兰圆。圆的直径即为凹面光栅的曲率半径Po必须把稳，光栅在G点是与园相切的，并不与它相沉合，光栅的半径不是园的半径，而是它的直径，同时，该园是垂直于光栅刻线方向的。

光栅的闪灼

　　光栅的闪灼涉及能量分配问题。由于光栅的分光作用和棱镜分歧，同时产生着很多级的光谱，这样就使得光栅分光时能量分配极度分散，每级光谱能量很弱，尤其是零级光谱占去很大部门。但它是不产生色散的，不能利用的。

　　光栅分光后，在每一级光谱中央的能量分配取决于光栅刻槽的微观状态，因而在反射光栅中，能够节造刻槽平面和光栅平面之间的夹角，使每个刻槽平面就好象一面镜子把光能高度集中到一个方向去，这种步骤叫闪灼。

　　若是入射光沿N，方向入射，显然沿N'方向衍射的波长的光能量最强，由于这个方向正好是每个幼刻槽面象镜子一样反射光方向。我们界说这个衍射方向的波长，即从光栅上衍射的方向刚好的槽面反射光的方向的那个波长为闪灼波长。因而，沿N，方向入射，闪灼波长就是沿N，方向衍射的波长应满足方程。

　　光栅的鬼线

　　一块梦想的光栅刻线应该是等距离的。但现实是难以做到的。总是存在一些误差。这种刻线的误差，在光栅仪器中产生的光谱中以鬼线和伴线的大局阐发出来。也就是说在不应该有谱线的地位上出现“伪线”

　　1.罗兰鬼线

　　当刻线距离有周期性误差时，所出现的伪线称为罗兰鬼线。这些鬼线离母线很近，在母线双方对称出现。

　　2.赖曼鬼线

　　若是光栅刻线误差是两种周期误差迭加起来的复合误差，则所产生的伪线为离母线很远的“赖曼鬼线”。这种鬼线与母线的距离为母线波长的单一的整数分数倍。

　　3.伴线：

　　若是光栅上某一部门处所有少数几条距离不正确的刻线，则在光谱中产生伴线，或称卫线。伴线通常离母线极近。有时辰不开。
