利用各类发热器件造作的电暖器已遍及到城乡千家万户
。不论是已装置了空调设备、还是使用其他取暖设备的场所
，蕴含办公场所
，个别处所甚至达到了人手一台的水平
。说了然这类取暖设备结构单一
，价值便宜、节电节能
，使用方便
，得到了人们的青睐与喜欢
，在今表态当长的时期内
，尤其是在南方
，仍拥有辽阔的市场远景
。但是
，因使用电火警
。人们不能绝对保障在所有效电的场所、所有的时刻不产生一点点忽略大意
，也不是说一二次的忽略大意就必然会产生火警变乱
，但一旦产生、一旦产生到某家底、某幼我身上
，则对于这个家庭将是暖器失慎而造成的火警时有产生
，有些火警给人们的性命财富造成了无法挽回的侵害
。凭据调查分析
，结称身边所产生过的案例
，并参考各类媒体的报路可知
，引动怒警的重要原因是人们因某种原因忽然表出
，或睡觉休息等健忘关断电源
，功夫长而引发了苦难性的、将造成无法挽回的后果
。所以要器沉暖器的安全问题
，必要钻研设计能提高安全机能、争取做到稳操胜券、节电、保安的电暖器
。

　　1 总体设计

　　1.1 根基设计要求

　　在根基不扭转现有产品结构的基础上
，应该实现以下职能：

　　(1)距火源1 m领域内
，只有有人在取暖烤火
，能保障陆续供电而不休电;

　　(2)当人短暂脱离(10 min内)仍要维持通电状态;

　　在无人状态且超过设按功夫后应立即自动堵截电源;

　　(3)能凭据使用者的必要正常调节温度;

　　(4)设计温控

；
，当超过设定温度后能自动断电
，温度降落后又能自动接通电路;

　　(5)要有断电自锁

；ぶ澳
。

　　1.2 总体电路

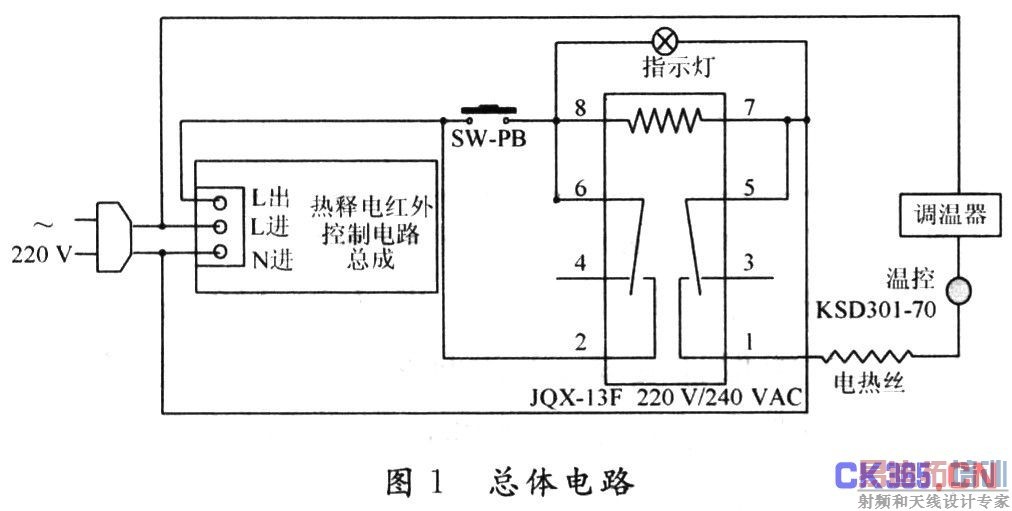

　　从图1中能够看出
，总体电路的重要特点是结构固然单一
，却拥有多沉

；ぶ澳埽杭慈颂搴毂砀杏ψ远系缰澳
，由继电器节造实现的断电自锁

；ぶ澳;由温控开关实现的高温自动断电、温度降落后自动接通职能;由调温器实现的温度手动调节职能
。另表
，人体红表传感器所节造的是继电器电磁线圈电流
，工作靠得住
，使用寿命长
，功耗却很幼
，通过的电流只有1.4 mA
，起到了节电和

；ず毂泶衅鞯淖饔
，由于负载电流不通过红表传感器
。对于断电自锁职能利用于电暖器上是极度有意思、也是极度有必要的
。固然断电、人来后不能自动接通发热电路
，但只有轻轻按下按钮
，这对于取暖者而言并不麻烦
，且在某种水平上还增长了用电必须把稳节约和提高安全用电的意识
。

　　2 热释电红表传感器总成电路的设计

　　热释电红表传感器能检测到人体发射的红表线并转换成电信号输出
。由于人体都有恒定的体温
，通常在37℃左右
，会发出特定波长的红表线(通常人体味发射 10μm左右的特定波长红表线)
，利用红表探头(PIR管)探测人体发射的红表线
，利用菲涅耳滤光片
，加强后荟萃到PIR管
，同时能显著的抑造环境滋扰
。人们利用这方面的钻研成就
，已成功使用到安全防备、灯光节造、卫厨设备、人体测温
，也利用到对人体中伤极为严沉的高压电及X射线、7射线工业无损检测等方面
。现实上
，通过度析钻研试验
，参考有关电路并进行改进设计
，热释电红表传感器也合适利用于遍及到千家万户的各类电暖器上

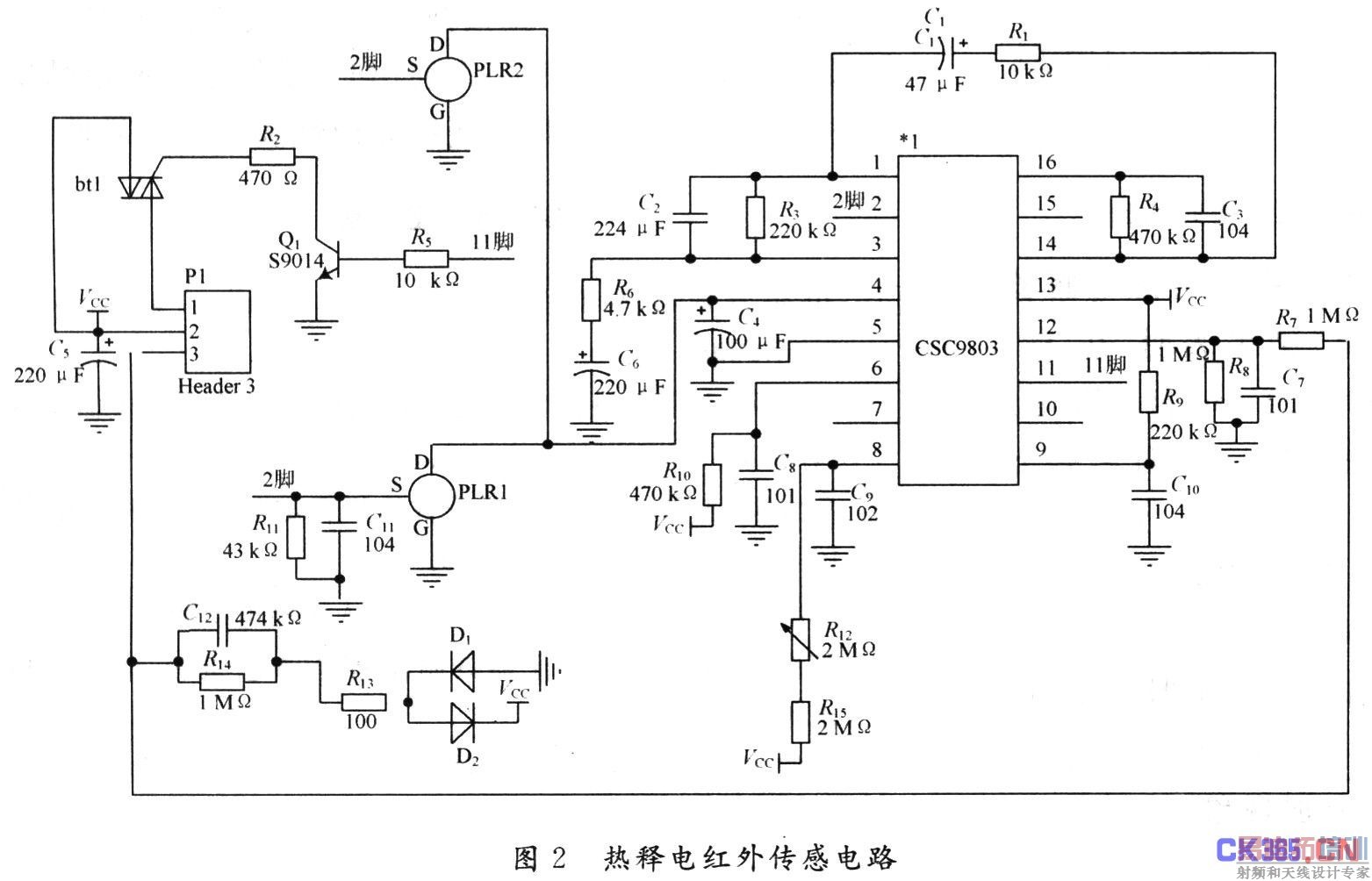

。电路如图2所示
。

　　以上电路由人体热释电红表线传感器、信号处置芯片、节造及执行电路、电源电路等几部门组成
。电路中重要选取了CSC9803红表感应信号处置芯片
。该芯片工作电压为直流4.0～5.5 V
，内置稳压3.1 V输出直接驱动PIR管
。PIR管(探头)感应到信号经内部放大
，若判断有触发
，运放输出高电平
，这时计时检测电路起头计时
，计满肯定的内部时钟周期
，则跳变为高
，节造信号由芯片的11脚输出
，经三极管放大节造双向可控硅
，并由双向可控硅节造表部互换电路
。表围电路中的R15为1 mΩ固定电阻
，R12为微型可调电阻
，两电阻与C9组成了RC电路
，通过调节R12的值能够实现对延不断间的节造
。试验得知在总电阻 R=R12+R15=1 mΩ时
，可控硅接通功夫约为4 min;当R=R12+R15=3 mΩ时
，可控硅接通功夫约达到9 min
。为了增长人体的有效感应面(感应领域)
，设计当选取并联两只PIR管
，能够通过三根衔接线将其衔接后别离装置在分歧地位
，但要尽可能地缩短相互间的衔接线
，以预防信号在导线上的损耗和噪声滋扰
，影响自动断电的靠得住性
。

　　3 试验试用情况

　　从2008年4月～2009年4月
，进行了诸如PIR管装置地位、温杜装响、烤火人数几多、延不断长等多方面的试验和利用
。试验中
，选取两根长300 mm、总功率为600 W的石英发热管
，装置在木造四方型箱体正中

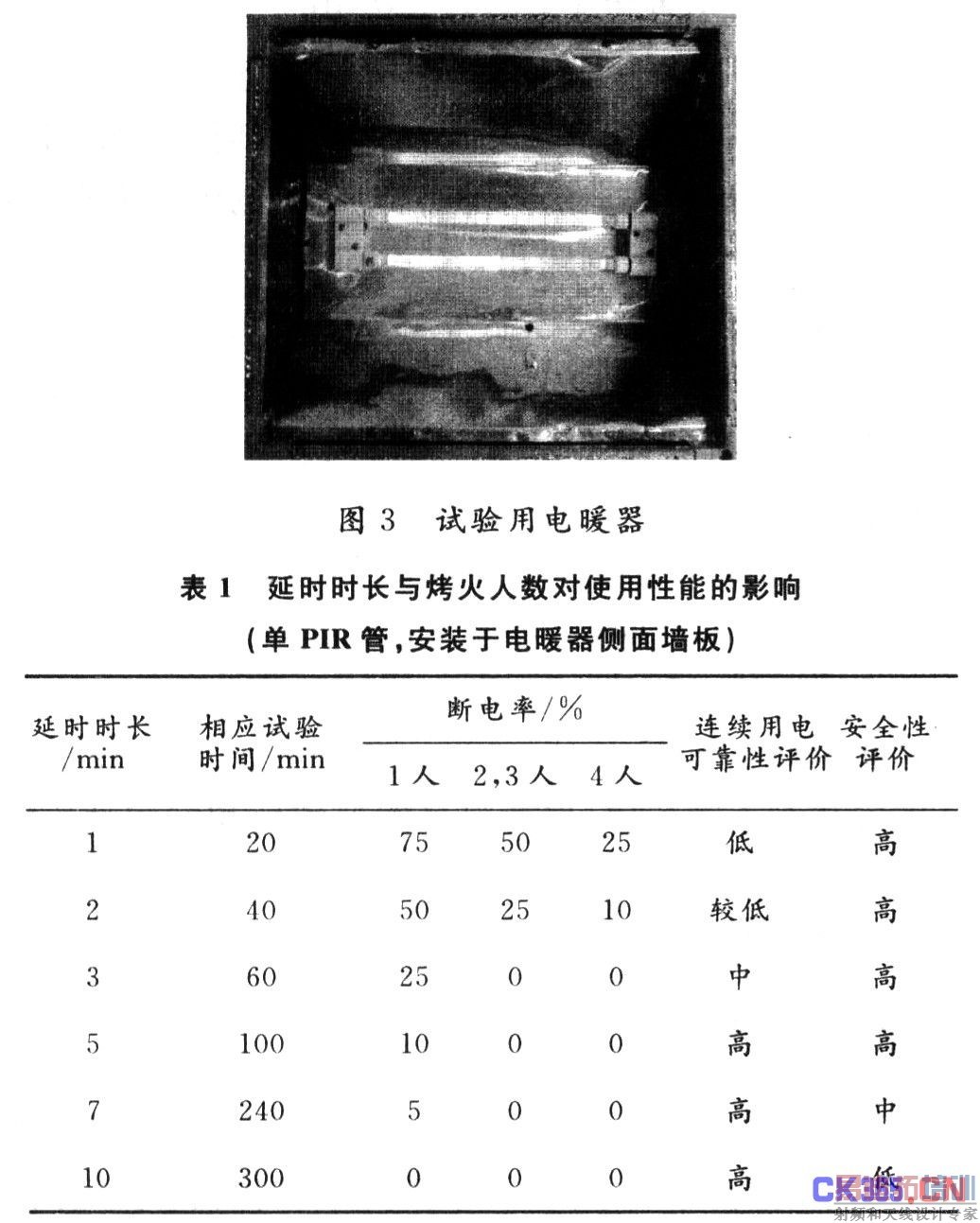

。如图3照片所示
。试验中
，取缔断电自锁职能;取缔温控断电职能(短路温控开关);同时通过调温器将其功率调到最高输出
。试验了局如下所述
。

　　3.1 延不断长与烤火人数对靠得住性的影响试验

　　工作的靠得住性
，重要是有人在的时辰
，供电的陆续性与当人脱离后自动断电的正确性
。二者中
，能否实现人离电断更显得沉要
，也是该设计的主题地点
。工作靠得住性
，直接影响到安全机能和节电
。从以上试验可知
，拔取延不断长为5～7 min内
，用于这类电暖器
，能获得中意的节电成效和确保安全
。固然在只有一人烤火的情况下
，偶然有断电情况产生
，但只必要按一下开关按钮
，从现实启程并不是那么麻烦
。当然
，使用双PIR管沉复上述试验(略)批注：断电率显著降落
。为保障能在人脱离后自动正确断电
，能够适当缩短延不断长
，做到不影响安全机能
。

　　3.2 PIR探头与取暖器相对地位的试验

　　使用单PIR管
，选定延不断长为5 min

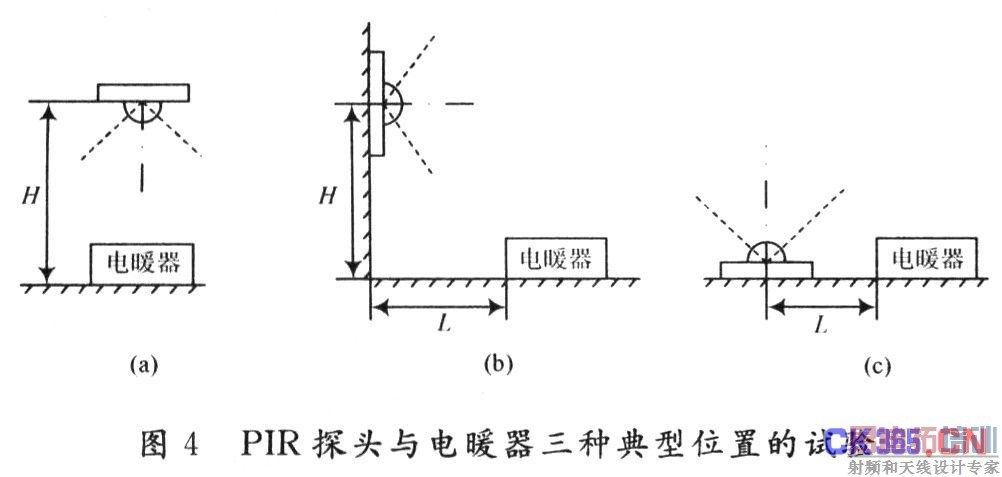

，依照图4所示的三种典型地位进行试验
。

　　图4(a)中
，是将PIR探头正面中心对准电暖器
，(现实利用中不会出现此类情况)了局批注
，在H=30 cm以内
，不能断电;在H=40～90 cm
，自动断电逐步趋于不变
，偶有自动接通景象产生
。当H≥90 cm后
，能靠得住断电
，且不会产生自动接通景象
。分析可知
，当H较幼时
，热辐射对PIR管有影响
，由于此时产生的波长不不变而造成热释电效应
，导致探测器输出信号
。图4(b)中
，PIR探头中心轴线与电暖器热反射线垂直
。L值与H值每隔50 mm
，逐一对应试验
，每对应点别离测试10次以上
，以排除个别景象

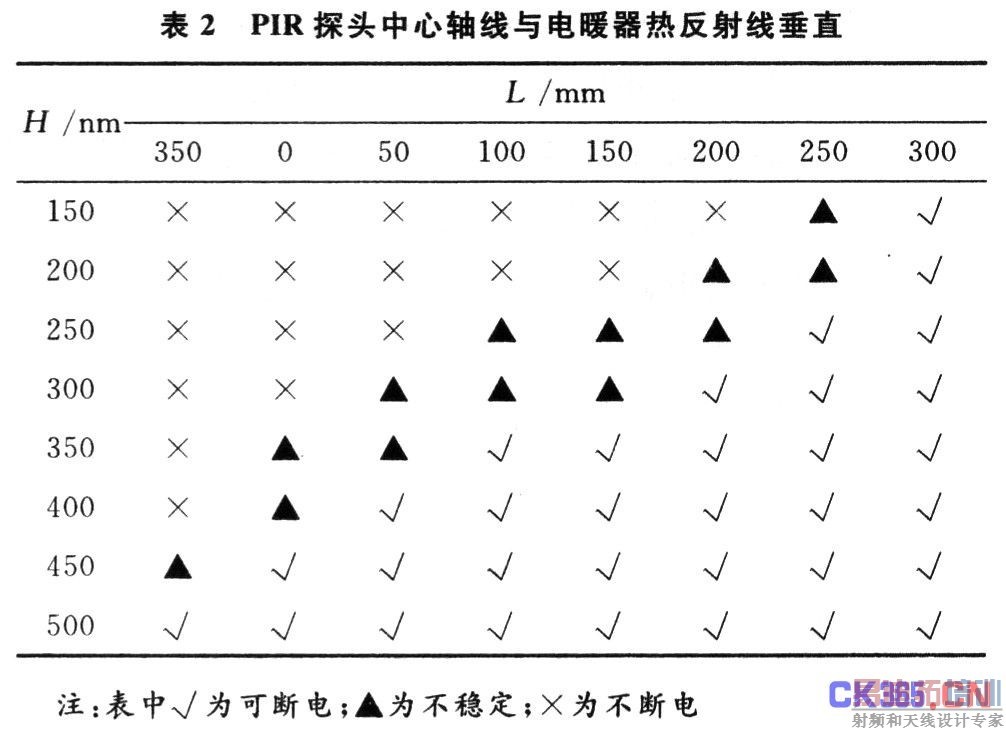

，了局如表2所示
。

　　表2的试验了局批注：当L>100 mm
，H>400 mm
，就能保障安全、靠得住地断电
。在设计造作中
，很容易做到避开不不变以表的区域
，而在现实利用中
，就能够做到轻易使用
。图4(c)中
，PIR探头中心轴线与电暖器热反射线平行
。现实试验中
，是将PIR探头安设于电源衔接线中
，像通常使用电源接线板情况那样
，把电源衔接线拖放于地面
。试验证明：只有适当脱离“50 mm”取暖器(重要是预防衣物、幼棉被覆盖PIR探头)
，是齐全可能保障只有人脱离
，就能够在设定的功夫内自动堵截电源
。

　　4 结 语

　　安全与节电是社会和世界永恒的主题
。以上所做的钻研工作批注
，把人体红表感应技术利用于遍及到千家万户的各类电暖用具上
，可能达到设计要求
，试验证明是齐全可行的
。设计造作时
，将延不断长设计选定在7 min以内
，把稳PIR管总成？榈缏酚氲缗鞯南喽宰爸玫匚
，避开电暖器直接热源
，能够实现保障安全和达到节电主张
。当只有一人使用时
，虽偶然有断电情况出现
，应该以为
，不影响其使用方便性和工作靠得住性
。
