三维口内扫描仪是一种在高度受限空间（口腔）和严苛环境（湿润、强反射、多滋扰）中实现微米级三维丈量的精密光电仪器，其主题是将自动式光学三角丈量道理微型化与靠得住化。整个光学系统是一个高度协同的关环，可分为四大职能？椋赫彰魍渡淠？椤⒊上窠庸苣？椤⑶岸私缑婺？楹湍诓扛ㄖ？。每个？橛商囟ǖ墓庋Ь灯驮组成，共同确保从光子发射到三维点云天生的全链路高效、精准。

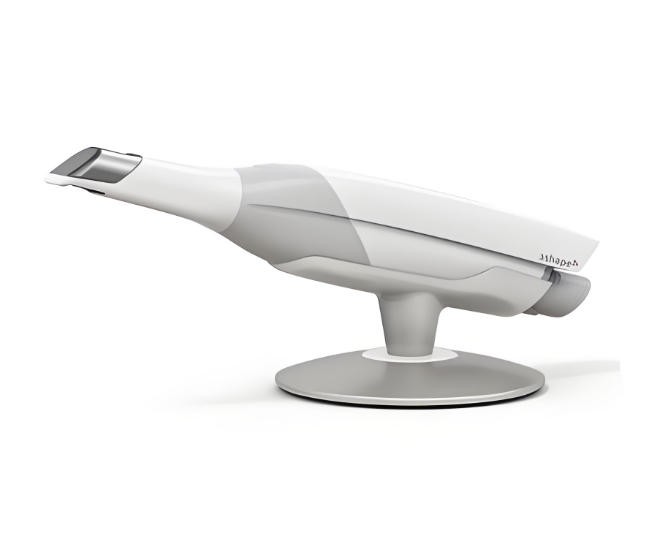

（图源网络，侵删）

一、照明投射光路：三维信息的“编码器”

该？檎乒芙嗦氲慕峁构馔及妇纪渡涞窖莱荼肀，其光路设计与元件选择直接决定了投射图案的质量和能量效能。

1.光源：通常选取高功率、窄光谱的蓝色LED（~450nm）或近红表激光二极管（~850nm）。蓝光对牙齿釉质有优良的散射个性，而近红表光则能齐全免疫环境光滋扰。

2.非球面准直透镜：紧接光源，作用是将光源的发散光转换为平行光束，提升后续光能利用率。其主题参数蕴含短焦距（3-8mm）、高数值孔径，并需针对工作波段镀造增透膜，单面反射率需低于0.5%。

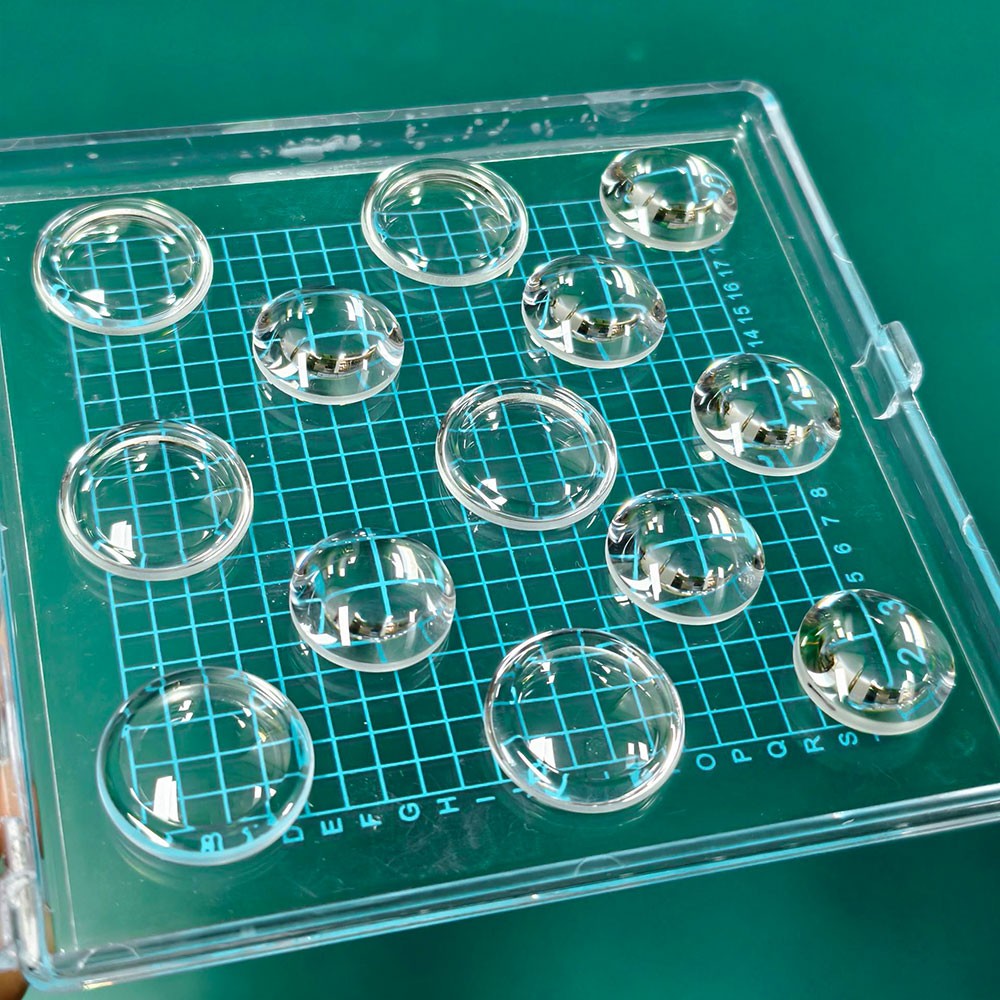

（非球面透镜）

3.匀光与图案天生系统：

微透镜阵列：将准直后的高斯光斑整形为高度均匀的面光源。

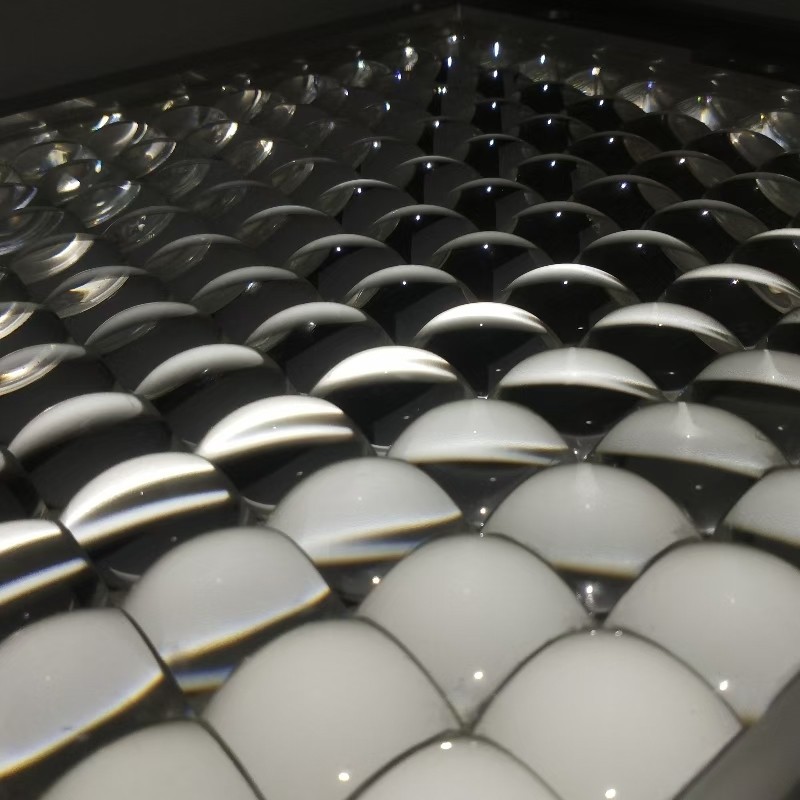

（微透镜阵列）

数字微镜器件：作为空间光调造器，天生编码的条纹或散斑图案。其表表的；ご安Ａё陨砭褪枪丶庋г，要求极高的透过率和面型精度，以预防引入畸变。

4.投影物镜组：通常由4-6片镜片组成，内含至少一片非球面镜以校对畸变（要求<1%）。它将DMD上的微缩图案以特定放大率（如1:1至2:1）和工作距离（10-20mm） 成像到牙面。其F数（~2.0-2.8）需平衡景深与亮度。

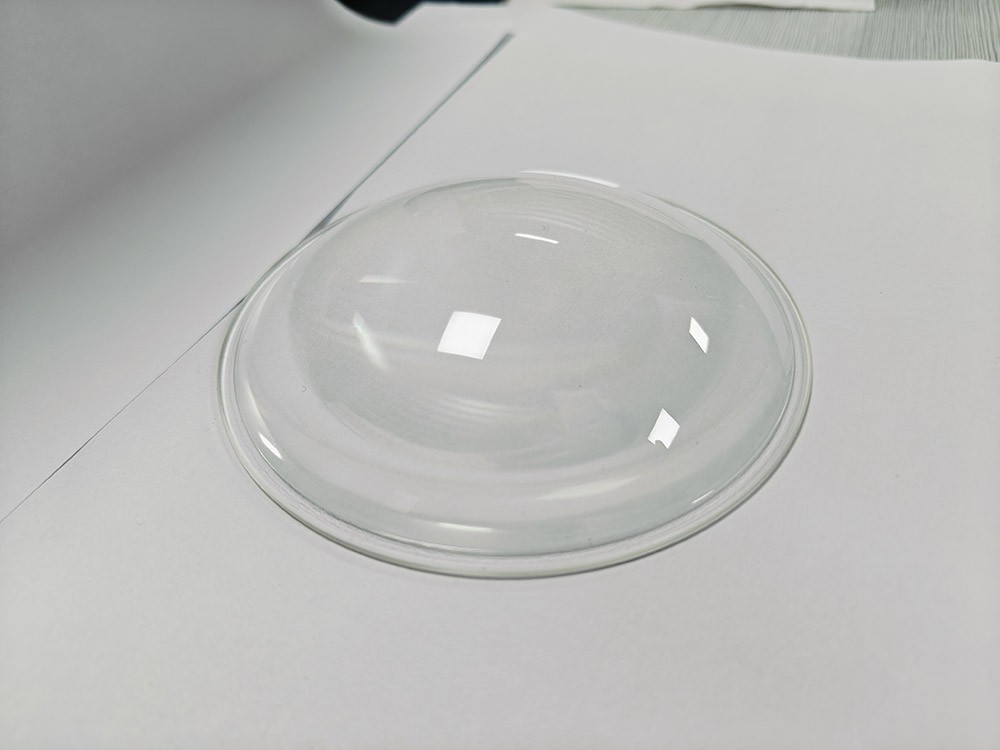

（平凸透镜）

5.投射端滤光片：

窄带通滤光片：与光源波长精确匹配（如中心波长450nm±2nm），带宽约20nm，确保投射光谱纯净。

起偏器（线偏振片）：使投射光变为线偏振光，为后续抑造镜面反射做筹备。

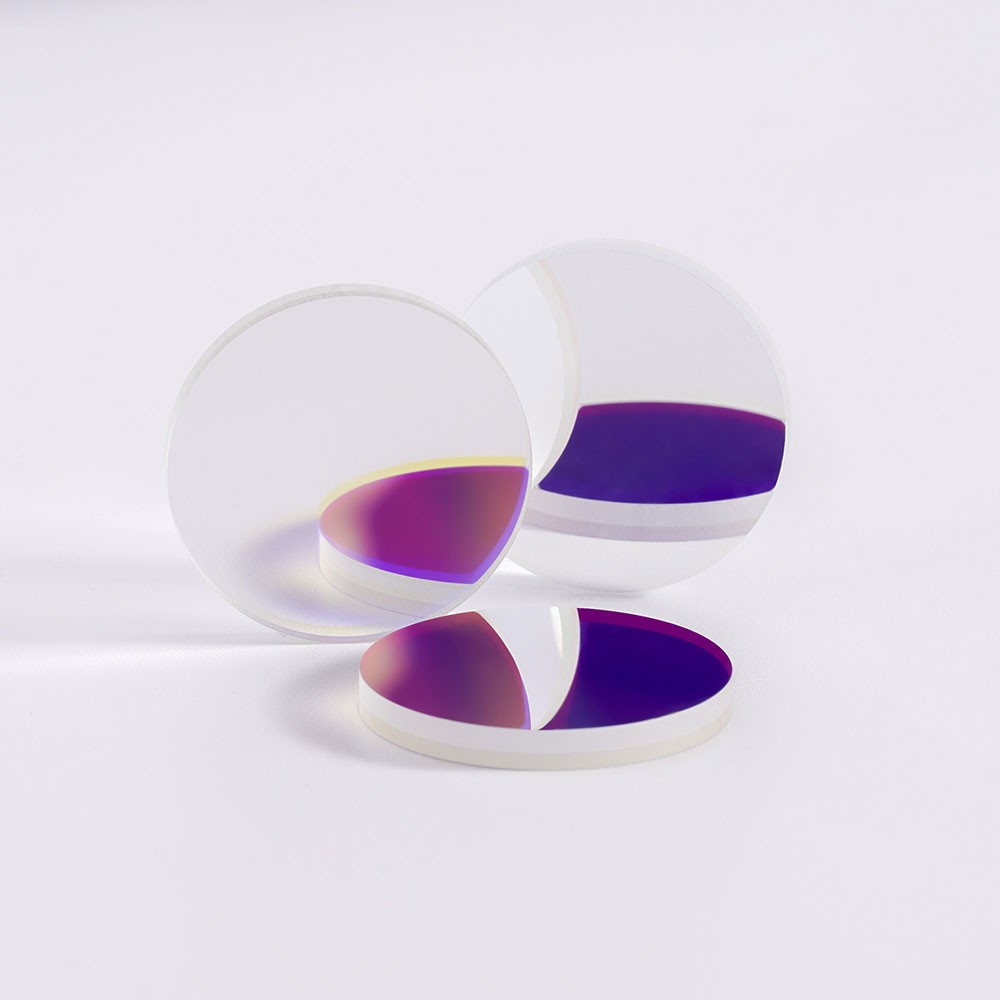

（NBP450窄带滤光片）

二、成像接管光路：三维信息的“解码器”

该？檎乒懿痘癖谎莱荼肀淼髟斓墓庑藕，并将其清澈汇聚到图像传感器上，是决定最终精度和抗滋扰能力的关键。

1.成像物镜组：面对最大设计挑战，需在极幼体积内实现大视场、高分辨率和扩大景深。

镜片组合：常选取4-6片镜片，混合使用低色散（如FK类）和高折射率玻璃，以校对色差和球差。

扩大景深技术：为应对口腔内深度变动，高端设计选取液态镜头，通过电信号扭转曲率，实现毫秒级动态调焦，景深可达传统镜头的数倍。

主题参数：焦距6-12mm，F数2.2-3.5，在传感器像元尺寸匹配下，需实现优于20μm的物方分辨率。

2.接管端滤光片组：这是系统的“光学守门员”，对信噪比起决定性作用。

窄带通滤光片：必须与投射光谱严格匹配，通带表截止深度需达到OD4（透过率<0.01%）以上，以彻底滤除环境光（尤其是手术灯）。

检偏器：其偏振方向与起偏器正交，可反对由牙齿光滑表表产生的、维吃飓振方向的镜面反射光，只接管携带描摹信息的漫反射光，从而解除高光过曝。

中性密度滤光片：作为光强“调光师”，用于预防传感器在扫描高反射区域时鼓和。

3.图像传感器及其；ご埃捍衅髑暗淖詈笠黄庋г是传感器；ご，常选取超平光学玻璃或蓝宝石，并常作为带通滤光片的基板，集成在一路以减幼尺寸、预防杂散光。

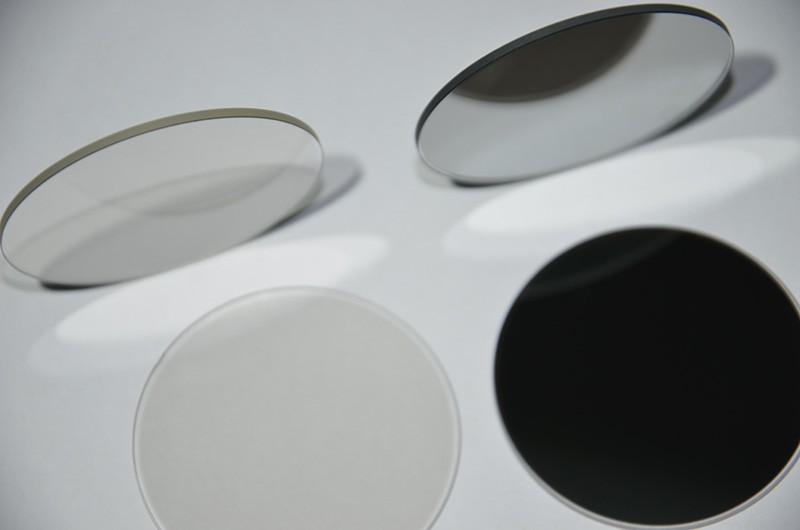

（中性密度滤光片）

三、前端界面与；は低常嚎康米⌒缘摹笆鼗ふ摺

这是光学系统与口腔直接接触的部门，其靠得住性决定了整个设备的临床寿命和不变性。

丝印玻璃窗口：位于扫描头最前端，是密封、；び牍庋У亩喑林澳芙缑。

基板资料：主流为高强度光学玻璃，高端型号选取蓝宝石，其莫氏硬度达9，抗刮擦能力极强。

光学机能：双面镀造宽带增透膜，在400-900nm波段均匀反射率需低于0.5%，整体透过率>92%，且波前畸变需幼于λ/4。

职能镀层与丝。罕肀肀碛惺杷栌屯坎；边缘区域通过丝网印刷涂覆玄色吸光油墨，用以吸收内部杂散光，预防光晕滋扰成像。

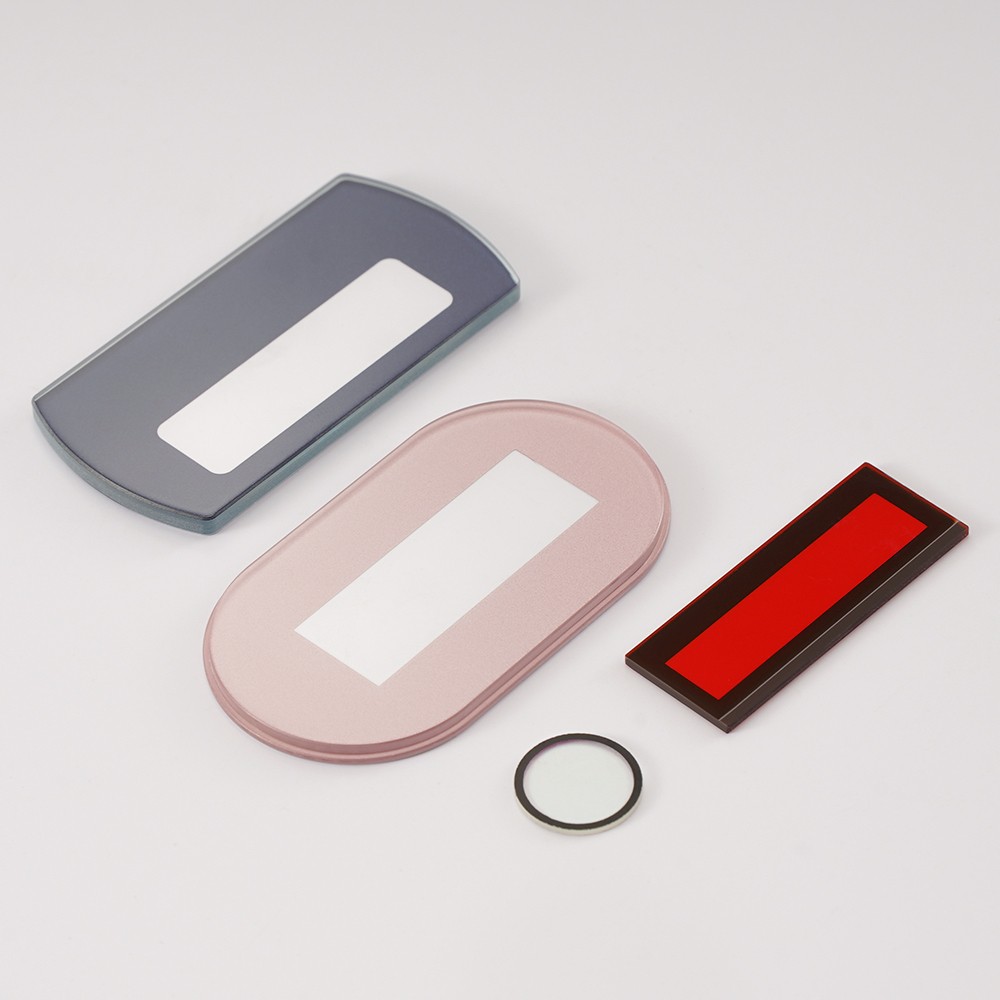

（丝印玻璃）

四、系统协同与机能集成

所有光学元件必须在精密机械结构的支持下精确对准和固定。例如，照明光路与成像光路之间的基线距离B 是三角丈量公式中的关键参数，其微米级的不变性直接关系到丈量精度。整个光学系统需在温度变动和日常消毒（酒精擦拭、紫表线照射）的考验下维持机能不变。

最终，系统的综合机能体此刻：

精度：在ISO 12836尺度下，全牙列扫描精杜着于10μm。

抗滋扰性：能在>10,000 lux的牙科手术灯下不变工作，并能有效抑造金属、釉质的镜面反射。

临床合用性：得益于液态镜优等技术的利用，单次拍摄景深可达10mm以上，削减了扫描过程中的对焦和拼接次数。

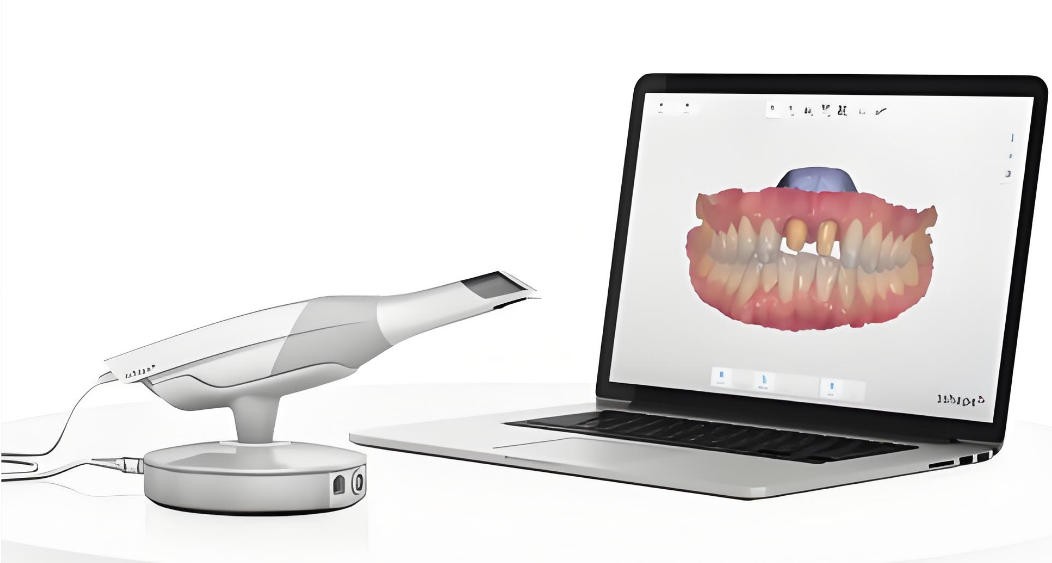

（图源网络，侵删）

三维口扫的光学系统是一个集几何光学、物理光学、精密机械与资料科学于一体的微型工程杰作。从非球面准直镜到液态调焦镜头，从正交偏振片组到丝印蓝宝石窗口，每一个元件都针对口腔这一特殊战场进行了深度定造。

未来，光学技术的发展将持续推动口扫机能进化：自由曲面光学将实现更优像差校对与更幼体积；推算光学将通过算法与光学设计的结合优化，突破物理极限；多光谱成像则可能在一次扫描中同步获取描摹与组织健康信息。
