光纤激光焊接机作为激光焊接机的一种分类，其界定性特点在于选取光纤激光器作为光源，在激光资料加工领域，激光焊接机通常凭据其激光工作介质的类型进行分类，在光纤激光焊接机中，从光纤端面输出的激光束是发散的，必须经过一系列精密光学镜片的“驾驭——准直、转折、聚焦，最终能力形成可用于焊接的高能量密度光斑，这其中离不开光学镜片的组成，下面我们将为各人单一拆解这其中的系统道理及主题镜片组件，作为一个单一分析科普
。

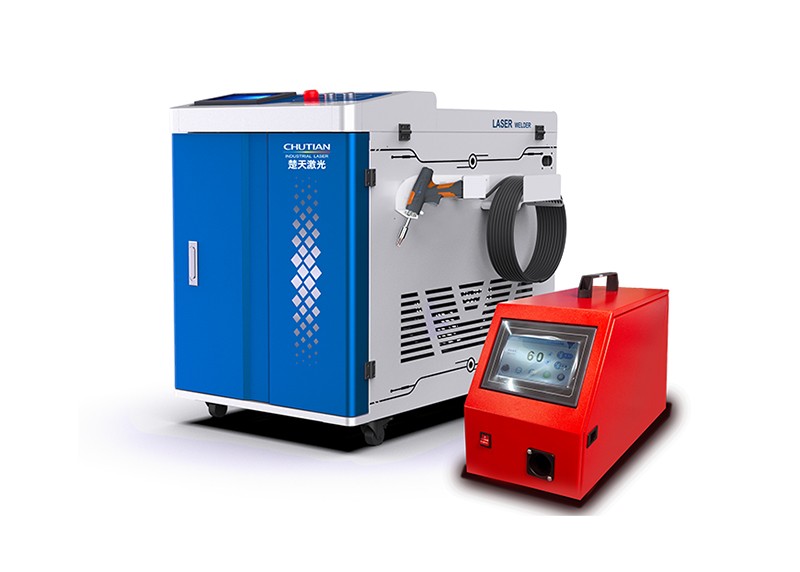

（图源网络，仅供参考-侵删）

一、光学系统道理：从发散光到“能量利剑”

光纤激光焊接机的光学系统是一个精密的光束整形与传输系统，其工作道理遵循几何光学与物理光学的根基定律
。

1.光束的产生与初始状态激光在光纤激光器的增益光纤中产生，并通过传输光纤（通常为QBH或QD输出面）疏导至焊接头
。此时，激光束以肯定的发散角（NA值）从光纤端面输出，光斑直径幼但能量分散，无法直接用于焊接
。

2.光束的整形与传输过程

主题光学处置流程如下：

准直： 使用准直镜将发散的激光束转换为平行光束
。这扩大了光束直径，降低了功率密度，为安全传输和后续聚焦奠定基础
。

传输/转折： 在复杂的光路或机械人手臂中，通过高反射率的反射镜扭转光束方向，实现矫捷传输，能量损失极
。ǚ瓷渎>99.5%）
。

聚焦： 使用聚焦镜将平行光束汇聚于一点（焦点）
。凭据透镜公式 1/f=1/u+1/v，当物距（u）为无限大（平行光）时，像距（v）蹬宗焦距（f）
。焦点处的功率密度可达10?-10?W/cm?以上，足以瞬间汽化金属，产生深熔焊所需的“幼孔效应”
。

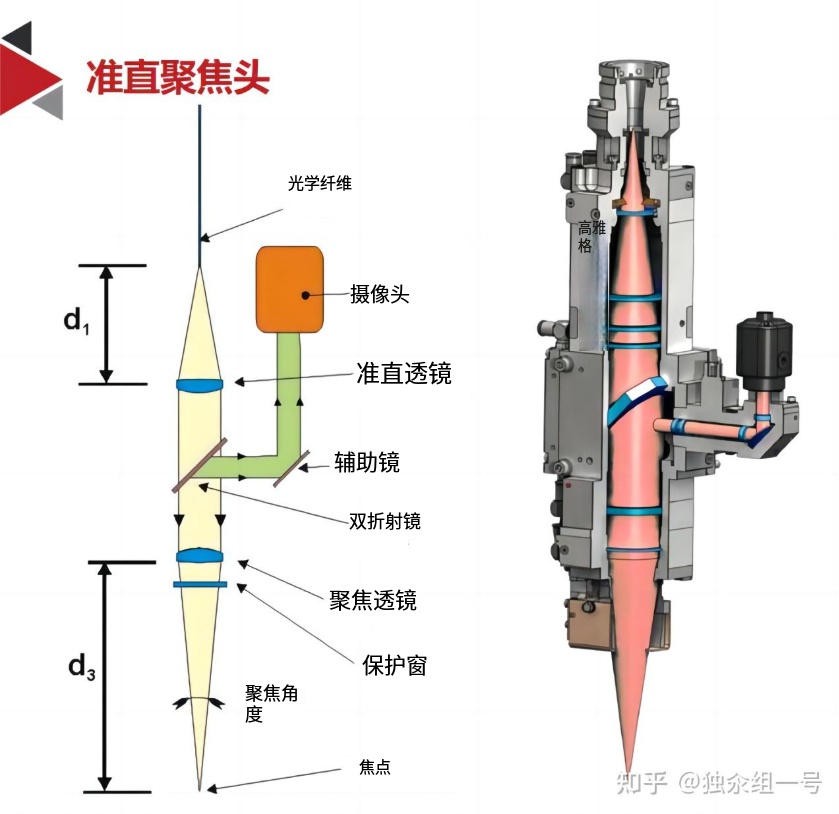

（图源知乎分享）

3.主题光学道理

幼孔效应（KeyholeEffect）： 当高能量密度的激光束照射金属表表时，资料迅速汽化，蒸汽压力将熔融金属排开，形成细长浮泛
。激光束在孔壁产生屡次反射，能量被充分吸收，实现深宽比大的优质焊缝
。

波长个性： 常见光纤激光波长为1070nm（近红表）
。该波段被金属（尤其是钢、铝、铜）吸收率高，且易于通过通常光学玻璃传输，但对某些特殊资料（如塑料、玻璃）需选用特定波长的激光器
。

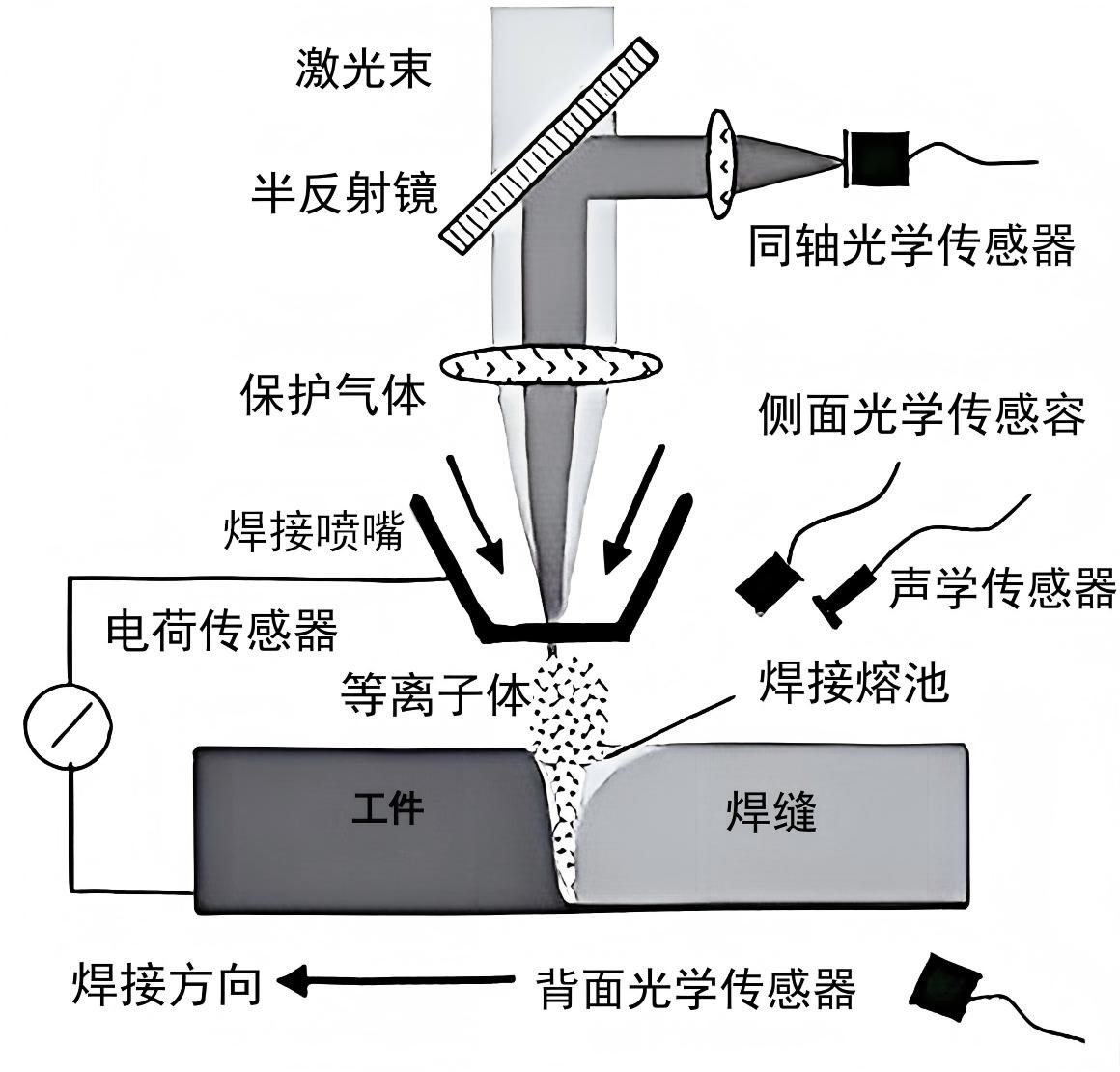

（激光焊接道理图）

二、主题光学镜片详解：参数、类型与选择

光纤激光焊接机的光学镜片系统是一个精密合作的整体，下表概述了其主题成员及职能：

1.准直镜

作用与道理： 位于光路最前端，选取正透镜（平凸或双凸）将光纤输出的点光源成像于无限远，形成平行光
。

关键参数分析：

焦距（f）： 与光纤芯径（d）共同决定准直后光斑直径（D≈2*NA*f）
。常用焦距在50mm-150mm之间
。

数值孔径匹配： 准直镜的NA值需大于或蹬宗光纤的NA值，以网络全数激光能量
。

波段： 专为1070nm±10nm波段优化，镀有宽带增透膜，单面透过率通常>99.5%
。

选型考量： 需凭据后续聚焦镜的孔径和所需光斑大幼进行匹配设计
。

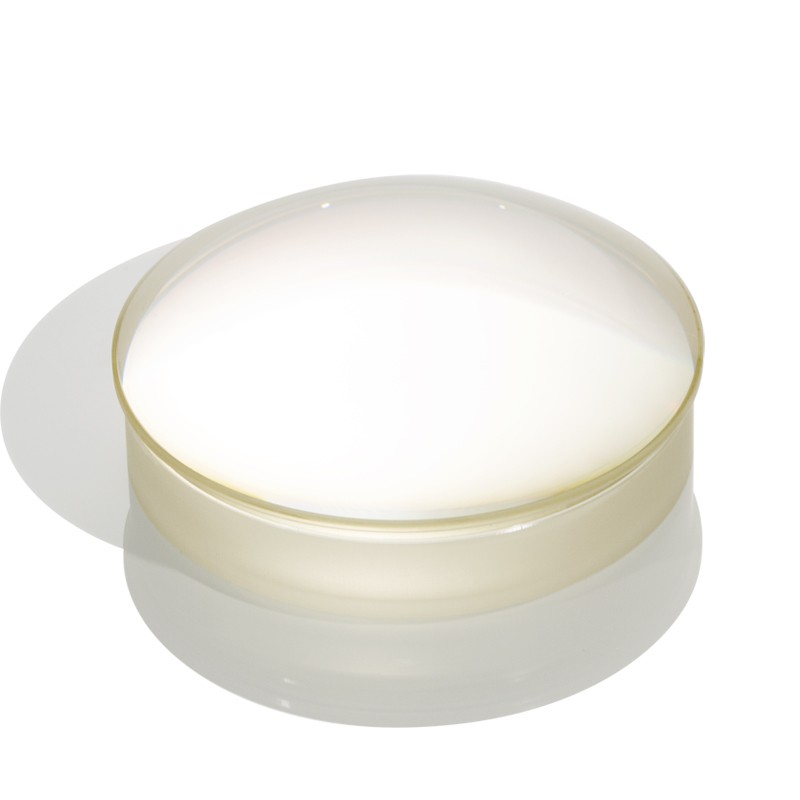

（平凸透镜）

2.聚焦镜

作用与道理： 将准直后的平行光汇聚于工件表表，是实现能量集中最关键的一环
。

关键参数深度分析：

焦距（FocalLength）：

短焦距（如75mm-100mm）： 产生更幼的焦点尺寸（可低至数十微米），能量密度极高，适合精密焊接、切割，但工作距离短，易受飞溅传染
。

中长焦距（如150mm-300mm）： 焦点相对较大，能量密度适中，工作距离长，防传染能力强，是深熔焊和大无数焊接利用的主流选择
。

景深： 与焦距平方成正比，与焦点直径平方成反比
。长焦距镜头景深更大，对工件不平坦度容忍度更高
。

资料选择：

硒化锌： 最常用
。对1070nm激光吸收率极低（<0.5%），热透镜效应幼，合用于中高功率（数千瓦至万瓦级）
。

熔融石英： 成本较低，但吸收率稍高，合用于中低功率
。

硅： 合用于极高功率，但必要特殊的防反射镀膜
。

镀膜技术： 表表镀有高强度增透膜，并需具备高硬度以抵抗偶然的飞溅危险
。

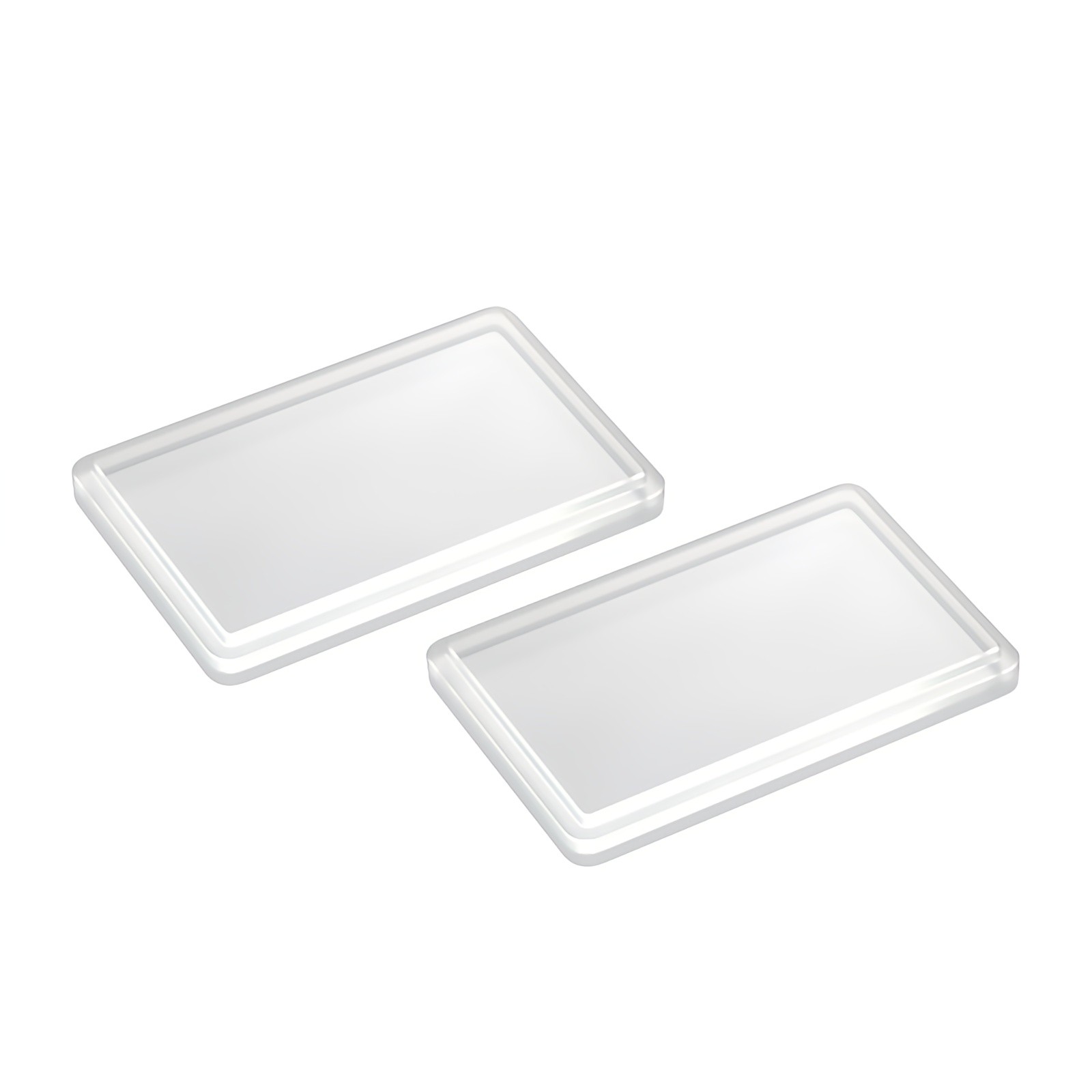

（蓝宝石窗口片）

3.；ぞ

“就义层”设计哲学： 作为最廉价且最易更换的光学元件，其主题作用是；つ诓堪汗蟮淖贾本岛途劢咕
。

技术细节：

资料： K9光学玻璃经济常用；蓝宝石镜片硬度高、耐高温、导热性好，使用寿命长数倍，但成本高昂
。

参数： 厚度通常为1-3mm
。过薄易变形，过厚引入像差
。镀有增透膜以最大化能量透过
。

守护战术： 必须成立定期查抄（每4-8幼时）和实时更换造度
。轻微传染或划伤即会导致光束质量降落、焊接不不变，甚至败坏内部镜片
。

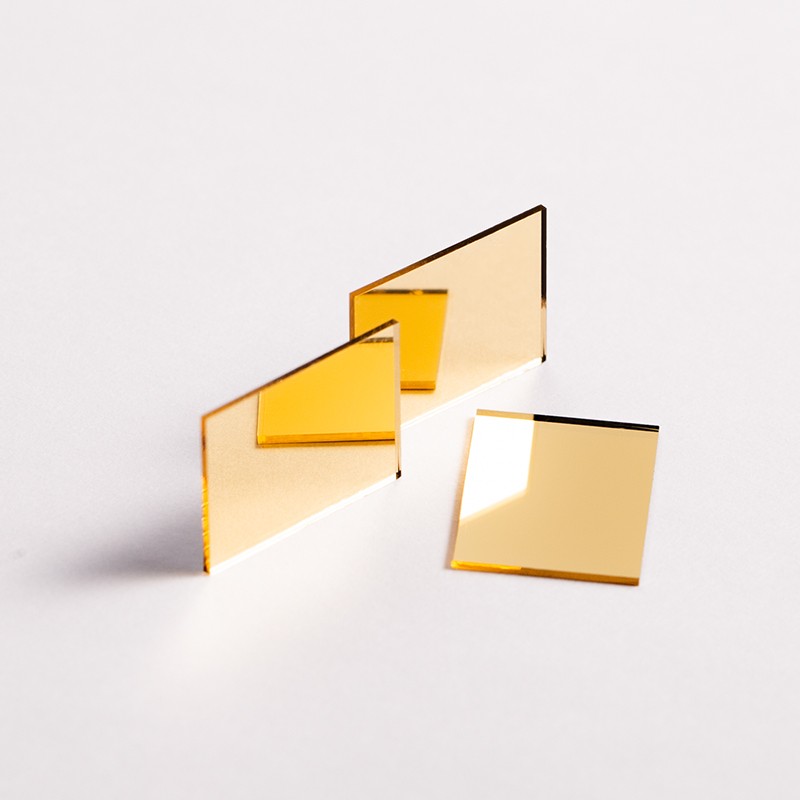

（镀金反射镜）

4.反射镜

角色定位： 在机械人焊接系统中，疏导激光束通过机械人手臂的各个关节，实现三维空间内的矫捷照射
。

高机能要求：

基底资料： 通常为高热导率的无氧铜或钼，并镀有高反射膜层
。

膜层选择： 金膜在1070nm波段反射率最高（>99%），但较软；介质膜更耐磨，反射率也极高
。

冷却设计： 高功率下，反射镜通常集成水冷通路，预防热变形影响光束质量
。

三、镜片选型与系统集成考量

在现实利用中，光学镜片的选型是一个系统工程：

功率容量匹配： 必须确保所有镜片（尤其是聚焦镜）的危险阈值高于系统最大激光功率，并留有足够安全余量
。

像差节造： 高质量镜片选取非球面设计以解除球差，确保焦点能量集中
。

冷却与密封： 高功率焊接头集成精密水冷系统，为镜片散热
。同时，光路需密封并充干净正压空气或氮气，预防尘埃和烟雾侵入
。

？榛杓疲 现代焊接头趋向？榛，允许用户急剧更换分歧焦距的聚焦？，以适应分歧的焊接需要
。

光纤激光焊接机绝非单一的“光纤出光即焊”
。其背后是一套精密复杂的光学系统在支持
。准直镜、聚焦镜、；ぞ岛头瓷渚档裙庋Ь灯，这些镜片的材质、镀膜、参数选择和守护状态，共同决定了光束的最终质量，进而直接影响焊接的熔深、速度、不变性和良品率
。
