特种光谱PDA/扫码器滤光片利用分析
随着防伪溯源、工业造作、资产治理等领域对荫蔽标识的需要增长 ，不休推进红表吸收油墨和紫表荧光油墨印造隐形条码的宽泛利用。然而 ，通常PDA（便携式数据采集器）与扫码器因不足匹配的光谱成像能力 ，无法直接识读此类条码。。要解决这一识读难题 ，关键在于为PDA/扫码器配置相宜的光谱成像组件——其中 ，滤光片是决定成败的主题光学元件 ，下面我们讲凭据这两种利用为各人做一个单一的解读与分析！

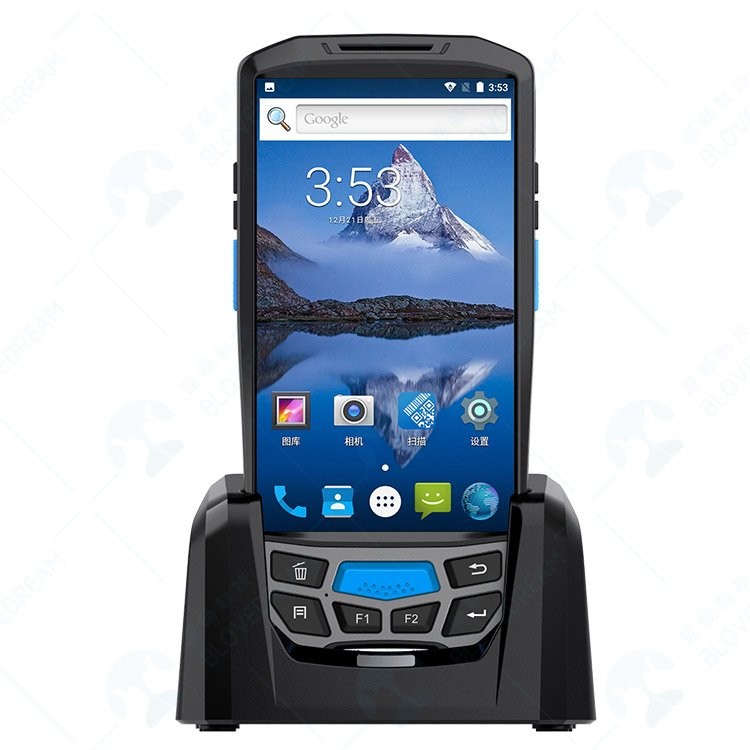

（图源网络 ，侵删）
一、PDA/扫码器隐形条码利用介绍
传统条码识读依赖可见光（通常为红光或白光）照射条码表表 ，利用是非区域对光的反射率差距形成图像对比度。而隐形条码选取特殊职能性油墨 ，其吸收/反射个性位于红表或紫表波段 ，肉眼不私见或呈浅灰色。要实现靠得住的自动鉴别 ，PDA/扫码器必须具备特定波段的照明光源和精准匹配的滤光片。其中 ，滤光片直接决定了信噪迸纂识读成功率 ，是整个特种光谱识读系统的主题光学器件。
二、隐形条码的光谱个性
凭据油墨的引发与响应机理 ，隐形条码重要分为两类：
| 类型 | 油墨个性 | 肉眼成效 | 最佳照明波长 | 信号接管 |
| 红表隐形条码 | 吸收红表光 ，反射可见光 | 浅灰/无色 | 850nm或940nm红表LED | 850nm/940nm窄带反射信号 |
| 紫表荧光条码 | 吸收紫表光 ，发射可见荧光 | 齐全通明 | 365nm紫表LED | 荧光发射峰（通常430-700nm） |
主题矛盾：无论哪一类 ，环境光（含太阳光、室内照明）中的宽带光谱城市严沉滋扰传感器对幽微信号的有效提取。滤光片的作用正是在光谱维度上分离信号与噪声。

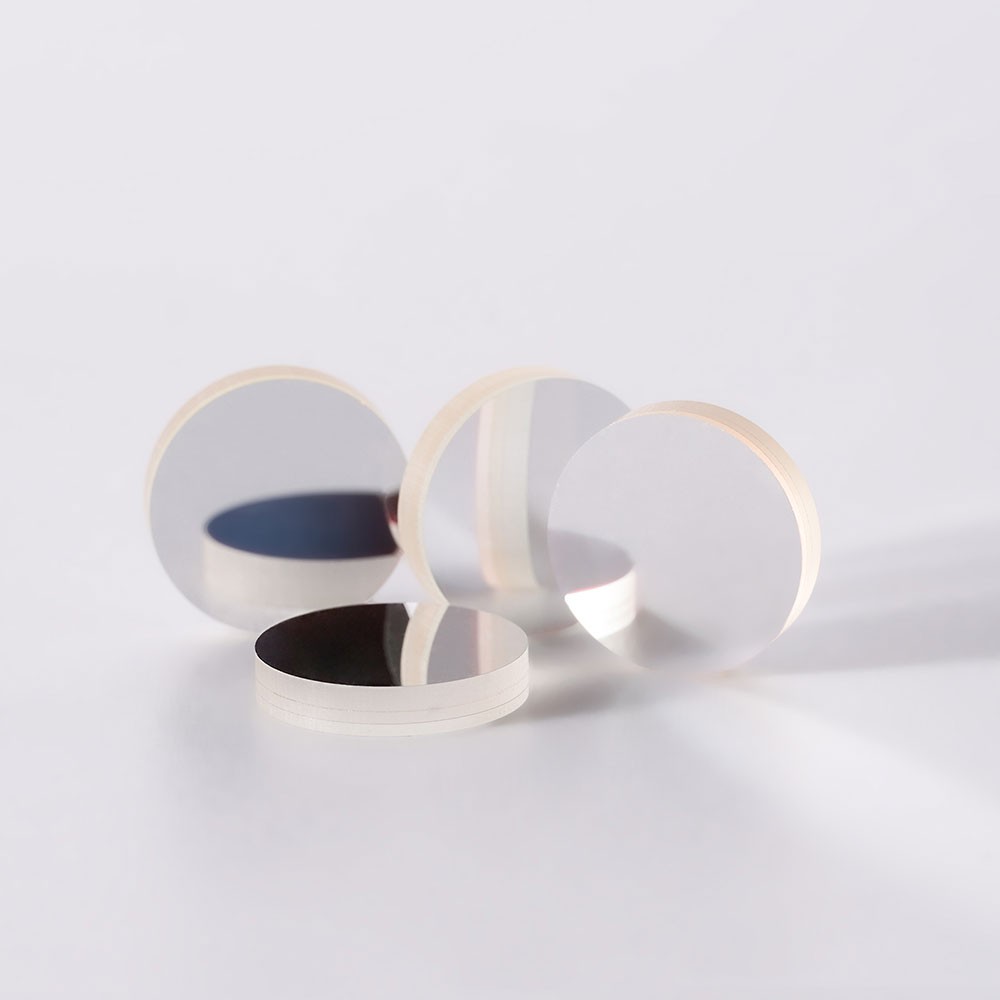

（NBP940窄带滤光片）
三、滤光片的作用与分类
在特种光谱PDA/扫码器中 ，滤光片通常装置在图像传感器前方或镜头组内部。其作用可概括为：
红表隐形识读：滤除可见光与其它杂散红表光 ，只允许与照明光源匹配的窄带红表光通过。
紫表荧光识读：反对紫表引发光进入传感器 ，仅允许指标荧光波段通过。
凭据职能分歧 ，重要选取以下两类滤光片：
3.1窄带通滤光片（BandpassFilter）
合用场景：红表隐形条码
工作道理：仅在中心波长左近（如940nm±20nm）拥有高透过率 ，其余波段（尤其是400-700nm可见光）深度截止。
关键参数：
中心波长（CWL）：必须与照明LED的峰值波长一致（常用850nm或940nm）。
半高宽（FWHM）：通常选20-40nm。带宽过宽则环境光抑造不及；过窄会降低信号强度 ，对光源波长不变性要求高。
截止深度（OD）：暗示对截止波段的衰减水平 ，推荐OD4（透射率0.01%）以上。
3.2长波通滤光片（LongpassFilter）
合用场景：紫表荧光条码
工作道理：截止短波紫表光（如365nm） ，透过更长波长的可见荧光。典型指标为截止波长400nm或420nm。
关键个性：要求滤光片在荧光发射波段（如450-650nm）拥有高透过率（>85%） ，同时在紫表波段（<400nm）透过率低于0.1%。

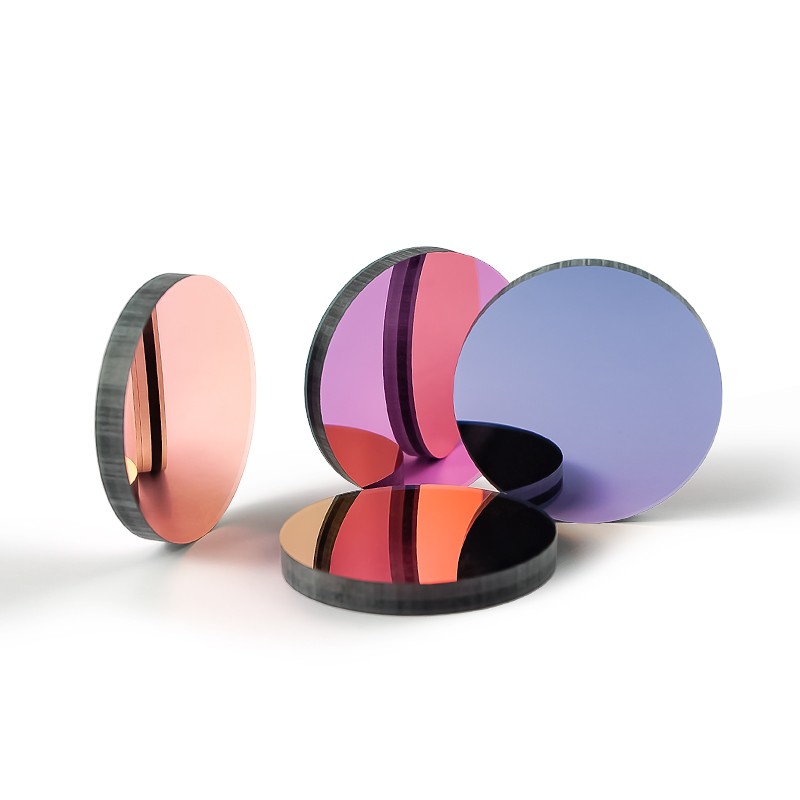

（NBP365窄带滤光片）
四、滤光片利用场景分析
4.1场景一：红表隐形条码（仓储/物流自动化）
案例：某汽车零部件托盘使用940nm红表吸收油墨印造条码 ，在可见光下齐全不私见。
设备配置：
照明：940nm大功率红表LED（窄带）
滤光片：CWL=940nm ，FWHM=30nm ，OD4@400-700nm
传感器：是非全局快门CMOS（解除彩色滤光片对红表活络度的影响）
成效：环境光（照度500lux）下 ，不装置滤光片时图像一片灰白 ，无法提取条码边缘；装置滤光片后 ，条码区域出现高对比度玄色块 ，解码成功率从0%提升至99.8%。
当苦衷项：
红表隐形条码对基底资料敏感：高反射金属或深色塑料可能产生滋扰 ，需共同偏振滤光片组合使用。
850nm与940nm选择：850nm传感器响应更高 ，但存在可见红暴（幽微红晕） ，不适合齐全荫蔽场景；940nm无红暴 ，但必要更强的照明功率。
4.2场景二：紫表荧光条码（高端防伪/票证）
案例：某药品包装盒上的隐形追忆码 ，选取紫表引发黄绿色荧光油墨。
设备配置：
照明：365nmUV-LED（需建设紫表防护罩）
滤光片：长波通 ，截止波长420nm ，透过率>90%@450-650nm
传感器：高活络度是非CMOS（紫表加强型可。
成效：无滤光片时 ，365nm紫表光直接反射进入传感器 ，导致整体偏紫且荧光信号被覆没；装置LP420滤光片后 ，布景紫表光被截止 ，荧光条码清澈显露。
关键挑战：
荧光信号强度通常比红表反射信号弱1-2个数量级 ，要求滤光片的截止深度极高（OD5以上） ，同时荧光波段透过率需>90%。
部门资料（如塑料、胶水）在紫表照射下会产生自觉荧光 ，形成布景噪声 ，此时必要更峻峭的滤光片边缘（如从截止到透过在10nm内实现）。
五.滤光片选型指南与常见误区
5.1选型四步法
1.确定条码类型→红表隐形or紫表荧光
2.丈量特点波长→使用光谱仪获取油墨的吸收峰或荧光发射峰
3.匹配照明光源→LED中心波长与滤光片CWL一致（公差≤±5nm）
4.推算信噪比预算→环境光越强 ，要求滤光片截止深度越高（OD4起步）
5.2常见误区
| 误区 | 后果 | 正确做法 |
| 以为“带红表灯”就能扫隐形条码 | 没有滤光片 ，传感器鼓和 ，解码失败 | 必须同时具备红表窄带滤光片 |
| 用通常彩色相机做紫表荧光识读 | 拜耳阵列滤光片衰减60%-80%荧光信号 | 使用是非相机或去掉拜尔滤光片的特殊模组 |
| 滤光片波长与LED不匹配（如用850nm滤光片配940nmLED） | 信号衰减90%以上 | 严格保障CWL误差≤±5nm |
| 忽略入射角度效应 | 大角度光线造成滤光片中心波长漂移 | 在镜头前加光阑或选用宽角度滤光片设计 |
六.集成建议：特种光谱PDA与工业读码器
对于现实产品选型 ，推荐以下两种集成模式：
一体化特种PDA：内置匹配滤光片与光源的扫码引擎（如NewlandNLS-MT90红表版、HoneywellEDA51特种扩大型号） ，合用于手持移作为业。
-？榛婊汗ひ迪嗷ㄊ欠牵+可更换滤光片+表置LED光源 ，合用于固定式产线或尝试室测试。
出格把稳：若需同时识读通常可见条码和隐形条码 ，可思考电动滤光片切换器或双光路系统 ，但成本较高；简易代替规划是使用两种独立设备别离扫码。
七、未来趋向
可调谐滤光片：基于液晶可调谐滤光片（LCTF）或MEMS可调滤波器 ，一台设备自适应多种隐形油墨。
超表表滤光片：实现亚波长厚度下的超高截止深度（OD6以上） ，并可集成到CMOS晶圆级封装。
AI光谱沉建：结合窄带滤光片阵列与深度进建 ，从少量光谱通路中复原隐形条码图像 ，降低硬件成本。
隐形条码的靠得住识读并非仅靠增长照明功率就能实现 ，滤光片是决定系统成败的关键光学元件。针对红表隐形条码 ，必须选用与光源匹配的窄带通滤光片；针对紫表荧光条码 ，则必要长波通滤光片以反对引发光并透过荧光信号。在现实利用中 ，需凭据条码资料、环境光照、识读距离等成分综合确定滤光片的中心波长、带宽及截止深度 ，并预防常见选型误区。随着光谱成像技术与微纳光学的进取 ，未来的特种光谱PDA将向更智能、更紧凑的方向发展 ，但滤光片的主题职位不会扭转。
