红表激光多普勒测振仪光学镜片利用分析
红表激光多普勒测振仪是一种基于激光多普勒效应的高精度非接触式振动丈量仪器，宽泛利用于航空航天、精密造作、桥梁监测、生物医学等领域。与可见光波段（532nm、633nm）的传统测振仪分歧，红表波段（通常为1310nm或1550nm）测振仪拥有怪异优势：人眼安全性更高、穿透烟尘雾霾能力强、对粗糙表表散射个性更好、受环境光滋扰幼。

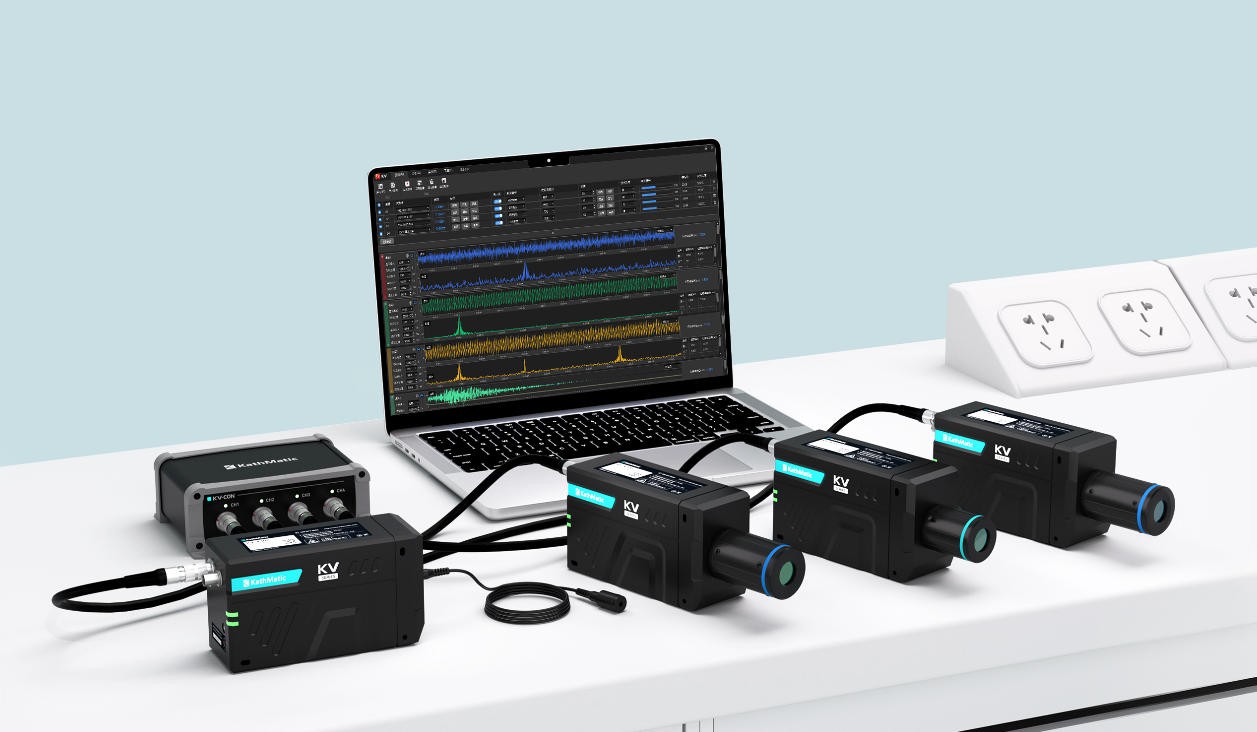

（图源网络，侵删）
红表激光测振仪出格合用于户表远距离丈量、高温物体检测及透过玻璃等介质进行丈量等刻薄场景。典型产品如Polytec、Optomet等厂商的红表系列测振仪，丈量距离可达数十米甚至数百米，速度分辨率可达亚微米每秒量级。
一、道理与组成
1.根基道理
激光多普勒测振仪利用多普勒效应：当激光照射到振动物体表表时，反射/散射光的频率会产生与物体振动速度成正比的频移。通过将反射光与参考光进行光学过问，提取差频信号，经解调后获得振动速度、位移和加快度信息。

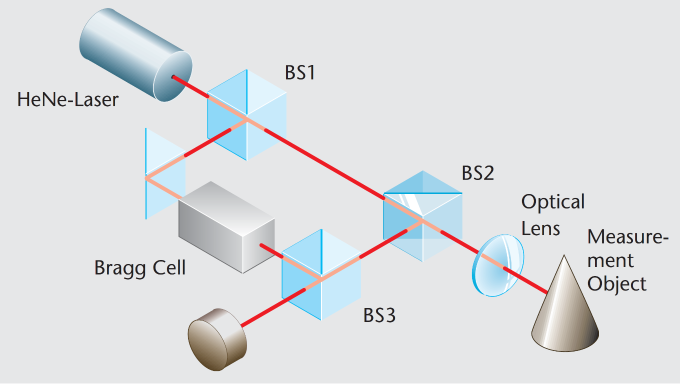

（激光多普勒测振道理）
2.系统组成
红表激光测振仪的光学系统重要由以下？樽槌桑
激光光源：红表半导体激光器或光纤激光器
准直扩束？椋憾约す馐姓
分光？椋翰慰脊夂驼闪抗
光频移？椋和ǔＱ∪∩獾髟炱鞑潭ㄆ狄
扫描？椋赫窬迪低呈迪侄维扫描丈量
聚焦与接管？椋航闪抗饩劢怪帘徊饷娌⑼缟⑸涔
过问合束？椋翰慰脊庥胄藕殴夤
光电探测？椋航庑藕抛晃缧藕
在上述？橹，光学镜片的机能和参数选择直接决定了仪器的信噪比、丈量精度和靠得住性。
二、涉及的光学镜片种类及具体分析
1.准直镜（Collimating Lens）
| 项目 | 具体内容 |
| 类型 | 非球面准直透镜或消色差双胶合透镜 |
| 波段 | 1310nm / 1550nm（红表通讯波段） |
| 关键参数 | 数值孔径NA：0.15~0.40 ；焦距：4mm~20mm ；透光率≥98% ；波前误差≤λ/10（RMS） |
| 作用 | 将光纤出射的发散光束转换为平行光束，节造光束质量 |
| 选型需要 | 红表波段玻璃资料（如SF11、N-BK7、IRG系列）在相应波段拥有高透过率 ；非球面设计可解除球差，获得衍射极限光斑 ；表表镀红表增透膜（AR@1310/1550nm） |
非球面准直镜因单镜片即可校对球差，结构紧凑，是目前主流选择。NA值越大，收光能力越强，但也会增大后续光学元件的尺寸。

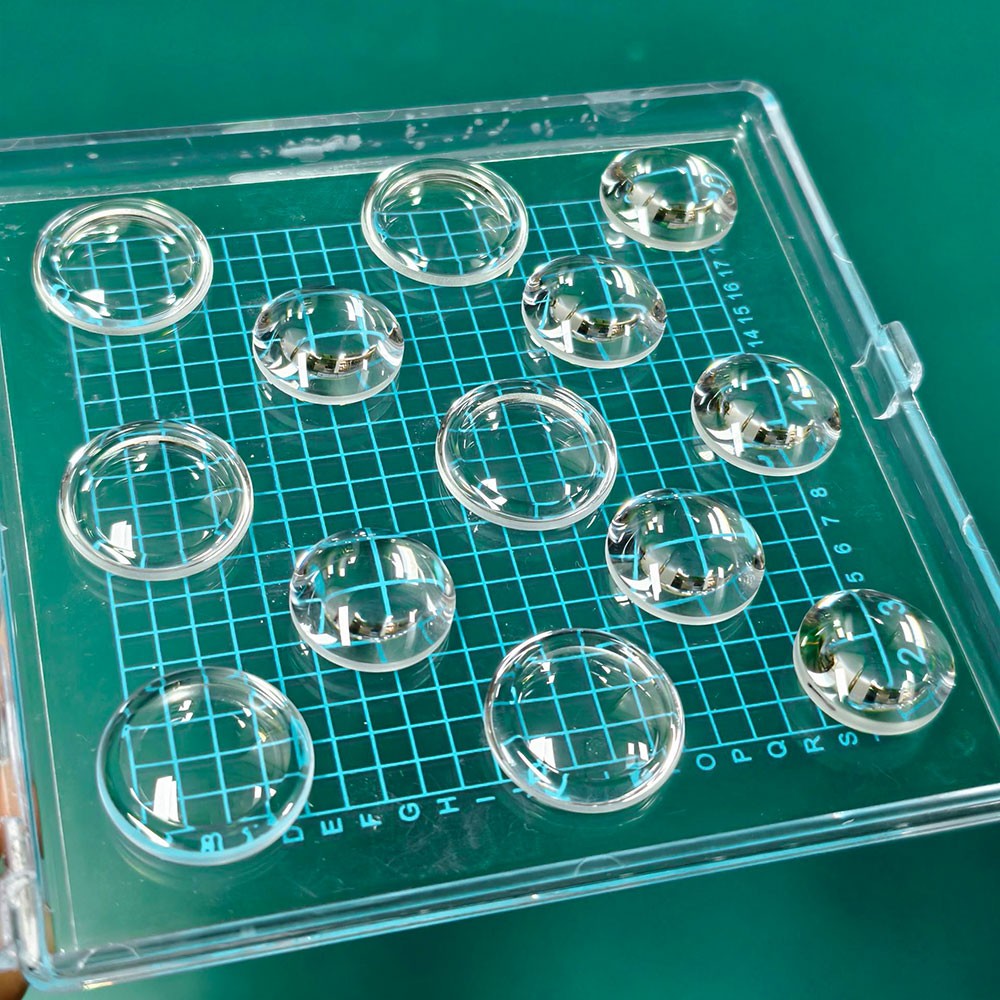

（非球面透镜）
2.分束镜（Beam Splitter）
| 项目 | 具体内容 |
| 类型 | 偏振分束立方体（PBS Cube）及非偏振分束平板 |
| 波段 | 1310nm / 1550nm |
| 关键参数 | 分光比：50:50或90:10 ；消光比（PBS）>1000:1 ；透射率>92% ；反射率>98% |
| 作用 | 将激光分为参考光和丈量光 ；将返回的信号光与参考光合束 |
| 选型需要 | 偏振分束立方体由两个直角棱镜胶合而成，分光膜为多层介质膜 ；需共同四分之一波片使用以实现收发隔离 ；非偏振分束板合用于对偏振态不敏感的场景 |
PBS规划在红表测振仪中更具优势：利用偏振个性可大幅提高光能利用效能，同时抑造杂散光。消光比直接影响过问信号的对比度。

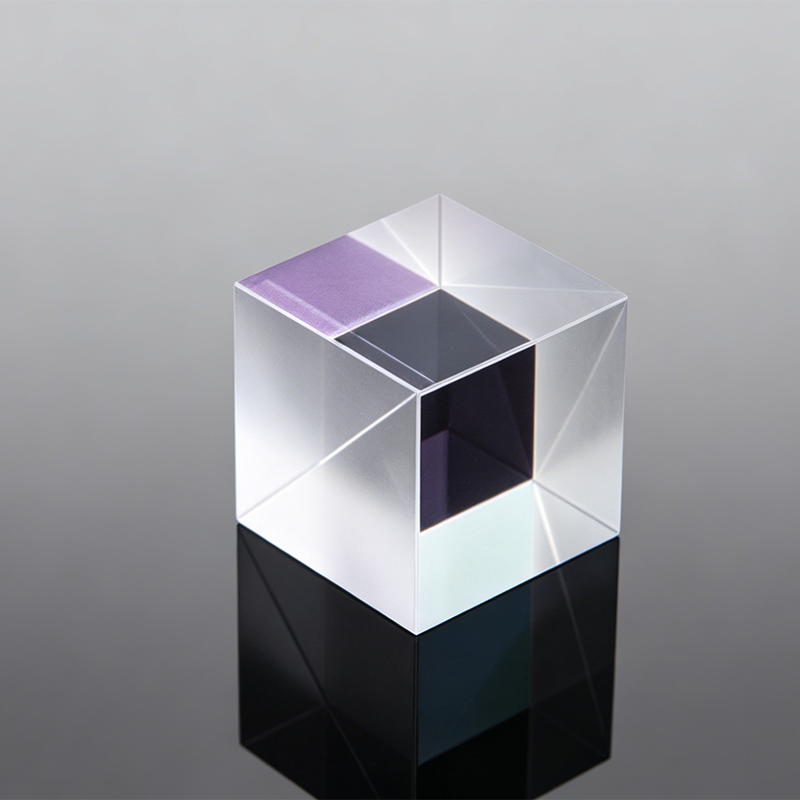

（偏振分束棱镜）
3.四分之一波片（Quarter-wave Plate）
| 项目 | 具体内容 |
| 类型 | 真零级或多级相位延长片 |
| 波段 | 中心波长1310nm/1550nm，带宽±50nm |
| 关键参数 | 相位延长精度：λ/4 ± λ/100 ；透过率>98% ；危险阈值>5J/cm? |
| 作用 | 将线偏振光转换为圆偏振光，反之亦然 ；共同PBS实现收发光路分离 |
| 选型需要 | 资料选取石英晶体或液晶聚合物 ；真零级波片温度不变性优于多级波片 ；快轴方向需与入射偏振方向成45°角 |
四分之一波片是红表测振仪实现“发射与接管共光路”的主题元件。其延长精度直接影响收发隔离度和丈量活络度，误差超过λ/50即会显著降低信噪比。
4.扫描振镜（Scanning Galvanometer Mirror）
| 项目 | 具体内容 |
| 类型 | 二维电磁驱动振镜，反射镜面为平面镜 |
| 波段 | 覆盖800nm~2000nm |
| 关键参数 | 反射率>99%（红表波段） ；面形精度λ/10 ；危险阈值>10J/cm? ；通光孔径10~30mm |
| 作用 | 实现丈量光束的二维偏转扫描，实现对被测面的逐点丈量 |
| 选型需要 | 镜片基底选取微晶玻璃或零膨胀陶瓷，镀红表高反膜（金属膜+介质加强膜） ；金属膜（金/银）在红表波段反射率高但易氧化，通常加 ；げ ；介质膜反射率更高但带宽较窄 |
红表波段对镜面反射率要求极高——低于98%的反射率会在长光路中造成显著光能损失。镀金反射镜是红表测振仪的常用选择，金膜在红表波段的反射率可达98.5%以上。

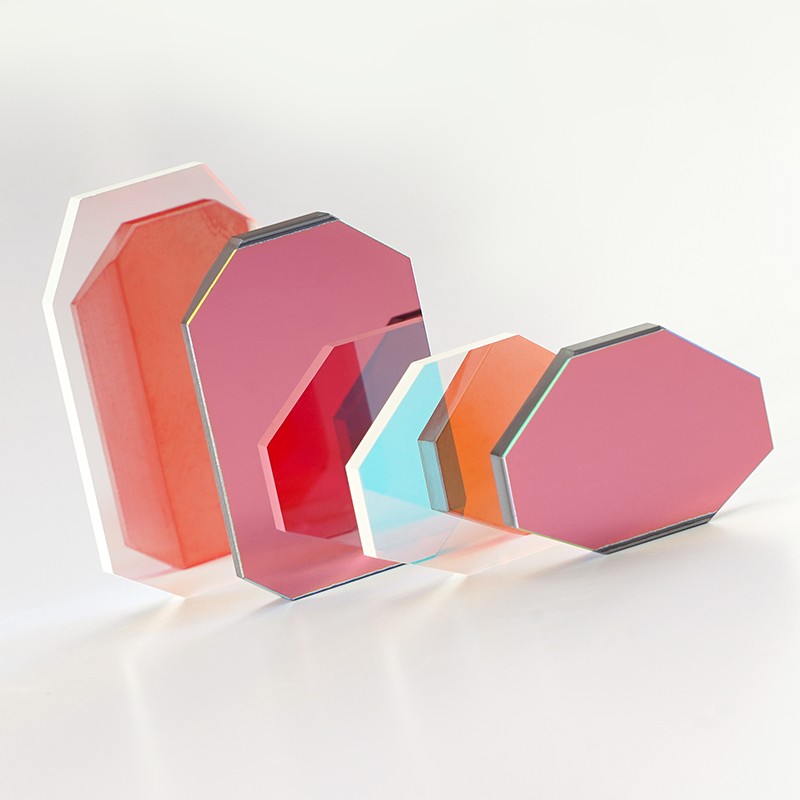

（扫描振镜）
5.聚焦透镜（Focusing Lens）
| 项目 | 具体内容 |
| 类型 | 平凸透镜或远心扫描透镜（f-theta lens） |
| 波段 | 1310nm / 1550nm |
| 关键参数 | 焦距：50mm~500mm（可变） ；焦斑直径：50μm~500μm ；数值孔径NA：0.1~0.5 ；透过率>95% |
| 作用 | 将准直光束聚焦到被测物体表表，形成微幼丈量光斑 |
| 选型需要 | 长焦距透镜用于远距离丈量 ；f-theta透镜共同振镜使用时，焦平面为平面而非球面，可保障扫描领域内光斑一致 ；资料选用红表透过率高的ZnSe或硫系玻璃 |
红表测振仪常建设可更换的聚焦镜组以适应分歧丈量距离。焦斑直径由衍射极限决定：d = 1.22 λ f / D，其中D为入射光束直径。对于1550nm波长，100mm焦距、10mm入射光斑直径下，理论焦斑约19μm。

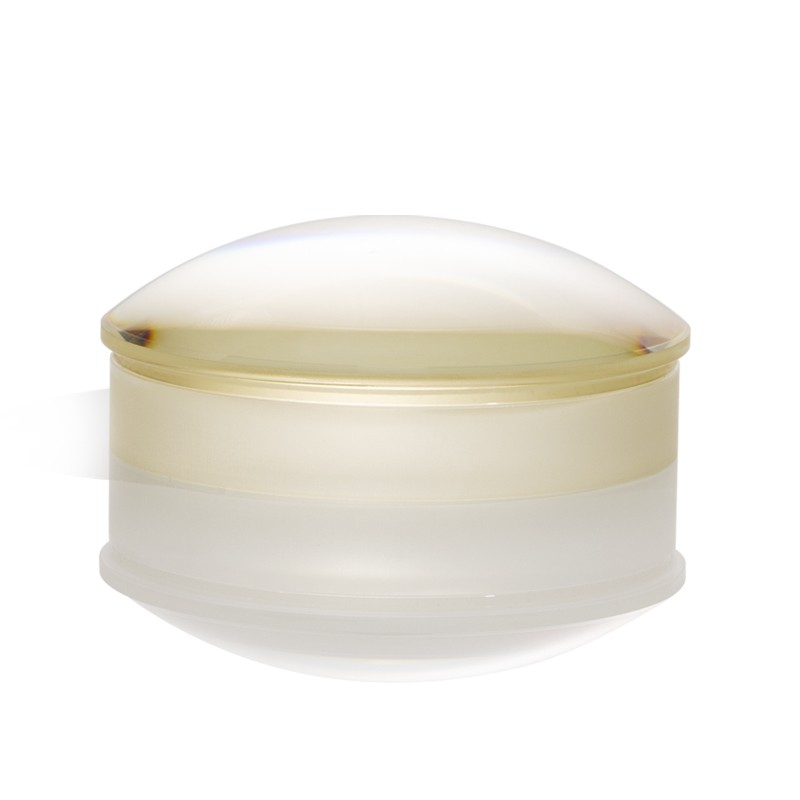

（平凸透镜）
6.散射光网络镜（Collection Lens）
| 项目 | 具体内容 |
| 类型 | 大孔径非球面聚光镜或双凸透镜 |
| 波段 | 1310nm / 1550nm |
| 关键参数 | 通光孔径：25mm~50mm ；数值孔径NA：0.4~0.7 ；焦距与聚焦透镜匹配 |
| 作用 | 网络物体表表漫反射/散射的红表光，耦合至探测器 |
| 选型需要 | 孔径越大，网络效能越高，但会增长系统体积和成本 ；表表镀宽带增透膜 ；对于远距离丈量，接管镜孔径是决定信噪比的关键成分，接管光功率与孔径平方成正比 |
网络镜的设计时时是测振仪的“隐形”技术难点。粗糙表表的红表散射出现朗伯体散布，网络镜的NA决定了可能捕获的散射光比例，直接决定系统的最大丈量距离。

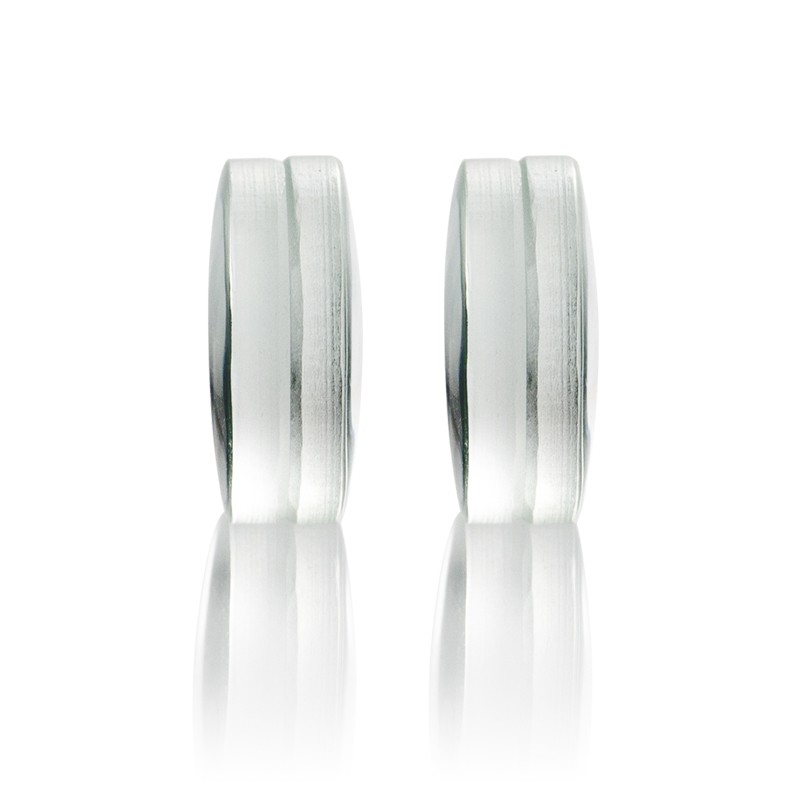

（双凸透镜）
7.合束与探测光学元件
| 项目 | 具体内容 |
| 类型 | 非偏振合束镜、聚焦耦合透镜 |
| 波段 | 1310nm / 1550nm |
| 关键参数 | 合束镜分光比50:50 ；耦合透镜NA=0.25~0.3，匹配光纤或探测器 |
| 作用 | 将参考光与信号光合束产生过问，并耦合至光电探测器 |
| 选型需要 | 合束镜面形精度需保障两束光的波前匹配，不然过问效能降落 ；耦合透镜需将过问光斑高效耦合至探测光敏面（通常为直径50~200μm） |

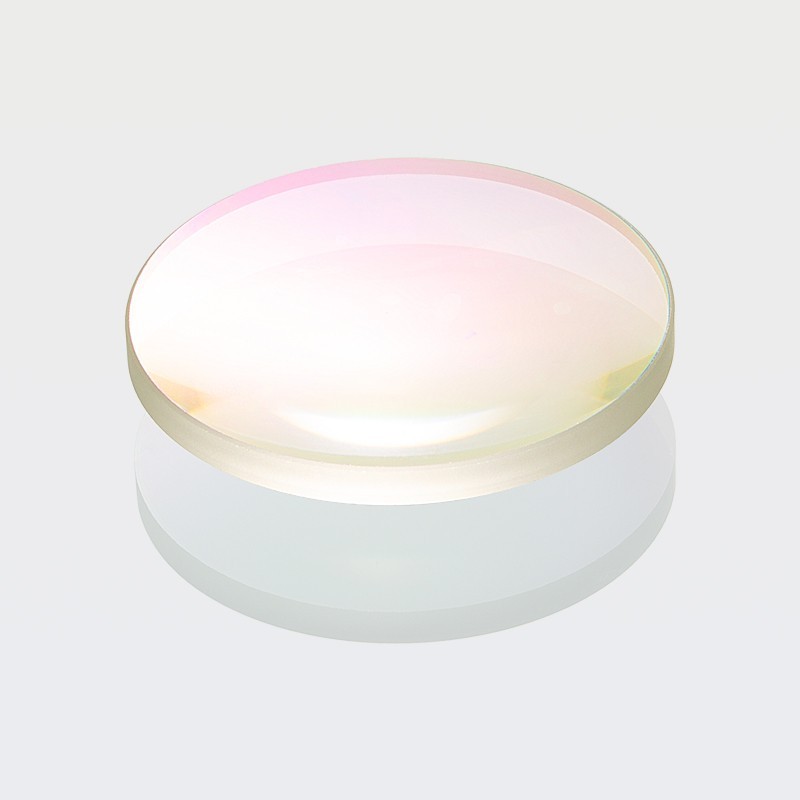

（弯月透镜）
8.光学窗口（Optical Window）
| 项目 | 具体内容 |
| 类型 | 平行平板 ；ご翱 |
| 波段 | 1310nm / 1550nm |
| 关键参数 | 面形精度λ/4 ；双面镀增透膜（透过率>99%） ；楔角（可选，解除杂散光） |
| 作用 | ；つ诓抗庋低趁馐艹景！⒂臀邸⑺ |
| 选型需要 | 窗口片需具备足够的机械强度和耐环境机能 ；对于户表利用，可加装红表抗反射涂层并具备疏水个性 ；楔角设计可预防窗口前后表表反射光形成过问噪声 |

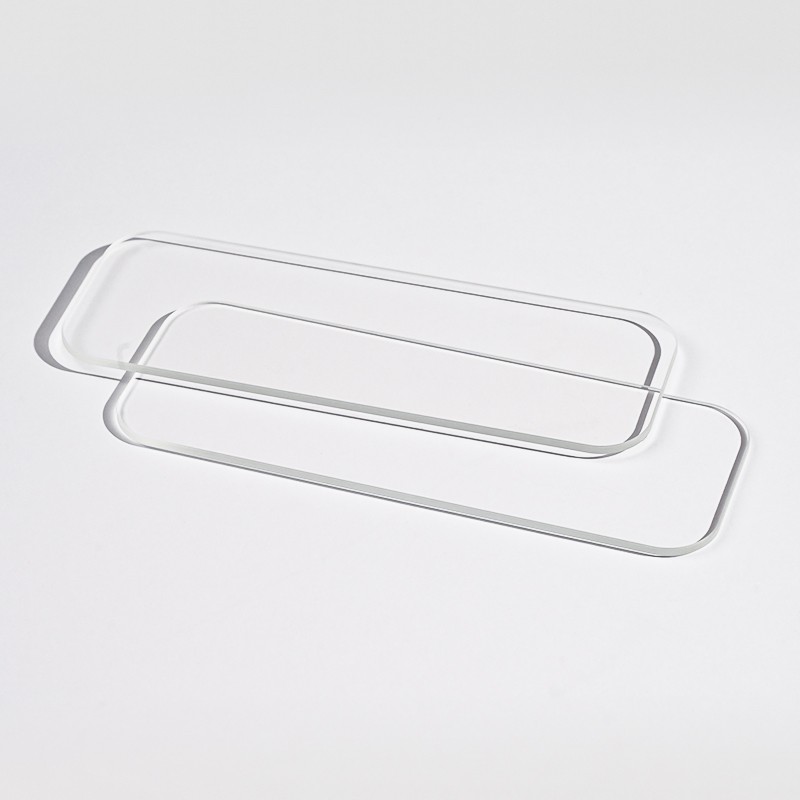

（光学窗口）
三、总结分析
红表激光多普勒测振仪的光学系统对其丈量机能拥有决定性影响。通过对上述光学镜片的分析，能够得出以下结论：
1. 波段特殊性决定资料选择
红表波段（1310nm/1550nm）相较于可见光波段，通常光学玻璃（如BK7）透过率显著降落，必须选用红表专用资料或经过特殊镀膜处置。ZnSe、Si、Ge及硫系玻璃成为关键镜片的基底资料选择。
2. 信噪迸纂镜片效能强有关
测振仪丈量精度的主题限度是散斑噪声和热噪声。每一片光学元件的透过率/反射率损失、波前畸变城市降低过问信号对比度和接管光功率。因而，红表增透膜（透过率>99%）、高反膜（反射率>99%）、波片相位精度（λ/100）都是关键指标。
3. 偏振治理是系统设计的魂灵
选取偏振分束立方体+四分之一波片的结构，实现了收发共光路设计，将发射光能量利用率和信号光网络效能同时最大化。偏振元件的消光比和相位延长精度直接决定了系统布景噪声水平。
4. 扫描振镜与聚焦/接管镜组协同设计
对于二维扫描型测振仪，f-theta聚焦透镜与振镜的匹配、接管镜与扫描领域的共同，决定了丈量视场和空间分辨率。远距离丈量时必要衡量焦斑尺寸（影响空间分辨率）与网络孔径（影响信噪比）。
5. 红表波段的工程优势
只管红表光学元件成本更高，但其人眼安全性、穿透能力、抗环境光滋扰能力，使其在工业、国防、科研等高端测振利用中不成代替。典型系统可实现数米至数百米的非接触振动丈量，精度达nm级位移分辨率和μm/s级速度分辨率。
综上所述，红表激光多普勒测振仪的光学镜片选择是一项系统工程，必要在资料、镀膜、面形精度、孔径设计等多个维度进行综合优化。随着红表光学加工技术和镀膜工艺的进取，更高活络度、更远丈量距离、更幼体积的红表测振仪将成为发展趋向。
