甲烷（CH?）作为天然气的重要成分，同时也是沉要的温室气体（增温潜势为CO?的28倍），其泄漏检测在工业安全、环境；ぜ澳茉词渌土煊蛴涤泄丶馑
。现阶段，红表激光甲烷遥测仪已发展为燃气巡检、油气开采、垃圾填埋场监测等场景的主流设备
。光学镜片作为该仪器的主题组件，直接影响激光传输效能、探测活络度及环境适应性
。

（图源网络，侵删）

一、红表激光甲烷遥测仪工作道理

当前商用红表激光甲烷遥测仪普遍选取可调谐二极管激光吸收光谱技术
。主题道理如下：

激光发射：半导体激光器发出特定波长的红表激光（通常为1653.7 nm或1654.1 nm，对应甲烷的ν?基频吸收峰），通过光学准直镜片形成平行光束射向指标区域（如管路法兰、气罐表表或大气蹊径）
。

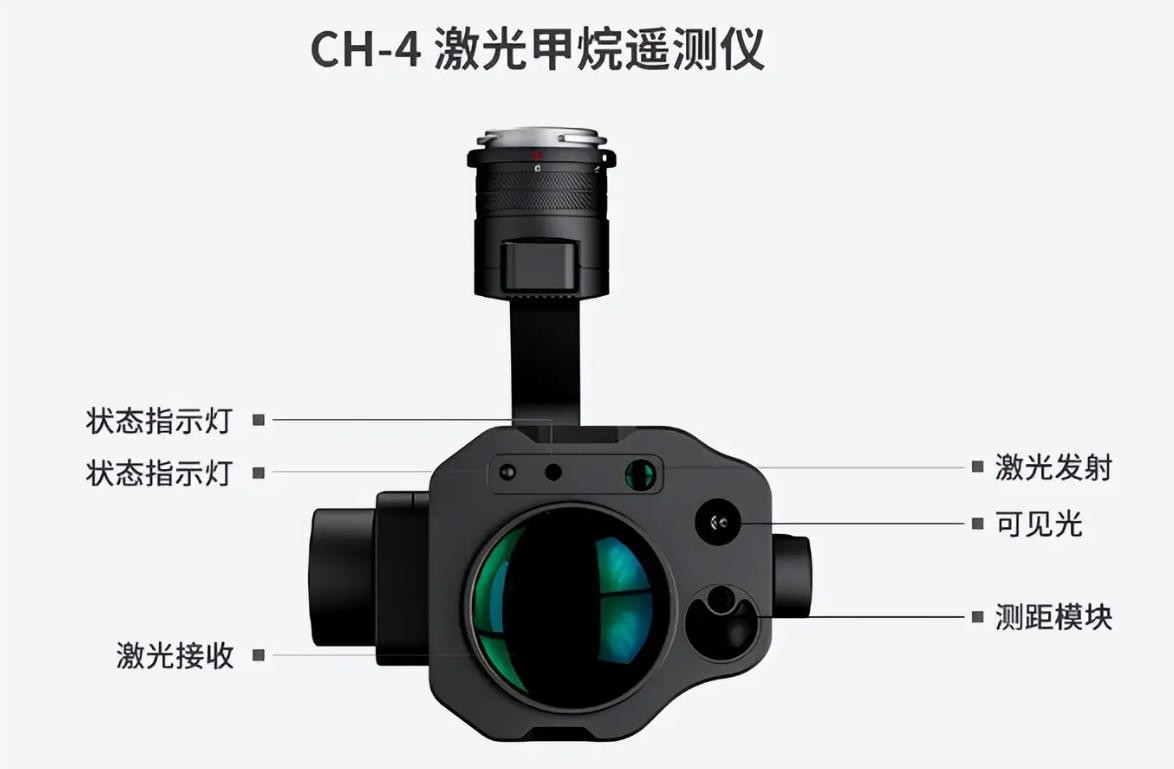

（CH-4激光甲烷遥测仪）

光谱吸收：若光路中存在甲烷分子，激光能量被选择性吸收，遵循朗伯-比尔定律
。吸收强杜纂甲烷浓度及光程长度的乘积成正比
。

信号接管与解析：被指标反射或漫散射回的激光经接管光学系统（汇聚镜片、滤光片）聚焦于光电探测器
。通过二次谐波检测（WMS-2f）或直接吸收法提取吸收信号，反演甲烷柱浓度（单元：ppm·m）
。

与传统点式探测器相比，遥测仪无需接触气源，可在数十米表实现急剧扫描，响应功夫低于0.1秒
。

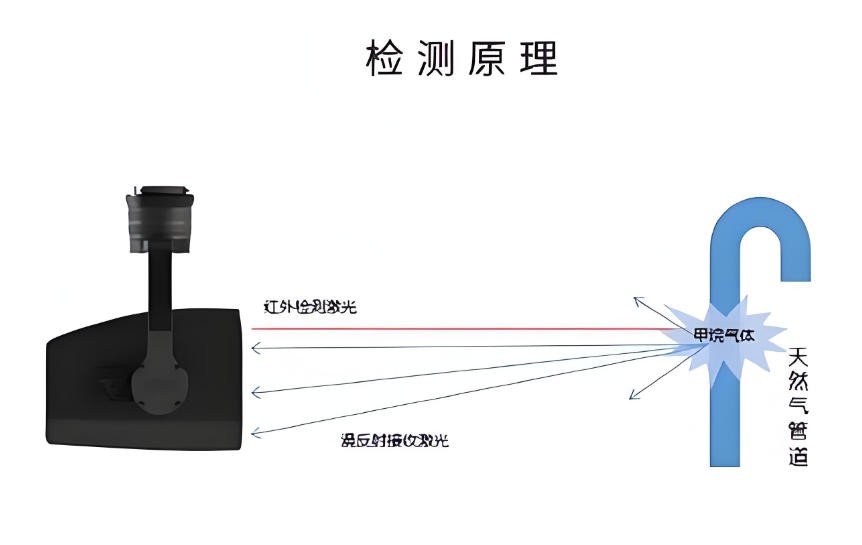

（红表激光甲烷遥测仪检测道理）

二、红表激光甲烷遥测仪中涉及的光学镜片分析

凭据光路职能，光学镜片系统分为发射光路、接管光路嘉拷寮光路三部门，各类镜片的技术要求如下：

2.1 准直镜片（发射端）

职能：将激光器发出的发散光束（通常发散角为10°~30°）整形为低发散角（<1 mrad）的准直光束，实现远距离传输
。

资料选择：常用硫系玻璃（如Ge??As??Se??）或硒化锌
。硫系玻璃在1.5~2.0 μm波段透过率>65%，且热膨胀系数与金属镜筒匹配性好，适应-40℃~70℃的工业环境
。锗资料因在1.65 μm处吸收系数较高（约0.1 cm??），现已较罕用于近红表波段
。

镜片类型：非球面模压镜片
。非球面设计可校对球差，将光斑能量集中度提高到85%以上（传统球面镜仅为60%~70%）
。2025年后主流产品已选取衍射光学元件混合非球面，进一步抑造色差
。

镀膜要求：增透膜，中心波长1654 nm处反射率<0.5%，带宽覆盖1630~1680 nm
。常用四层膜系（如Y?O?/ZnS/SiO?复合膜）
。

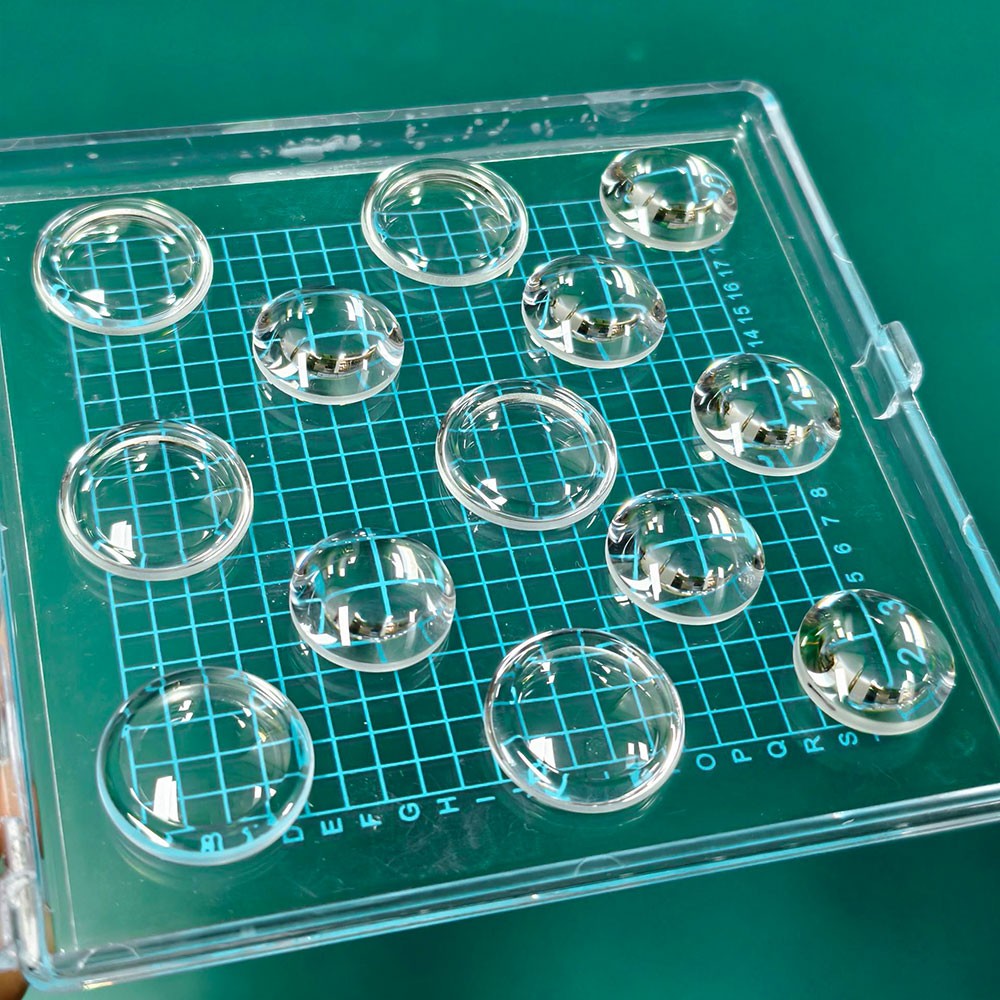

（非球面透镜）

2.2 接管汇聚镜片

职能：网络从指标返回的幽微散射光（通常仅为发射功率的10??~10??倍），聚焦至探测器光敏面
。

设计挑战：接管光信号极弱，需最大化光通量
。当前多选取双胶合消色差透镜或离轴抛物面反射镜
。

双胶合透镜（如BK7/SF11组合）在1.65 μm处色差校对后，焦移<20 μm，成本适中
。

离轴抛物面镜无中心遮挡，聚光效能可达90%以上，但加工成本高，常见于高端防爆型遥测仪
。

孔径要求：有效口径通常为25~50 mm

？诰对龃罂商嵘饽芰，但会导致整机沉量增长（2026年轻量化趋向下，部门产品选取碳纤维加强镜筒共同非球面薄型镜片，厚度减至3 mm）
。

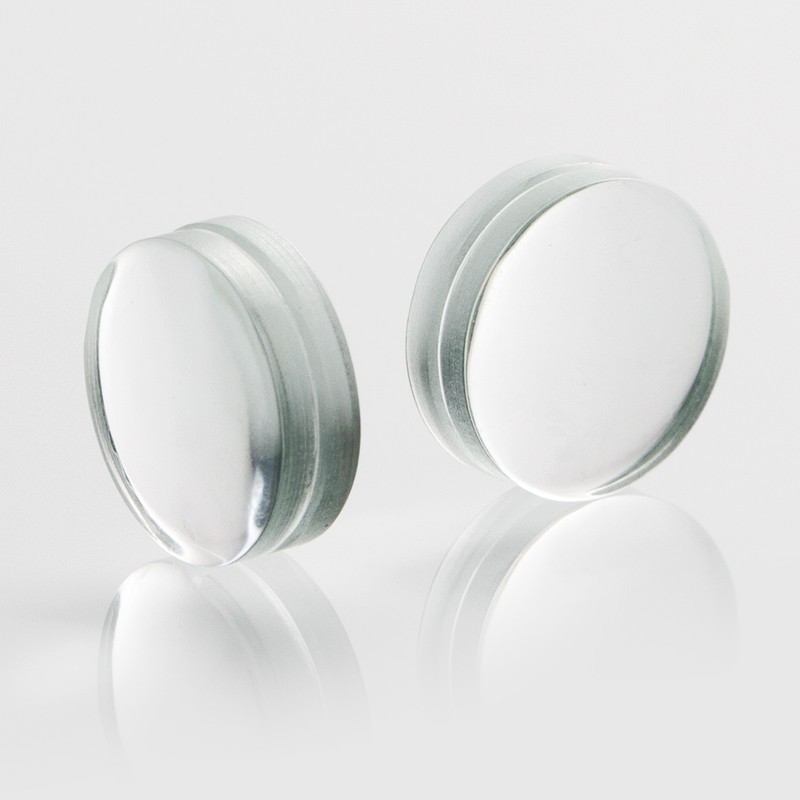

（双胶合透镜）

2.3 滤光片

职能：抑造环境布景光（太阳光、灯光等）滋扰，仅允许甲烷吸收波段左近的光通过
。

技术指标：中心波长1654 nm，半高宽（FWHM）为10±2 nm，峰值透过率>90%，截止深度OD4（即透射率<0.01%）@800~1600 nm及1700~2500 nm
。

造备工艺：离子束溅射沉积硬质介质膜（Ta?O?/SiO?叠层），膜层硬度>5 GPa，抗划伤能力优于传统电子束蒸镀膜
。部门产品选取可调谐滤光片（液晶可调或声光可调），但响应速度较慢（ms级），尚未大规模遍及
。

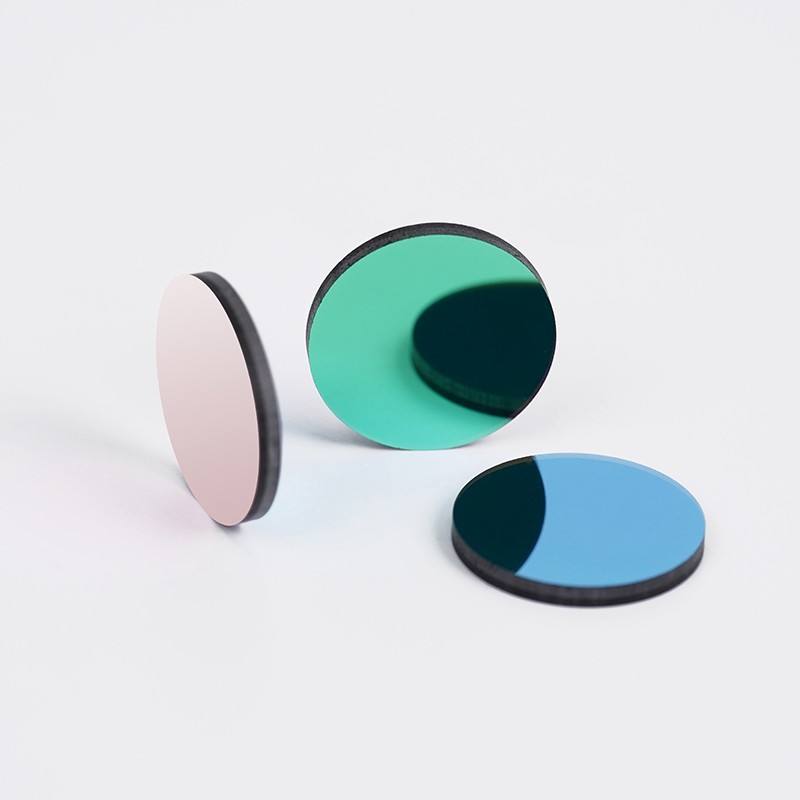

（NBP1654窄带滤光片）

2.4 分束镜与参考气室镜片

职能：分束镜将激光器出射光的1%~5%引入内置密封参考气室（内含已知浓度甲烷），用于实时锁定激光波长，克服温度漂移
。

资料：分束镜通常使用氟化钙或石英玻璃，分光比R:T=95:5（@1654 nm）
。参考气室窗口片则选取蓝宝石（Al?O?），其机械强度高、化学惰性，且透光领域0.2~5.5 μm覆盖近红表
。

特殊要求：窗口片两侧需镀抗反射膜，预防形成尺度具效应（etalon fringes）滋扰弱信号检测
。

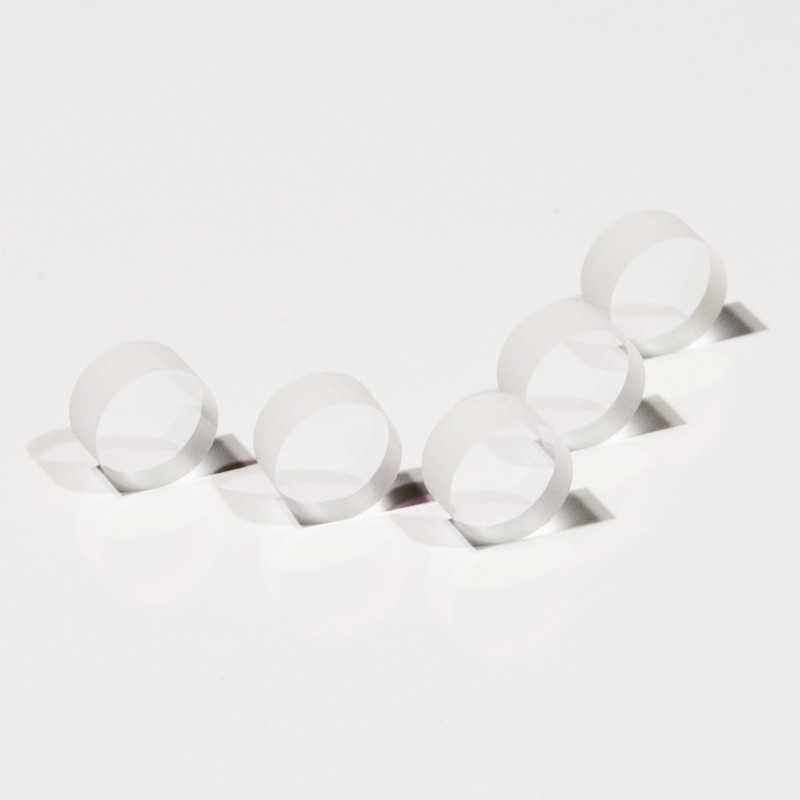

（增透窗口片）

三、波段作用及选择凭据

红表激光甲烷遥测仪的工作波段直接决定检测活络度和抗滋扰能力
。当前主流技术聚焦于近红表1.65 μm和中红表3.3 μm两个窗口，二者对好比下：

技术演进：近红表波段仍占据90%以上商用市场份额，主题驱动力在于InGaAs探测器非造冷幼型化（封装尺寸已缩幼至SMD 3 mm×3 mm）和光纤耦合激光器成本降落（1654 nm DFB激光器单价降至50美元以下）
。中红表规划虽活络度更高，但因造冷功耗大（典型值5 W以上）、光学镜片昂贵（硒化锌透镜单价>200美元/片），仅用于对检测下限要求刻薄的防爆型固定式探测器
。

此表，部门新近产品索求双波段融合：以1.65 μm实现急剧粗检，发现异常后自动切换至3.3 μm进行精确定量
。但双波段必要共用光路，对镜片镀膜的宽谱增透要求极高（需同时满足1.65 μm和3.3 μm透过率>95%），目前仅少数厂家（如ABB、汉威科技）推出原型机
。

四、光学镜片的关键挑战与解决规划

环境适应性

问题：室表使用面对结露、尘埃、温差（-40℃~70℃）导致的焦距漂移
。

规划：选取缔热差设计——选择热膨胀系数匹配的镜片与镜筒资料（如硫系玻璃搭配因瓦合金镜筒）；或在光路中嵌入幼型电加热窗，预防镜片表表结露
。

抗反射膜耐用性

问题：红表增透膜多为软质资料（如氟化镁），易被砂尘划伤
。

规划：2024年后主流产品选取类金刚石碳；げ悖ê穸50~100 nm），硬度达20 GPa，同时维持1.65 μm透过率降落<1%
。

杂散光抑造

问题：太阳光直射接管镜片时，探测器易鼓和
。

规划：在接管光路中参与窄带滤光片+陷波滤光片组合；或在镜片内壁加工锯齿形螺纹消光纹，表表涂覆高吸收黑化层（如镍磷合金黑化）
。

红表激光甲烷遥测仪的光学镜片系统以准直、汇聚、滤波为主题职能，资料上硫系玻璃、硒化锌及蓝宝石各司其职，镀膜技术则朝着宽谱、耐用、低损耗方向持续演进
。截至2026年，近红表1.65 μm波段凭借探测器非造冷化、光纤兼容性及成本优势，仍是行业绝对主流；中红表3.3 μm及双波段规划在特定高端场景获得突破，但受造于镜片成本与造冷需要，尚未规；
。

未来三年内，模压非球面硫系玻璃镜片的良率提升和超表表平面光学元件的利用（如基于非晶硅的超透镜，可代替传统准直镜片）将是沉要技术增长点
。同时，随着甲烷排放监管政策趋严（如2025年欧盟甲烷律例、美国EPA油气新尺度），对光学镜片的环境耐久性和批量一致性提出更高要求，这将持续推动精密模压与自动化镀膜产线的升级
。
