桌面式护照阅读器是一类用于银行柜台、酒店前台、机场值机、出入境治理等场景的身份核验设备。这类设备可能顺次或同时采集证件在可见光、紫表（UV）、红表（IR）、透射光和同轴光下的图像，通过多光谱特点分析甄别真伪并提守信息。目前市场上主流型号的内部光学结构高度类似，通常蕴含以下组件：多波段光源（白光LED、365nm紫表LED、850nm或940nm红表LED、背光板、同轴LED）、成像物镜、可切换滤光片组、反射镜与分光元件、图像传感器（CMOS或CCD），以及对应的节造电路。

（图源网络，侵删）

一、光学道理技术

桌面式护照阅读器常依赖以下六种光学道理，每一道理对应分歧的镜片配置：

1. 反射成像（可见光）：白光照射，分歧油墨和纸张反射率差距形成图像。用于OCR字符鉴别、照片比对。

2. 紫表荧光：365nm紫表光引发证件中的荧光物质（纤维、徽章、油墨），发射出可见荧光（绿、红等）。拍摄时需反对反射的紫表光，仅接管荧光。

3. 红表吸收/反射：850nm或940nm红表光照射，特殊红表吸收油墨呈玄色，通常油墨呈白色。用于检测暗藏红表特点。

4. 透射成像：背面白光板照明，正面采集。利用水印、安全线、打孔区域的透光率差距成像。

5. 同轴光成像：通过半反半透镜使光线垂止卣射证件表表，垂直接管反射光。解除表表反光，凸显压印文字、盲文、浮雕。

6. 偏振光成像：光源前加起偏器，镜头前加检偏器且两者正交。解除镜面反射，揭示覆膜下的潜影或划痕。

（图源网络，侵删）

二、光学镜片具体分析

1.成像物镜（主镜头）

成像物镜将证件表表（通常为85.6mm×54mm的身份证区域）成像到传感器上。

关键参数：

焦距：30mm~50mm，对应工作距离80mm~120mm。

畸变：<0.1%。必须使用低畸变或远心设计，不然OCR字符变形。

分辨率：匹配5MP~12MP传感器，中心MTF≥0.3@160 lp/mm。

光圈：F2.8~F5.6。大光圈利于弱荧光信号，但需保障足够景深覆盖证件弯曲。

光谱领域：365nm~940nm。通常镜头在紫表和红表端存在焦移，因而必须选取紫表-红表共焦镜头，使用低色散玻璃（ED）和衍射光学元件（DOE）校对色差与焦移。

镜片结构：通常由6~9片镜片组成，蕴含1~2片非球面镜片（校对像差）和1~2片ED镜片。

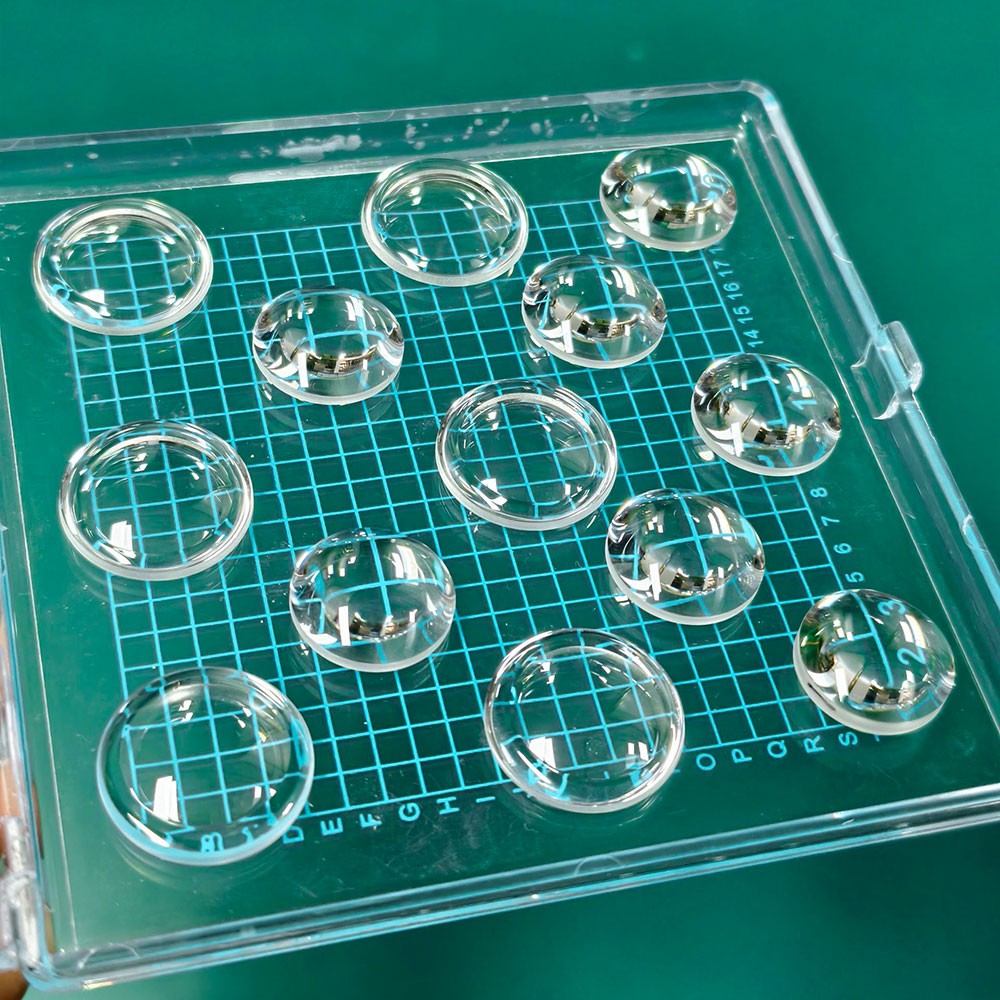

（非球面透镜）

2.滤光片组

滤光片装置在电动轮或滑动架上，共同分歧光源模式切换。

沉要注明：紫表荧光模式下必须使用“紫表截止长波通滤光片”，而非紫表带通滤光片。后者会拍下反射的紫表光，无法显示荧光图案。

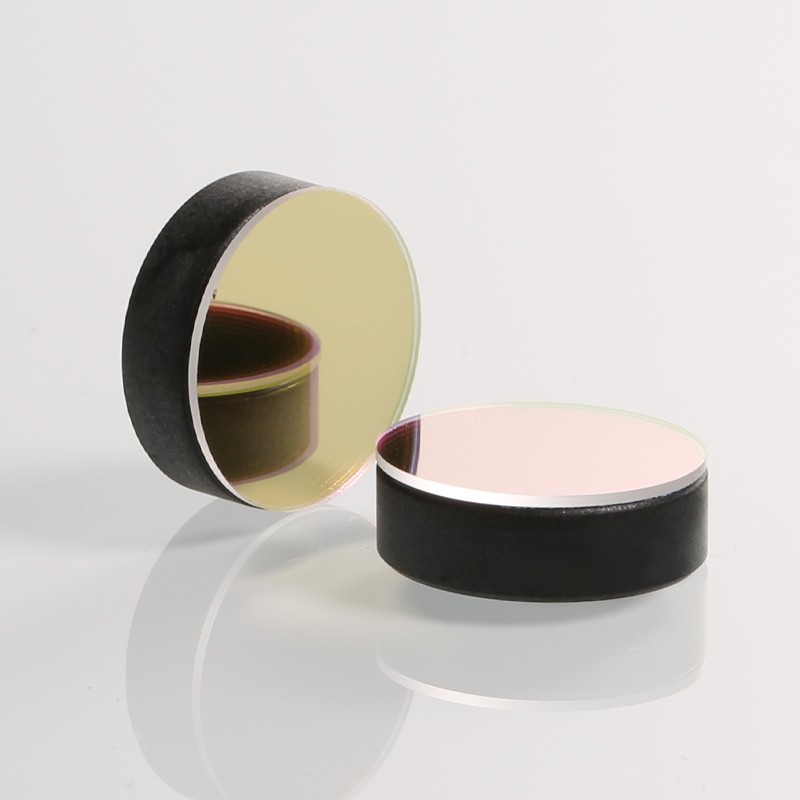

（BP850带桶滤光片）

3.反射镜与分光元件

反射镜在桌面式识读仪中承担光路折转、同轴照明、多路分光三种职能。

3.1.平面反射镜（光路折叠）

为减幼整机厚度或长度，常在主镜头与传感器之间、或证件面与镜头之间设置平面反射镜，将光路折叠90°或锐角。

技术要求：

表表平坦度 λ/4 ~ λ/10（参考波长632.8nm）。

反射膜：可见光区用银膜或铝膜，紫表区必须用铝膜（银在紫表反射率低于40%）。膜层表加二氧化硅；げ。

反射率：可见光≥90%，紫表≥85%。

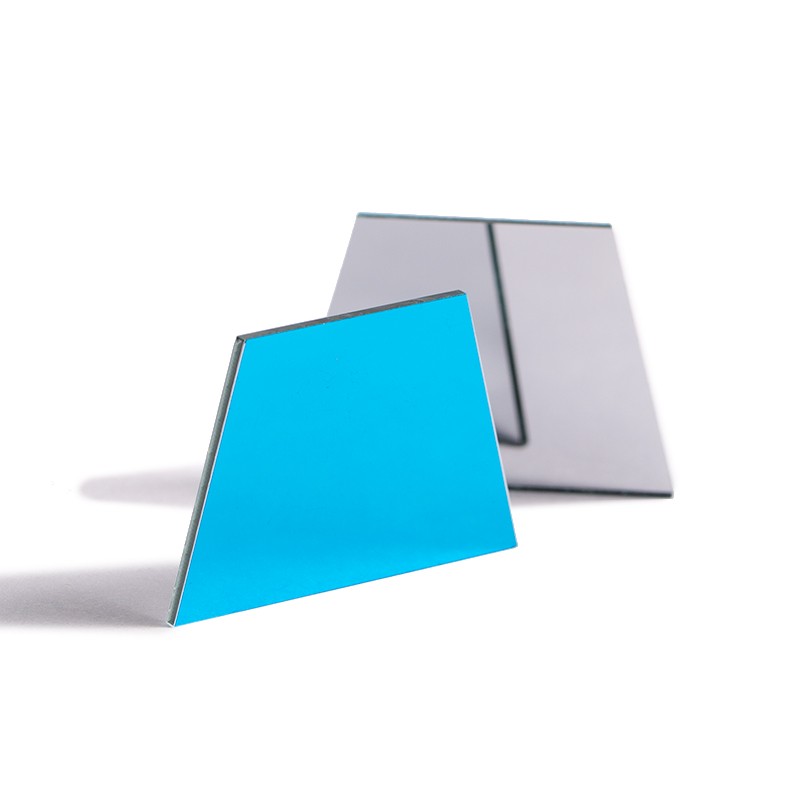

（铝膜平面反射镜）

3.2.半反半透镜（同轴光主题元件）

同轴照明必要一块半反半透镜（或称分光镜）以45°角搁置于镜头与证件之间。侧向同轴LED的光线经半反半透镜反射后垂直射向证件；证件表表的垂直反射光透过半反半透镜进入镜头。

技术要求：

分光比 R:T = 50:50 或 30:70（依光强需要）。

镀金属分光膜（中性）或介质分光膜（低吸收但角度敏感）。

透射面需镀宽带增透膜（400~940nm），以削减二次反射杂光。

也可使用立方体分光棱镜（两个直角棱镜胶合，分光面镀膜），机能更不变但成本高、体积大。

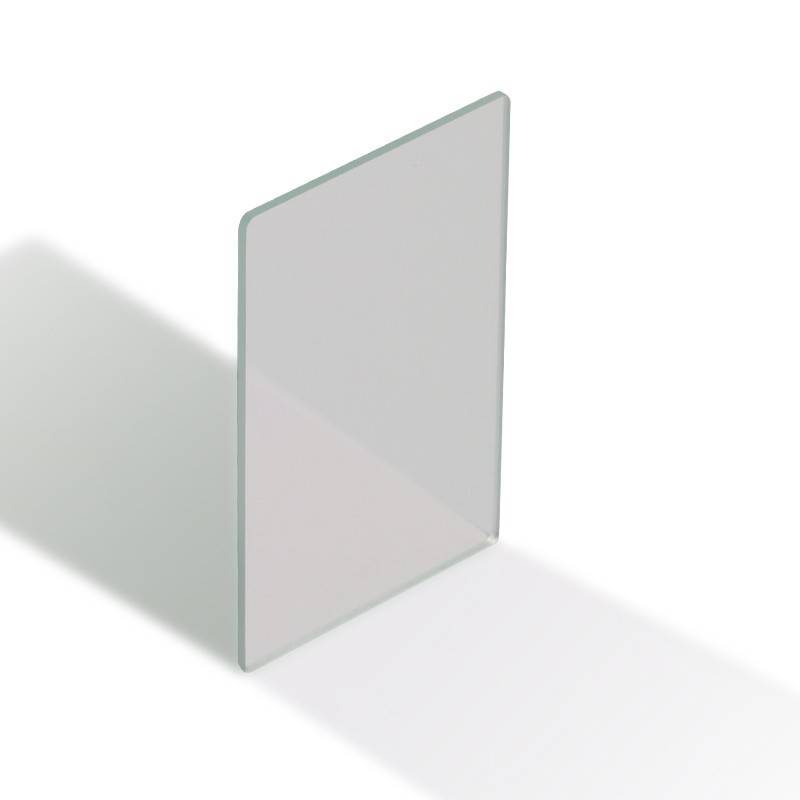

（半透半反光学镜片）

3.3.分光棱镜组（多传感器同时成像）

部门高端识读仪不使用机械切换滤光片，而是通过度光棱镜将入射光分成多个波段，别离导向分歧的传感器，实现彩色、红表、紫表荧光同时采集。

典型结构：

二向色分光棱镜：镀有二向色膜，例如一个棱镜反射红表光、透射可见光；另一个棱镜将可见光分为红、绿、蓝。

三片式棱镜组（类似3CCD相机）：用于同时输出可见荣耀色图像、红表图像、紫表荧光图像。

技术要求：

分光膜层陡度高，过渡带<20nm。

棱镜资料：可见光区用BK7，紫表区必须用石英或氟化钙。

棱镜自身会引入色差，需在成像物镜设计中赔偿。

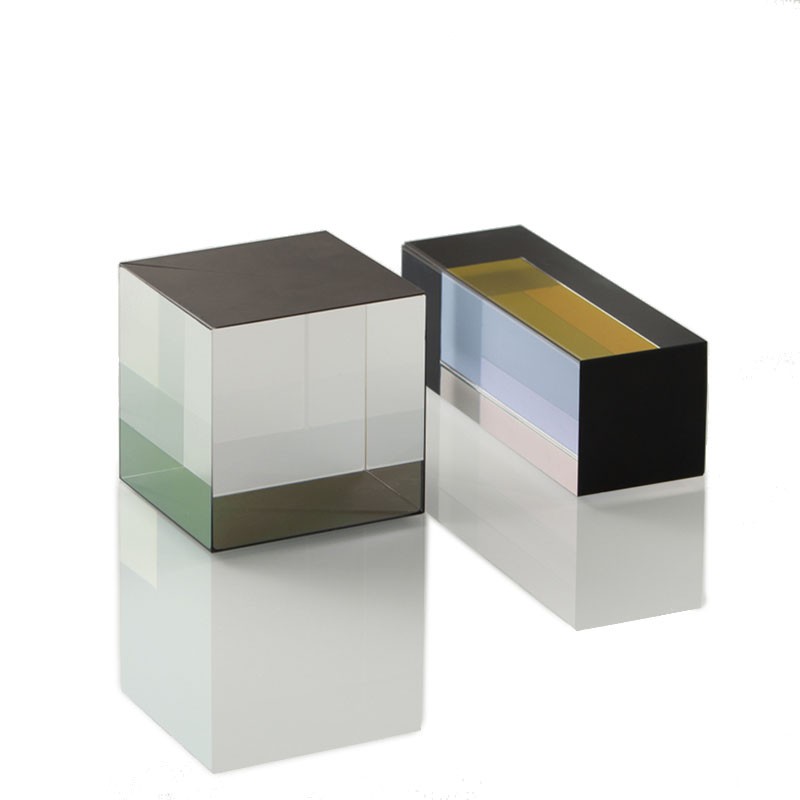

（分光棱镜）

4.全反射棱镜（代替平面反射镜）

部门设计使用直角棱镜实现90°光路转向，利用全反射道理（无需镀膜），预防反射膜老化问题。但体积较大，仅合用于空间充足的设备。

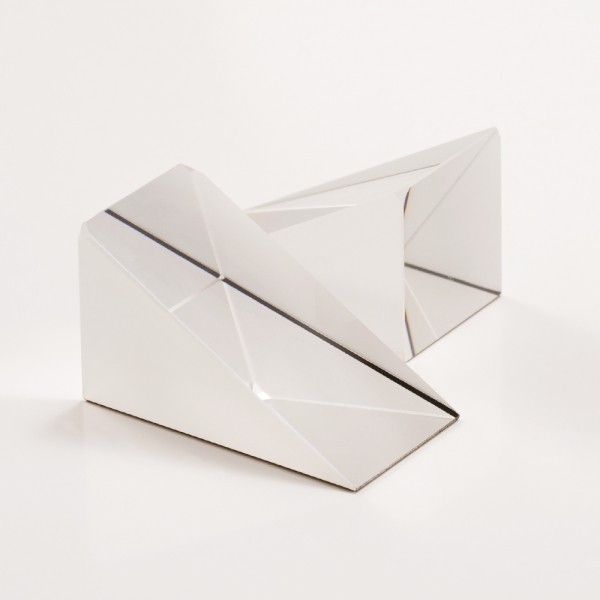

（直角棱镜）

5.偏振片组件

用于偏振光模式：在光源前搁置线偏振片（起偏器），在镜头前搁置检偏器，两者偏振方向正交。非金属表表的镜面反射光维吃飓振态而被反对，漫反射光退偏后部门通过，从而解除反光，凸显覆膜下的轻微特点或潜影。

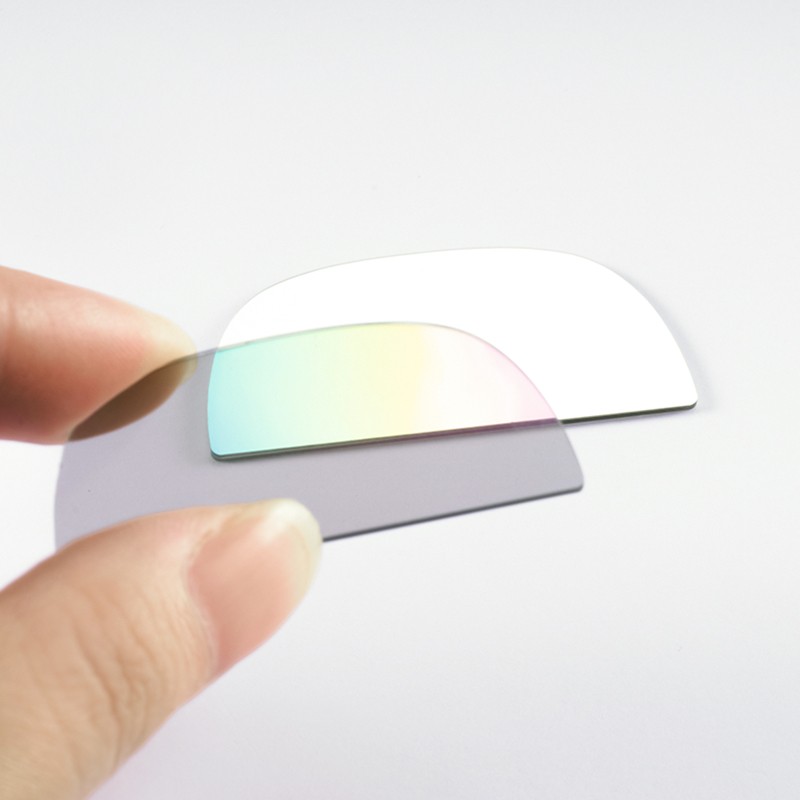

（偏振镜）

6.特种镜片

液体镜头（如Optotune系列）：用于自动对焦，可急剧适应分歧厚度证件或弯曲表表，响应功夫<10ms。

衍射光学元件（DOE）：用于校对紫表-红表共焦误差，或产生均匀的照明光斑。

三、光路配置示例

1.反射/荧光/红表共用主光路：证件 → 主镜头（共焦设计）→ 电动滤光片轮（切换可见光带通/紫表截止长波通/红表带通）→ 图像传感器

2.同轴光支路：同轴LED → 半反半透镜（45°）→反射光垂直向下照射证件→证件表表垂直反射光 → 透过统一半反半透镜 → 进入主镜头

3.平面反射镜折转光路：证件 → 主镜头 → 平面反射镜（45°）→ 图像传感器（水平搁置，减幼高度）

4.分光棱镜多传感器规划：证件 → 主镜头 → 二向色分光棱镜（透可见反红表）→ 可见光支路再经棱镜分RGB → 三片传感器→ 红表支路直接到红表传感器

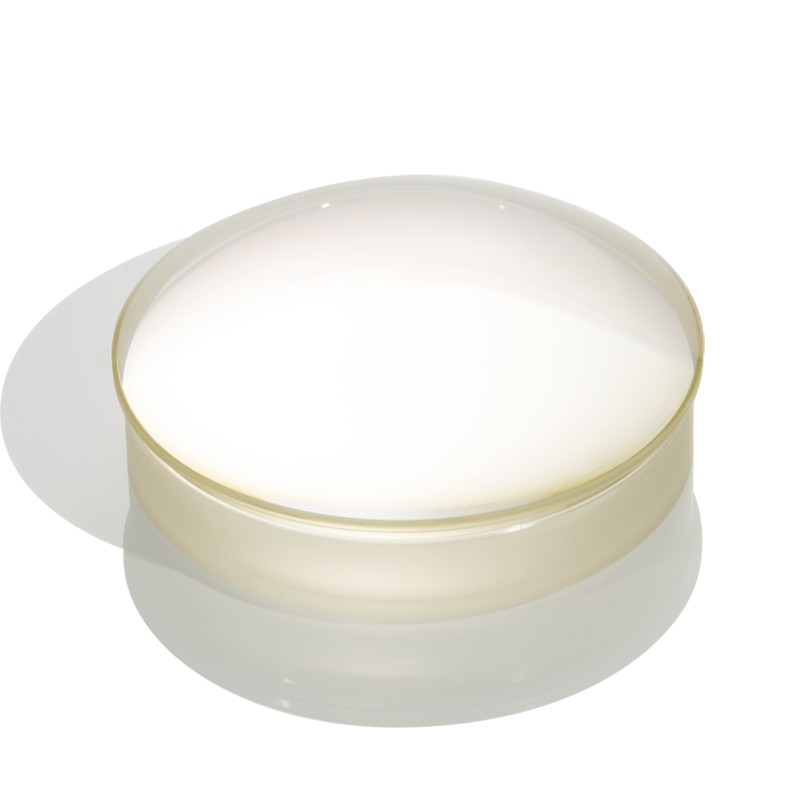

（聚焦透镜）

四、常见设计问题与对策

1. 紫表反射率不及：若光路中使用反射镜且需紫表荧光成像，反射膜必须选用铝膜（紫表反射率>85%），不能用银膜。

2. 半反半透镜杂光：分光镜的两个面都可能产生反射，需在镜座内壁加工消光螺纹或涂覆消光黑漆。

3. 分光棱镜引入色差：棱镜自身会带来地位色差，需在成像物镜中增长赔偿透镜组。

4. 反射镜鬼像：平面反射镜的二次反射可能形成鬼像，可将反射镜稍倾斜（如0.5°~1°）或使用楔形反射镜。

5. 共焦失效：通常镜头在365nm和940nm焦点地位分歧，切换光源时图像吞吐。必须选取紫表-红表共焦镜头（含ED镜片和DOE元件）。

桌面式护照阅读器的光学镜片系统涵盖了成像物镜、可切换滤光片组、平面反射镜、半反半透镜、分光棱镜、偏振片及特种镜片。其中反射镜与分光元件不仅实现光路折叠和同轴照明，还为多光谱同时采集提供了关键支持。正确选用和配置这些光学元件，是保障识读仪鉴别精度、速度及环境适应性的基础。
