手持ATP荧光检测仪光学滤光片利用分析
手持ATP荧光检测仪重要用于急剧检测表表或水样中的三磷酸腺苷（ATP） ，其主题部件蕴含：一次性拭子（含裂解试剂与萤光素酶）、光电探测器（硅光电二极管或类似器件）、以及置于探测器前方的光学滤光片。仪器通过丈量ATP反映产生的生物发光强度 ，输出RLU（相对光单元）以表征干净度。
整机表形手持 ，典型检测功夫10~30秒 ，工作环境涵盖厨房、餐厅、医院、食品加工线蹬仔环境光照明的场所。

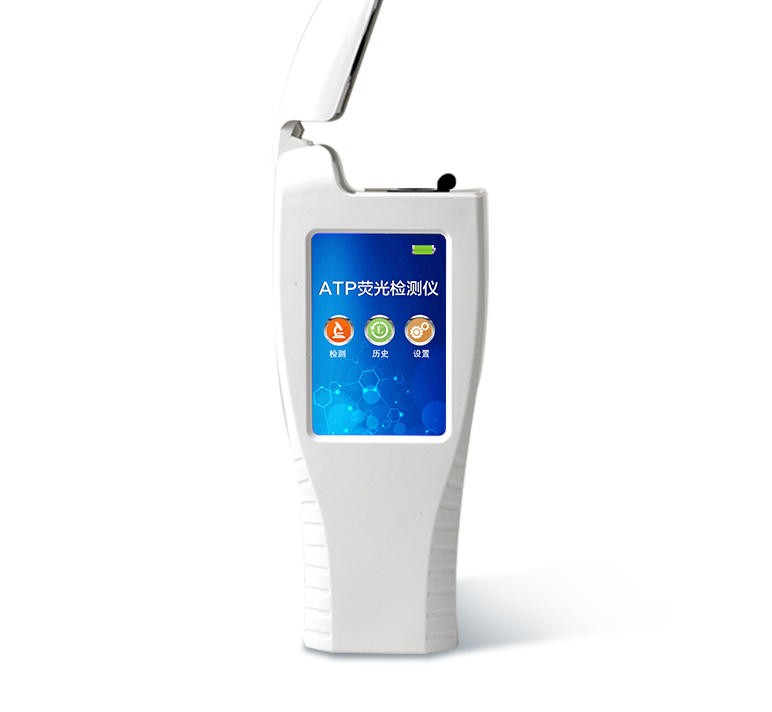

（图源网络 ，侵删）
一、光学道理
ATP与萤光素酶在镁离子和氧气存鄙人产生反映 ，天生氧化萤光素并发射光子。选取天然萤火虫萤光素酶（Photinuspyralis）时 ，发射光谱呈单峰 ，峰值波长为565nm（黄绿光） ，溶液状态下半高宽约60~80nm。
检测时 ，反映光从拭子底部向周围辐射 ，其中一部门进入光学腔体 ，穿过滤光片后达到光电探测器。探测器将接管到的光功率转换为电流 ，经跨阻放大和AD转换后得到RLU值。
由于反映光极其幽微（皮瓦级） ，而环境光（日光灯、太阳光、LED照明）强度可达数万勒克斯 ，必须在探测器前插入滤光片 ，从光谱上实现信号与滋扰的分离。

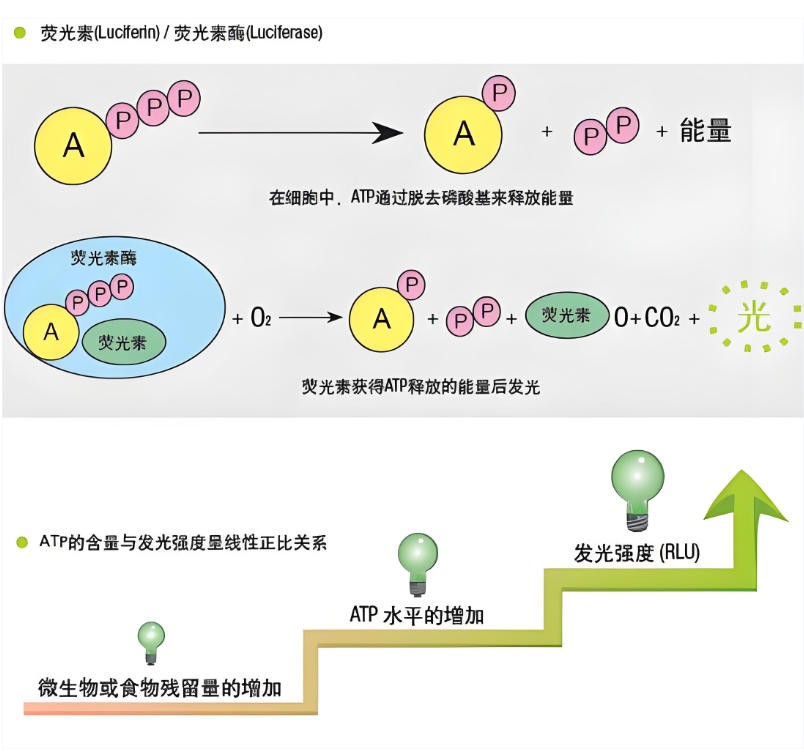

（ATP+AMP的检测道理）
二、滤光片分析
滤光片为带通型过问滤光片 ，基于多层介质膜堆叠实现波长选择。其主题工作是：以最低损耗通过565nm左近的ATP信号光 ，同时将其他波长的环境光衰减到不滋扰探测的水平。
1.关键参数规格
| 参数 | 典型规格 | 注明 |
| 中心波长(CWL) | 565nm±3nm | 必须匹配ATP发射峰；偏离会直接降低信号强度 |
| 半高宽(FWHM) | 30~50nm | 主流取40nm；过窄易受温度漂移影响 ，过宽引入更多杂散光 |
| 峰值透过率(Tpeak) | ≥85% | 信号极弱 ，高透过率是低检测限的前提 |
| 截止深度(OD) | 400~540nm:OD≥ 4600~800nm:OD≥3 300~400nm:OD≥2 | 对蓝绿光、红光、紫表别离要求 ，保障室内表抗滋扰能力 |
| 截止陡度 | ≤20nm（从80%T降至1%T的宽度） | 反对靠近通带的窄带滋扰（如589nm钠灯、570nmLED） |
| 角度容差 | 入射角≤±10° | 超过该角度会出现中心波长蓝移 ，导致信号截止 |
| 环境耐受 | 温度循环20~60℃ 高温高湿85℃/85% RH 48h 机械冲击500g | 仿照手持设备现实使用前提； 失效模式多为膜层吸潮或脱膜 |
| 封装大局 | 独立圆片（Φ5~8mm）或芯片级镀膜 | 独立片便于更换 ，芯片级省空间、免对准 |
| 基底资料 | 光学玻璃（B270、D263T） | 塑料基底耐候性差 ，不推荐 |

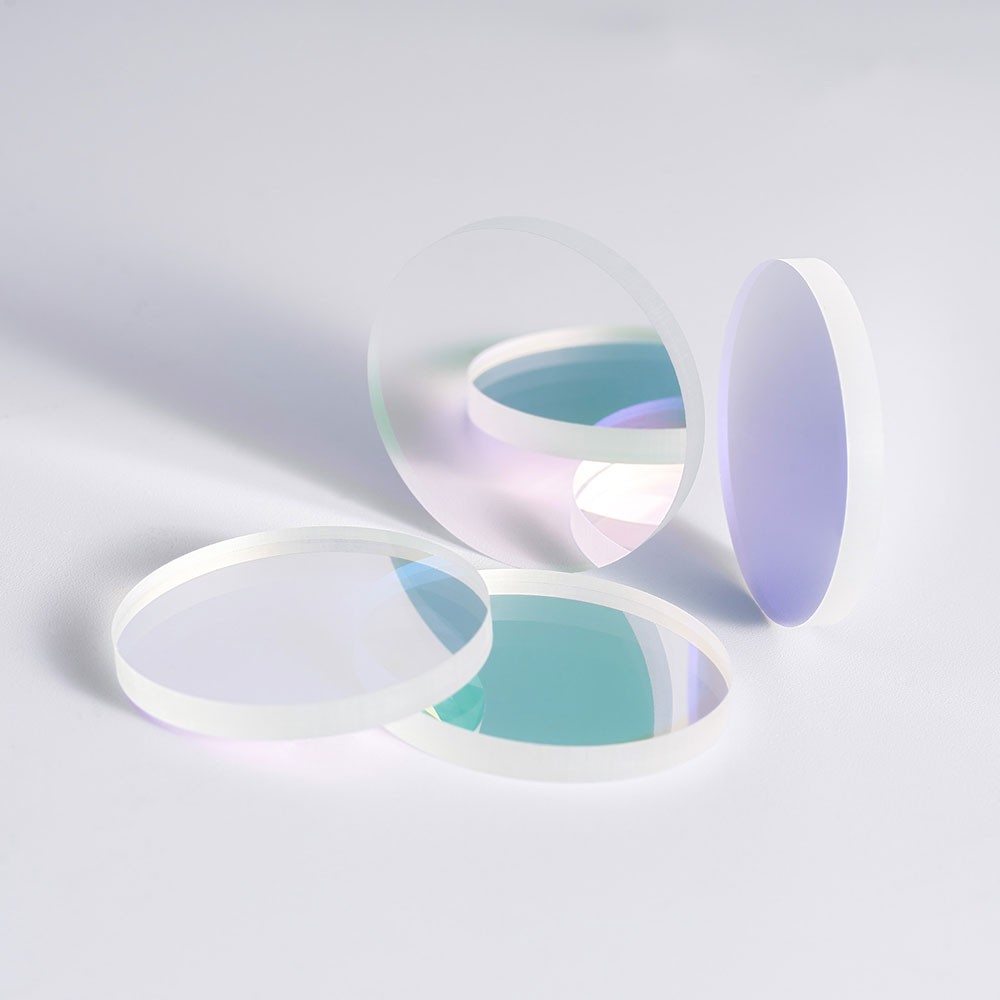

（NBP565带通滤光片）
2.选型与利用重点
空缺布景节造：若滤光片截止深度不及（例如400~540nmOD<3） ，在1000lx环境光下空缺拭子RLU可达数百甚至数千 ，无法检测真实ATP信号。合格产品空缺RLU应<20（一致光照）。
批间一致性：CWL公差应节造在±2nm以内 ，Tpeak差距<3% ，不然同型号仪器读数差距大。
温度漂移：滤光片中心波长随温度漂移系数应<0.02nm/℃。若漂移过大 ，从冷库取出后信号可能移出通带 ，导致读数异常。
机械与光学集成：滤光片装置地位应共同光阑限度入射角 ，预防因腔内反射产生大角度杂光。同时表壳内壁需做玄色吸光处置 ，进一步抑造漫反射。
手持ATP荧光检测仪中的带通滤光片 ，参数要求明确：中心波长565nm、半高宽40nm左右、峰值透过率≥85%、截止深度在400~540nm达OD4以上、边缘陡度≤20nm ，且需通过温度循环与湿热测试。该滤光片是仪器实现环境光下正常工作的基础元件 ，其机能直接决定空缺布景、抗滋扰能力和批间一致性。选型时应以实测光谱曲线和耐久性汇报为凭据 ，而非仅依赖规格书标称值。
