在光学镀膜行业，化学钢化作为常见的加工工艺，宽泛用于各类摄像头；げＡА⑼蟊砀前濉⒕芄庋Т翱……这些薄如蝉翼的玻璃之所以能抗摔、抗刮，很大水平上归功于这路工艺。但化学钢化的性质到底是什么？是不是所有玻璃都能通过它变强？下面我们将从资料特点启程，为你讲明显其中的蹊径。

（图源进攻进建参考-侵删）

一、化学钢化的性质：离子互换造出“压应力铠甲”

好多人以为化学钢化是一种“镀膜”，其实不然。它更像是一次玻璃表表的“分子级特训”，在不扭转玻璃的化学成分的前提下，却能让表表长出一层隐形的压应力层，强度提升3~5倍。它的主题道理很单一：离子互换。

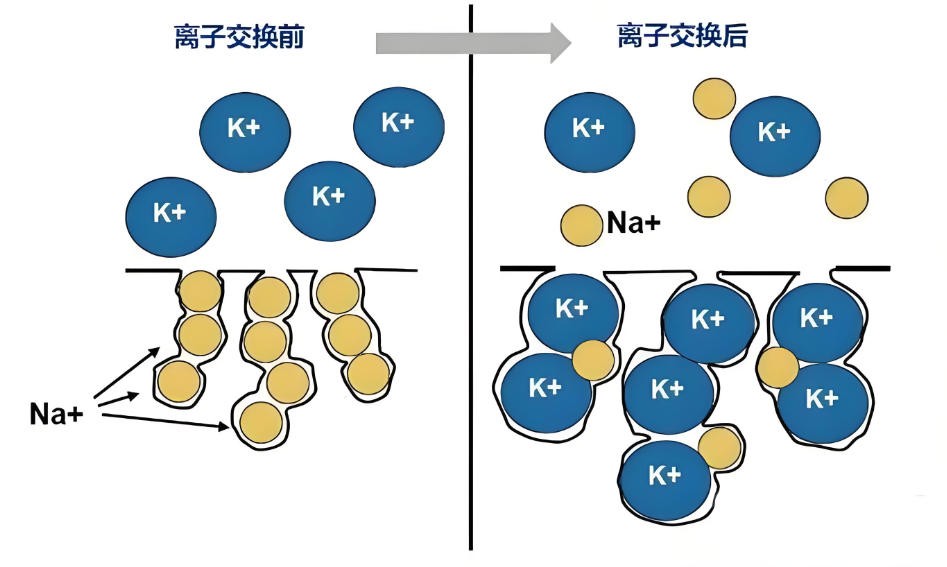

1.将含钠离子（Na?）的玻璃浸入高温熔融的硝酸钾（K?）盐浴中。

2.由于钾离子比钠离子大一圈，高温下钠离子跑出来，钾离子挤进去。

3.大离子挤进幼位子，表表天然“胀”得紧紧的，形成压应力；内部则形成相应的张应力。

玻璃分裂通常源于表表微裂纹被拉应力撕开，而这层压应力就像一副铠甲，能有效抵消表来的拉应力，阻止裂纹扩散。

关键挨次：先化学钢化，再光学镀膜（如增透膜、防指纹膜）。由于高温离子互换过程会粉碎已镀好的膜层，且钢化后玻璃表表平坦无畸变，是梦想的镀膜基片。

（盖板玻璃）

二、什么样的玻璃适合化学钢化？

适合的玻璃必须含有足够多且能自由迁徙的幼半径碱离子（重要是Na?或Li?），同时玻璃网络结构不能太“堵”。

1.钠钙硅玻璃——通常但可强化

特点：Na?O含量约12~16%，含CaO，SiO?约70~75%。

阐发：Na?丰硕，但Ca??会略微故障离子互换，因而强化深度和强度提升中等（抗弯强度约300~500MPa）。

合用性：适合。常见于通常构筑玻璃、部门光学基片，性价比力高。

2.铝硅酸盐玻璃——光学盖板的主力军

特点：Al?O?含量>5%（甚至10~20%），Na?O或Li?O较高，SiO?相对低一些（55~65%）。

阐发：铝元素能加快离子互换并提升互换深度，骨架更耐压，强化后抗弯强度可达600~800MPa以上。

合用性：极度适合。手机盖板、智能腕表、车载屏幕等超薄光学元件险些都选用此类玻璃。

3.锂铝硅玻璃——强化机能的“尖子生”

特点：含Li?O（2~6%），Al?O?高，有时也含少量Na?O。

阐发：Li?半径更幼，可选取两步互换法（Li?→Na?→K?），获得极深的应力层和极高的压应力，强度可超800MPa，抗摔能力出多。

合用性：出格适合超薄、高抗摔要求的光学窗口，如高端手机摄像头盖板。

4.低碱铝硅玻璃——平衡特殊需要

特点：碱含量中等偏低（Na?O或Li?O1~5%），但通过优化Al/Si比例，仍可实现有效互换。

阐发：强化后应力阐发优良，且低碱带来更佳的电绝缘性或光学均匀性。

合用性：适合。常用于必要低介电常数或超高通明度的光学镀膜基片。

（台阶玻璃）

三、哪些玻璃不适合（或极难）化学钢化？

若是玻璃短缺可互换的碱离子，或者网络结构过于致密、碱离子被牢牢锁住，那么化学钢化将无效甚至有害。

1.无碱玻璃——齐全没有互换原料

特点：碱金属氧化物（Na?O、K?O、Li?O）总含量<0.1%，主成分为SiO?、Al?O?、B?O?、CaO、MgO等。例如TFT-LCD基板常用的无碱铝硼硅玻璃。

原因：没有任何幼半径碱离子可供互换，化学钢化齐全无效。

合用性：不适合。

2.高硼硅玻璃——网络太密，离子跑不动

特点：B?O?>10%，SiO?>75%，Na?O通常<4%（如派热克斯类玻璃）。

原因：硼以[BO?]或[BO?]大局形成致密网络，碱离子被强烈约束，扩散极慢；即便勉强互换，应力层极浅且很快松弛。

合用性：不适合。实际中若厚度允许，可改用物理钢化。

3.石英玻璃——纯二氧化硅，无碱可换

特点：SiO?>99.9%，险些不含任何碱金属。

原因：无互换离子。

合用性：齐全不适合。

4.微晶玻璃——晶体故障离子通路

特点：玻璃相中可能含碱，但存在大量微晶（如β石英固溶体、二硅酸锂等）。

原因：微晶相严沉故障碱离子在玻璃相中的长程扩散；晶相与非晶相的互换速度分歧，易导致应力不均甚至开裂。

合用性：大部门不适合。极少数特殊微晶玻璃可轻度强化，但成效远不如非晶玻璃。

5.磷酸盐玻璃——化学不变性差

特点：以P?O?为网络主体，可能含Na?或Li?。

原因：磷酸盐玻璃在高温盐浴中易被侵蚀，且强化后应力维持功夫短，不耐湿润环境。

合用性：通常不推荐用于化学钢化，除非有特殊防护设计。

（康宁玻璃）

一张表急剧判断

化学钢化不是全能药。它依附离子互换产生压应力，因而玻璃必须是“有碱可换、通路畅达”的资料——铝硅酸盐和锂铝硅玻璃是光学镀膜领域的宠儿；而无碱、高硼硅、石英等玻璃则与此工艺无缘。在现实利用中，若是基片不适合化学钢化，工程师要么改用物理钢化（只合用于2mm以上的厚玻璃），要么直接在非强化玻璃上沉积抗冲击镀膜（如类金刚石膜）。但对于手机摄像头、腕表盖板等超薄光学元件，选择适合化学钢化的玻璃，险些是提升强度的唯一蹊径。
