基因测序仪光学滤光片利用技术解析
基因测序仪一种用于确定DNA分子中核苷酸（即腺嘌呤A、胸腺嘧啶T、胞嘧啶C、鸟嘌呤G）精确分列挨次的主题性命科学仪器 。随着基因组学、精准医疗、病原体检测和法医学等领域的急剧发展 ，基因测序仪已成为现代性命科学钻研与临床诊断中不成或缺的关键设备 。

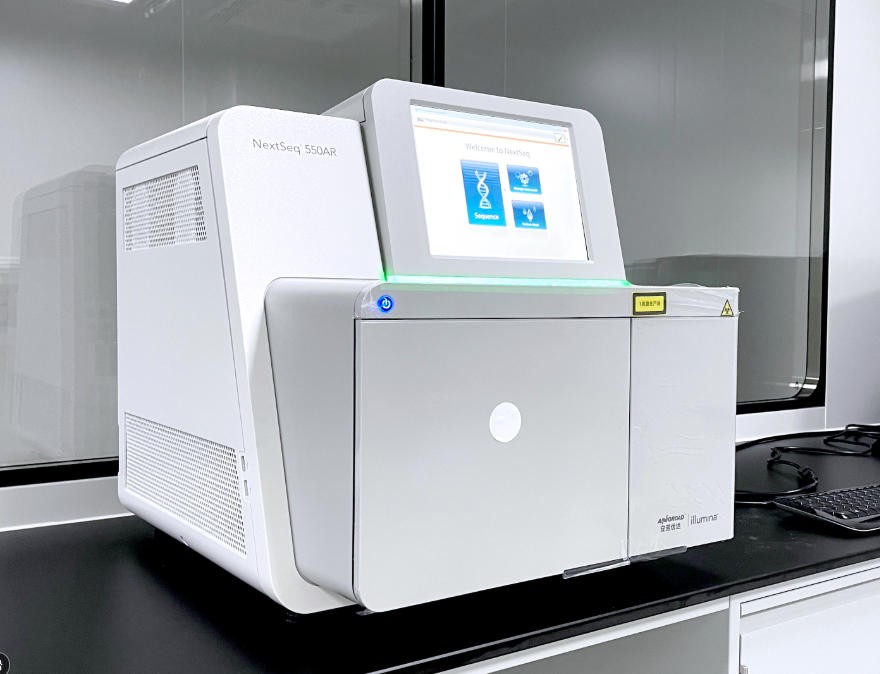

（图源网络 ，侵删）
从技术路线来看 ，目前主流的基因测序仪重要基于边合成边测序、边衔接边测序或单分子实时测序等道理 ，但无论哪种技术蹊径 ，其主题检测环节大多依赖于荧光信号的光学检测 。荧光检测法拥有活络度高、多沉检测能力强、信噪迸着良蹬着势 ，因而成为基因测序领域利用最为宽泛的信号读取方式 。在荧光检测系统中 ，光学滤光片作为光路系统的主题波长选择元件 ，其机能直接决定了测序信号的采集质量、碱基鉴别正确率以及最终数据产出的靠得住性 。
一、基因测序仪工作道理
1.根基工作流程
以主流的边合成边测序（SBS）技术为例 ，其根基工作流程如下：
文库造备：待测DNA片段经处置后衔接接头序列 ，形成测序文库 ，并固定在流动池（FlowCell）表表 。
桥式扩增：在流动池表表进行桥式PCR扩增 ，形成成千上万个单克隆DNA簇 ，每个簇蕴含大量一样的DNA模板拷贝 ，以加强后续荧光信号强度 。
边合成边测序：参与带有荧光象征的可逆终止核苷酸（每个碱基对应一种特点荧光染料） ，在DNA聚合酶作用下进行延长反映 。每轮延长只掺入一个碱基后即终场 ，随后通过光学系统读取该碱基的荧光信号 。
信号读取与碱基鉴别：引发光源照射DNA簇 ，荧光染料发出特点波长信号 ，经光学滤光片分光后由高活络度探测器（如CCD或CMOS相机）捕获 ，通过度析信号波长和强度确定当前掺入的碱基类型 。
循环沉复：切除荧光象征和终止基团 ，进入下一轮延长与读取循环 ，直至完玉成数序列测定 。

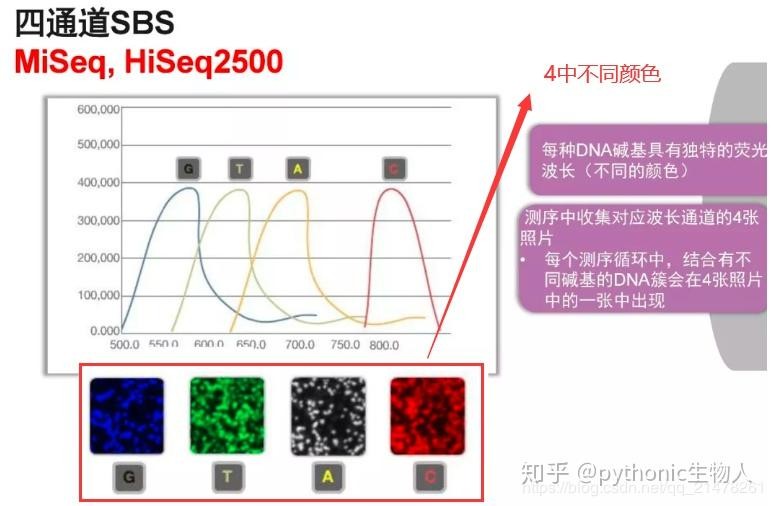

（图源网络 ，侵删）
2.荧光检测的光学道理
在测序反映中 ，四种碱基（A、T、C、G）通常选取四色荧光象征系统 ，即每种碱基象征一种发射光谱特点分歧的荧光染料 。测序仪的光学系统需顺次实现以下职能：
引发：光源（通常为固态激光器或多波长激光器）发出特定波长的引发光 ，照射样本中DNA簇上的荧光染料分子 ，使其跃迁至引发态 。
发射：荧光染料从引发态返回基态时 ，发射出波长更长的特点荧光信号 。
分离与检测：光学系统将混合的荧光信号按波上进行分离 ，由探测器别离捕获各波长通路的信号强度 ，经算法解码后判定碱基类型 。
在这一过程中 ，光学滤光片是决定波长选择精度和信号分离成效的关键元件 。
二、测序仪光学系统主题元件
基因测序仪的光学系统重要蕴含以下主题元件：
1.引发光源
通常选取固态激光器或多波长激光器 ，输出功率不变、线宽窄、光束质量高的引发光 。凭据荧光染料的吸收光谱特点 ，常选用分歧波长的激光器组合 ，以高效引发多种荧光染料 。
2.光学滤光片组
这是整个光学系统的主题波长治理元件 ，通常以"滤光片组"的大局配套使用 ，具体蕴含：
引发滤光片：位于引发光源与样本之间 ，用于提纯引发光的波长 。
二向色镜：以特定角度（通常为45度）搁置于光路交汇处 ，用于分离引发光与发射光 。
发射滤光片：位于样本与探测器之间 ，用于筛选指标荧光信号、反对杂散光 。
3.聚焦与成像光学元件
蕴含物镜、透镜组、反射镜等 ，用于将引发光汇聚至样本 ，并将发射的荧光信号高效网络、准直和成像到探测器靶面上 。
4.光电探测器
通常选取科学级CCD（电荷耦合器件）、sCMOS（科学互补金属氧化物半导体）相机或光电倍增管（PMT） ，用于将光信号转换为电信号进行量化纪录 。

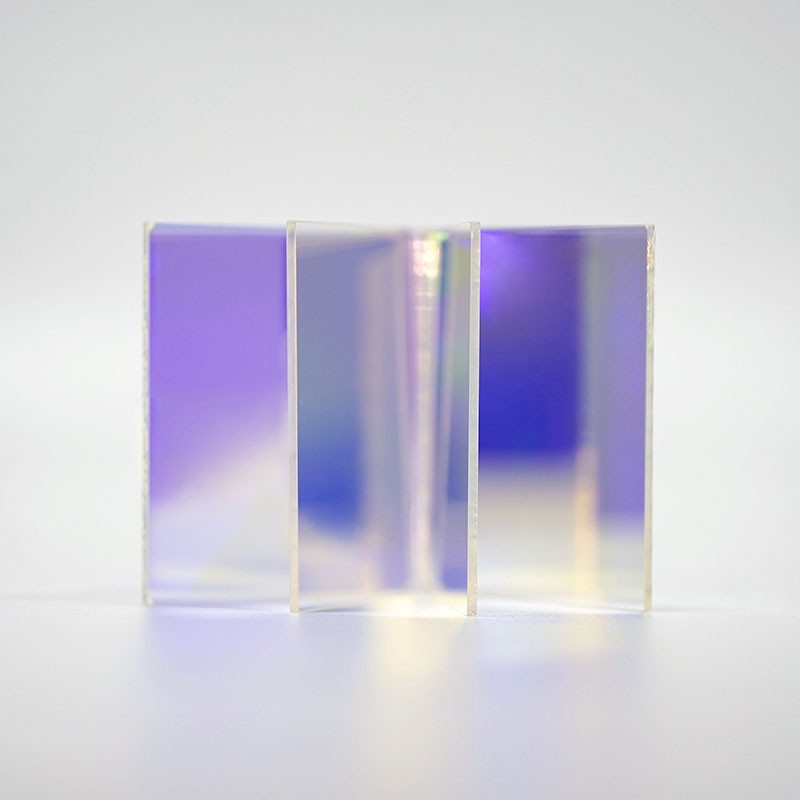

（NBP473窄带滤光片）
三、光学滤光片及其关键参数分析
基因测序仪对光学滤光片有着极高的机能要求 ，以下从通例利用参数维度进行系统分析 。
1.引发滤光片（ExcitationFilter）
职能定位：位于引发光光路中 ，用于从宽光谱光源中提取特定波段的引发光 ，同时彻底滤除光源中与引发无关的其他波长成分 ，预防非指标波长光进入样本区域产生布景滋扰 。
通例利用参数要求：
中心波长（CWL）：需与所使用的荧光染料吸收峰精确匹配 ，通例中心波长常见于473nm、532nm、635nm、685nm等激光谱线左近 ，凭据具体染料系统而定 。
带宽（FWHM ，半高全宽）：通常为3nm～10nm ，较窄的带宽有助于保障引发光的高度单色性 ，削减非特异性引发 。
峰值透射率：典型值要求大于90% ，以最大化引发光能量利用率 ，降低光源功率需要 。
截止深度（光密度OD值）：在截止波段要求OD≥5 ，有效反对光源的杂散发射和布景辐射 。
截止波长领域：通常覆盖200nm～1200nm的宽光谱领域 。
（NBP635窄带滤光片）
2.发射滤光片（EmissionFilter）
职能定位：位于样本与探测器之间的发射光路中 ，用于选择性地透过荧光染料发射的特点信号光 ，同时最大水平地反对引发光及其他杂散光达到探测器 ，是决定信噪比的主题环节 。
通例利用参数要求：
中心波长（CWL）：需与荧光染料的发射峰精确对应 ，通例发射中心波长常见于510nm、570nm、670nm、710nm等地位 ，具体取决于荧光染料系统 。
带宽（FWHM）：通常为10nm～35nm 。带宽选择需两全信号网络效能（带宽越宽信号越强）和光谱分辨能力（带宽越窄邻路串扰越 。 ，在主流四色系统中通常折当选择在15nm～30nm区间 。
峰值透射率：典型值要求大于90% ，部门高机能滤光片可达95%以上 ，以最大限度保留幽微的荧光信号 。
截止深度（光密度OD值）：这是发射滤光片最为关键的参数之一 。在引发光波长地位及非指标荧光波段 ，要求OD≥6 ，对于高活络度系统甚至要求OD>8 ，以确保引发的杂散光被充分抑造 。
陡度（EdgeSteepness）：界说为透射带边缘从高截止到高透射的波长过渡宽度 ，通常要求过渡带宽度幼于5nm ，以保障在引发光波长与发射光波长极度靠近时仍能有效分离 。
截止波长领域：覆盖200nm～1200nm ，确保全光谱领域内无漏光 。

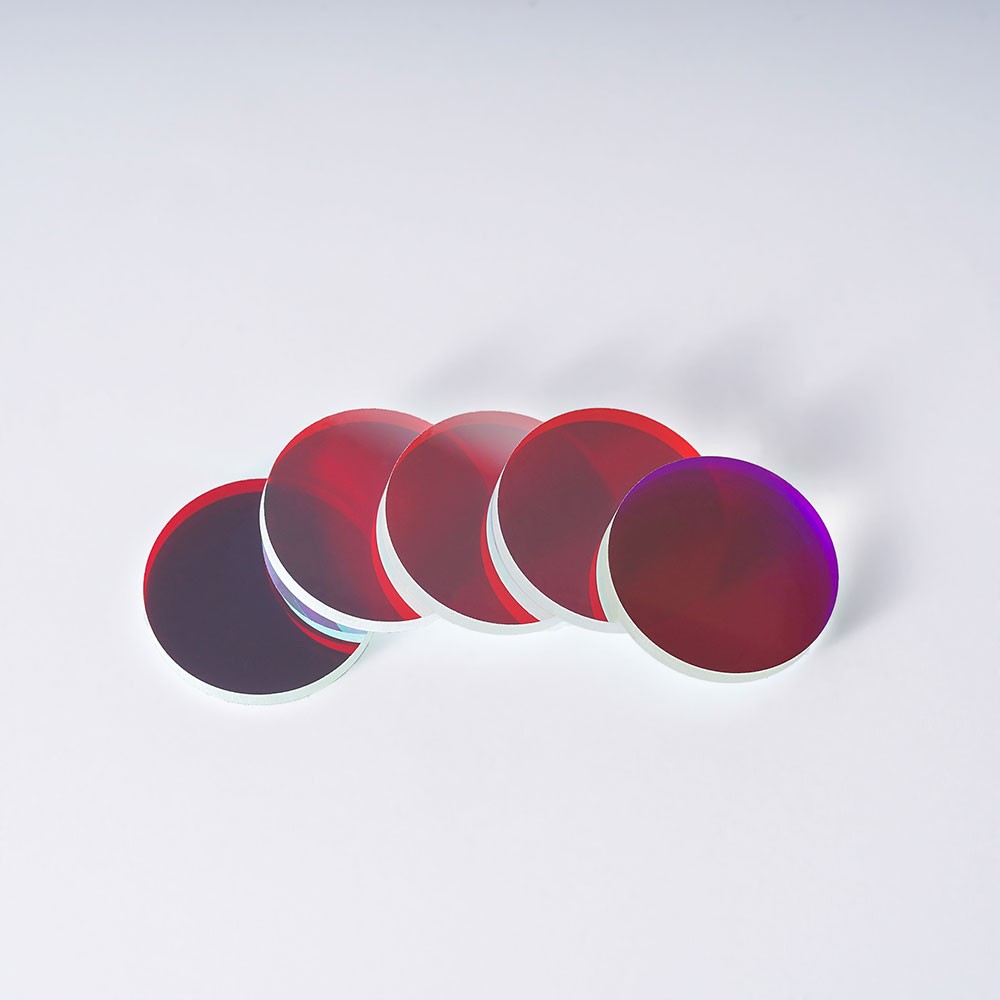

（BP670带通滤光片）
3.二向色镜（DichroicMirror）
职能定位：以45度入射角搁置在引发光路与发射光路的交汇点 。其镀膜设计使其对短波长（引发光）拥有高反射率 ，对长波长（发射光）拥有高透射率（或反之） ，从而实现引发光与发射光在空间上的分离 。
通例利用参数要求：
截止/分界波长：位于引发光中心波长与发射光中心波长之间的中央区域 ，典型分界波长如500nm、580nm、650nm等 ，需针对具体染料对进行优化设计 。
反射率：在引发光波利益要求反射率大于90% ，部门可达到95%以上 ，以确保引发光高效反射至样本 。
透射率：在发射光波利益要求透射率大于90% ，确保荧光信号高效透过达到探测器 。
角度敏感性：由于其机能对入射角变动敏感 ，通例利用中要求在45°±2°领域内机能指标维持不变 。

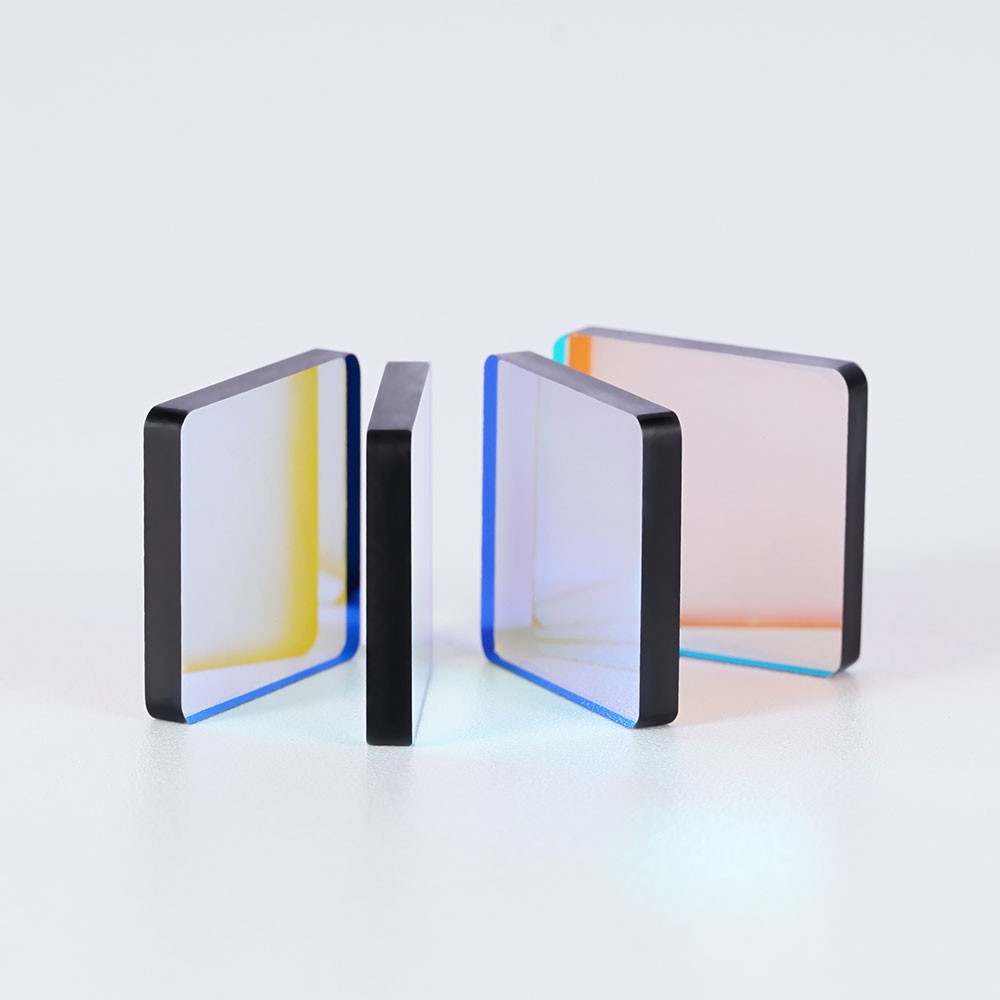

（500二向色镜）
4.多通路滤光片组的协同工作
在基因测序仪中 ，上述三类滤光片并非独立工作 ，而是组成一个精密匹配的光学滤光片组 。引发滤光片、二向色镜和发射滤光片三者的光谱个性需协同设计 ，确保：
引发滤光片的透射带与二向色镜的反射带沉叠；
二向色镜的透射带与发射滤光片的透射带沉叠；
发射滤光片的截止带与引发滤光片的透射带及二向色镜的反射带沉叠 ，实现多沉反对 。
五、滤光片参数对测序机能的影响
光学滤光片的各项参数直接关系到基因测序仪的主题肠能指标
| 滤光片参数 | 影响的测序机能指标 | 影响机理 |
| 峰值透射率 | 检测活络度、测序读长 | 透射率越高 ，信号损失越少 ，可检测更幽微信号 ，支持更长的测序循环 |
| 截止深度（OD值） | 信噪比、碱基鉴别正确率（Q值） | OD值越高 ，布景噪音越低 ，信号纯度高 ，碱基判读更正确 |
| 带宽（FWHM） | 多沉检测能力、串扰水平 | 带宽越窄 ，各通路光谱分离越好 ，分歧碱基间的信号串扰越低 |
| 中心波长精度 | 批次一致性、校准靠得住性 | 中心波长偏移会导致信号强度降落 ，影响检测的不变性和沉复性 |
| 陡度 | 引发光与发射光的分离效能 | 陡度越高 ，在波长靠近的引发/发射对中分离越彻底 ，布景抑造越好 |
| 环境不变性 | 持久运行靠得住性 | 温湿度变动导致的波长漂移会影响系统持久使用的数据一致性 |
光学滤光片作为基因测序仪光学检测系统的主题波长治理元件 ，通过引发滤光片、发射滤光片和二向色镜的精密组合 ，实现了对荧光引发和发射信号的高效、高选择性节造 。其中心波长、带宽、透射率、截止深度、陡度等关键参数的优化设计 ，直接决定了测序仪的信号活络度、信噪比和多色串扰抑造能力 ，最终影响碱基鉴别正确率与数据产出质量 。
随着基因测序技术向更长读长、更高通量、更急剧检测和更低成本的方向持续演进 ，对光学滤光片在光谱精度、环境不变性、批次一致性及膜系靠得住性等方面的要求也将不休提升 。精密光学滤光片设计与造作技术的进取 ，将持续为基因测序技术的发展提供坚实的光学基础支持 。
