在纺织工业“机械换人”的海潮中
，AI验布机正逐步取代传统人为目检
。然而
，针对分歧面料与工况
，其技术蹊径出现显著分化
。对于高光泽、复杂纹理及高环境滋扰场景
，检测精度的瓶颈往往并非算法
，而在于光学成像的前端质量
，下面我们从光学滤光片在AI验布机的利用环境进行分析
，为你单一介绍关于其中的各类知识！

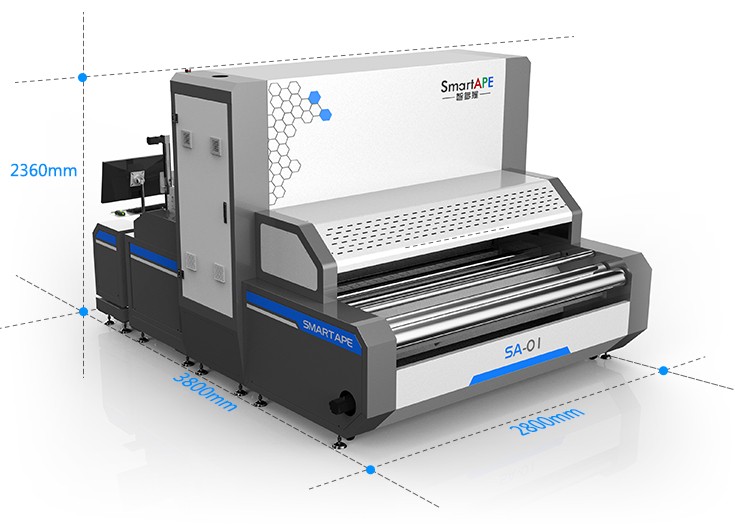

（图源网络
，侵删）

一、AI验布机的场景分级与光学配置关联

在纺织行业中
，并非所有验布机都对光学元件有高要求
。凭据检测面料与工况的复杂水平
，我们能够将市场上的AI验布机明确分为两个梯队
，其对滤光片的依赖度截然分歧：

固然滤光片并非AI验布机的“通用标配”
，而是面向难检场景的高端解决规划
。若您的检测对象仅为通常棉坯布且仅需检出破洞
，则无需在光学滤波上过度投入

；但若您的指标是高附加值的化纤、丝绸或深色面料
，则光学滤光模组将直接决定设备的商用价值
。

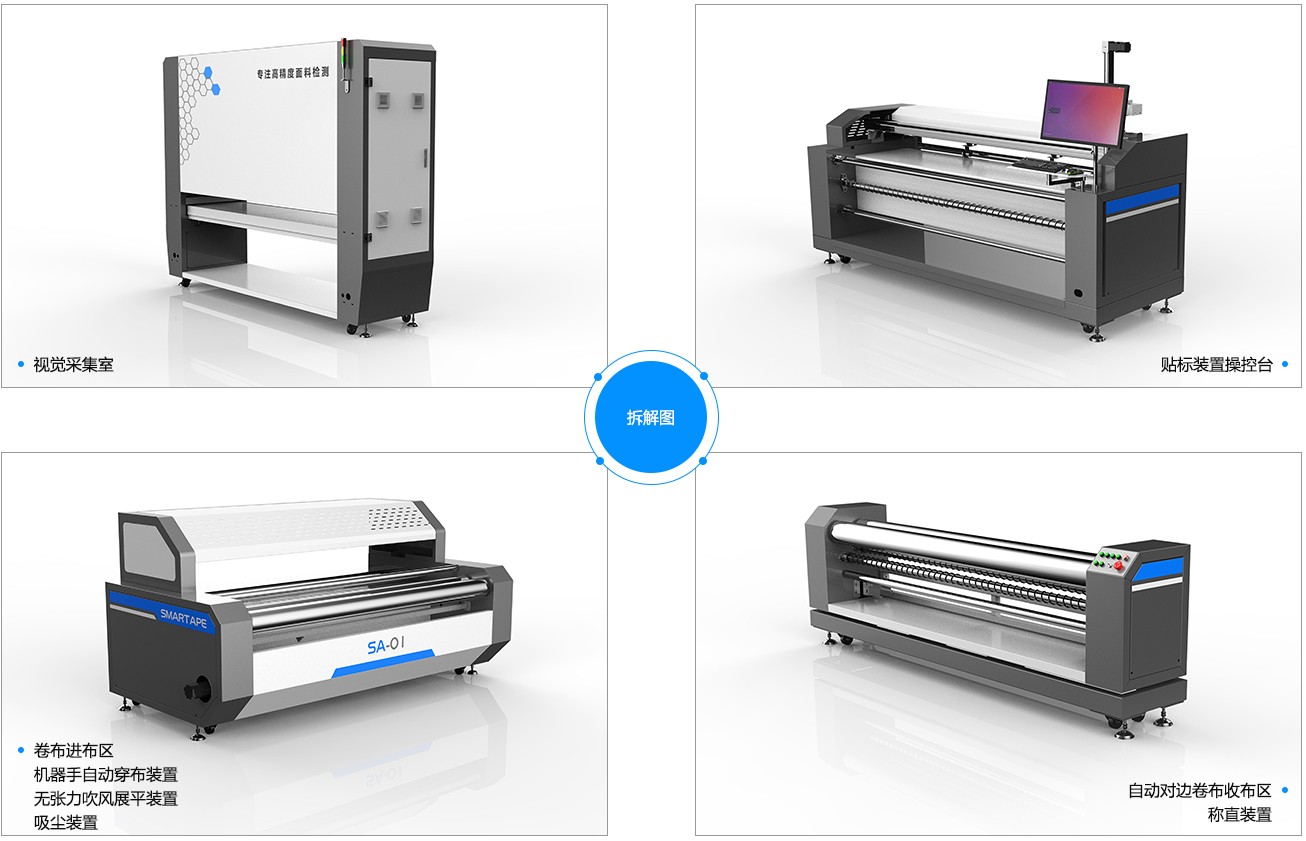

（图源网络
，侵删）

二、复杂场景下验布机依赖光学滤光片的物理逻辑

为什么中高端验布机必须依赖光学滤光片？这源于织物成像的物理困境
。纺织面料是典型的复合散射体
，当光线照射到拥有光泽或涂层表表时
，会产生三种物理景象：

1.镜面反射（表表光泽）：携带的是光源信息
，强度极高
，极易覆盖织物色彩和纹理
，是视觉检测的重要噪声源
。

2.漫反射（内部着色）：携带的是染料信息和纤维本色
，是AI鉴别色彩和油污的有效信号
。

3.透射（背光穿透）：携带的是经纬密度和厚度变动信息
，用于检测破洞与稀密路
，该蹊径不受镜面反射滋扰
。

主题难点在于：在检测光泽面料时
，镜面反射光的强度通常是漫反射信号的数倍甚至数十倍
。若不加处置
，工业相机的CMOS传感器将因高光溢出而鼓和
，导致有效纹理信号被彻底覆没
。此时
，即便后端部署再先进的深度进建模型
，也因输入了低信噪比的“脏数据”而无法正确判断
。

滤光片的染指逻辑：在此类工况下
，滤光片充任了光学频率与振动方向的“物理门禁”
。它通过特定的截止波长和偏振方向
，强造减弱镜面反射（噪声）
，而尽量保留漫反射与透射光（信号）
，从而将图像信噪比（SNR）提升至AI算法可不变识此外阈值之上
。

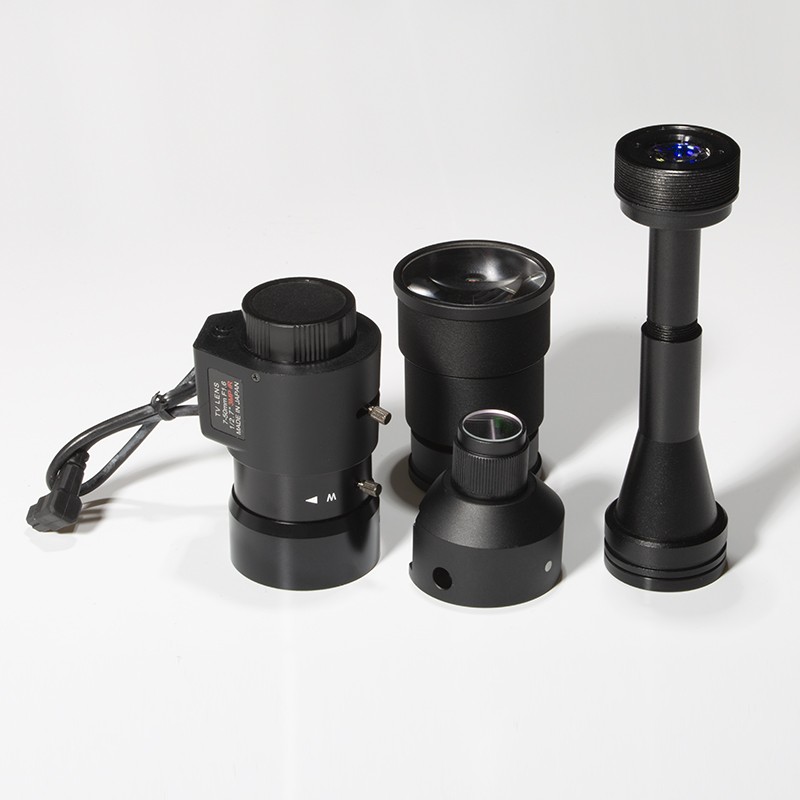

（工业镜头）

三、AI验布机“机械人视觉”模组的光学元件组成

一套齐全的中高端AI验布机视觉模组（常被客户称为“机械人眼睛”）
，其光路系统由以下主题光学元器件串并联组成：

1.特种照明光源（发射端）：

常选取高亮LED线光源（聚光型）
，特定场景下选用单色窄带光源（如465nm蓝光或660nm红光）
。

关键要求：高辐照度、低衰减、高空间均匀性（均匀度需>90%）
。

2.光束整形元件（柱面镜/非球面透镜）：

掌管将LED点光源汇聚成高能量密度的均匀光带
，精确覆盖布匹幅宽方向
，是保障成像一致性的前提
。

3.工业成像镜头（接管端）：

常选取共同线阵相机（LineScanCamera）的高分辨率工业镜头
，要求具备低畸变率和优良的MTF（调造传递函数）曲线
，以保障视场边缘与中心的成像质量
。

4.滤光片滤波元件：

装置于镜头前端或光源出光口
，是整个系统中匹敌环境杂散光和物理反光最关键的光学樊篱
。其瓢荼鸨接决定了有效信号的提取效能
。

5.光电传感器（CMOS/CCD）：

掌管将光信号转换为电信号
，其光谱响应曲线（QE曲线）必须与滤光片的透过带及光源主峰相匹配
，以实现光电转换效能最大化
。

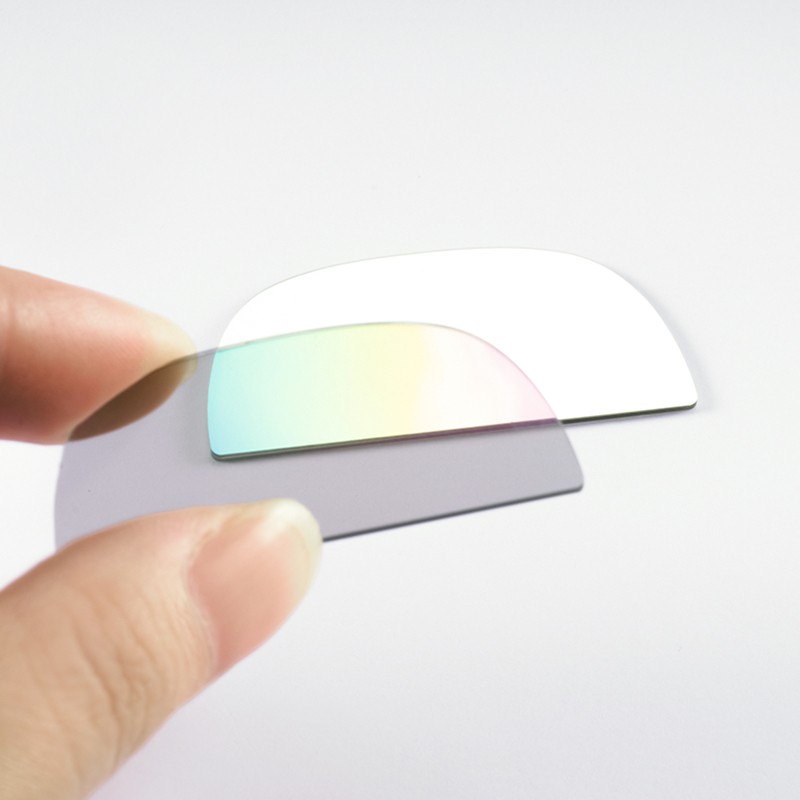

（偏振片）

四、利用于AI验布机（中高端场景）的滤光片分析

结合我们自身的出产工艺
，针对验布机分歧痛点
，所需的滤光片具体分析如下：

1.偏振滤光片（线偏振片/圆偏振片模组）

利用场景：检测涂层面料、高F数化纤、丝绸、汽车内饰革等高镜面反射材质
。

光学道理：基于马吕斯定律
。在光源前加装起偏器（P1）
，在镜头前加装检偏器（P2）
。精密调节P2的偏振方向
，使经布面反射回来的镜面偏振光被最大限度消光截止
，仅允许携带色彩与纹理信息的漫反射非偏振光通过
。

滤光片主题指标推荐：

消光比（ER）：高精度检测场景需达到>1000:1
。消光比不及将导致高亮区眩光残影无法彻底解除
。

透射率（T）：单片均匀透射率需>42%（共同AR减反膜）
。若透射率过低
，将导致光通量降落
，迫使设备降低产线运行速度
。

波前畸变（PV值）：由于偏振片通常为多层膜贴合或纳米级压印结构
，需节造PV值<λ/4
，以预防图像产生牛顿环或分辨率降落
。

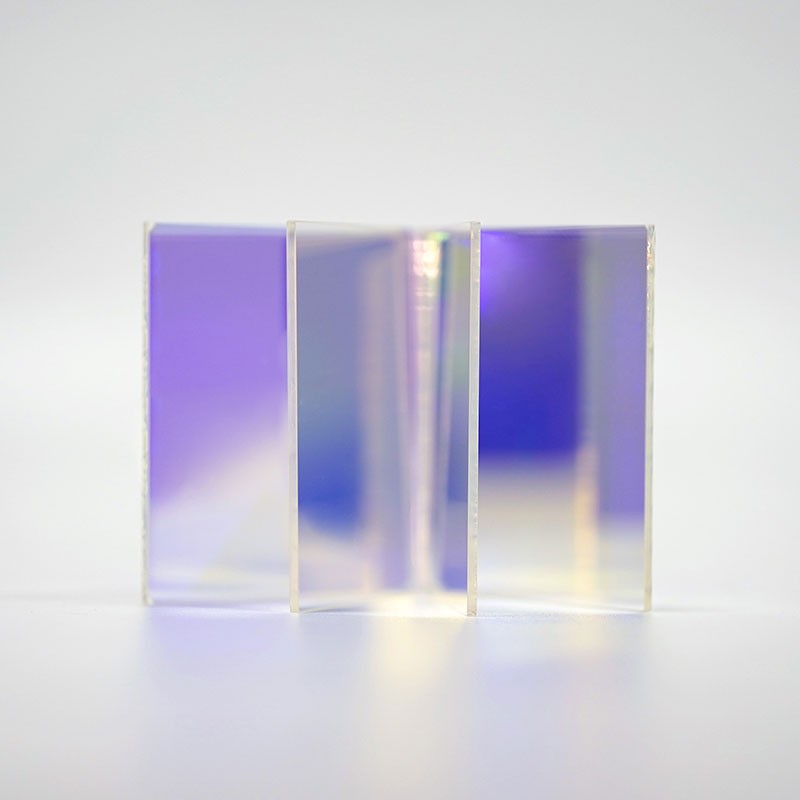

（NBP465窄带滤光片）

2.窄带过问滤光片（带通滤光片）

利用场景：匹敌车间杂散光滋扰
，以及针对特定化学黑点（如油渍、浆斑）的加强鉴别
。通常共同特定波长（如465nm蓝光）照明使用
。

光学道理：利用法布里珀罗（FP）腔过问效应
，仅允许特定带宽的光线通过
，将工厂内无处不在的钠黄灯、高频荧光灯频闪、天然光等全数截止在表
，确保相机只捉拿照明光源信息
。

滤光片主题指标推荐：

半峰全宽（FWHM）：须≤10nm
。带宽越窄抗滋扰性越强
，但对镀膜层数和均匀性要求呈指数级上升
。

中心波长（CWL）温漂系数：验布机工作环境常有40-50℃高温
，膜层资料需具备热不变性
，要求温漂系数节造在≤0.01nm/℃
，预防高温下中心波长偏移导致信号衰减
。

截止深度（OD值）：带表截止深度需OD>5（即透过率<0.001%）
，确保在强环境光下相机依然只读取到纯净的照明信号
。

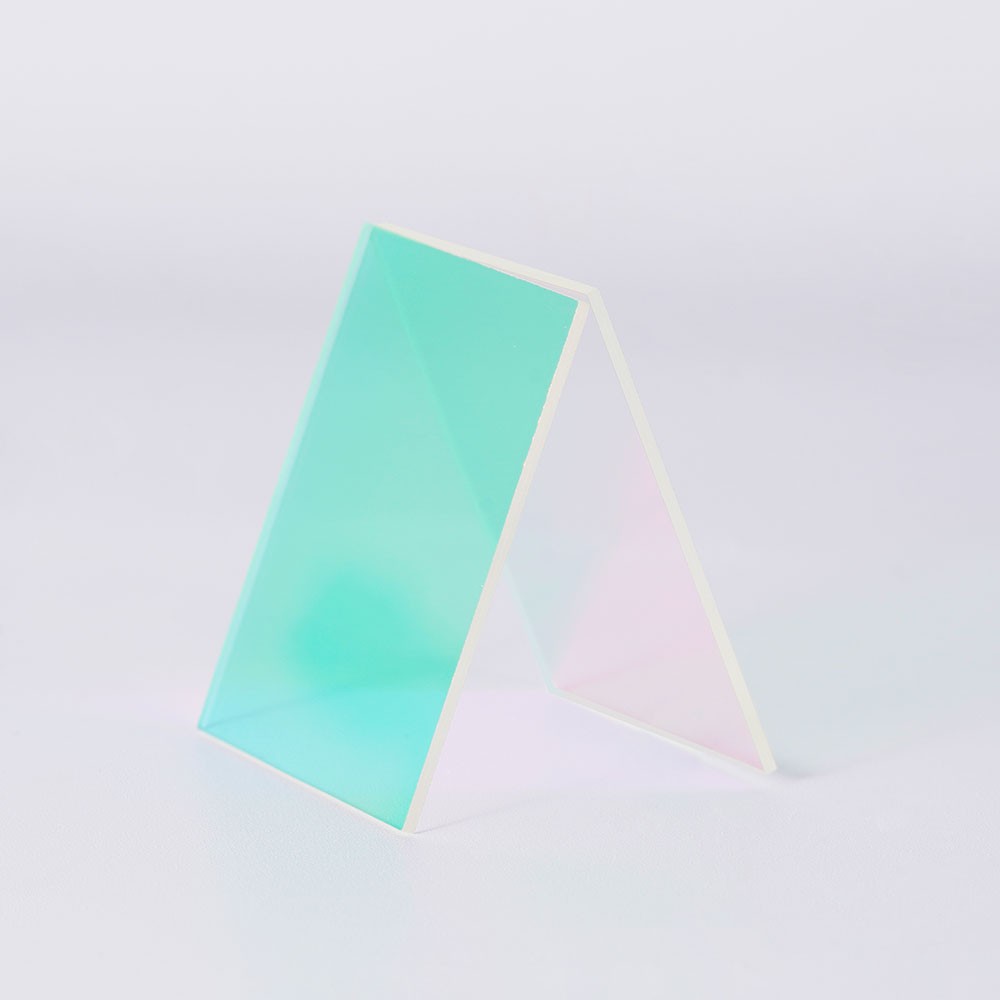

（红表截止滤光片）

3.红表截止滤光片/紫表截止滤光片

利用场景：纯棉漂白布、淡色织物的高精度色差判定
，需严格仿照人眼视觉响应
。

光学道理：CMOS传感器对近红表（NIR
，>700nm）极为敏感
，若红表光进入
，会将“漂白”误判为“本白”

；紫表光则易引发面料荧光剂
，导致偏色
。通过截止滤光片将这两个非可见波段拦截
，使成像严格匹配CIE人眼视见函数
。

滤光片主题指标：

选取吸收型或过问截止型光学玻璃
，要求在400nm700nm（可见光波段）均匀透射率>90%
，而在700nm1100nm（近红表波段）均匀透射率<1%
。

截止斜坡的陡度（Sharpness）要优异
，预防在红橙接壤处（约600-700nm）产生非预期的色彩断层景象
。

五、面向验布机工况的滤光片环境适应性指标

1.表表膜层硬杜纂防护：纺织车间悬浮大量棉絮和化纤粉尘
，清洁擦拭频率极高
。通常软膜滤光片在此环境下擦拭数次便会严沉划伤
。建议优先推荐硬质氧化物镀膜（如TiO?/SiO?多层硬膜）或加装防水防尘

；ご埃ˋR Cover Glass）
，以耽搁使用寿命
。

2.杂散光抑造结构：验布机内部金属结构件易产生二次反光
。建议提供带消光螺纹的金属镜筒并配套物理光阑挡板
，以预防斜射杂光进入镜头形成“鬼影”或眩光斑
。

六、前沿趋向：从静态单波段向动态可调谐光谱演进

我们观察到
，最新的高端AI验布机规划在向“分时多光谱成像”演进
。即在一个检测单元内
，通过伺服电机驱动滤光片轮（FilterWheel）高速旋转
，在极短功夫内挨次切换红、绿、蓝、红表及偏振等多个通路进行成像
。

这一趋向对滤光片造作提出了新的技术挑战：

多通路一致性：旋转轮上多片滤光片之间的成像焦点需维持高度一致（焦距偏移赔偿）
，以简化后端算法处置
。

基片力学机能：滤光片基片需具备高断裂韧性及均匀的密度
，以抵抗高速旋转离心力带来的振动与形变风险
。

综上所述
，光学滤光片并非AI验布机的“万用标配”
，而是解决“高光泽、强滋扰”复杂检测场景的主题物理钥匙
。

对于基础坯布检测
，单一的透射光规划即可胜任
，无需光学滤波过度设计
。但对于高附加值的化纤、丝绸、涂层布及精准色差检测而言
，AI验布机的“大脑”是深度进建算法
，而高品质的偏振片与窄带滤光片则承担起不成或缺的“物理信号守门员”角色
。若缺失这一层精密的光学滤波
，强镜面反射和环境杂光将大幅拉低图像信噪比
，再先进的AI模型也将因输入“脏数据”而失效
。
