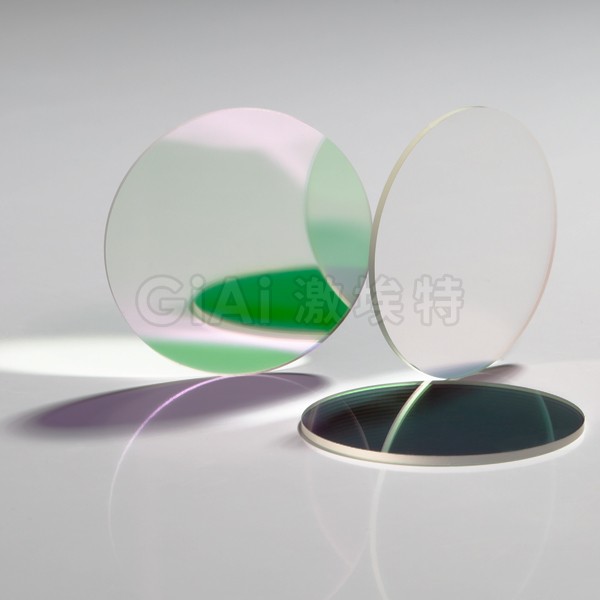

镀膜光学镜片加工工艺
光学冷加工出产操作2
光学冷加工工序
第1路：铣磨,是去除镜片表表凹凸不平的气泡和杂质,(约0.05-0.08)起到成型作用.
第2路就是精磨工序,是将铣磨出来的镜片将其的粉碎层给解除掉,固定R值.
第3路就是抛光工序,是将精磨镜片在一次抛光,这路工序重要是把表观做的更好。
第4路就是洗濯,是将抛光过后的镜片将起表表的抛光粉洗濯干净.预防压克.
第5路就是磨边,是将原有镜片表径将其磨削到指定表径。
第6路就是镀膜,是将有必要镀膜镜片表表镀上一层或多层的有色膜或其他膜
第7路就是涂墨,是将有必要镜片预防反光在其表袁涂上一层黑墨.
第8路就是胶合,是将有2个R值相反大幼和表径材质一样的镜片用胶将其结合.
特殊工序:多片加工(成盘加工)和幼球面加工(20跟轴)线切割
凭据分歧的出产工艺 ，工序也会稍有出入 ，如涂墨和胶合的先后秩序。
玻璃镜片抛光工艺
用抛光机和抛光粉或抛光液一路下进行抛光要设定抛光功夫,压力等参数. 抛光后要立即进行洗濯可浸泡,不然抛光粉会固化在玻璃上,会留有痕迹的.
1.抛光粉的资料 抛光粉通常由氧化铈、氧化铝、氧化硅、氧化铁、氧化锆、氧化铬等组份组成 ，分歧的资料的硬度分歧 ，在水中的化学性质也分歧 ，因而使用场所各不一样。氧化铝和氧化铬的莫氏硬度为9 ，氧化铈和氧化锆为7 ，氧化铁更低。氧化铈与硅酸盐玻璃的化学活性较高 ，硬度也相当 ，因而宽泛用于玻璃的抛光。 为了增长氧化铈的抛光速度 ，通常在氧化铈抛光粉参与氟以增长磨削率。铈含量较低的混合稀土抛光粉通常掺有3-8的氟;纯氧化铈抛光粉通常不掺氟。 对ZF或F系列的玻璃来说 ，由于自身硬度较幼 ，并且资料自身的氟含量较高 ，因而因选用不含氟的抛光粉为好。
2.氧化铈的颗粒度 粒度越大的氧化铈 ，磨削力越大 ，越适合于较硬的资料 ，ZF玻璃应该用偏细的抛光粉。要把稳的是 ，所有的氧化铈的颗粒度都有一个散布问题 ，均匀粒径或中位径D50的大幼只决定了抛光速度的快慢 ，而最大粒径Dmax决定了抛光精度
光学冷加工出产操作3 的凹凸。因而 ，要得到高精度要求 ，必须节造抛光粉的最大颗粒。
3. 抛光粉的硬度 抛光粉的真实硬杜纂资料有关 ，如氧化铈的硬度就是莫氏硬度7左右 ，各类氧化铈都差不多。但分歧的氧化铈体给人感触硬度分歧 ，是由于氧化铈抛光粉通常为团圆体。当然 ，有的抛光粉中参与氧化铝等较硬的资料 ，阐发出来的磨削率和耐磨性城市提高。
4. 抛光浆料的浓度 抛光过程中浆料的浓度决定了抛光速度,浓度越大抛光速度越高。使用幼颗粒抛光粉时 ，浆料浓度因适当调低。
镜片抛光
光学镜片经过研磨液细磨后 ，其表表尚有厚约 2–3 m 的裂缝层 ，要解除此裂缝层的步骤即为抛光。抛光与研磨的机造一样 ，唯其所使用的工具材质与抛光液(slurry) 分歧 ，抛光所使用的资料有绒布 (cloth)、抛光皮 (polyurethane) 及沥青 (pitch) ，通常要达到高精度的抛光面 ，最常使用的资料为高级抛光沥青。利用沥青来抛光 ，是藉由沥青详细的表表 ，带头抛光液研磨镜片表表生热 ，使玻璃溶解流动 ，熔去粗糙的顶点并填平裂缝的谷底 ，逐步把裂缝层除去。
目前抛光玻璃镜片所使用的抛光粉以氧化铈 (CeO2) 为主 ，抛光液调配的比例依镜片抛光时期分歧而有所分歧 ，通常抛光初期与和抛光模合模时使用浓度较高的抛光液 ，镜片表表光亮后 ，则改用浓度较稀的抛光液 ，以预防镜面产生橘皮景象(镜片表表雾化)。抛光与研磨所用的活动机构一样 ，除了抛光的工具与工作液体不一样表 ，抛光时所需环境前提亦较研磨时严苛。通常抛光时要把稳的事项如下：抛光沥青的表表与抛光液中不成有杂质 ，不然会造成镜面刮伤。 抛光沥青表表要与镜片表表吻合 ，不然抛光时会产生跳动 ，因而咬持抛光粉而刮
光学冷加工出产操作4 伤镜片表表。 抛光前必须确定镜片表表是否有研磨后所留下的刮伤或刺孔。 抛光工具的大幼与材质是否适当。 沥青的软硬杜纂厚度是否适当。 抛光的过程中必须随时把稳镜片表表的情况及精度查抄。透镜表表瑕疵的查抄 ，由于检测的过程是凭幼我视觉及步骤来判断 ，所以检验者应对刮伤及砂孔的规范有深刻的认知 ，要时时比对刮伤与砂孔的尺度样版 ，以确保检验的正确性。
光学冷加工工艺资料的具体描述(工艺过程老化)1. 抛光粉 1.1 对抛光粉的要求 a. 颗粒杜爪均匀 ，硬度通常应比被抛光资料稍硬; b. 抛光粉应圣洁 ，不含有可能引起划痕的杂质; c. 应拥有肯定的晶格状态和缺点 ，并有适当的自锐性; d. 应拥有优良的分散性和吸附性; e. 化学不变性好 ，不致侵蚀工件。 1.2 抛光粉的种类和机能 常用的抛光粉有氧化铈(CeO2)和氧化铁(FeO3)。 a. 氧化铈抛光粉颗粒呈多边形 ，棱角显著 ，均匀直径约2微米 ，莫氏硬度7～8级 ，比沉约为7.3。由于造作工艺和氧化铈含量的分歧 ，氧化铈抛光粉有白色(含量达到98% 以上)、淡黄色、棕黄色等。 b. 氧化铁抛光粉俗称红粉 ，颗粒呈球形 ，颗粒大幼约为0.5～1微米 ，莫氏硬度4～7 级 ，比沉约为5.2。色彩有从黄红色到深红色若干种。 综上所述 ，氧化铈比红粉拥有更高的抛光效能 ，但是对表表光洁度要求高的零件 ，还是使用红粉抛光成效较好。 2. 抛光模层(下垫)资料 )常用的抛光模层资料有抛光胶和纤维资料。
光学冷加工出产操作5
2.1 抛光胶 抛光胶别名抛光柏油 ，是由松香、沥青以分歧的组成比例配造而成 ，用于光学零件的精密抛光。
2.2 纤维资料 在光学工件的抛光中 ，若对抛光面的面形精度(光圈)要求不高时 ，长选取呢绒、毛毡及其它纤维物质作为抛光模层的资料。
3. 常用测试仪器 光学零件的某些质量指标 ，如透镜的曲率半径、棱镜的角度 ，必要用专门的测试仪器来丈量。常用的仪器有：光学比力侧角仪、激光平面过问仪、球径仪和刀口仪等。
4. 抛光 在抛光过程中增长抛光液要适当。太少了参加作用可能的抛光粉颗粒削减 ，降低抛光效能。太多了 ，有些抛光粉颗粒并不参加工作 ，同时也带来大量液体使玻璃边面的温度降落 ，影响抛光效能。抛光液的浓度也要适当 ，浓度太低 ，即水分太多 ，参加工作的抛光粉颗粒削减并使玻璃表表温度降低 ，因而降低抛光效能。浓度太高 ，即水分带少 ，影响抛光压力 ，抛光粉不能迅速缓步均匀 ，导致各部压力不等 ，造成部门多磨 ，对抛光的光圈(条纹)质量有影响。并且单元面积压力削减 ，效能降低 ，抛光过程中产生的碎屑也不能顺利排除 ，使工件表表粗糙。通常是起头抛光时抛光液稍浓些 ，快落成时 ，抛光液淡些 ，增长次数少些 ，这有利于提高抛光效能和光洁度。另表 ，通常以为抛光液的酸度(pH值)应节造在6～8之间 ，不然玻璃表表会被侵蚀 ，影响表表光洁度。 在抛光过程中查抄光圈(条纹)时 ，如不合格 ，能够通过调整抛光机的转速和压力、工件与模具(抛光机下盘)的相对速度、相对位移、摆速和羞涩抛光模层等步骤进行批改。 a. 提高主轴转速 ，能增长边缘部位与上模接触区域的抛光强度。经验证明 ，若速度过高 ，抛光表表温度升高 ，从而使抛光模层硬度降低 ，影响批改光圈(条纹)的成效。 b. 增长荷沉以加大压力时 ，可提高整个抛光模和工件间接触区域的抛光强度。
